江西上饶24米拱形屋顶节点设计详图与构造方案

拱形屋顶厂家 2022-06-07 14:40:02 图纸图集 4879 ℃ 0 评论

江西上饶地区24米跨拱形屋顶工程的节点设计是保证结构安全和施工质量的关键。本文展示的图例由江苏杰达钢结构工程有限公司技术人员绘制，详细说明了拱形屋顶的各类节点构造和细节做法。

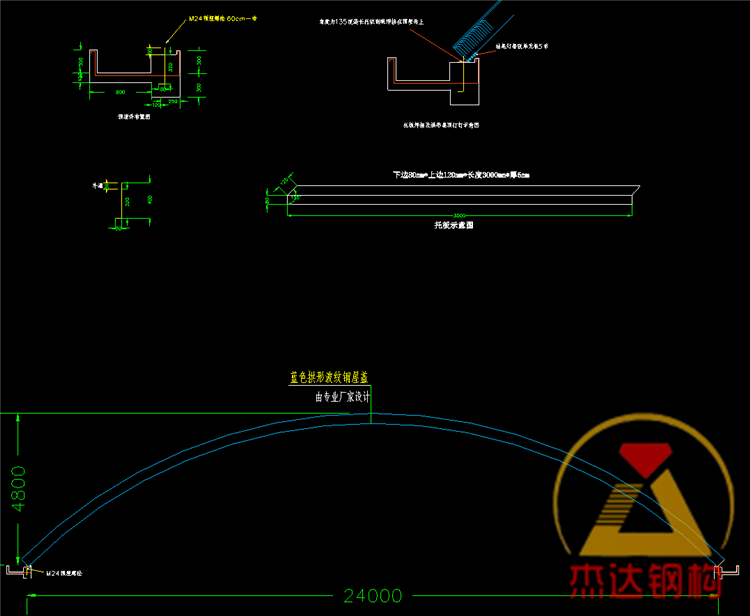

拱形屋顶由众多小件组成，包括托板、连接件、紧固件等。下图为上饶24米跨拱形屋顶的小件总配置图。

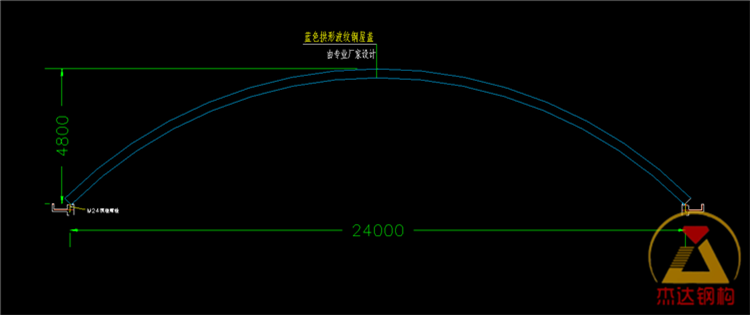

拱形屋顶工程的屋面部分采用标准化的拱形曲线设计。该工程的拱高为4.8米，这一尺寸在24米跨度的拱形屋顶设计中属于适中配置，既保证了结构强度，又便于施工和维护。

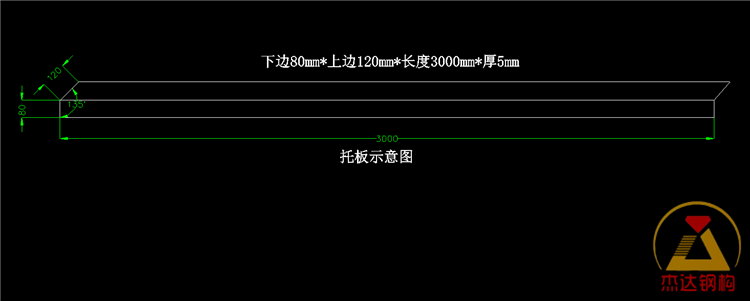

拱形屋顶托板是支撑金属波纹钢屋盖的重要构件。托板通过焊接或螺栓连接的方式与支撑结构相连，其设计强度和防腐等级直接影响整体结构的耐久性。

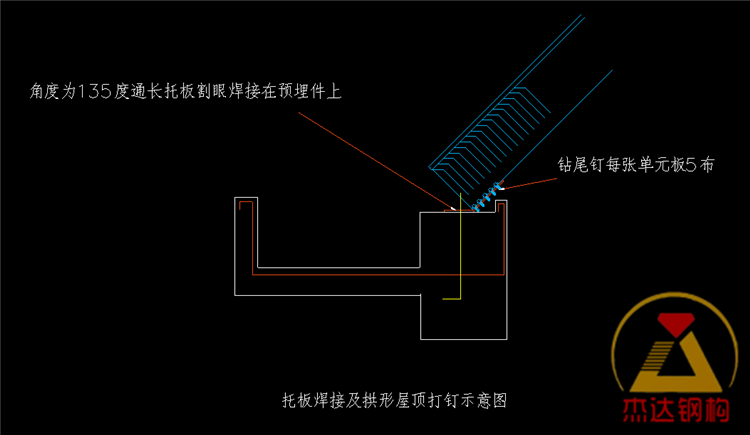

托板通过焊接方式与预埋件相连接，金属波纹钢屋盖则通过打钉（或自钻自攻螺钉）与托板固定。这样的连接方式既能保证结构的整体性，又能适应金属板材的膨胀变形。

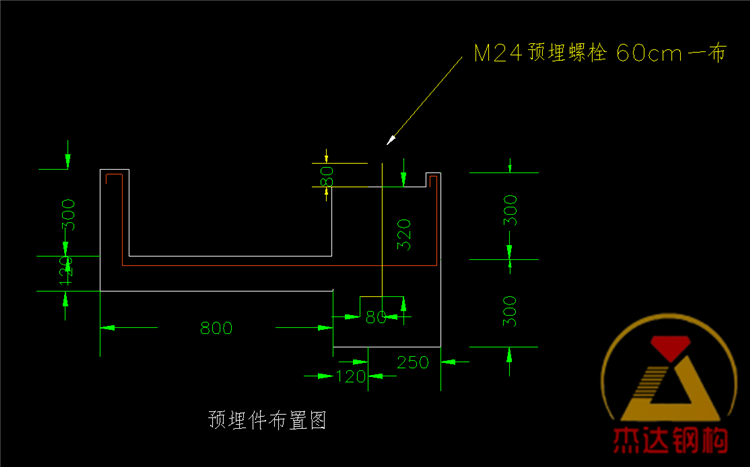

预埋件均布于粮库的两侧天沟内，形成规则的、可预测的支撑点。每个预埋件间距相等，保证了结构受力的均匀分布。

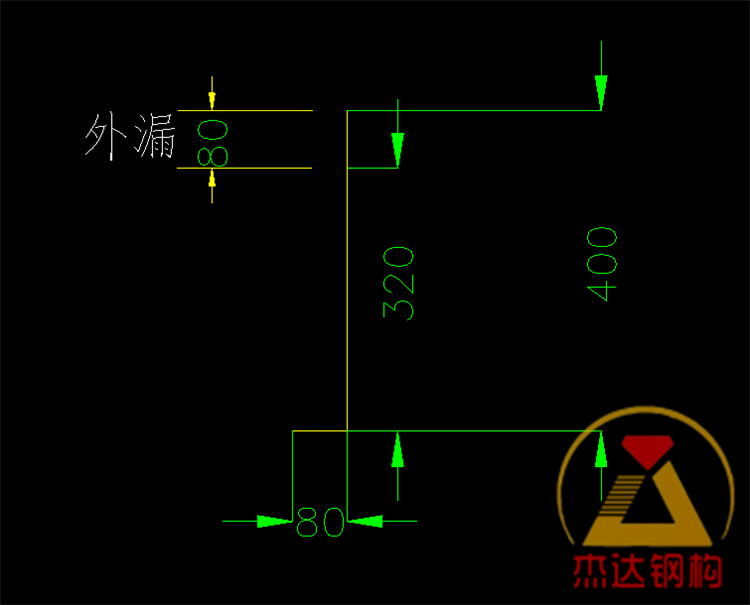

预埋件使用M25规格的螺纹钢，具体的尺寸、长度、螺纹间距等信息如下图所示。预埋件的精确尺寸和加工精度对后续的拱形屋顶托板焊接和螺栓连接至关重要。

拱高与跨度的比例（矢跨比）通常为0.2-0.4。对于24米跨度的拱形屋顶，4.8米的拱高对应的矢跨比为0.2，这个比例在荷载主要为水平风荷载时比较合适，可以保证结构的稳定性和经济性。

M25规格的螺纹钢提供了足够的拉拔力和承载能力，同时不会过度造成混凝土基础的应力集中。这种规格在粮库等大型工业建筑中应用广泛，是经过验证的标准配置。

托板与预埋件采用焊接连接，确保了结构的刚性和整体性；金属波纹钢屋盖与托板采用打钉（自钻自攻螺钉）连接，这样做可以适应金属材料的膨胀收缩，避免在温度变化时产生应力集中和漏水。

江西上饶24米拱形屋顶的节点设计遵循了金属波纹钢屋盖的标准构造方法，通过规范的预埋件布置、可靠的焊接工艺和科学的连接设计，确保了结构的安全性和耐久性。江苏杰达钢结构工程有限公司在拱形屋顶设计和施工中积累的丰富经验，为此类工程提供了可靠的技术保障。
