江西高安24米跨粮库拱形屋顶结构设计详解

江西宜春高安的粮库拱形屋顶工程采用24米跨度设计，配置多跨布局和保温系统，是大型粮食储备库现代化建设的典范案例。

工程概况

该项目位于江西省宜春市高安黄沙港，由杰达钢构设计施工。工程包含：

• 跨度24米×48米拱形屋顶3栋
• 跨度21米×60米拱形屋顶1栋
• 拱高4.8米，下方喷涂50mm聚氨酯保温

实际施工现场详见《江西宜春高安24米跨粮库拱形屋顶》相关工程案例。

图纸内容详解

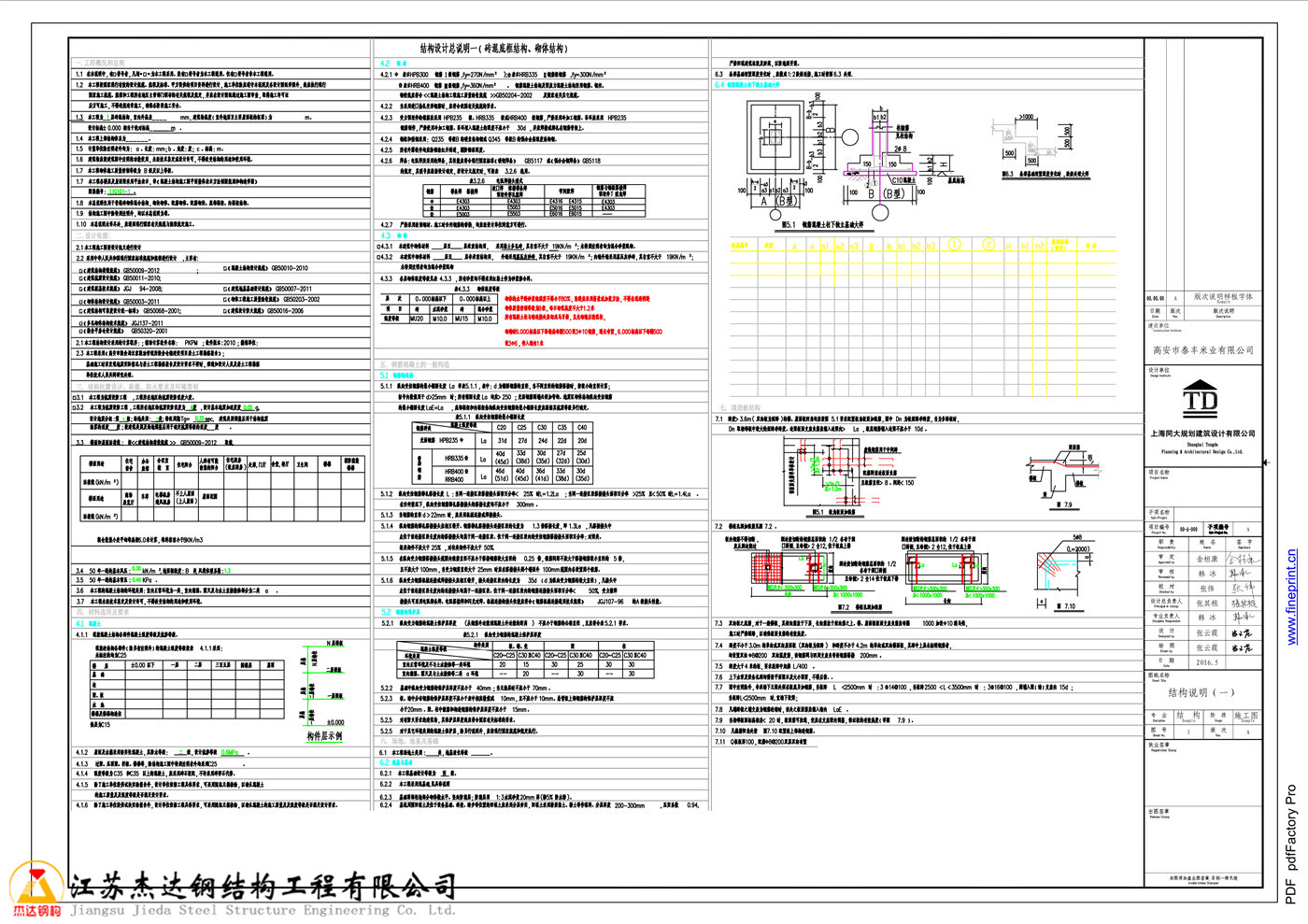

总体设计说明

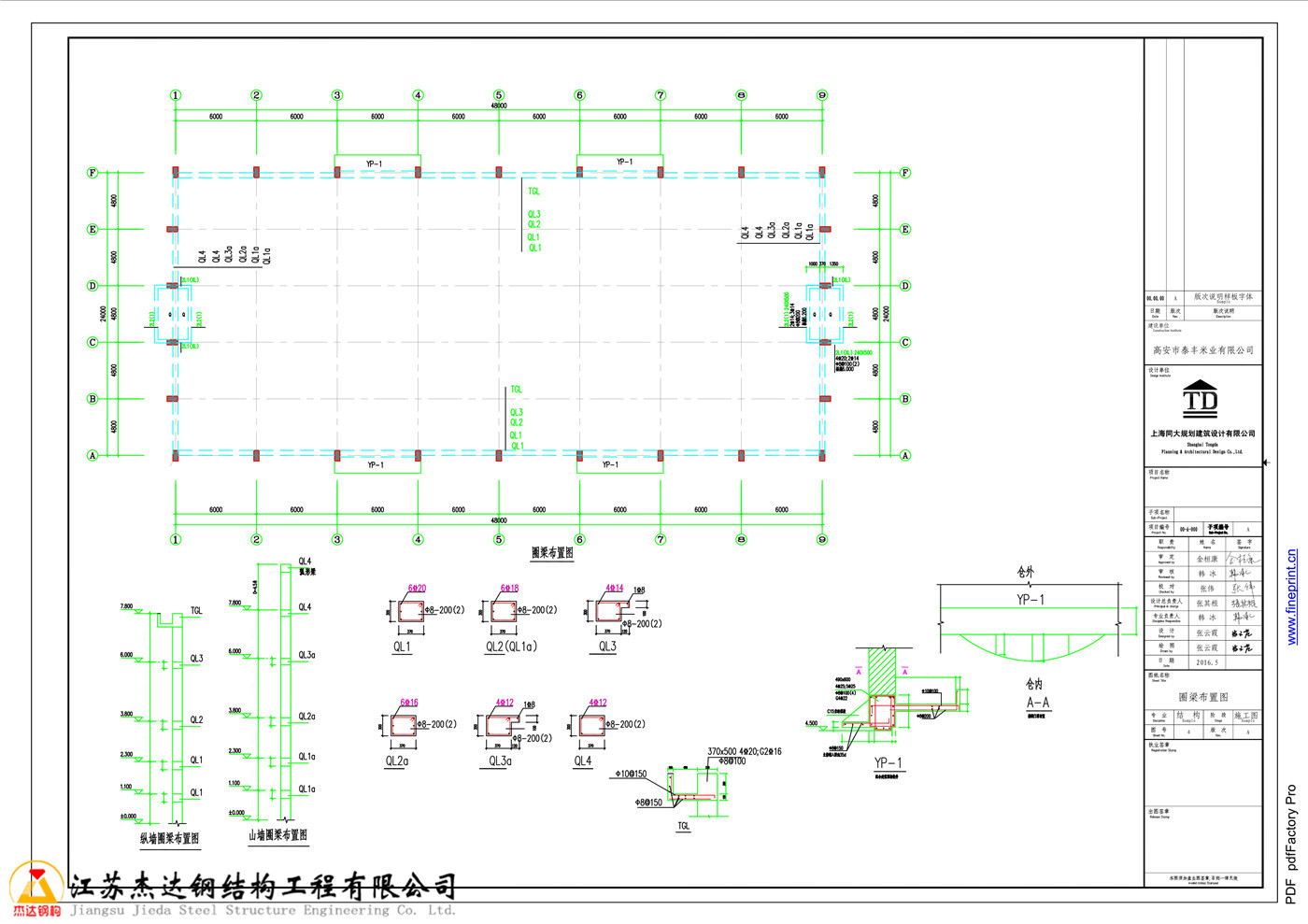

圈梁布置图

圈梁布置图清晰展示了该粮库拱形屋顶的跨度为24米，建筑长度为48米，确保基础荷载均匀分配。

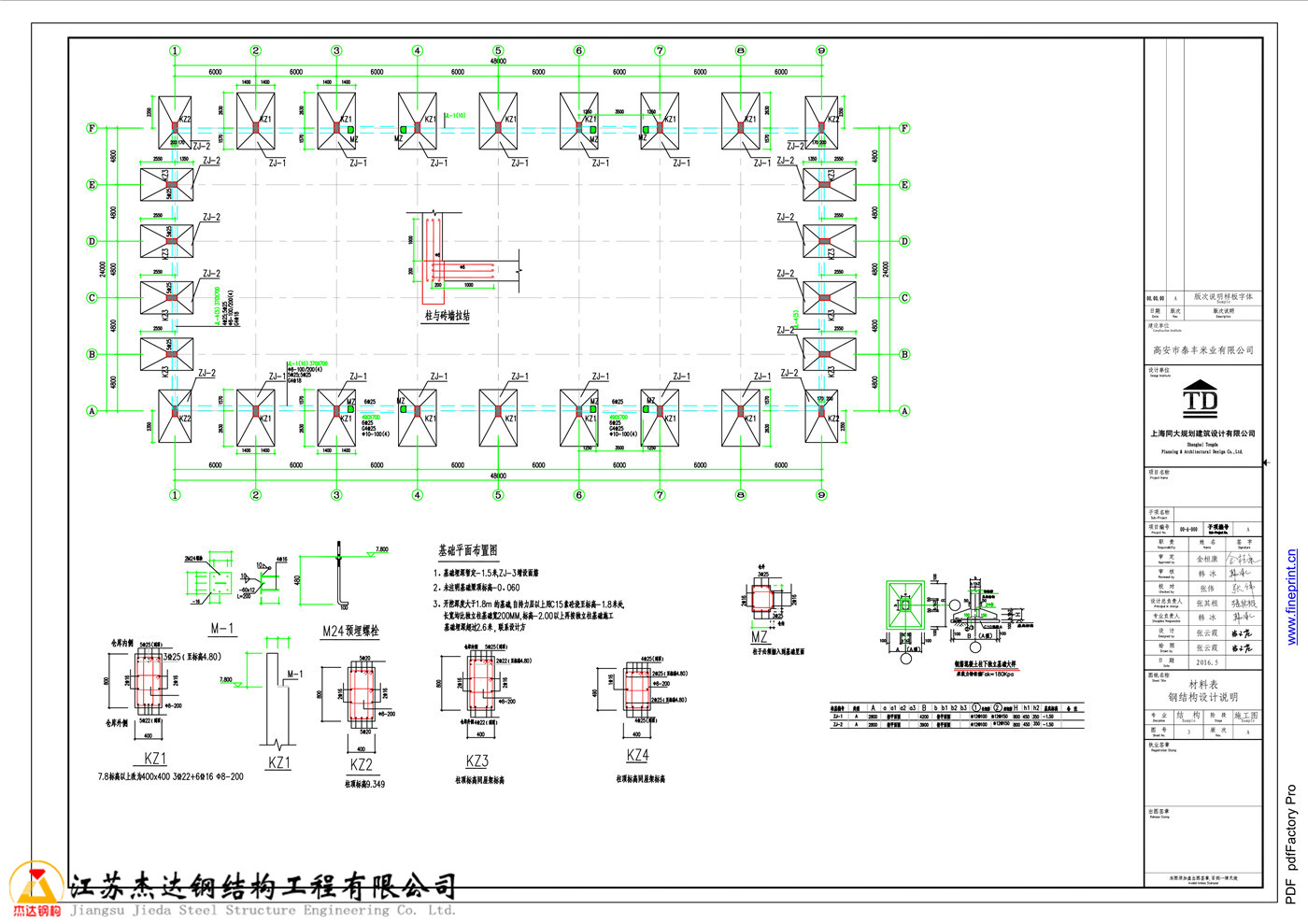

基础布置图

基础设计采用钢筋混凝土圈梁结构，为上部拱形屋顶提供稳定的承载基础。

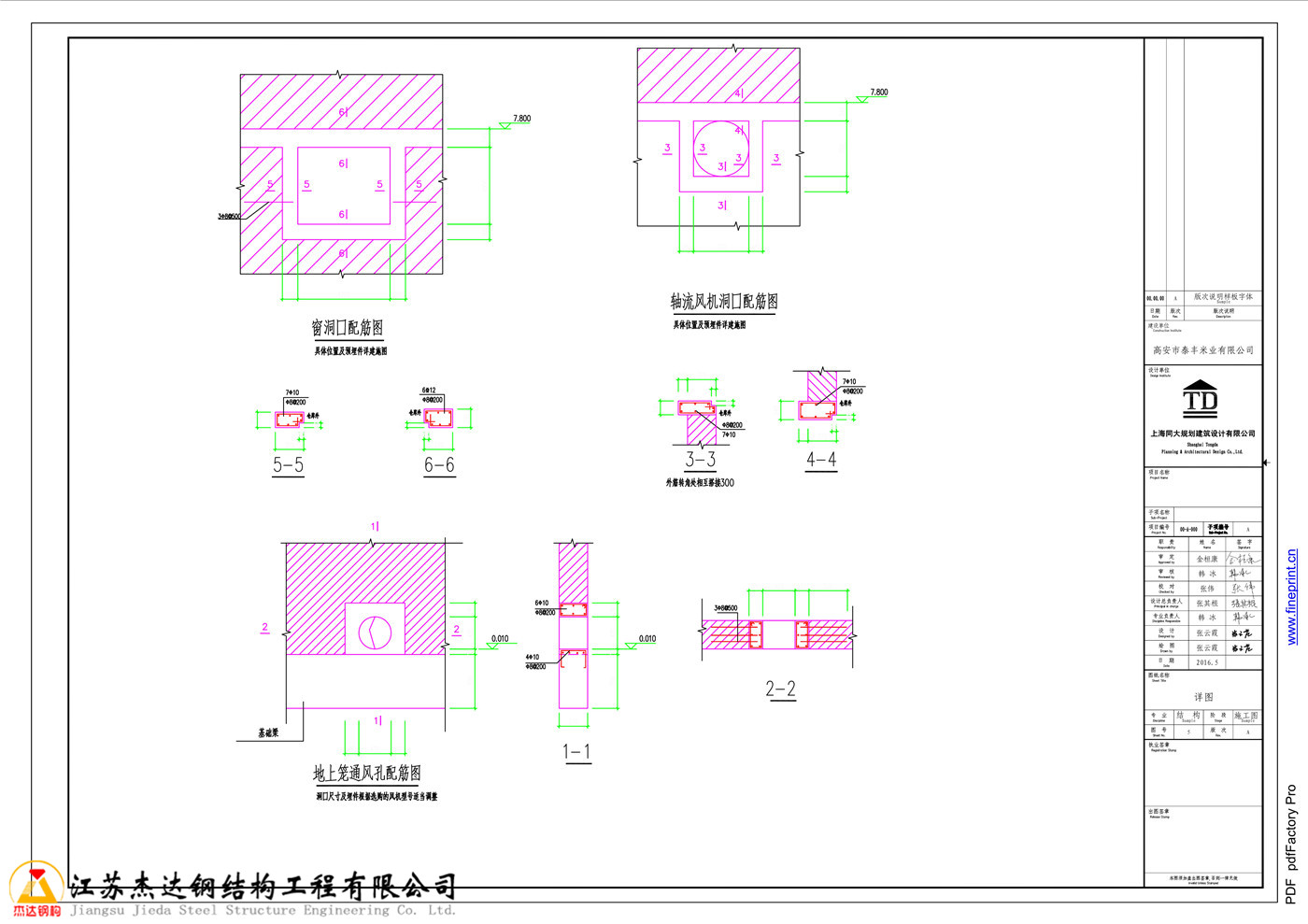

通风孔洞配筋图

粮食储备库房地面设置通风孔洞，提高库内空气流通性，保证粮食储存质量。

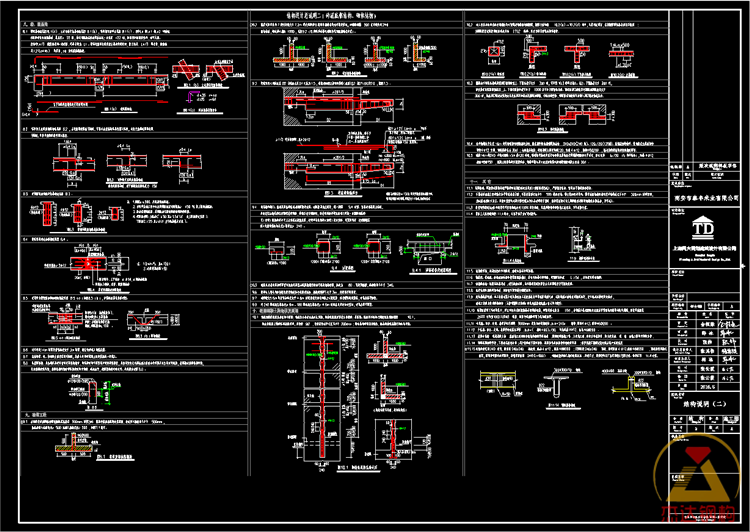

波纹钢屋盖结构说明

拱形波纹钢屋盖采用国家现行规范进行设计，严格遵循混凝土结构设计规范、砌体工程规范、抗震设计规范等相关标准。

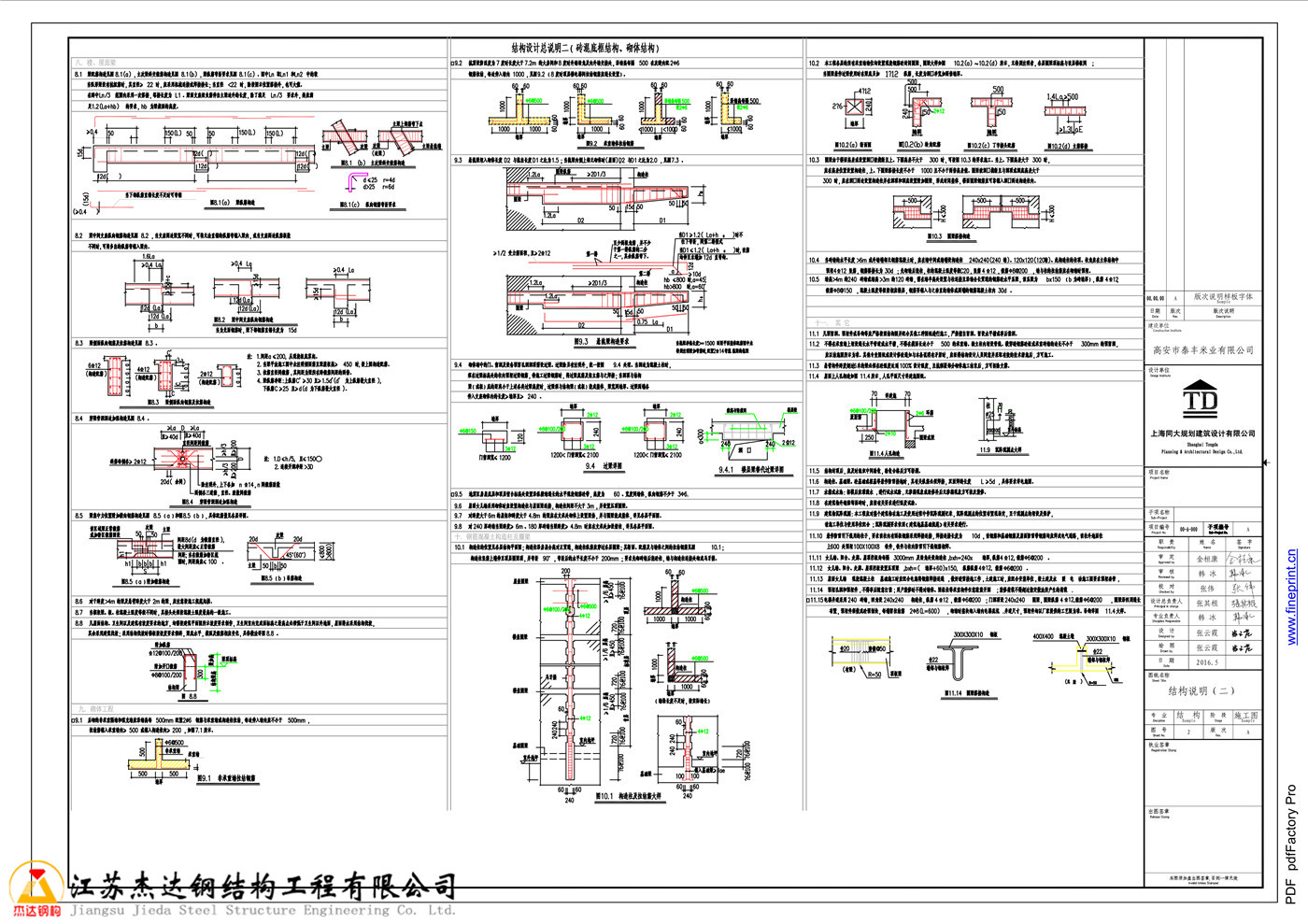

图纸详细预览

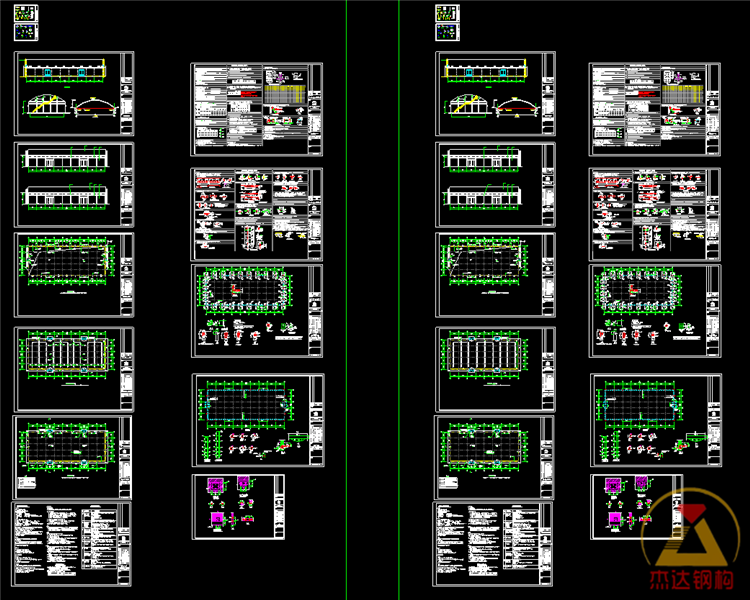

全图一览

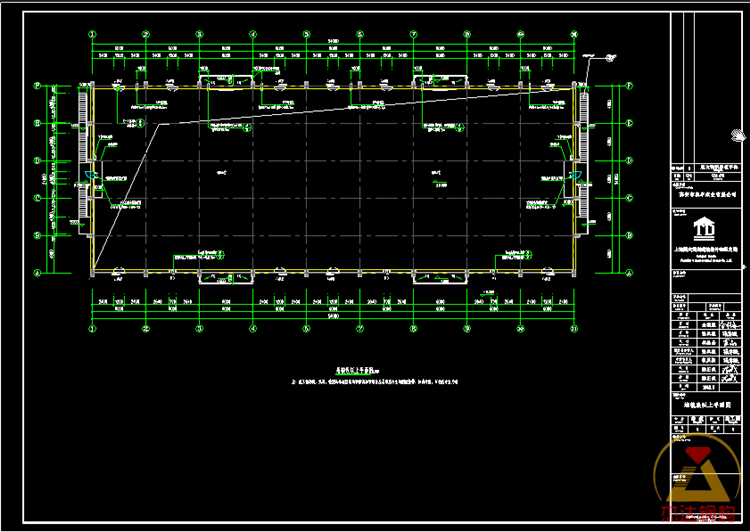

平面图

粮库平面设计充分利用拱形屋顶的大跨度特性，内部空间开阔，便于粮食堆放和机械操作。

山墙侧面图

山墙设计考虑通风和采光需求，为粮库提供必要的环境调控。

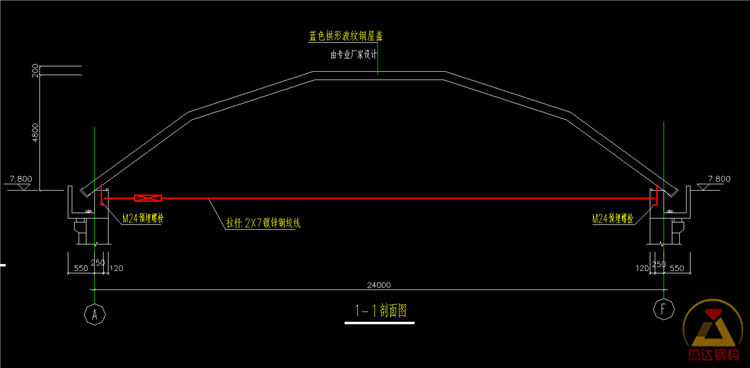

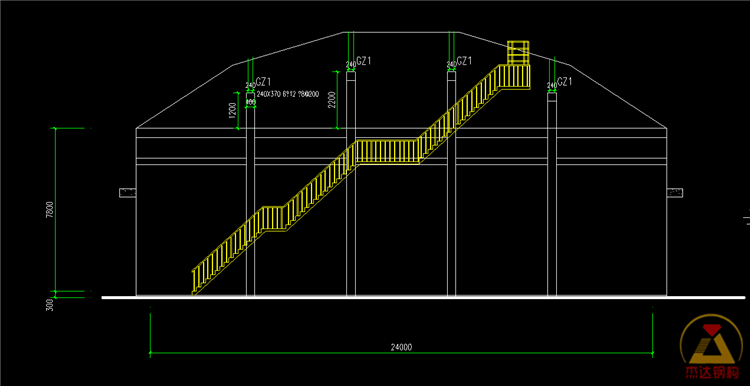

拱形屋顶剖面图

剖面图展示了蓝色拱形波纹钢屋盖的完整结构形态和安装方式。

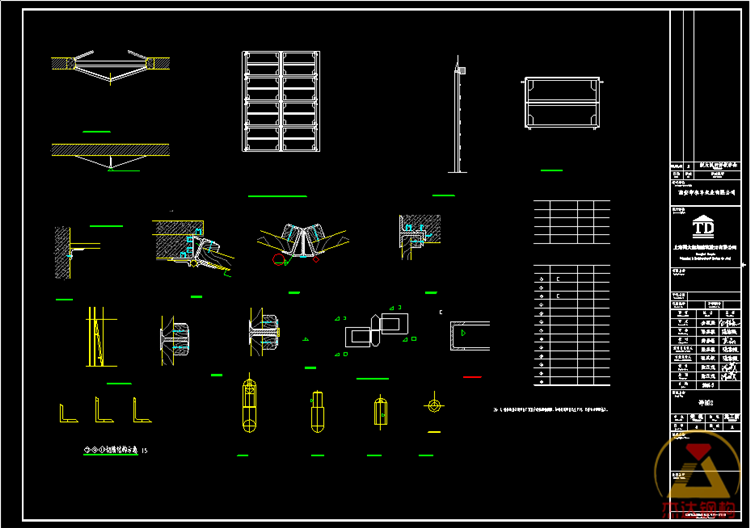

水槽和小件图

粮库无梁拱形屋顶的水槽设计确保雨水快速排放，防止积水对结构的影响。

设计基础说明

江西高安粮食储备库拱形屋顶遵循以下设计规范：

• GB50010-2010《混凝土结构设计规范》
• GB50009-2012《建筑结构荷载规范》
• GB50011-2010《建筑抗震设计规范》
• GB50007-2011《建筑地基基础设计规范》
• GB50203-2002《砌体工程施工质量验收规范》
• GB50003-2011《砌体结构设计规范》
• GB50016-2006《建筑设计防火规范》
• GB50068-2001《建筑结构可靠度设计统一标准》
• JGJ137-2011《多孔砌体结构技术规范》

常见问题解答

该工程的拱高与跨度比例是多少？

拱高4.8米，跨度24米，拱高跨度比约为1:5，符合粮库储备建筑的常规设计比例。

保温层的厚度为什么选择50mm？

50mm聚氨酯保温层可满足粮食储备库对温度控制的要求，同时兼顾施工便利性和造价合理性。

该工程采用什么防火等级？

按国家规范，粮食储备库应为二级防火建筑，设计充分考虑防火安全和逃生需求。

小结

江苏杰达钢结构工程有限公司完成的江西高安粮库项目，充分展现了拱形屋顶在大型粮食储备建筑中的应用价值。合理的结构设计、科学的保温方案和严格的规范执行，确保了这座现代化粮库的安全性和使用寿命。
