杰达钢构一句话总结:
图纸中所示该连跨拱形屋顶位于山东省潍坊市坊子区,跨度从16米至25米不等,长度为116米,下部结构为钢柱加H钢,顶部为拱形波纹钢屋盖结构,上有9道采光带。

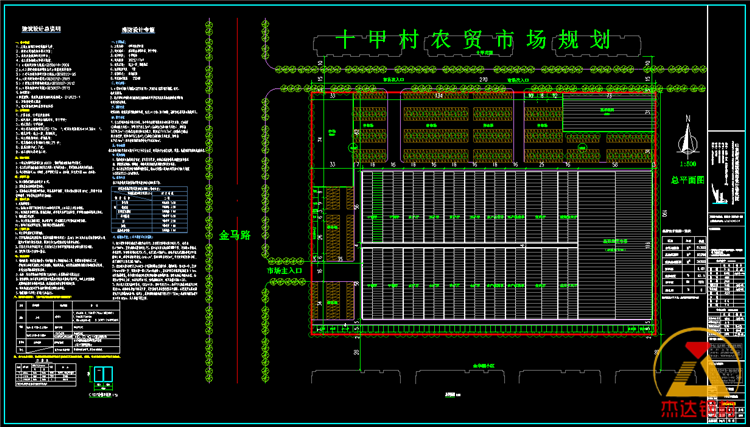

实际竣工图片:《山东潍坊十甲农贸市场拱形屋顶工程》

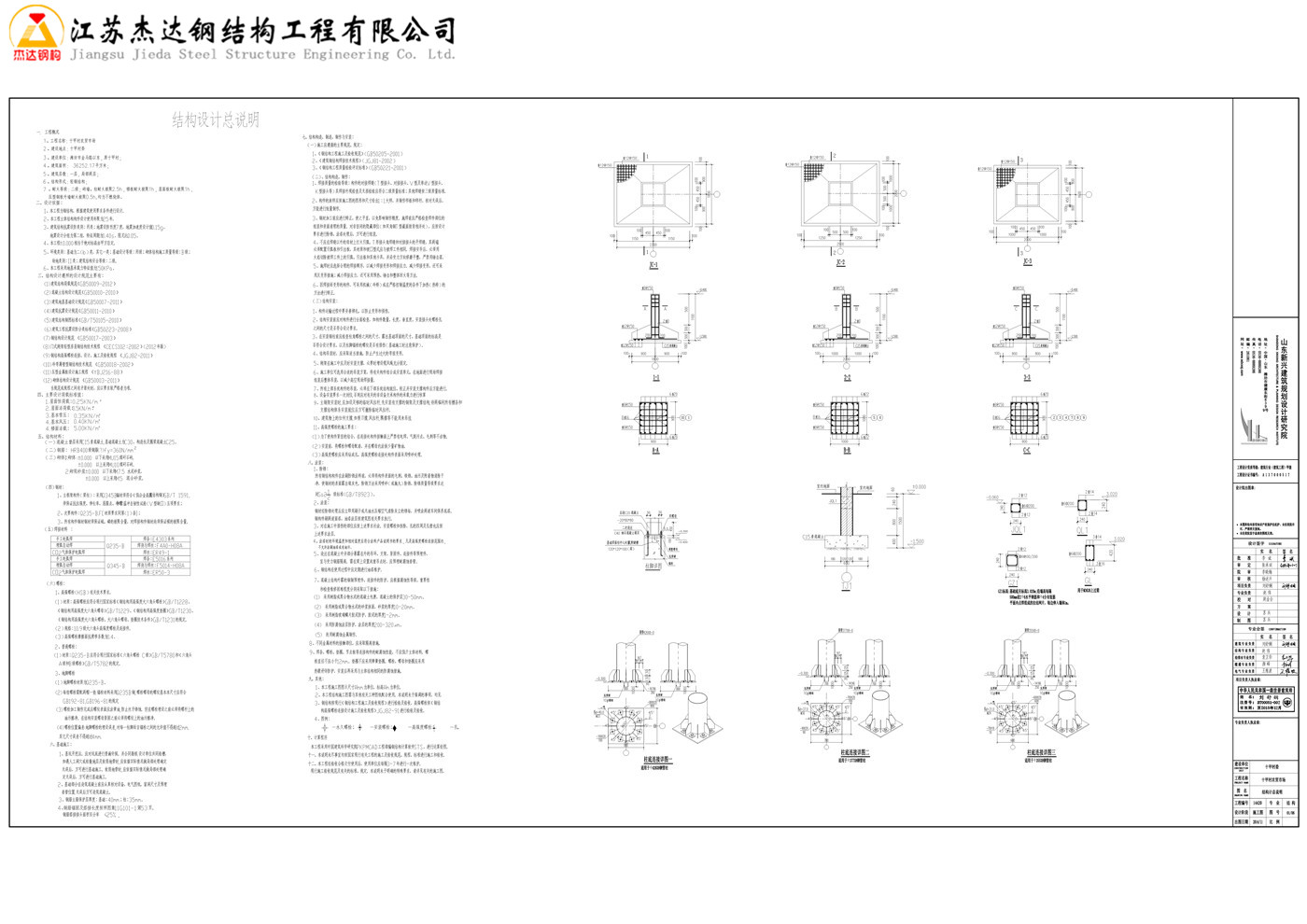

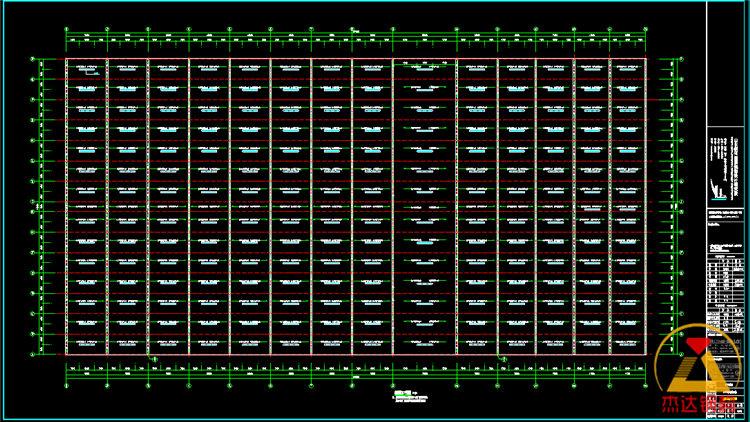

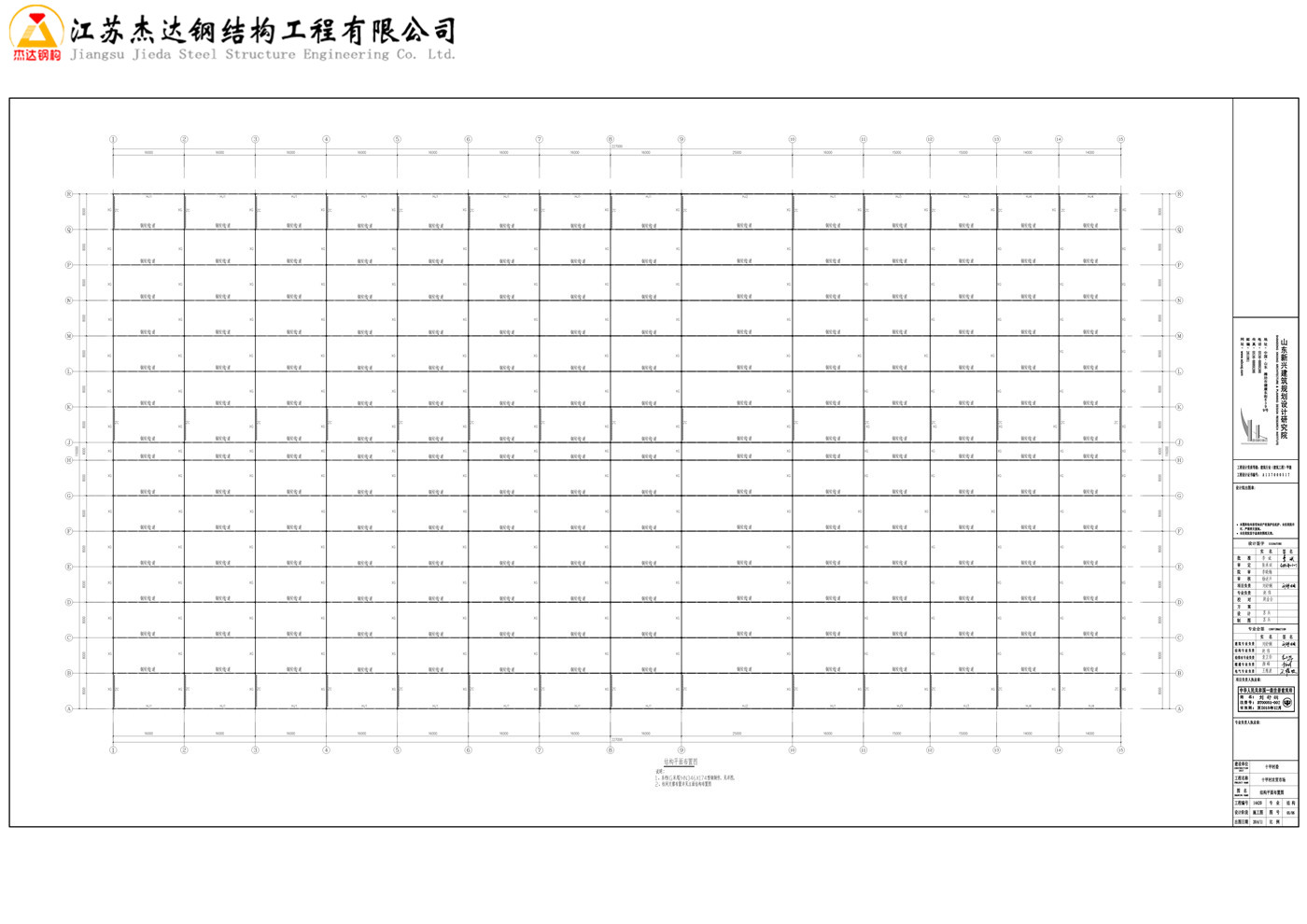

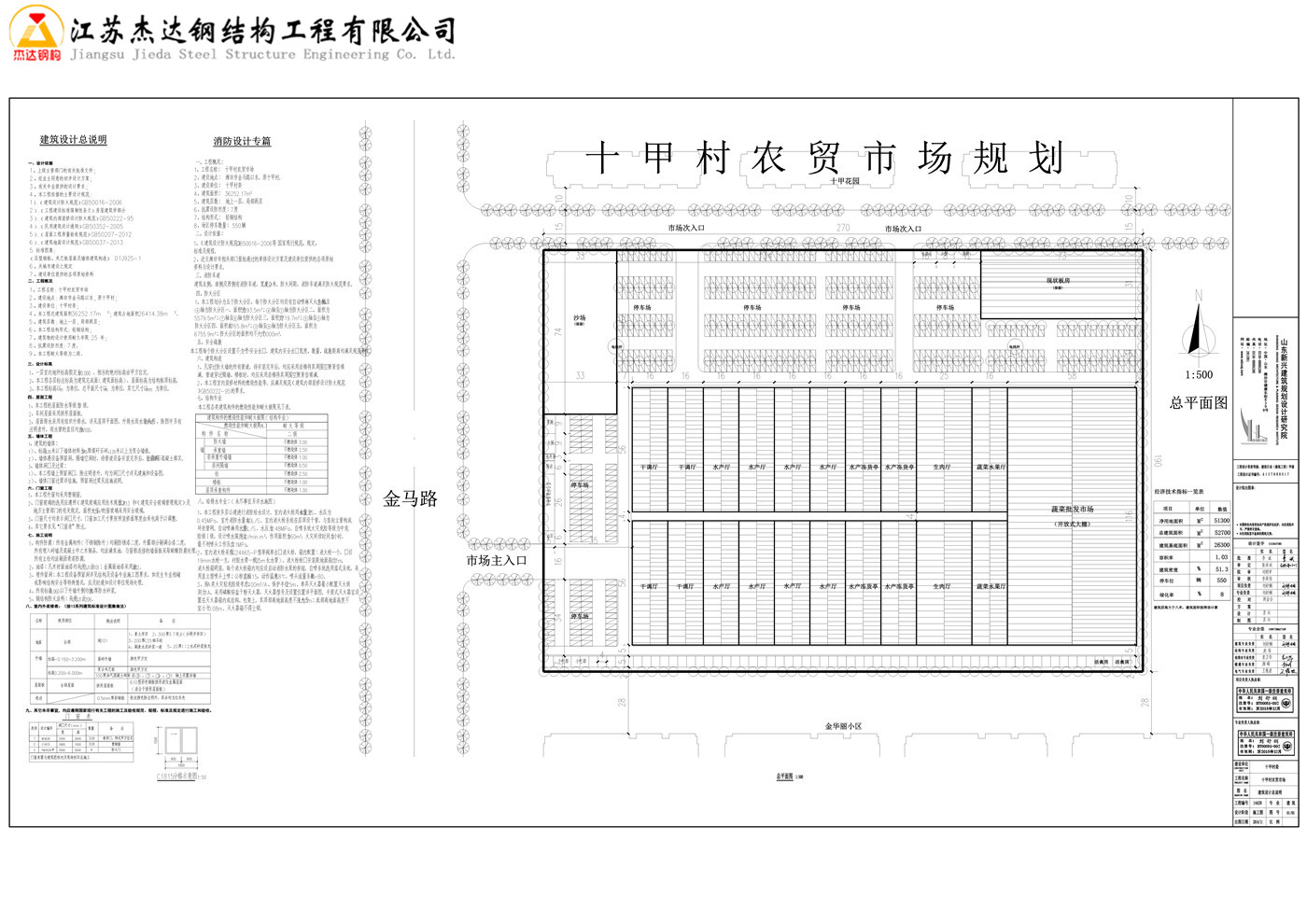

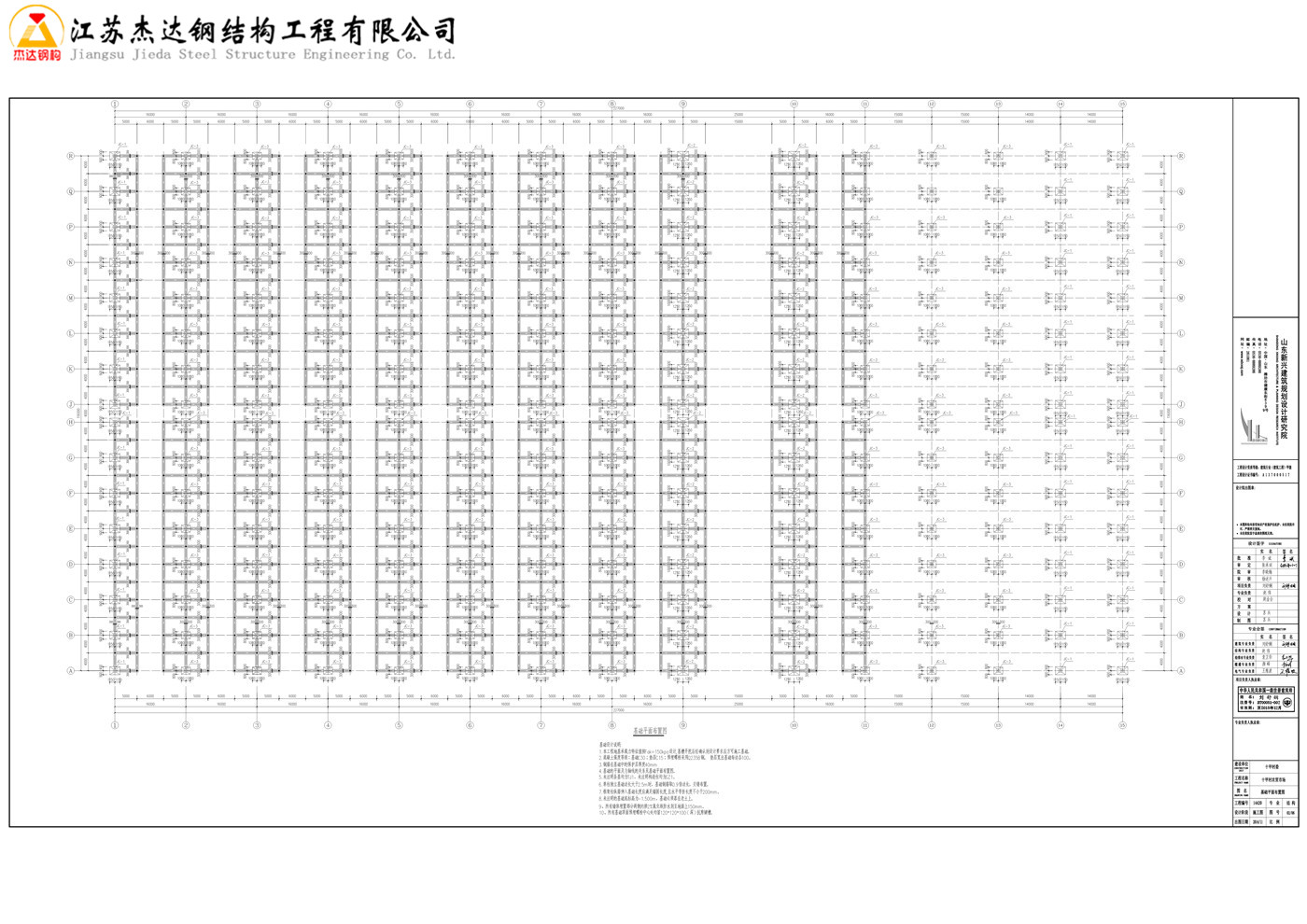

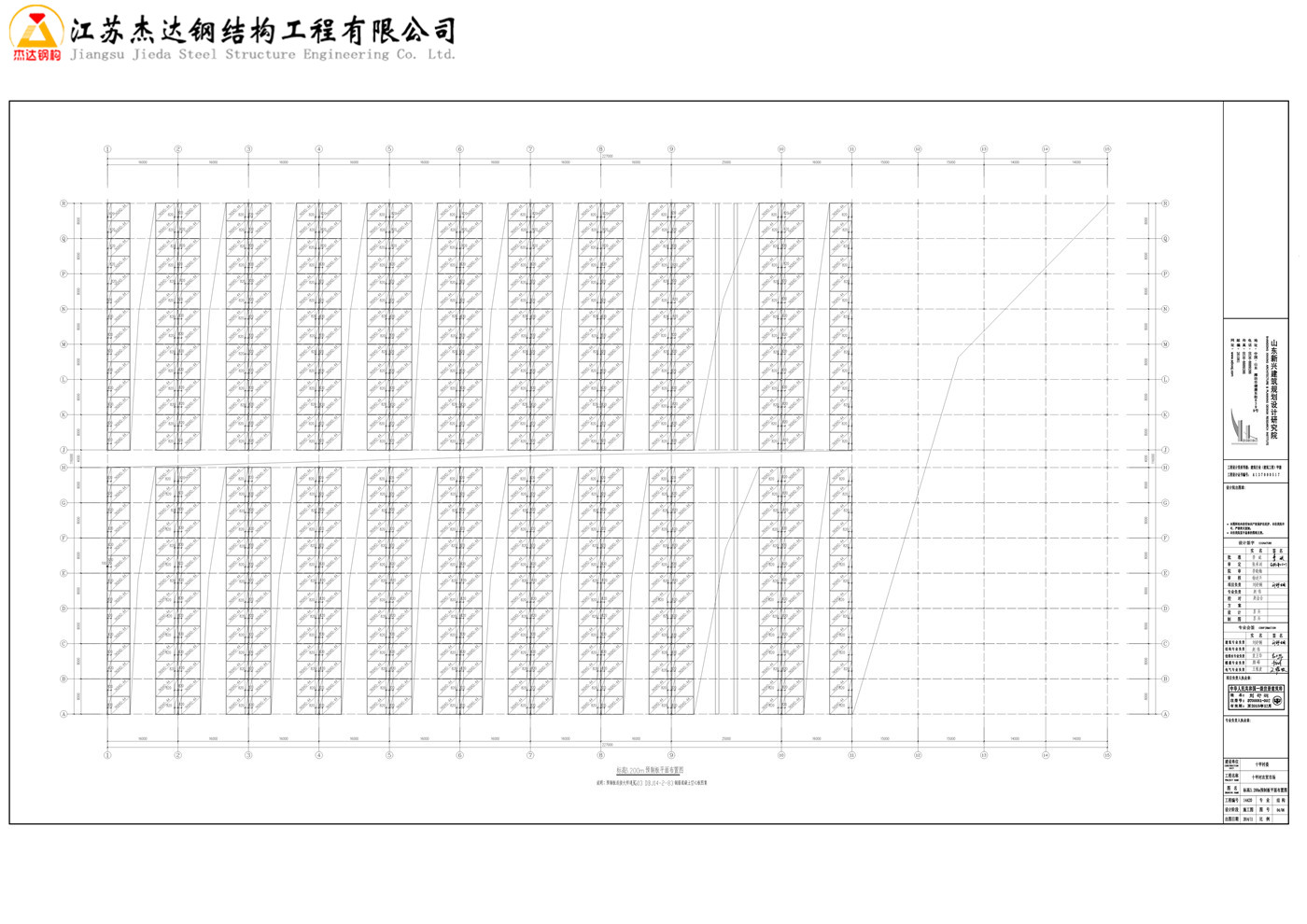

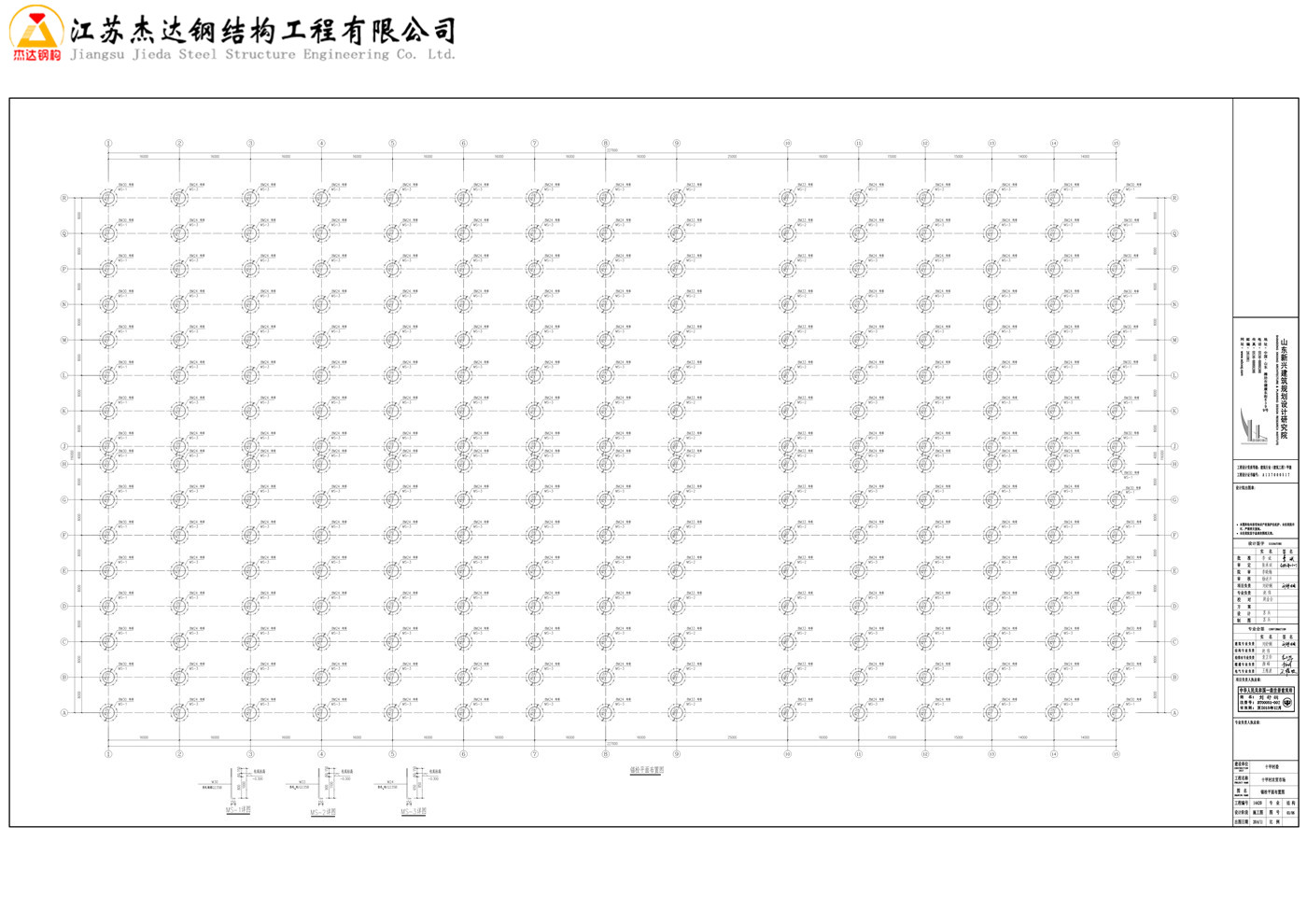

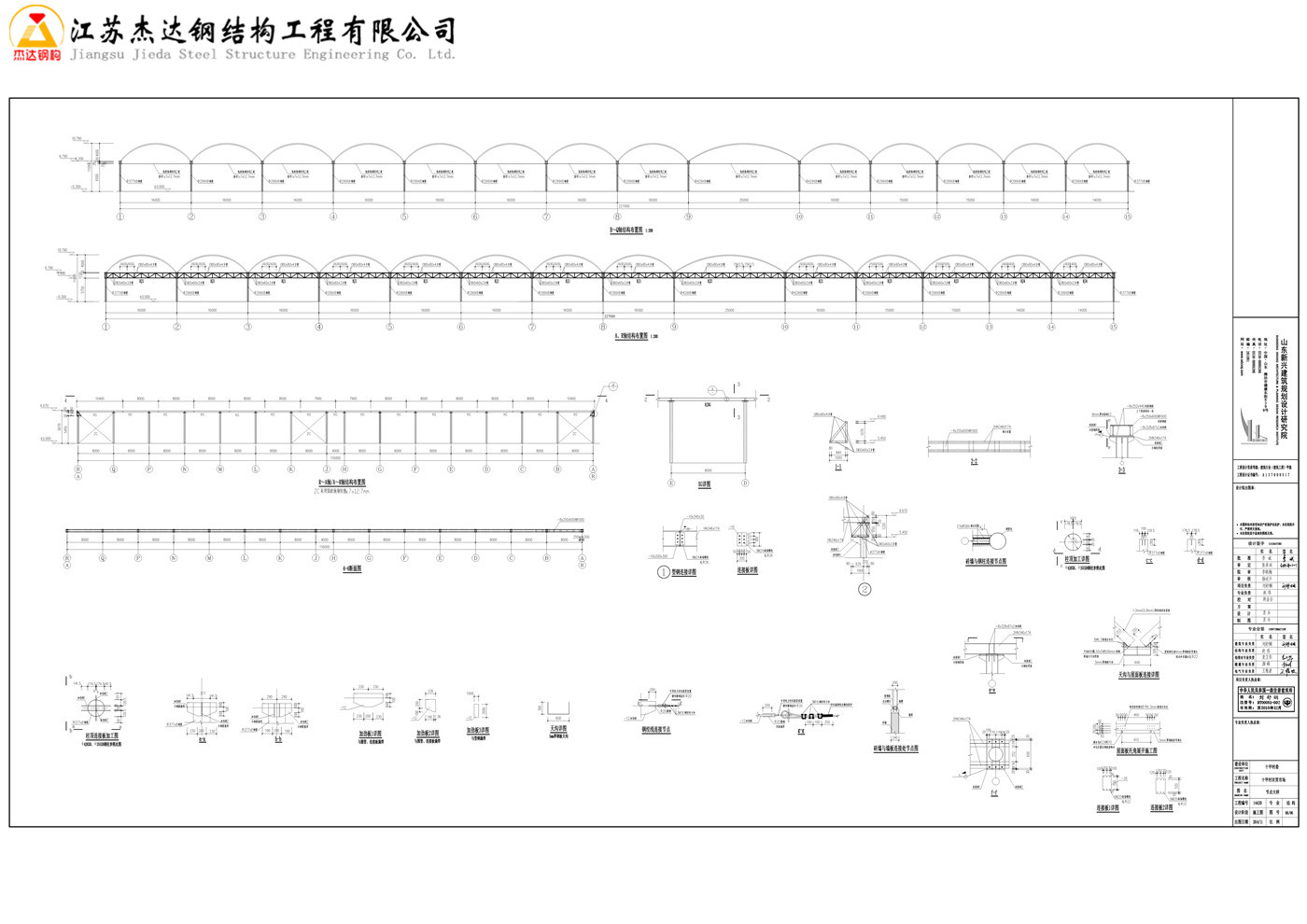

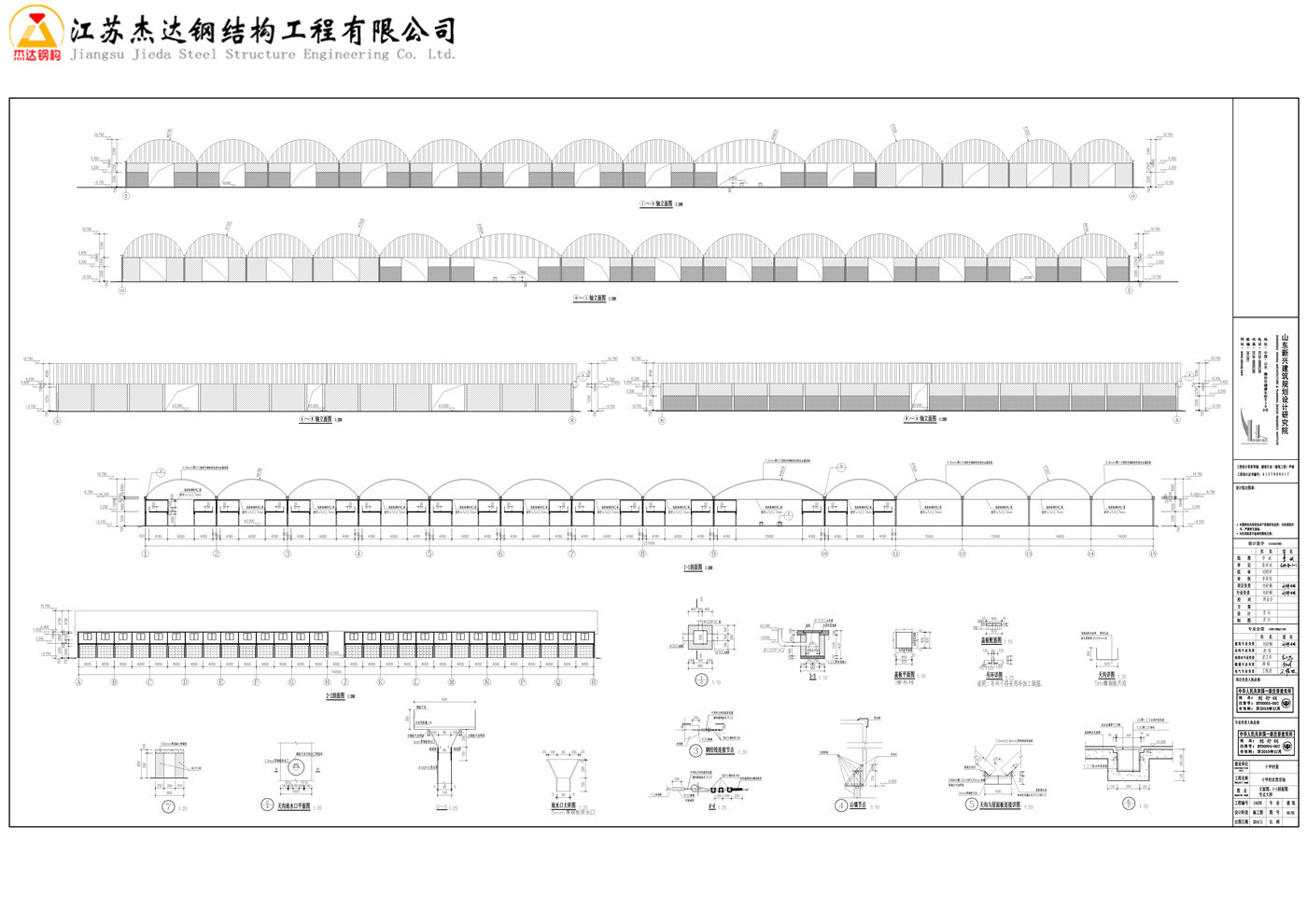

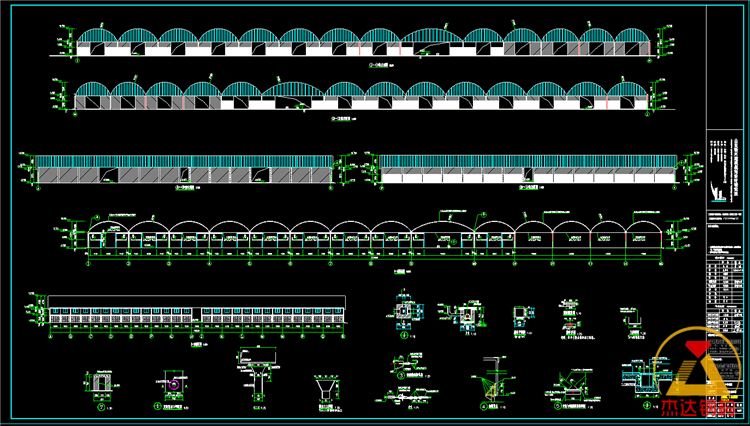

拱形屋顶PDF图纸:
原拱形屋顶图中说明:
农贸市场拱形屋顶建筑设计总说明
一、设计依据
1、上级主管部门的有关批准文件;
2、经业主同意的初步设计方案;
3、有关专业提供的设计要求;
4、本工程依据的主要设计规范:
GB50016-2006《建筑设计防火规范》
《工程建设标准强制性条文》房屋建筑学部分
GB50222-95《建筑内部装修设计防火规范》
GB50352-2005《民用建筑设计通则》
GB50207-2012《屋面工程质量验收规范》
GB50037-2013《建筑地面设计规范》
01J925-1《压型钢板、夹芯板屋面及墙体建筑构造》
6、关城市建设之规定
7、建设单位提供的各项原始资料
二、工程概况
1、工程名称:十甲村农贸市场
2、建设地点:潍坊市金马路以东,原十甲村;
3、建设单位:十甲村委;
4、本工程总建筑面积26414.38m;建筑占地面积36252.17m
5、建筑层数:地上一层,局部两层;
6、本工程结构形式:轻钢结构;
7、建筑物的设计使用耐久年限25年;
8、抗震设防烈度度:7度
9、本工程耐火等级为二级。
三、设计标高
1、一层室内地坪标高假定为p0.000,相当的绝对标高由甲方自定。
2、本工程各层标注标高为建筑完成面(建筑面标高),屋面标高为结构板顶标高。
mm为单位,m为单位,其它尺寸位,总平面尺寸以以m为单位。
3、本工程标高以
四、屋面工程
1、本工程的屋面防水等级为Ⅱ级。
2、车间屋面采用拱形屋面板。除图中另有
3、屋面排水采用有组织外排水,详见屋顶平面图,外排水雨水管采用注明者外,雨水管的直径均为DN100UPVC。
五、墙体工程
1、建筑的墙体:3.20米以上为复合墙板。240厚煤矸石砖,3.20米以下墙体材料为C20细石混凝土填实。
2、墙体遇设备预留洞、隔墙空洞时,待管道设备安装完毕后,皆需用
3、墙体洞口及过梁:
1)、本工程墙上预留洞口,除注明者外,均为洞口尺寸详见建施和设备图。
2)、墙体门窗过梁详结施,预留洞过梁见结施说明。
