山西晋中铝业36米跨拱形屋顶设计方案

本文介绍了山西晋中某铝业公司采用大跨度拱形波纹钢屋盖的生产厂房设计方案。该项目包含两栋厂房，其中一栋跨度达36米、长度200米，另一栋跨度23.2米、长度80米，采用上海宝钢彩钢板，每6米安装一道中空聚碳氨酯采光带，充分满足工业生产的采光需求。

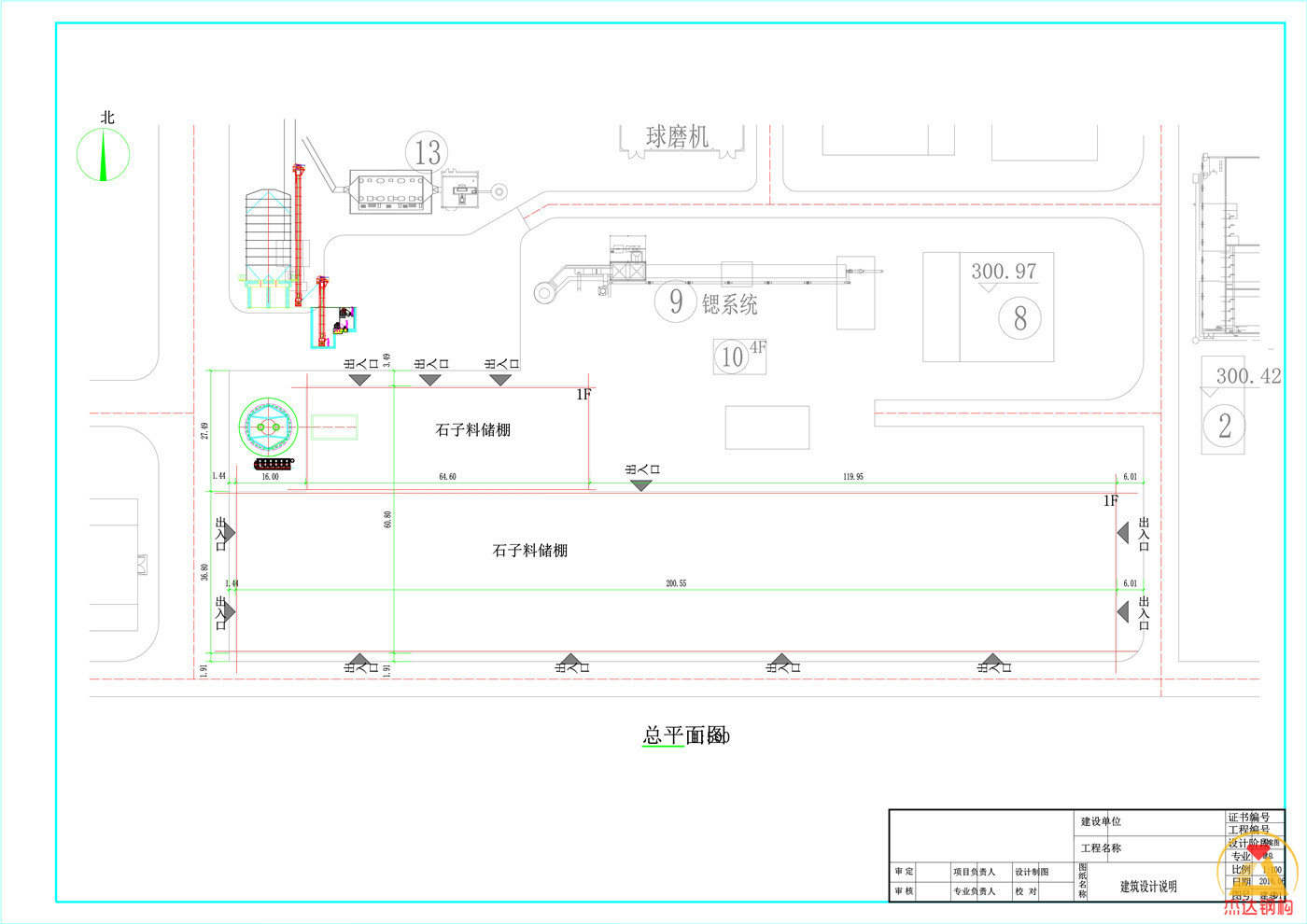

项目规模与屋面结构参数

本工程为多层厂房建筑，采用两栋拱形屋顶设计：

第一栋厂房

• 屋面跨度：36米
• 屋面长度：200米
• 屋面板型号：1.5mm厚TS350GD彩钢板
• 采光形式：每6米安装一道采光带

第二栋厂房

• 屋面跨度：23.2米
• 屋面长度：80米
• 屋面板型号：1.2mm厚TS280GD彩钢板
• 采光形式：每6米安装一道采光带

• 采光带材质：中空聚碳氨酯板
• 屋面品牌：上海宝钢彩钢板

设计依据与相关规范

本工程设计遵循以下主要技术标准和规范：

• 《拱形波纹钢屋盖结构技术规程（试用）》（CECS167:2004）
• 《钢结构工程施工质量验收规范》（GB50205-2001）
• 《钢结构焊接规范》（GB50661-2011）
• 《钢结构制作工艺规程》（DG/TJ08-216-2007）
• 《冷弯薄壁型钢结构技术规范》（GBJ18-87）
• 《压型金属板设计施工规程》（YBJ216-88）
• 《建筑设计防火规范》（GB50016-2006）
• 《房屋建筑制图统一标准》（GBT50104-2001）
• 《建筑采光设计标准》（GBT50033-2001）
• 《屋面工程技术规范》（GBT50345-2012）
• 《屋面工程质量验收规范》（GBT50207-2012）
• 《民用建筑设计通则》（GB50352-2005）

设计标高与尺寸规定

根据工程设计说明：

• 工程±0.000相当于绝对标高现场勘探定
• 各层标注标高为完成面标高（建筑面标高），屋面标高为结构面标高
• 工程标高及其他尺寸均以米（m）为单位

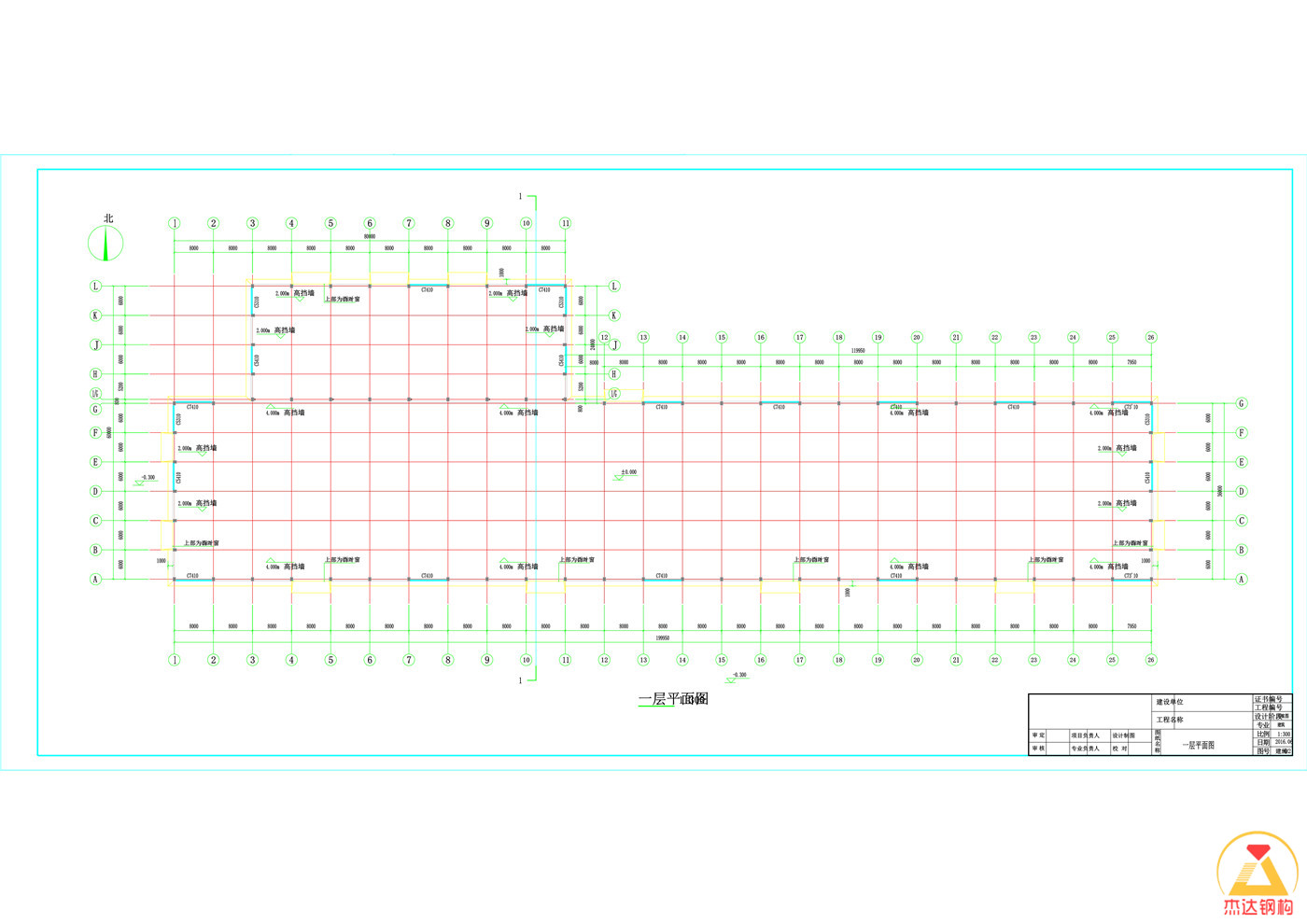

围护结构与墙体工程

混凝土墙体

建筑的部分墙体采用钢筋混凝土，具体划分如下：

• A轴至G轴标高4米以下：300mm厚钢筋混凝土墙
• 1轴、3轴、11轴、26轴和L轴：标高2米以下为300mm厚钢筋混凝土墙

砌体墙体

混凝土墙体上部采用砌体墙：

• A轴至G轴标高4米以上：240mm厚MU10烧结页岩砖，用M10水泥砂浆砌筑
• 其他轴线2米以上：240mm厚MU10烧结页岩砖，用M10水泥砂浆砌筑

管道与预留洞

所有管道穿墙体待管道安装完毕后，其空隙均应采用不燃烧材料封严。砌筑墙预留洞应见建筑施工图并配合设备专业图纸施工。预留洞封堵采用C20细石混凝土填实，确保防火和防水效果。

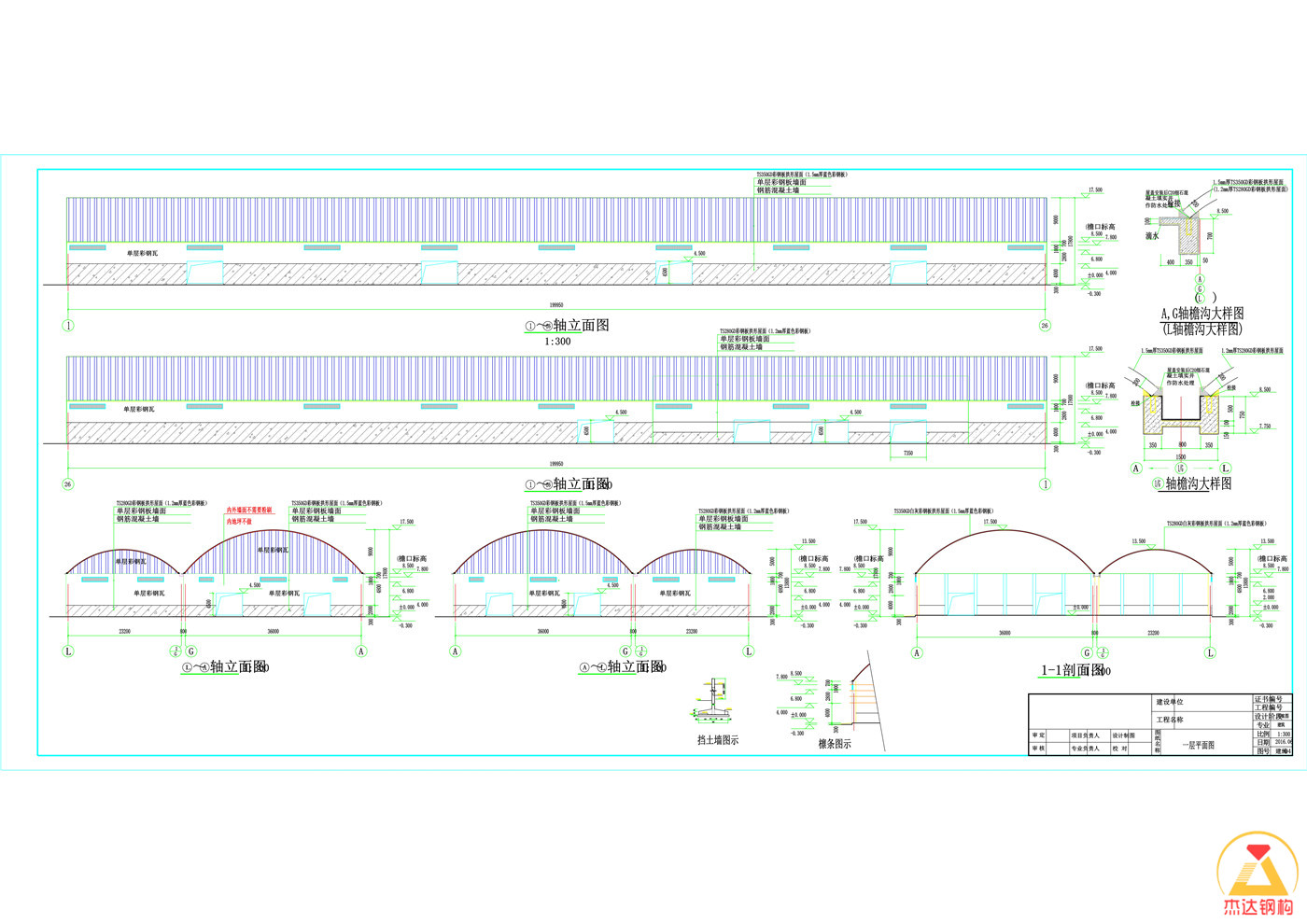

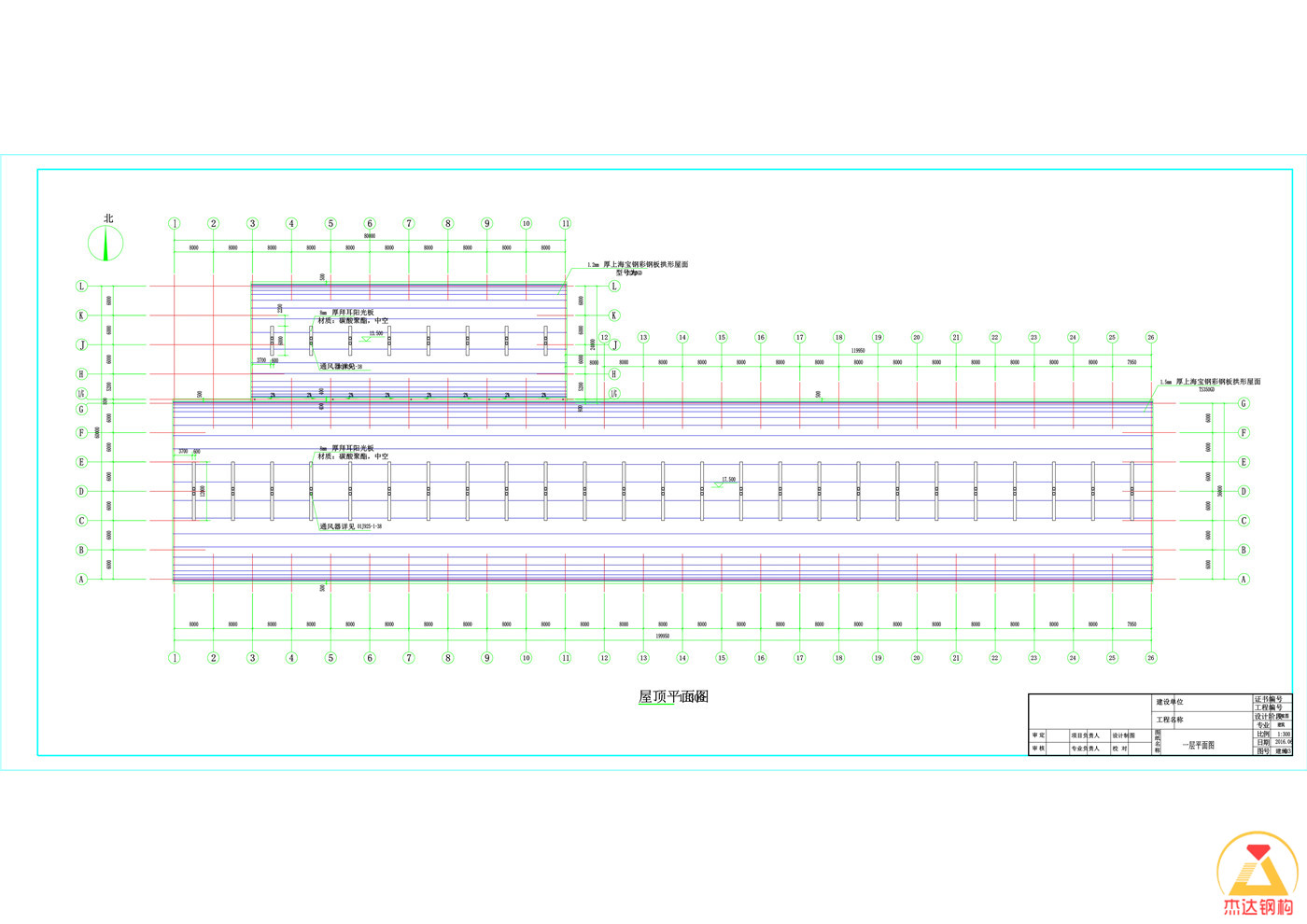

屋面拱形波纹钢板结构

两种规格的屋面板配置

屋面采用上海宝钢彩钢板，根据跨度区分采用两种规格：

A轴到G轴屋面区：

• 板型号：TS350GD彩钢板
• 厚度：1.5mm
• 跨度：36米
• 长度：200米

G轴到L轴屋面区：

• 板型号：TS280GD彩钢板
• 厚度：1.2mm
• 跨度：23.2米
• 长度：80米

采光系统设计

为满足厂房内部的采光需求，每6米安装一道采光带。采光带采用中空聚碳氨酯板材，具有良好的透光性和隔热性能，既能提供充足的自然光线，又能保证屋面的保温效果，减少能耗。采光带与波纹钢板的连接需要做好防水处理，防止雨水渗漏。

防火设计要求

本工程建筑设计采取了防火措施，包括：

• 按照《建筑设计防火规范》进行设计
• 采用不燃烧材料封闭管道穿墙体处
• 选择符合防火要求的建筑材料
• 施工必须严格按照国家现行施工操作规程及验收规范进行

常见问题解答

为什么采用两种规格的屋面板？

根据不同区间的跨度需求，采用不同规格的屋面板。36米跨度较大，采用厚度1.5mm的TS350GD板，强度更高；23.2米跨度相对较小，采用厚度1.2mm的TS280GD板，可降低成本。这样既保证结构安全，又实现了经济合理。

聚碳氨酯采光带有什么优势？

中空聚碳氨酯板具有优异的透光性（透光率80%以上），同时具有保温隔热功能，密度低、质量轻，易于安装。与传统玻璃相比，聚碳氨酯的抗冲击性更强，使用寿命也较长，在工业厂房中应用广泛。

大跨度拱形屋顶安装时需要注意什么？

大跨度拱形屋顶吊装需要使用大吨位起重机械，需要精确控制单元板的平面度和竖直度，确保相邻板间的锁缝质量。同时要做好防护措施，保护彩钢板涂层不被损伤，防止后期腐蚀。

小结

江苏杰达钢结构工程有限公司在山西晋中铝业项目中，设计和施工了大跨度拱形屋顶结构。最大跨度达36米，最长长度达200米，采用宝钢优质彩钢板，配备聚碳氨酯采光带系统，充分满足了工业厂房的采光、防水和结构需求。通过规范设计和严格施工，确保了工程的质量和安全。如需了解更多关于大跨度拱形屋顶、工业厂房建筑的设计方案，欢迎联系杰达钢构。
