山东济宁25.6m连跨仓库拱形屋盖图纸

山东济宁25.6米拱形屋顶仓库工程

仓库建筑需要大跨度、防水防护的屋盖系统。本项目是山东济宁鲁抗金属屋面工程，采用两连跨拱形屋顶设计，跨度25.6米，长度66米，建筑面积1708平方米，下部采用钢结构支撑体系。

工程主要参数

• 建筑地点：山东省济宁市
• 屋顶跨度：25.6米（两连跨）
• 建筑长度：66米
• 建筑面积：1708平方米
• 板材厚度：1.2毫米
• 钢结构立柱：H200（高200毫米）
• 翻墙角钢：L63×5
• 下部构造：钢结构，需安装拱形屋顶山墙

设计荷载标准

工程设计使用年限为50年，采用高于常规标准的可靠性设计。

• 恒载（自重）：0.2千牛/平方米
• 风载：0.4千牛/平方米
• 雪载：0.35千牛/平方米
• 地震烈度：6度（设计地震分组二，基本加速度0.05g）

钢材与焊接规范

工程采用Q235钢材，焊接应使用E43系列焊条。所有钢材需满足《碳素结构钢》（GB/T700）和《低含金高强度结构钢》（GB/T1591）的规定，保证强屈比≥1.2，伸长率>20%。焊缝质量分级为二级和三级。

施工和防护措施

• 除锈等级：达到Sa2级
• 涂装方案：两道防锈底漆，工厂和现场各一道面漆，总厚度不小于125μm
• 防火等级：二级，储存物质丙类
• 基础混凝土：基础和短柱为C30，垫层为C15

常见问题解答

25.6米跨的拱形屋顶如何进行质量控制？

通过工厂预制、精密切割、预拼装等多道工序，确保构件精度和质量。安装前进行全面检查，安装中严格按施工规范执行。

钢结构仓库屋盖的防水工作如何做？

采用机械封边连接和拱形板自身的密闭性能，确保气密及防水性能可靠。必要时可现场喷涂保温材料提高防水效果。

小结

山东济宁仓库拱形屋顶项目是江苏杰达钢结构工程有限公司的典型工程案例，采用国家规范标准和先进的施工工艺，为客户提供了安全可靠、经济耐用的仓库屋盖解决方案。

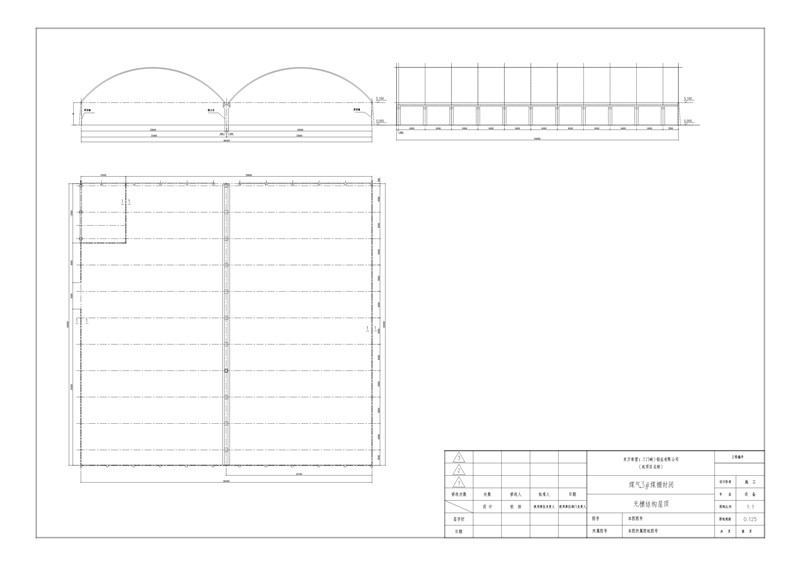

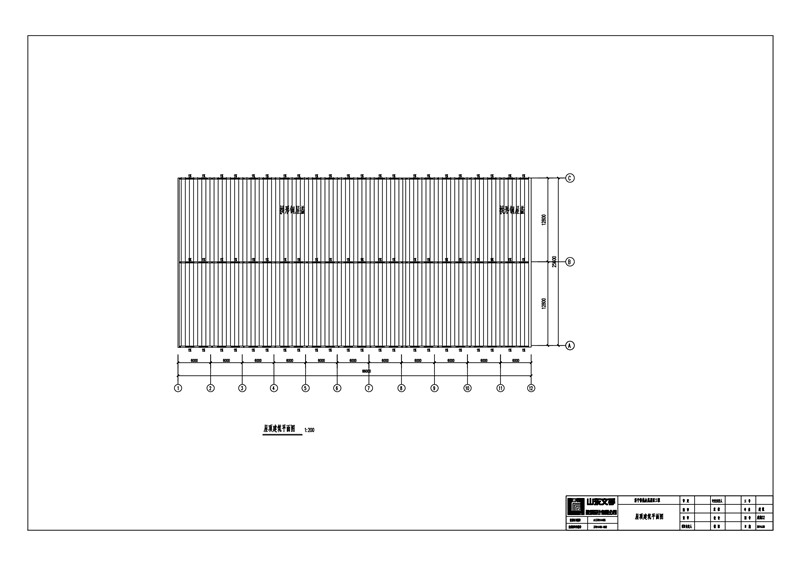

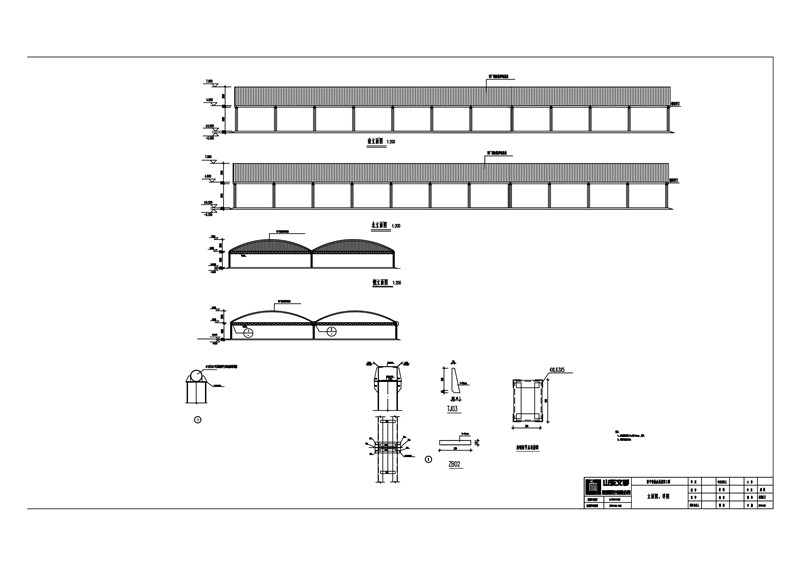

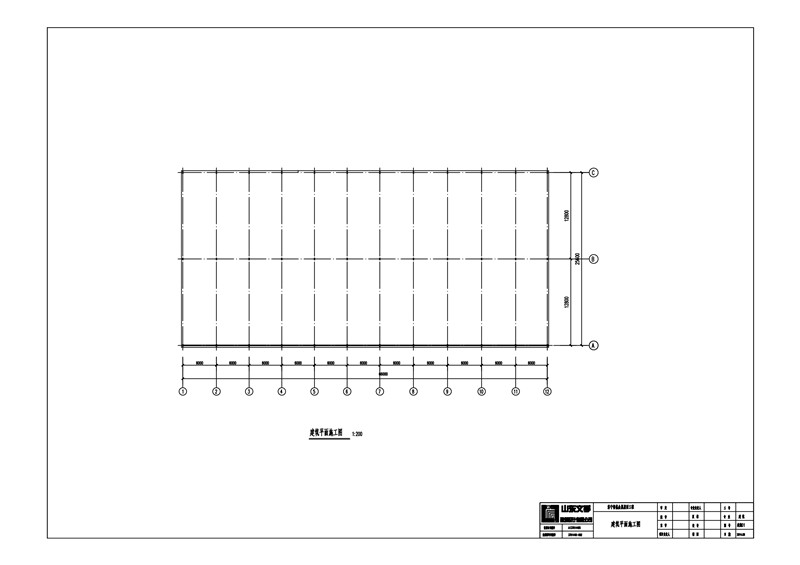

仓库拱形屋顶图纸简述

山东济南废旧物资存放仓库CAD图纸图集

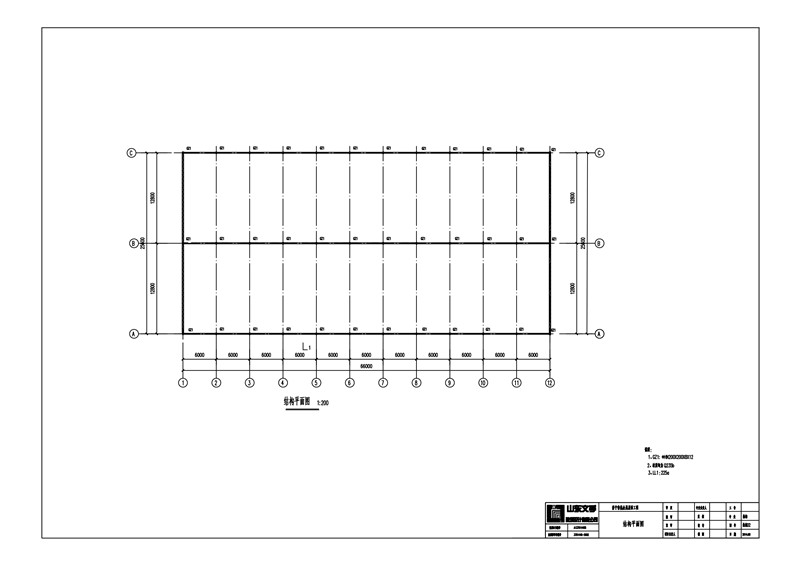

山东济南仓库拱形屋顶结构设计说明

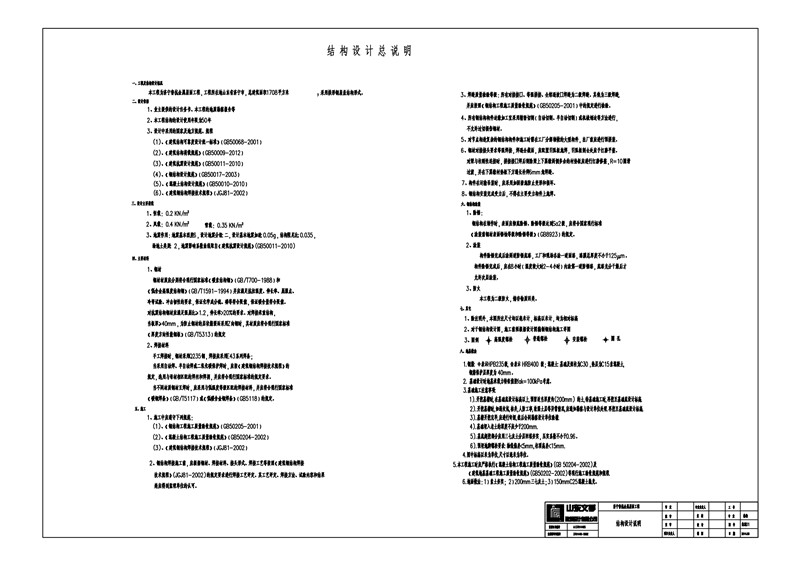

（拱形屋顶结构设计总说明文件截图）

一、工程及结构设计概况

本工程为济宁鲁抗金属屋面工程,工程所在地山东省济宁市,总建筑面积1708平方米

二、设计依据

1、业主提供的设计任务书、本工程的地质勘察报告等

2、本工程结构的设计使用年限为50年

3、设计中采用的国家及地方规范、规程

(1)、《建筑结构可靠度设计统一标准》(GB50068-2001)

(2)、《建筑结构荷载规范》(GB50009-2012)

(3)、《建筑抗震设计规范》(GB50011-2010)

(4)、《钢结构设计规范》(GB50017-2003)

(5)、《混凝土结构设计规范》(GB50010-2010)

(6)、《建筑钢结构焊接技术规程》(JGJ81-2002)

三、设计主要荷载

1、恒载: 0.2 KN/m%%1402

2、风载: 0.4 KN/m%%1402

   雪载: 0.35 KN/m%%1402

3、地震作用:地震基本烈度6,设计地震分组:二,设计基本地震加速:0.05g,结构阻尼比:0.035,场地土类别: 2,地震影响系数曲线取自《建筑抗震设计规范》(GB50011-2010)

四、主要材料

1、钢材

钢材材质应分别符合现行国家标准《碳素结构钢》(GB/T700-1988)和《低含金高强度结构钢》(GB/T1591-1994)并应满足抗拉强度、伸长率、屈服点、冷弯试验、冲击韧性的要求,保证化学成分硫、磷等符合限值,保证碳含量符合限值。对抗震结构钢材应满足强屈比≥1.2,伸长率>20%的要求。对焊接承重结构,当板厚≥40mm,为防止钢材的层状撕裂而采用Z向钢时,其材质应符合现行国家标准《厚度方向性能钢板》(GB/T5313)的规定

2、焊接材料

手工焊接时,钢材采用Q235钢,焊接应采用E43系列焊条;当采用自动焊、半自动焊或二氧化碳保护焊时,应按《建筑钢结构焊接技术规程》的规定,选用与母材相匹配的焊丝和焊剂,并应符合现行国家标准的规定要求。当不同材质钢材互焊时,应采用与低强度等级匹配的焊接材料,并应符合现行国家标准《碳钢焊条》(GB/T5117)或《低碳含金钢焊条》(GB5118)的规定。

五、施工

1、施工中应遵守下列规范:

(1)、《钢结构工程施工质量验收规范》(GB50205-2001)

(2)、《混凝土结构工程施工质量验收规范》(GB50204-2002)

(3)、《建筑钢结构焊接技术规程》(JGJ81-2002)

2、钢结构焊接施工前,应根据钢材、焊接材料、接头形式、焊接工艺等按照《建筑钢结构焊接技术规程》(JGJ81-2002)的规定要求进行焊接工艺评定。其工艺评定、焊接方法、试验内容和结果尚应得到监理单位的认可。

3、焊缝质量检验等级:所有对接接口、等强拼接、全熔透坡口焊缝为二级焊缝。其他为三级焊缝,

并应按照《钢结构工程施工质量验收规范》(GB50205-2001)中的规定进行检验。

4、所有钢结构构件边缘加工宜采用精密切割(自动切割、半自动切割)或机械刨边等方法进行,

不允许过切损伤钢材。

5、对节点构造复杂的钢结构构件和施工时需在工厂分解制做的大型构件,出厂前应进行预拼装。

6、钢材对接接头要求等强焊接,焊透全截面,应配置引弧板施焊,引弧板割去处应予打磨平整。对梁与柱刚性连接时,拼接接口焊后割除梁上下翼缘两侧多余的衬垫板应进行打磨修整,R=10圆滑过渡,并在下翼缘衬垫板下方通长补焊6mm角焊缝。

7、构件在运输吊装时,应采用加固措施防止变形和损坏。

8、钢结构及太空瓦安装完成受力后,不得在主要受力构件上施焊。

六、钢结构涂装

1、除锈:

钢结构在制作时,表面应彻底除锈。除锈等级达到Sa2级,应符合国家现行标准

《涂装前钢材表面锈蚀等级和除锈等级》(GB8923)的规定。

2、涂装

构件除锈完成后涂两道防锈底漆,工厂和现场各涂一道面漆,漆膜总厚度不小于125μm。

构件除锈完成后,应在8小时(湿度较大时2-4小时)内涂第一道防锈漆,底漆充分干燥后才允许次层涂装。

3、防火

本工程为二级防火,储存物质丙类。

七、其它

1、除注明外,本图所注尺寸均以毫米计,标高以米计,均为相对标高

2、对于钢结构设计图,施工前须根据设计图编制钢结构施工详图

3、图例

高强度螺栓

普通螺栓

安装螺栓

圆 孔

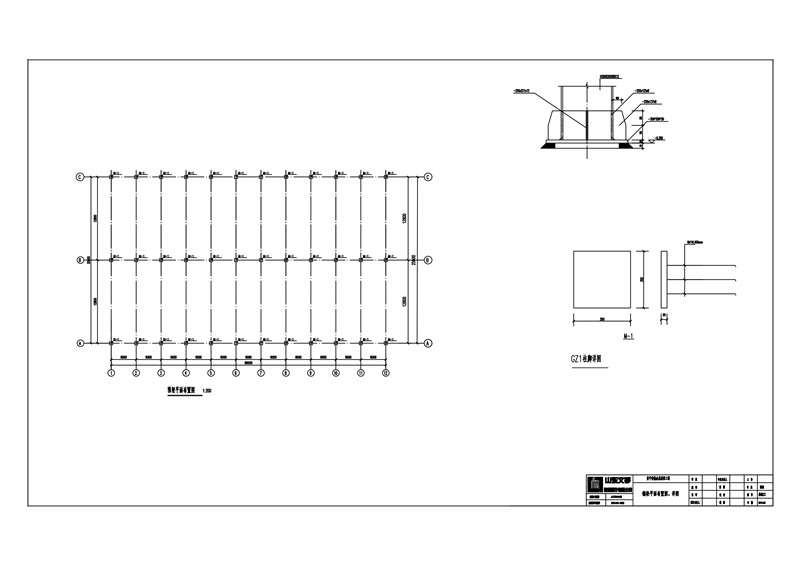

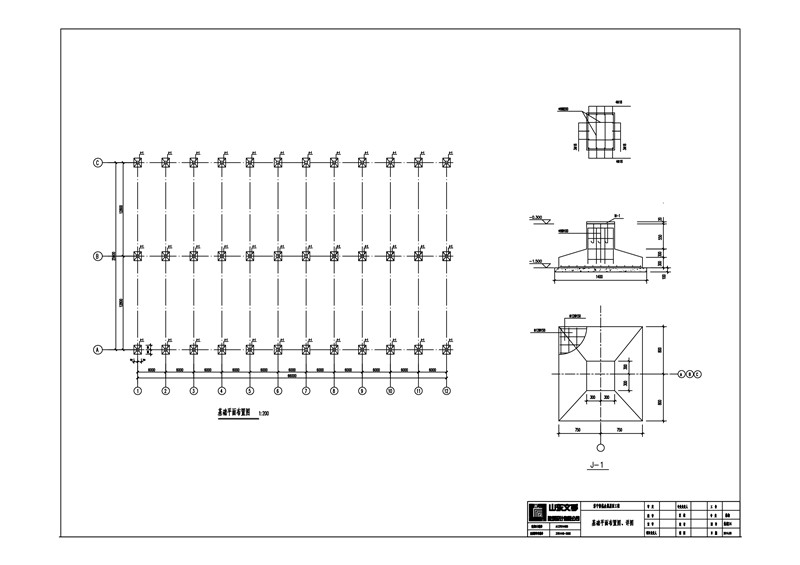

八、地基做法

1.钢筋: %%130表示HPB235级, %%132表示 HRB400 级;混凝土:基础及短柱为C30 ,垫层为C15素混凝土,

钢筋保护层厚度为 40mm。

2.

基础设计时地基承载力特征值按fak=100kPa考虑。

3.基础施工注意事项:

1).开挖基槽时,在基础底设计标高以上,预留适当厚度约(200mm) 的土,待基础施工时,再挖至基础底设计标高.建筑平面图

2).开挖基槽时,如遇坟坑,枯井,人防工事,软弱土层等异常情况,应通知勘察与设计单位处理.再挖至基础底设计标高.

3).基槽开挖完毕,应进行钎探,然后会同勘察设计单位验槽.

4).基础埋入老土的深度不应少于200mm.

5).基底超挖部分应用三七灰土分层回填夯实,压实系数不小于0.96。

6).预埋地脚螺栓要求:轴线偏差<5mm,柱顶高差<15mm.

4.图中标高以米为单位,尺寸以毫米为单位。

5.本工程施工时应严格执行《混凝土结构工程施工质量验收规范》(GB 50204-2002)及《建筑地基基础工程施工质量验收规范》(GB50202-2002)等现行施工验收规范和规程.

6.地面做法:1)素土夯实; 2)200mm三七灰土;3)150mmC25混凝土抛光。

友情提示：如需下载文中所述拱型波纹钢屋盖结构相关图纸图集及其他资料，请联系杰达钢构获取帮助！
