鸡舍拱形波纹钢屋盖图纸与施工规范

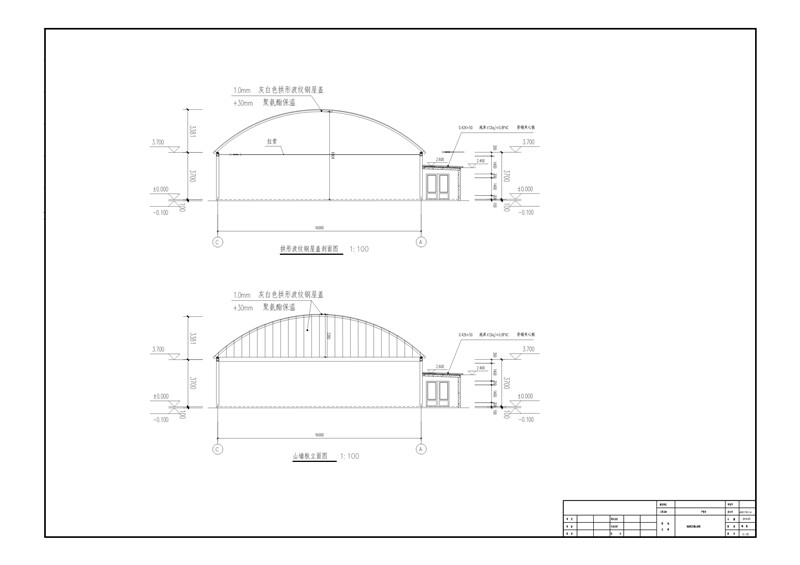

鸡舍拱形波纹钢屋盖是一种采用冷弯薄壁钢构件组成的拱形屋面结构，具有跨度大、自重轻、施工速度快等优势，广泛应用于现代化养殖场建设。本工程为广东云浮某鸡舍项目，拱形屋盖跨度16米、建筑总高度12.0米，采用单层宝钢TS280GD彩色镀锌钢板，设计使用年限30年。

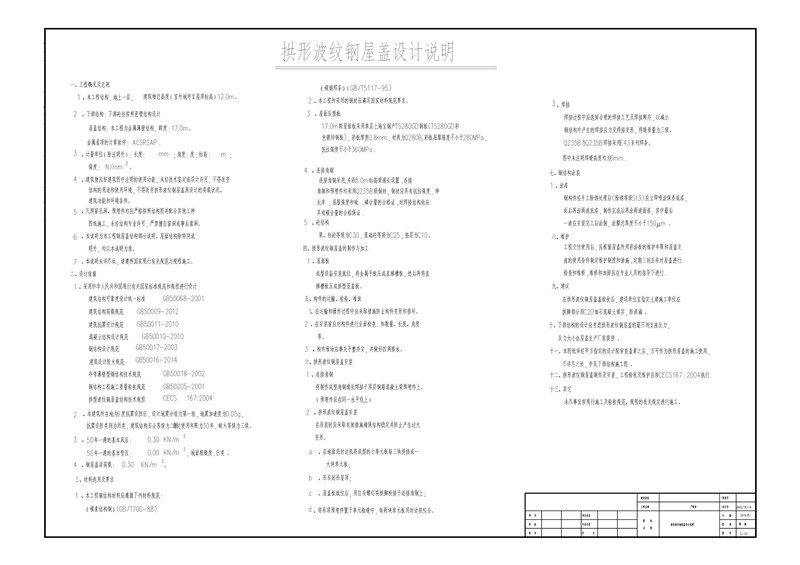

工程概况与技术参数

基本结构特征

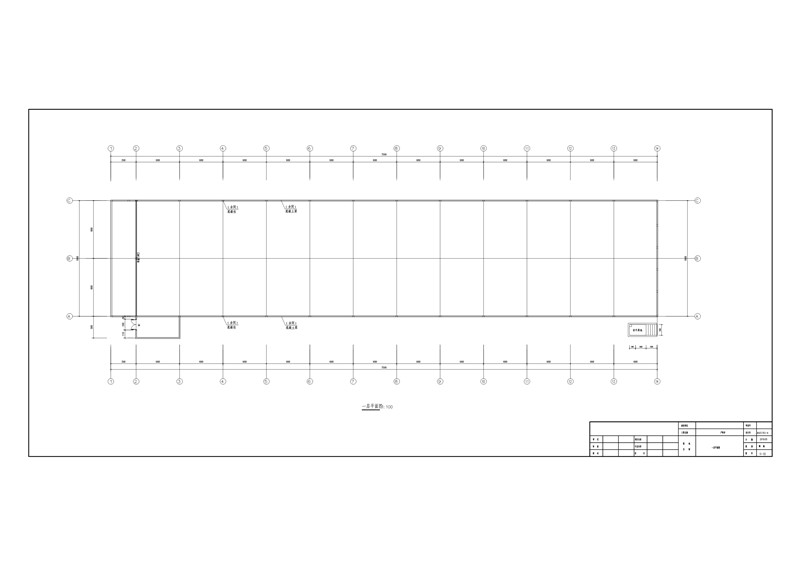

该鸡舍拱形波纹钢屋盖采用无梁结构设计，具体参数如下：

• 屋盖跨度：16米（计算跨度17.0米）

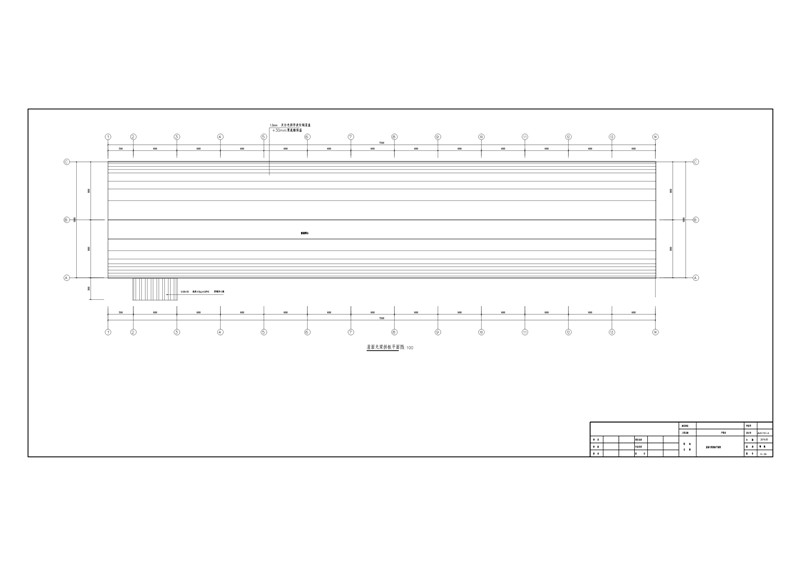

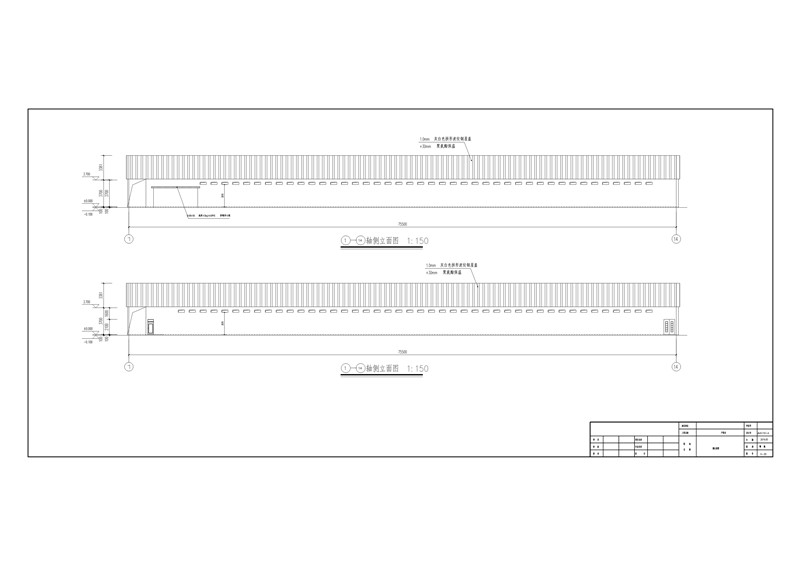

• 屋盖长度：75.5米
• 建筑总高度：12.0米（室外地坪至屋顶标高）
• 抗震设防：6度设防区（设计加速度0.05g）
• 建筑安全等级：二级
• 耐火等级：三级
• 设计使用年限：30年

设计荷载与气象条件

根据建筑结构荷载规范设计：

• 钢屋盖活荷载：0.30KN/m²
• 50年一遇基本风压：0.30KN/m²
• 250年一遇基本雪压：0.00KN/m²
• 地面粗糙度：B类

屋面材料与规格要求

屋面压型板

屋面板采用上海宝钢产TS280GD冷弯薄壁彩色镀锌钢板，性能指标如下：

• 材质等级：Q280B
• 钢板厚度：0.8mm
• 屈服强度：不小于280MPa
• 抗拉强度：不小于360MPa
• 成型工艺：先将平板压成直梯槽板，再压成拱形屋盖板

连接与混凝土材料

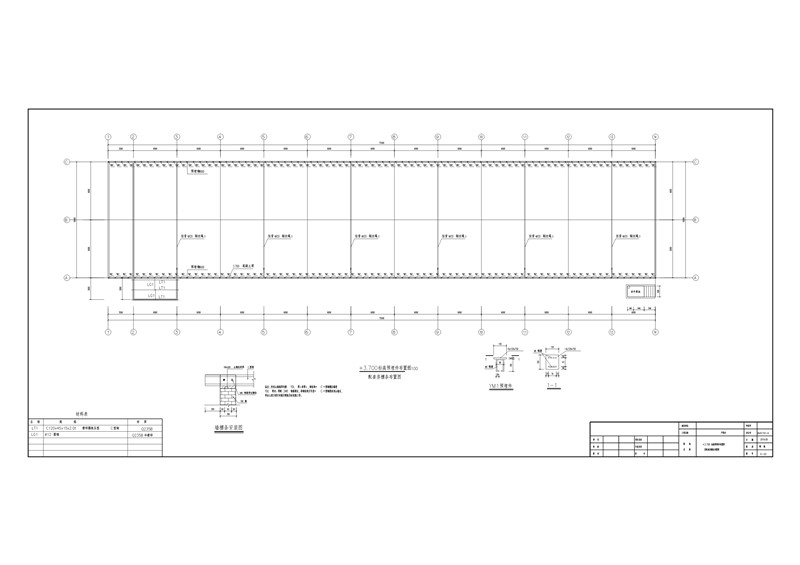

连接角钢采用Q235B级钢材，沿8.0米标高梁通长设置。下部混凝土结构采用：

• 梁、柱混凝土等级：C30
• 基础混凝土等级：C25
• 垫层：C10

安装施工工艺

前期准备与检验

屋盖构件运输与堆放应按规范执行：

• 运输过程中采取措施防止构件变形和损坏
• 安装前进行全面检查（数量、长度、角度等）
• 堆场应平整夯实，做好四周排水
• 构件在运输和操作中应轻装轻卸

屋盖吊装流程

拱形波纹钢屋盖安装分为以下步骤：

• 连接角钢焊接：将制作成型角钢通长焊接于顶层钢筋混凝土梁预埋件上，预埋件应在同一水平线上
• 地面拼接：在地面用封边机将成型的小单元板每三块拼接成一大块单元板
• 吊车起吊：使用吊车将拼接完成的屋顶吊装，采取有效措施确保结构稳定并防止过大变形
• 栓接固定：屋盖板就位后，用自攻螺钉将拱脚栓接于连接角钢上
• 单元板拼接：将吊顶预埋件置于单元板缝中，每两块单元板用封边机咬合

焊接要求

焊接过程中应选择合理的焊接工艺及焊接顺序，减小钢结构焊接应力及变形。焊接采用E43系列焊条，焊缝质量等级为三级，未注明焊缝高度均为6mm。混凝土结构与钢结构的连接应按照设计图纸严格执行，不得擅自改变。

钢结构涂装与日常维护

涂装工艺

钢构件涂装应严格按照规范进行：

• 除锈等级：St3（手工除锈）
• 喷涂工序：立即喷涂保养底漆，然后涂两道底漆
• 面漆处理：制作完成后涂两道面漆，最后一道在安装完工后涂制
• 涂膜厚度：总厚度不小于150微米

维护制度

工程交付使用后应建立定期维护制度。根据屋盖所用彩涂板的维护年限和屋盖支座的使用条件，定期三到五年对屋盖进行一次检查和维修。维修和加固应在专业人员的指导下进行，拱脚部分宜用C20细石混凝土填实，防止渗漏。

常见问题

鸡舍拱形屋盖为什么采用无梁结构？

无梁拱形结构充分发挥了拱形的受力特性，自重轻、跨度大、室内无梁柱遮挡，便于提高鸡舍内部使用空间，改善通风效果。同时施工速度快，综合成本较低。

拱形波纹钢屋盖可以使用多少年？

该设计的使用年限为30年，实际使用寿命与日常维护密切相关。定期检查和维护可以延长使用寿命，一般建议每3至5年进行一次全面检查和维修。

屋盖漏水该如何处理？

渗漏通常发生在拱脚部位。建议在屋盖验收后，用C20细石混凝土填实拱脚部分，可有效防止渗漏。如出现漏水，应及时排查并按照设计图纸修复连接部位。

小结

鸡舍拱形波纹钢屋盖具有结构可靠、造价经济、施工快速等特点，是现代化养殖场的优良选择。江苏杰达钢结构工程有限公司具有多年的拱形屋盖设计与施工经验，能够根据不同地区的气象条件和客户需求，提供定制化的拱形屋盖解决方案，确保工程质量和使用安全。
