宿迁泗洪粮库拱形屋顶改造与仓间罩棚新建

粮库仓间罩棚的更新改造是保证粮食储存安全的重要工作。宿迁泗洪石集粮库采用拱形波纹钢屋盖的改造升级方案，通过对老化采光带的更换、新建钢结构支撑体系和安装新的拱形屋顶，使得粮库的防水防晒性能得到显著提升。该工程跨度18米、长度120米，部分区段为现有屋顶的延伸加建，采用海蓝色彩色镀锌钢板，并配置泛水板系统，确保了优异的排水效果。

工程概况与改造内容

工程基本参数

泗洪粮库拱形屋顶改造升级工程的主要技术指标：

• 屋顶形式：拱形波纹钢屋盖
• 跨度规格：18米
• 长度规格：120米（部分区段为延伸加建约10米）
• 屋面材料：海蓝色彩色镀锌钢板（Q280B级或同等）
• 工程类型：混合型（新建+改造+延伸）
• 建造方：江苏杰达钢结构工程有限公司
• 竣工时间：2019年4月至5月

改造升级内容

该项目涉及以下几个主要工作内容：

• 采光带更换：原有粮库屋顶的采光带已严重腐烂老化，本次改造完全更换为新的拱形屋盖
• 支撑结构新建：在原有粮库屋顶上方新建水泥短柱和H钢梁系统

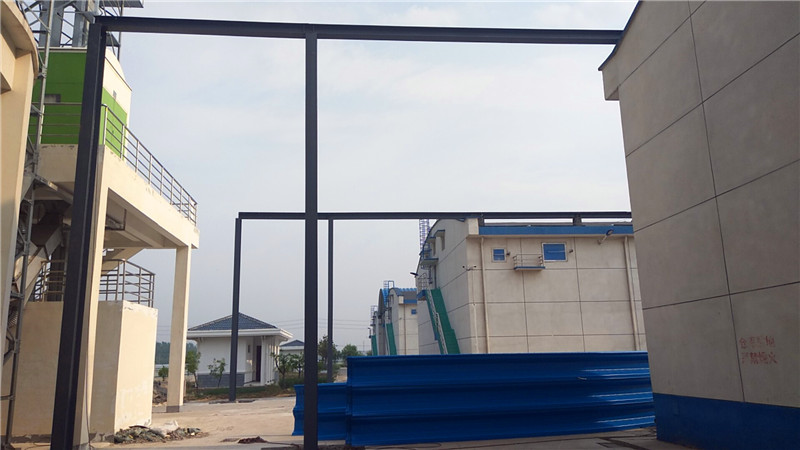

• 外接钢结构：为了覆盖粮仓之间的空隙，新建钢结构立柱和梁系统
• 屋顶安装：在新建的H钢梁系统上安装拱形波纹钢屋盖
• 防水排水：配置泛水板和排水系统，将屋顶雨水引流到原有粮库天沟

施工工艺与现场实施

现场勘查与准备

施工前对现场进行了详细的勘查与评估：

• 原有设施调查：通过现场观察确认了粮库屋顶的水泥短柱分布和老化采光带的情况
• 结构评估：对现有建筑的荷载能力进行评估，确定新增支撑结构的设计方案

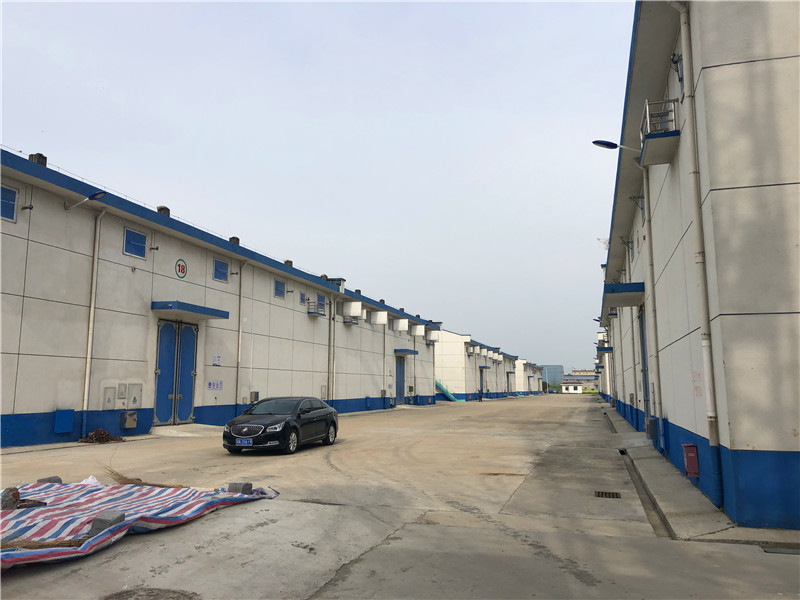

• 三栋粮仓布局：粮库共有三栋相邻的粮食储备仓房，第一、二栋之间需要新建仓间罩棚
• 外接钢结构位置：确定在原有仓房侧面延伸出的钢结构位置和高度

支撑结构施工

新建的支撑结构是安装拱形屋顶的基础：

• 水泥短柱利用：原有粮库屋顶已有多根水泥短柱，这些短柱成为新H钢梁的支撑点

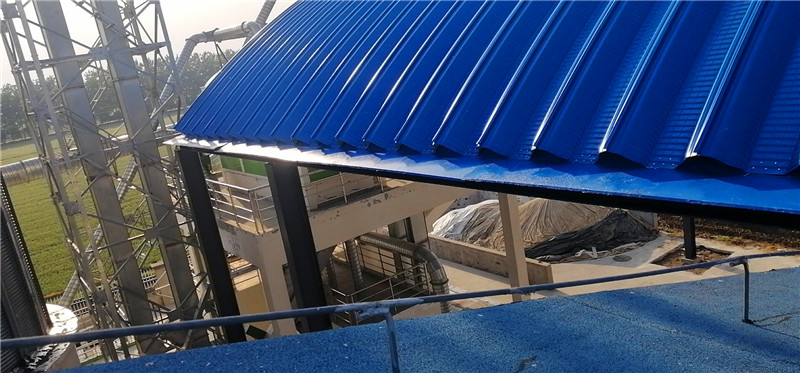

• H钢梁安装：在水泥短柱上放置H钢梁，形成主要的跨度支撑结构
• 托板焊接：在H钢梁上焊接托板，为屋盖板的安装预留接点
• 外接钢结构：在粮库侧面新建钢结构立柱和梁，拓展支撑范围
• 整体校正：确保所有支撑结构处于同一水平面，为后续屋顶安装奠定基础

拱形屋顶吊装与安装

海蓝色拱形屋顶的吊装是工程的关键环节：

• 屋顶色选：采用海蓝色彩色镀锌钢板，具有美观外观和良好的耐候性
• 泛水板配置：在H钢和托板上方安装泛水板，确保水流顺利引流

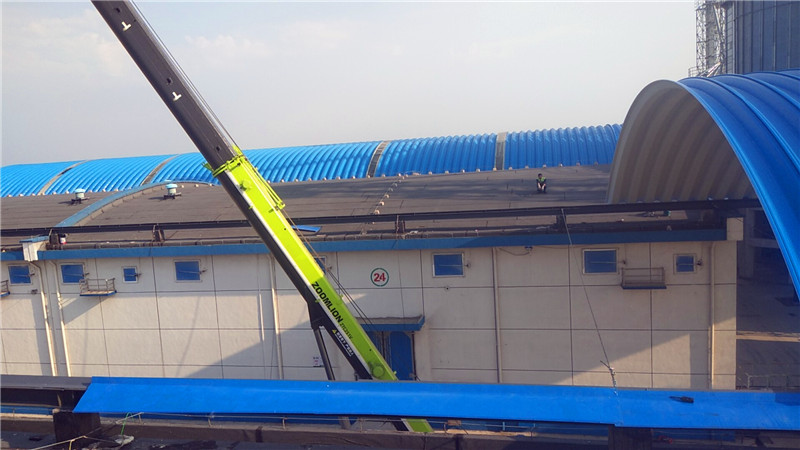

• 分段吊装：大型仓间罩棚分段进行吊装，从钢结构立柱侧开始安装
• 精确对接：每个吊装段的屋顶板材之间采用搭接或咬合方式连接，确保密封性
• 固定加固：吊装就位后，用自攻螺钉等紧固件将屋顶板材固定在支撑结构上

延伸加建施工

除了新建两栋粮仓之间的罩棚，还需要对原有屋顶进行延伸加建：

• 现状评估：原有一栋拱形波纹钢屋盖仓间罩棚需要延伸加建
• 延伸长度：增加约10米长的仓间罩棚，与原有屋顶无缝衔接
• 结构一致：延伸部分采用相同的拱形波纹钢屋盖结构和海蓝色材料
• 支撑扩展：在原有粮库屋顶边缘新建外接钢结构立柱和H钢梁
• 排水连接：延伸屋顶的泛水板同样连接到原有天沟系统，形成整体排水体系

防水排水系统设计

泛水板系统

泛水板是拱形屋顶防水的关键：

• 材料选择：采用与屋顶相同材质的海蓝色彩色镀锌钢板
• 安装位置：放置在H钢和托板的上方，屋顶板材的下方
• 水流引导：泛水板的坡度设计使雨水自然向原有粮库天沟流动
• 连接密封：泛水板与屋顶板材采用咬合或焊接方式连接，确保无缝隙
• 排水畅通：定期检查泛水板和天沟，清除落叶和杂物，保持排水畅通

整体排水效果

完整的防水排水体系确保了工程的长期使用效果：

• 新屋面排水：新建的拱形屋顶上的雨水通过泛水板流向天沟
• 原有屋面排水：原有粮库屋顶的雨水继续通过现有天沟排泄
• 集中排放：所有雨水最终通过粮库的排水系统集中排放
• 防渗防漏：完全杜绝了积水现象，有效保护了粮食储存环境

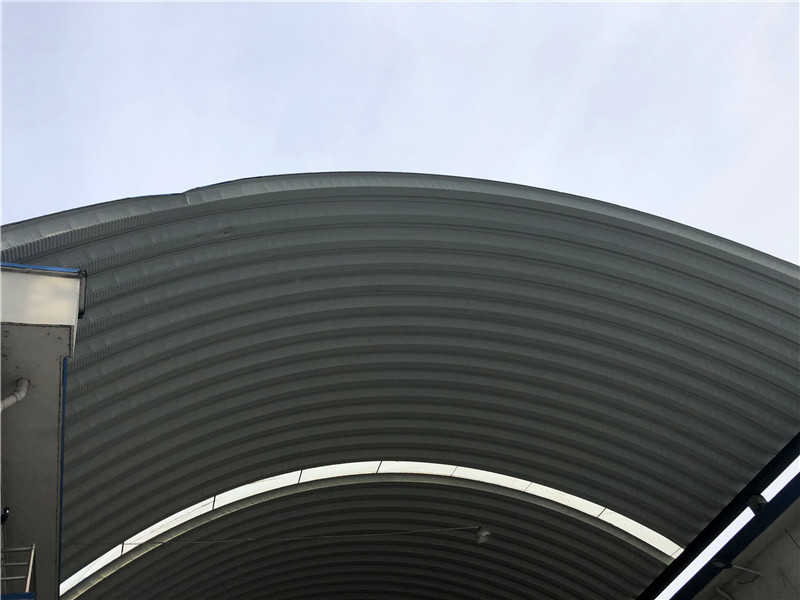

竣工成果展示

经过施工团队的精心施工，泗洪粮库的拱形屋顶改造工程顺利完成：

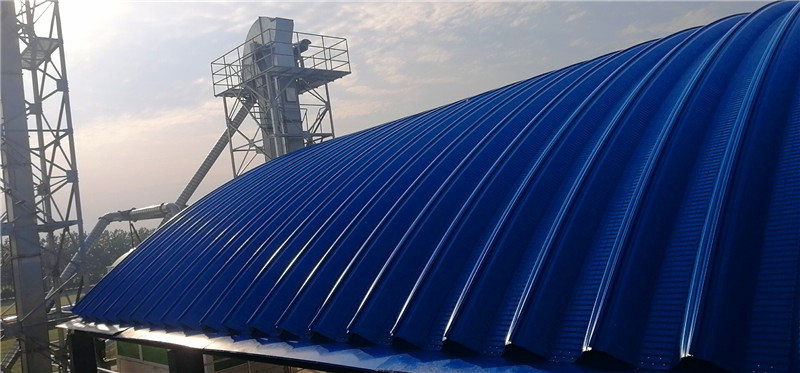

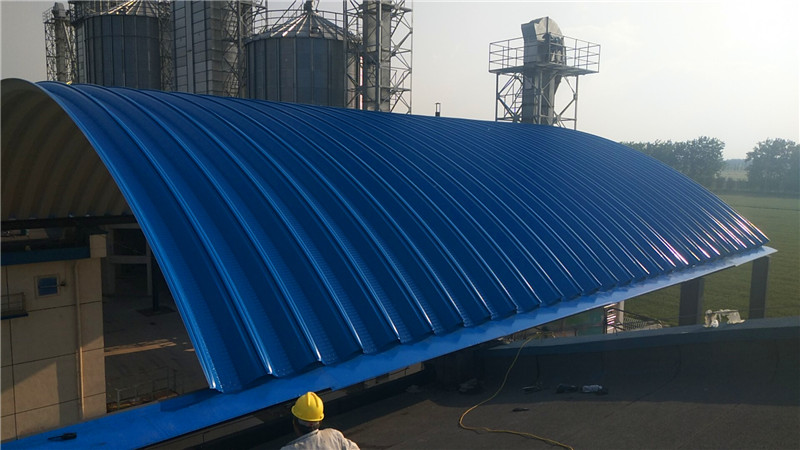

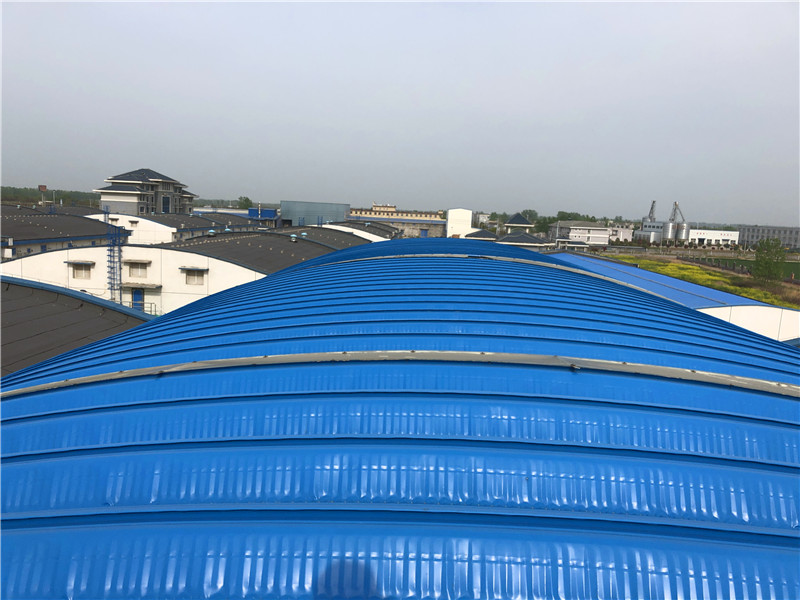

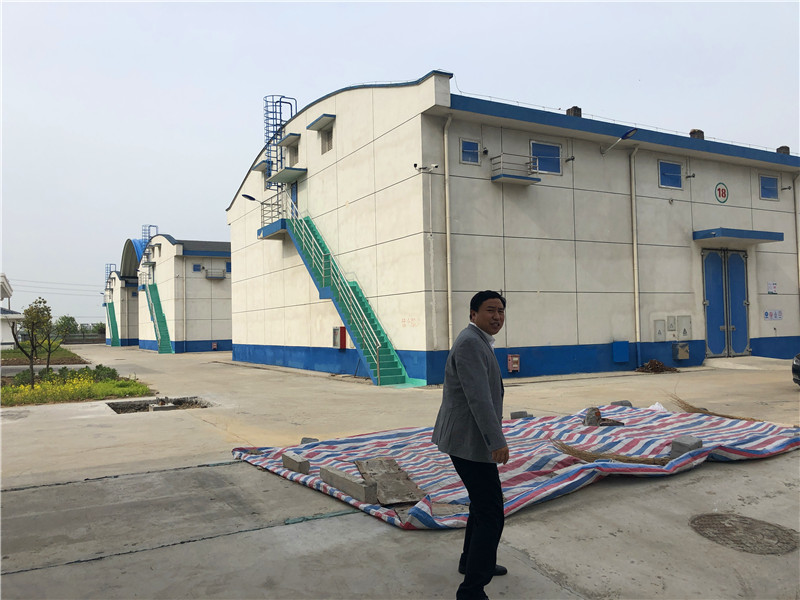

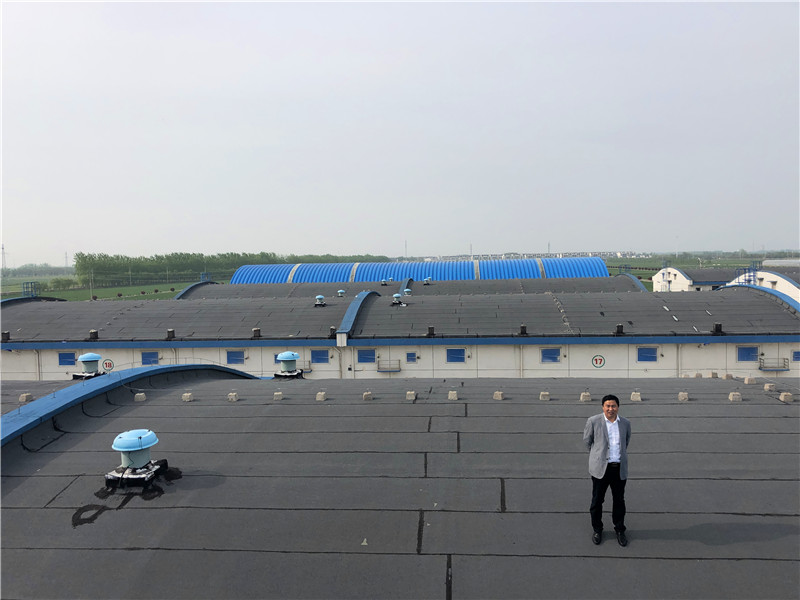

• 外观亮丽：海蓝色的拱形屋顶在阳光下闪闪发光，给粮库增添了现代感
• 结构完整：新建和延伸的屋顶形成了统一的整体，布局合理
• 防水可靠：完善的泛水板和排水系统确保了屋顶的防水性能
• 使用快捷：改造完成后立即投入粮食储存使用，工程效益显著
• 质量确保：通过严格的质量检查和验收，确保了每个环节的施工质量

常见问题

为什么粮库改造中要更换采光带？

原有的采光带经过长期的日晒雨淋已经严重腐烂，不仅失去了透光功能，而且容易造成漏水和渗漏，影响粮食储存的安全性。采用拱形屋盖直接替换，既解决了防水问题，又简化了维护。

泛水板的作用是什么？

泛水板是连接屋顶和支撑结构之间的防水层。它阻止雨水沿着H钢梁向下流动，而是引导水流向天沟系统排泄。这是现代钢结构屋顶的标准做法，可以有效防止钢结构的腐蚀。

如何防止屋顶与支撑结构间的积水？

施工时要确保泛水板有适当的坡度（通常2-3%），使雨水自然向天沟流动。同时要定期清理泛水板和天沟，防止落叶和杂物阻塞排水通道。在泛水板与屋顶边缘接合处采用咬合或焊接方式，防止水分进入。

小结

宿迁泗洪粮库的拱形屋顶改造工程充分展现了现代钢结构技术在粮库改造升级中的优势。通过采用海蓝色拱形波纹钢屋盖结构、科学的泛水板排水系统和规范的施工工艺，江苏杰达钢结构工程有限公司成功地将一个老化的粮库改造成为具有现代感、防水效果优异的粮食储存设施。该项目的完成为其他粮库的改造升级提供了参考借鉴，展示了拱形屋顶在粮食储备基础设施中的可靠性和经济性。
