新疆昌吉40m超大跨拱形屋顶图纸

新疆昌吉40米超大跨拱形屋顶工程

超大跨度的拱形屋顶应用于大型工业厂房。新疆昌吉项目采用39.4米和40米两种超大跨拱形屋顶设计，分别覆盖40米和80米的长度，无需中间支柱，为大型工业生产提供开阔的内部空间。

工程规模与参数

该项目包含两套拱形屋顶方案：

• 方案一：跨度39.4米，长度40米
• 方案二：跨度40米，长度80米
• 项目地点：新疆昌吉
• 结构类型：无梁拱形波纹钢屋盖
• 应用场景：大型工业建筑

超大跨拱形屋顶特点

40米级别的拱形屋顶属于超大跨设计，具有以下特点：

• 无梁无柱内部空间：40米跨度无需中间支撑，形成完全开放的使用空间
• 优化的拱形曲线：通过科学计算确定优良拱形曲线，实现均匀受力
• 高强度钢板：采用1.35毫米及以上厚度的高强度彩板
• 灵活的平面分割：可根据工艺要求灵活安排内部布局
• 快速的施工周期：模块化制造和安装，缩短工期

设计与制造工艺

超大跨拱形屋顶的设计和制造对精度要求极高：

• 结构设计：采用有限元分析软件进行三维空间计算
• 材料选择：采用国际品牌高强度彩色镀锌钢板
• 现场制造：利用专业拱形屋顶压型机组制造拱板
• 质量控制：每批材料和成品都进行严格检验

常见问题解答

40米跨的拱形屋顶在地震中是否安全？

拱形结构具有良好的抗震性能，通过设计验证可满足当地抗震要求。采用高强度钢材和可靠的连接方式，整体性和稳定性有保障。

这种超大跨屋顶如何进行日常维护？

每3～5年进行一次全面检查，关注屋顶表面涂层状况、连接螺钉松动情况、排水系统畅通度等，必要时进行维修加固。

小结

新疆昌吉40米拱形屋顶工程代表了江苏杰达钢结构工程有限公司在超大跨距拱形屋盖领域的技术能力，为大型工业建筑提供了经济高效的屋顶覆盖解决方案。

文中所示图纸分为两份，一份为跨度39.4米，长度40米的拱形屋顶，另一份为宽度40米，长度80米的拱形屋顶。该图纸只有拱形屋顶的简图，并没有节点详图，。项目地点在新疆昌吉。

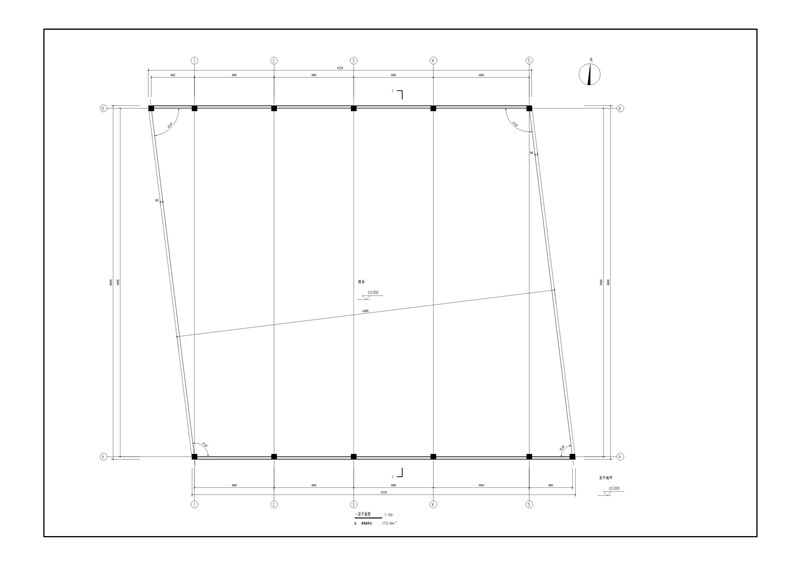

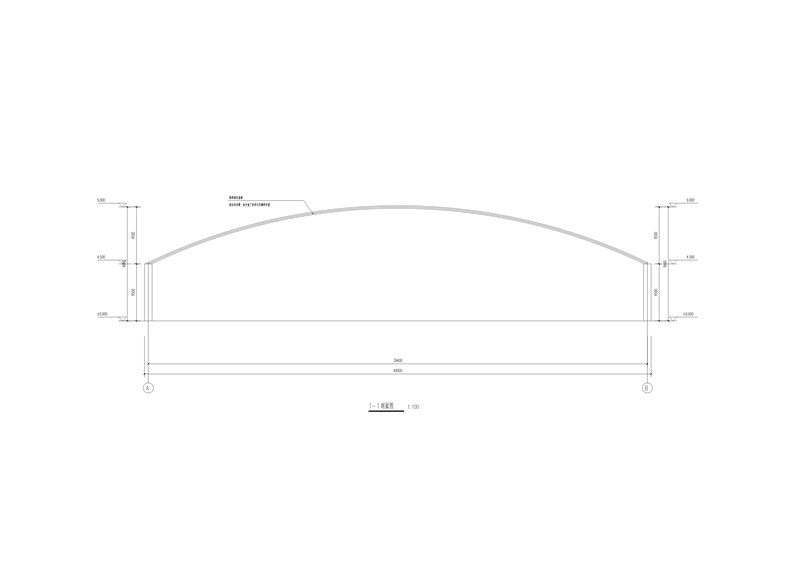

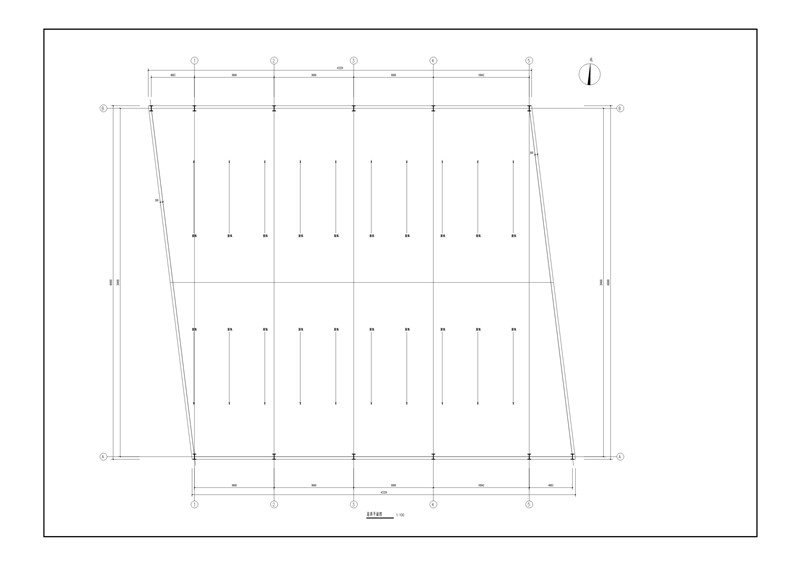

一：下面三张图片为39.4米跨拱形屋顶图纸

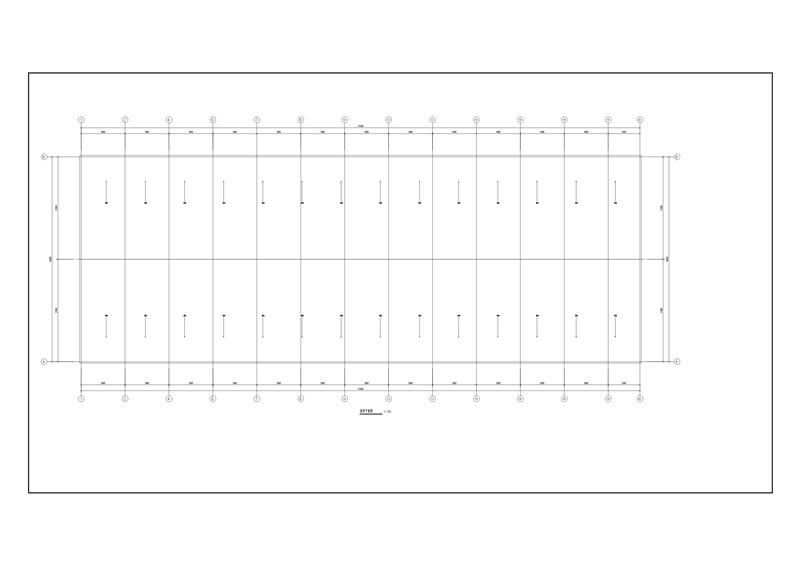

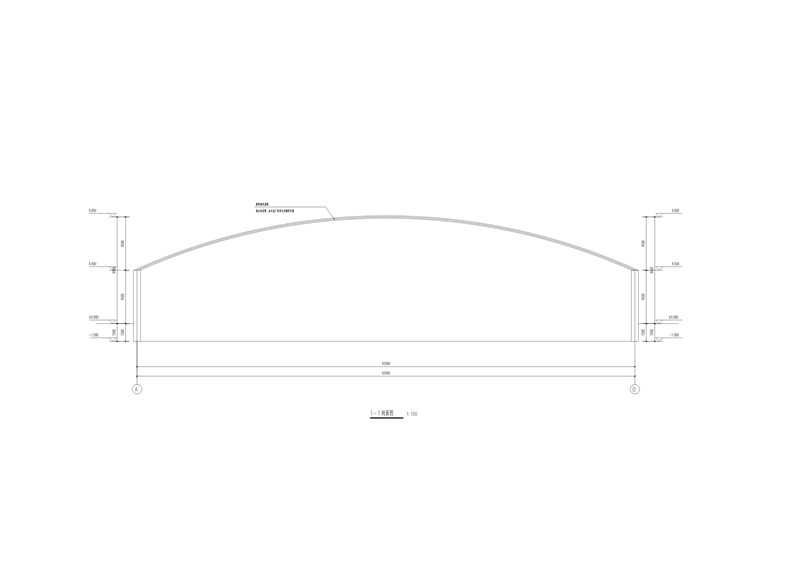

二：下面三张图片为40米跨拱形屋顶图纸

友情提示：如需下载文中所述拱型波纹钢屋盖结构相关图纸图集及其他资料，请联系杰达钢构获取帮助！
