湖北黄冈21米跨拱形屋顶料棚工程设计方案

湖北黄冈誉象料场拱形波纹钢屋盖工程是一项大跨度的钢结构屋顶项目。该工程由4栋相同的拱形屋顶料棚组成，每栋跨度21米，长度18.6米，单栋建筑面积约375m²，总建筑面积约1500m²。屋顶采用拱形波纹钢屋盖结构，下部采用钢筋混凝土柱、梁和柱下独立基础，成为一座结构合理、造价经济的现代化粮食储存设施。

工程基本概况

工程特点

• 项目名称：誉象料场拱形波纹钢屋盖工程
• 工程地点：湖北黄冈
• 建筑面积：约1500m²（4栋×375m²）
• 屋顶形式：拱形波纹钢屋盖
• 跨度：21米/栋
• 长度：18.6米/栋
• 栋数：4栋
• 下部结构：钢筋混凝土柱、梁，柱下独立基础
• 基准标高：P0.000为室内地坪面标高

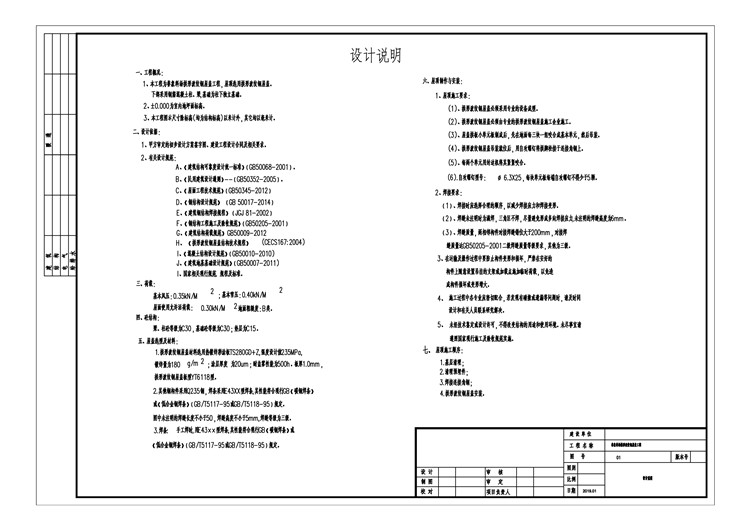

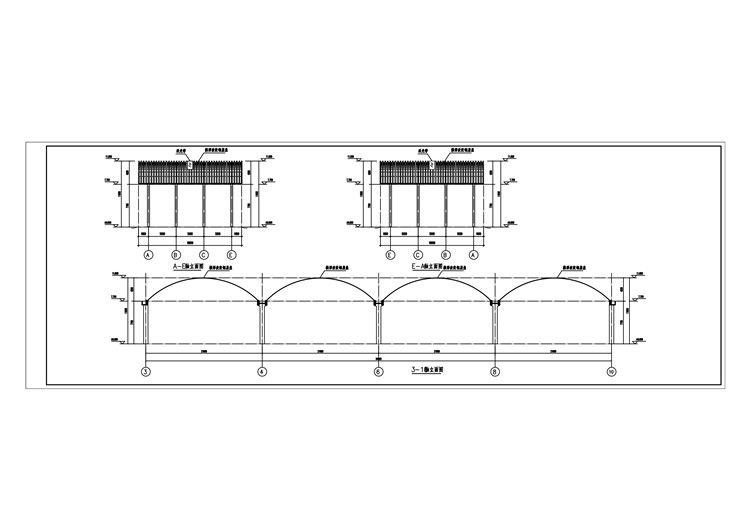

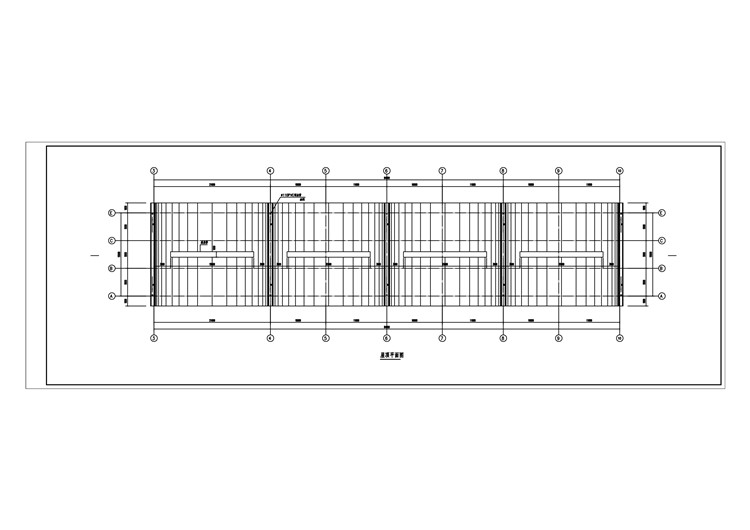

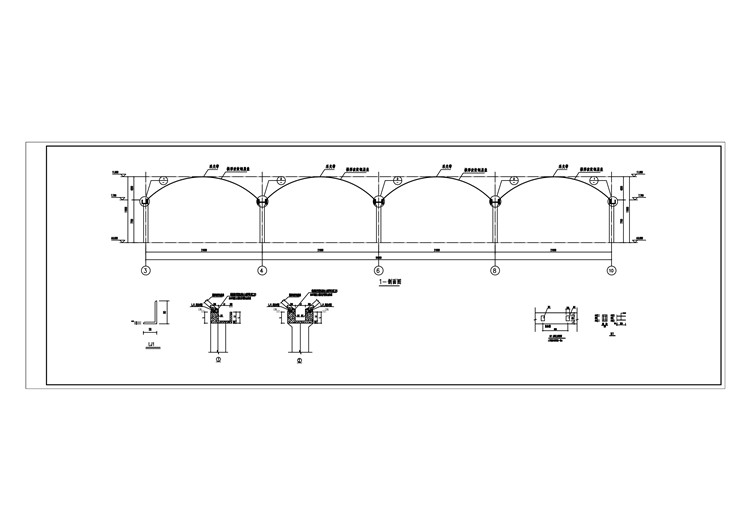

图纸尺寸标注

本工程图示尺寸除标高（均为结构标高）以米计外，其它均以毫米计。所有尺寸均按图纸标注为准，不得以比例尺量取。

设计依据与规范

主要设计依据

• 甲方审定的初步设计方案签字图、建设工程设计合同及相关要求
• 国家现行的各项建筑结构和钢结构设计规范

设计规范清单

• GB50068-2001《建筑结构可靠度设计统一标准》
• GB50352-2005《民用建筑设计通则》
• GB50345-2012《屋面工程技术规范》
• GB 50017-2014《钢结构设计规范》
• JGJ 81-2002《建筑钢结构焊接规程》
• GB50205-2001《钢结构工程施工及验收规范》
• GB50009-2012《建筑结构荷载规范》
• CECS167:2004《拱形波纹钢屋盖结构技术规程》
• GB50010-2010《混凝土结构设计规范》
• GB50007-2011《建筑地基基础设计规范》

工程荷载设计

气象荷载参数

• 基本雪压：0.40kN/m²
• 基本风压：0.35kN/m²
• 地面粗糙度：B类
• 屋面使用允许活荷载：0.30kN/m²

混凝土结构设计

混凝土强度等级

• 梁、柱混凝土等级：C30
• 基础混凝土等级：C30
• 垫层混凝土等级：C15

屋顶结构选型与材料

拱形波纹钢屋盖材料规格

• 材料类型：热镀锌彩涂板TS280GD+Z
• 强度设计值：235MPa
• 板厚：1.0mm
• 镀锌量：180g/m²
• 涂层厚度：20μm
• 耐盐雾性能：500h
• 波形型号：YT6118型

其他钢构件材料

• 连接角钢等钢构件：采用Q235钢
• 焊条类型：E43XX型焊条
• 焊条规范：GB/T5117-95（碳钢焊条）或GB/T5118-95（低合金钢焊条）
• 未注明的焊缝长度：不小于50mm
• 未注明的焊缝高度：不小于5mm
• 焊缝质量等级：三级（两相邻构件对接焊缝错位大于200mm时为二级）

屋顶制作与安装工艺

施工基本要求

• 拱形波纹钢屋盖必须采用专业的设备进行成型
• 施工必须由专业的拱形波纹钢屋盖施工企业承建
• 严禁在安好的构件上随意设置吊挂支架或加载临时荷载，防止构件变形和损坏
• 施工过程中各专业应密切配合，发现碰撞或遗漏应及时联系处理

拱板制作与安装顺序

• 拱板小单元板制成后，先在地面每三块一组咬合成基本单元
• 然后整体吊装至安装位置
• 吊装就位后，用自攻螺钉将拱脚栓接于连接角钢上
• 相邻两个单元用封边机将其紧紧咬合

自攻螺钉规格与安装

• 规格：6.3×25
• 数量：每块单元板每端自攻螺钉不得少于5颗
• 安装：确保拱板与支撑点的可靠连接

焊接施工要求

• 焊接时应选择合理的顺序，以减少焊接应力和焊接变形
• 焊缝未注明时为满焊，三角区不焊，尽量避免形成多向焊接应力
• 两相邻构件对接焊缝错位大于200mm时，焊缝质量达GB50205-2001二级焊缝质量等级要求
• 其他焊缝为三级质量等级
• 未注明的焊缝高度为6mm

屋顶施工工序

施工步骤顺序

1. 基层清理：清理混凝土支撑面，确保平整无杂物
2. 清理预埋件：检查和清理预埋的角钢、垫板等连接件
3. 焊接连接角钢：按设计要求焊接屋盖支撑用的连接角钢
4. 拱形波纹钢屋盖安装：进行屋盖单元板的吊装、定位、螺栓连接和咬合封边

施工注意事项

• 运输及操作过程中要防止构件变形和损坏
• 未经技术鉴定或设计许可，不得改变结构的用途和使用环境
• 未尽事宜请遵照国家现行施工及验收规范实施
• 各施工专业间应密切配合，及时解决施工中的问题

常见问题

为什么要采用YT6118型波纹板？

YT6118型是拱形屋顶应用最广泛的波纹板型，具有良好的刚性和经济性。上槽口宽61cm，槽深18cm，能够提供足够的承载力和防水性能，同时便于安装和快速施工。

热镀锌彩涂板的防腐效果能保证多久？

该工程采用的TS280GD+Z板，镀锌量为180g/m²，涂层厚度为20μm，耐盐雾性能达500h。在一般环境下，防腐寿命可达30年以上。在沿海地区或特殊腐蚀环境下，可增加镀锌量或涂层厚度。

拱形屋顶安装采光带有什么特点？

在每栋拱形屋顶上方安装采光带，可以增加室内采光，改善工作环境，降低照明成本。采光带的安装不影响屋顶的防水性和整体结构性能，但要确保采光带的连接处采取防水措施。

小结

湖北黄冈誉象料场拱形波纹钢屋盖工程采用大跨度、低造价的拱形屋面结构，充分发挥了波纹钢板的强度高、自重轻、施工快的优势。江苏杰达钢结构工程有限公司在此类项目中积累了丰富的设计和施工经验，可为各类料场、厂房、仓储建筑提供完整的拱形屋顶解决方案。如需了解更多关于21米跨或其他规格拱形屋顶的设计方案和图纸资料，欢迎与我们联系。
