江西宜春丰城21米跨双层拱形屋顶粮库工程设计

江西宜春丰城粮库拱形屋顶工程是一项大跨度、保温性能好的拱形波纹钢屋盖工程。该项目采用创新的双层拱形屋盖结构，上层波纹板厚度为0.7mm，下层厚度为1.2mm，中间填充50mm厚度的保温棉，实现了优良的防水和保温性能。工程跨度为21米，长度为40～60米不等，总建筑面积约8000m²，采用钢筋混凝土柱排架结构配合拱形波纹钢屋盖，结构形式合理、经济实用。

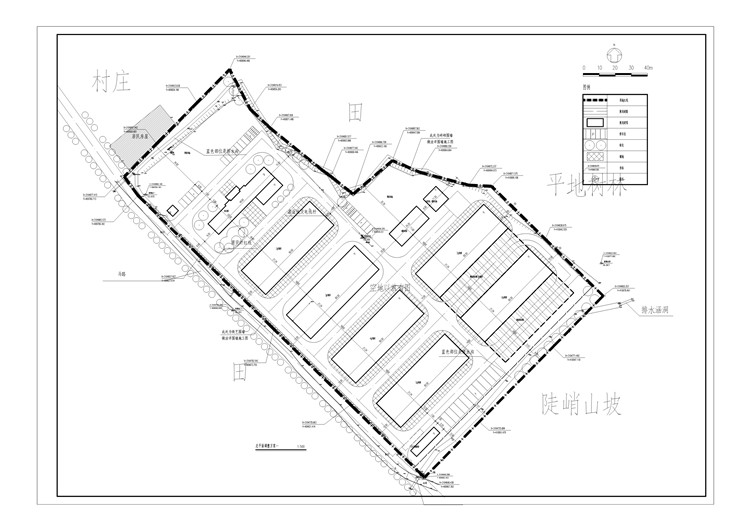

工程基本信息

工程位置与规模

• 项目地点：江西省宜春市丰城市淘沙镇
• 建筑面积：约8000m²
• 跨度：21米
• 长度：40～60米（可根据需要调整）
• 结构类型：钢筋混凝土柱加砖墙排架结构
• 屋面形式：双层拱形波纹钢屋盖

工程特点

• 双层屋盖结构提供保温隔热功能
• 上层板厚0.7mm，下层板厚1.2mm
• 中间50mm保温棉隔离
• 专为散装粮食（稻谷）6.3米堆高设计
• 设计使用年限50年

尺寸标注说明

本工程全部尺寸除注明外，均以毫米为单位；标高以米为单位。所有尺寸均按图纸标注为准，不得以比例尺量取。

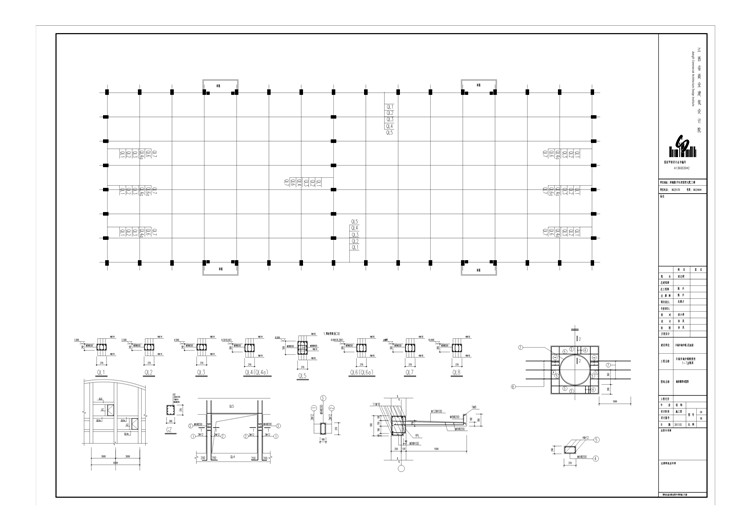

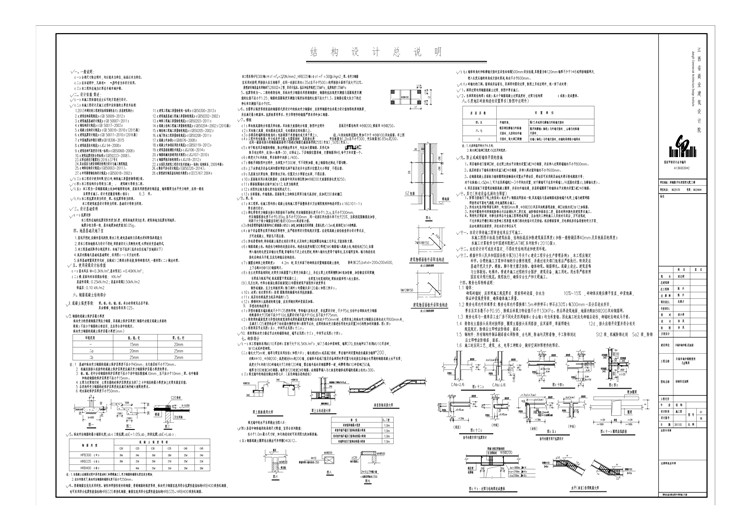

设计依据与规范体系

工程设计基本依据

• 经业主认可的初步设计方案
• 2013年颁发的工程建设标准强制性条文（房屋建筑部分）
• 国家现行设计与施工规程规范

主要技术设计规范

• GB50009-2012《建筑结构荷载规范》
• GB50007-2011《建筑地基基础设计规范》
• GB50017-2003《钢结构设计规范》
• GB50010-2010(2015版)《混凝土结构设计规范》
• GB50011-2010(2016版)《建筑抗震设计规范》
• GB18306-2015《中国地震动参数区划图》
• JGJ94-2008《建筑桩基技术规范》
• GB50068-2008《建筑结构可靠度设计统一标准》
• GB50223-2008《建筑抗震设防分类标准》
• GB50300-2013《建筑工程施工质量验收统一标准》
• GB50202-2002《建筑地基基础工程施工质量验收规范》
• GB50203-2011《砌体工程施工质量验收规范》
• GB50204-2002(2010版)《混凝土结构工程施工质量验收规范》
• GB50205-2002《钢结构工程施工质量验收规范》
• GB50208-2011《地下防水工程质量验收规范》
• JGJ18-2012《钢筋焊接及验收规程》
• JGJ107-2010《钢筋机械连接通用技术规程》
• GB50320-2014《粮食平房仓设计规范》
• CECS167:2004《拱型波纹钢屋盖结构技术规程》

抗震与安全等级

抗震设计参数

• 抗震设防烈度：6度
• 基本地震加速度值：0.05g
• 地震分组：第一组
• 建筑场地类别：Ⅱ类
• 建筑场地：抗震有利地段
• 梁、柱抗震等级：四级

结构安全等级与耐火等级

• 结构安全等级：二级
• 建筑耐火等级：二级
• 抗震类别：丙类
• 建筑桩基设计等级：丙级
• 基础设计等级：丙级
• 砌体施工质量控制等级：B级

工程荷载设计标准

气象荷载参数

• 基本风压：W = 0.3kN/m²
• 基本雪压：S = 0.40kN/m²

屋顶荷载设计值

• 屋盖恒荷载：0.25kN/m²
• 屋盖活荷载：0.50kN/m²
• 保温层荷载：0.10kN/m²
• 楼、屋面均布活荷载标准值：见各层平面图

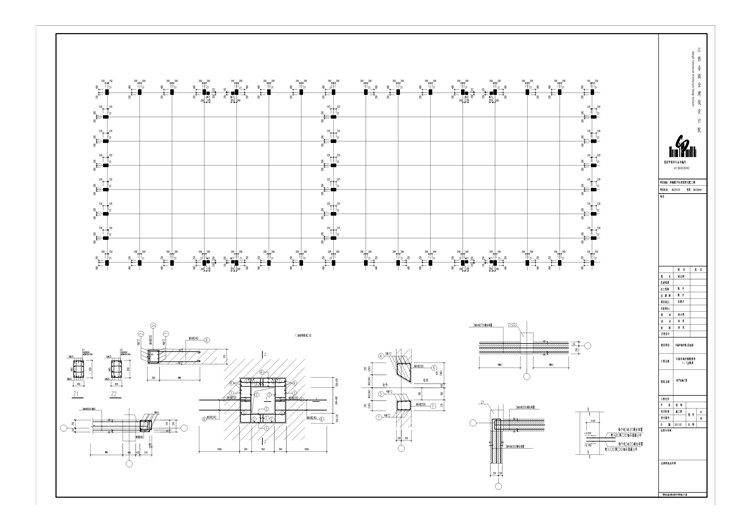

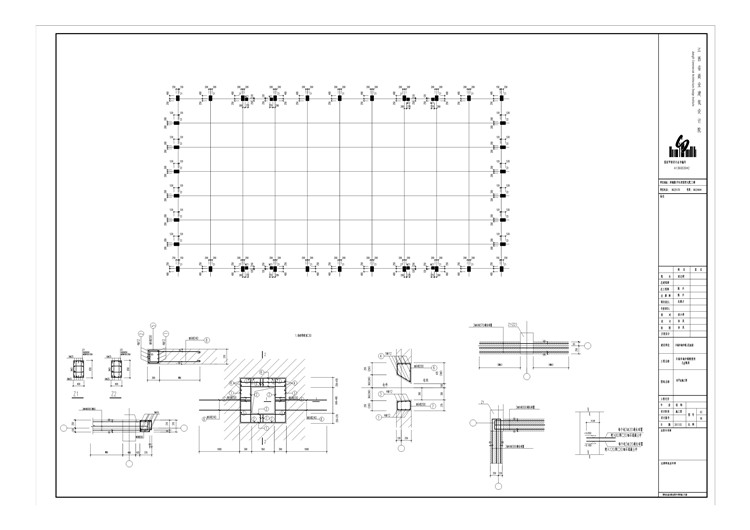

混凝土结构设计

混凝土强度等级

• 梁、板、柱、墙、桩、承台混凝土等级：见各层平面
• 楼梯、构造柱等：采用C25

钢筋保护层最小厚度

纵向受力的普通钢筋及预应力钢筋的混凝土保护层厚度（钢筋外边缘至混凝土表面的距离）不应小于钢筋的公称直径。具体厚度要求详见施工图纸。

钢筋规格与强度等级

• HPB300钢（Φ130）：fy = f'y = 270N/mm²
• HRB335钢（Φ131）：fy = f'y = 300N/mm²
• 梁、柱受力钢筋：宜采用对接焊，焊接接头应互相错开
• 同一连接区段内（35d且不小于500mm）的焊接接头面积不应大于50%

钢筋焊接要求

• 受拉板筋搭接长度：1.2la且不小于300mm
• 受压板筋搭接长度：0.85la及200mm
• 在同一截面有接头的钢筋截面面积：受拉不得超过25%，受压不得超过50%
• 跨度大于4米的板要求板跨中起拱L/400

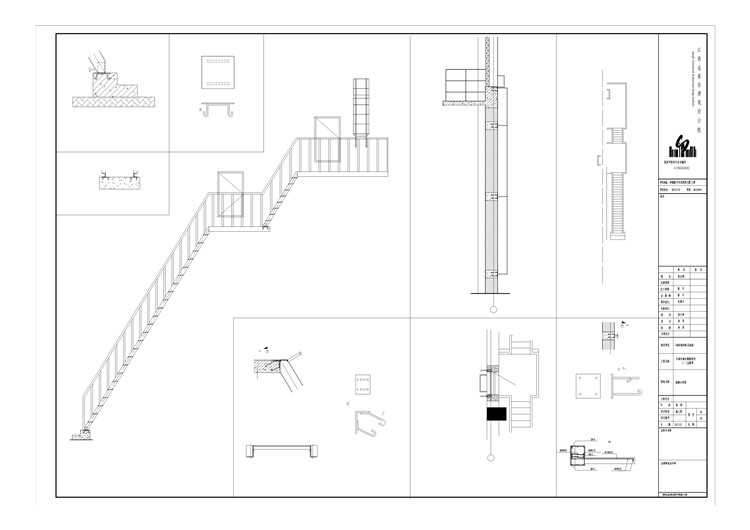

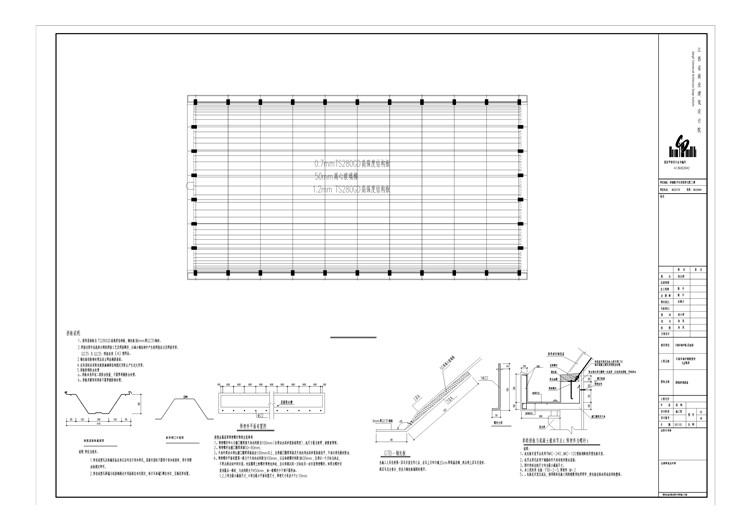

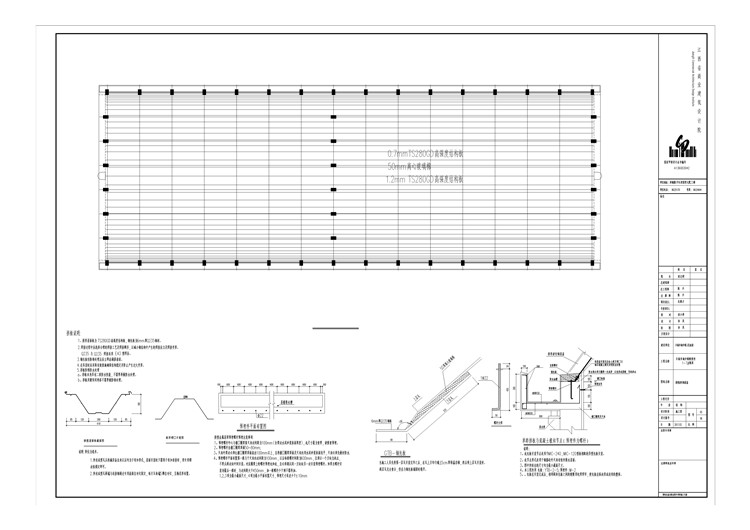

拱形波纹钢屋盖设计

屋盖材料规格

• 屋盖钢材：TS280GD+Z型
• 设计抗拉、抗压、抗弯强度：235MPa
• 抗剪强度：135MPa
• 上层板厚：0.7mm
• 下层板厚：1.2mm
• 中间保温棉：50mm厚

焊接材料要求

• 焊条类型：E43XX型焊条
• 性能符合：GB/T5117-95或GB/T5118-95
• 焊条规范：《碳钢焊条》或《低合金钢焊条》
• 焊缝未注明时：满焊，三角区不焊
• 未注明焊缝高度：6mm
• 焊缝质量等级：二级或三级（取决于构件对接焊缝位置）

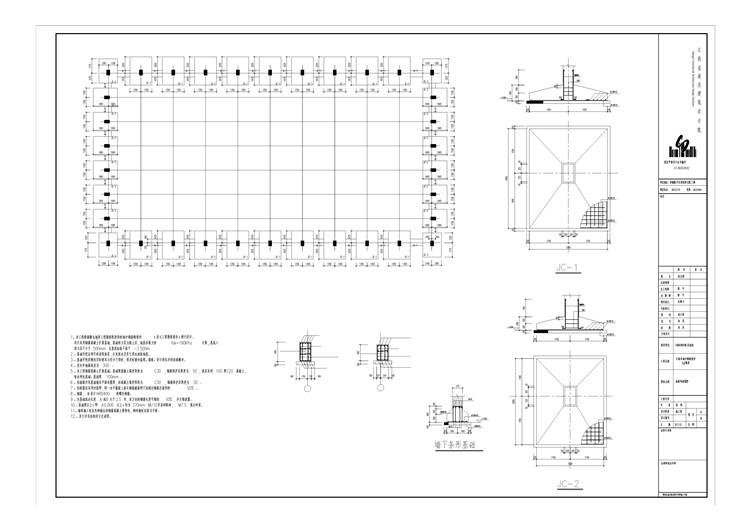

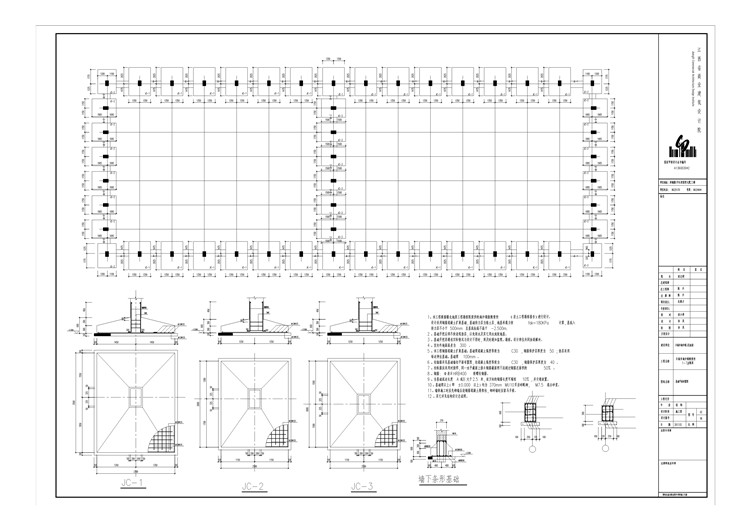

地基基础施工要求

• 基坑开挖时应做好防排水工作，避免基础持力层遇水浸蚀
• 场地情况与设计不符时须提请设计人员处理
• 本工程基础沉降符合规范要求
• 条形基础埋置深度变化时应做成1:2跌级台阶连接
• 底层内隔墙无基础或基础梁时按图示方法处理

常见问题

为什么采用双层屋盖结构而不是单层？

双层屋盖结构中间填充保温棉，可以有效隔离室内外温度差异，提高粮食储存的温度稳定性，防止凝结水的产生，对粮食品质保护更有利。虽然造价略高，但能显著延长粮食的储存期限，提高经济效益。

散装粮食6.3米堆高是如何确定的？

6.3米堆高是根据粮食种类（本设计为稻谷）、粮食的压力性质、建筑的结构承载能力综合确定的。这个高度使得粮食的堆积应力和建筑的承载能力达到均衡，既能充分利用建筑空间，又不会对结构造成过大压力。

拱形屋盖与下层混凝土结构如何连接？

拱形屋盖安装在混凝土天沟内的三角板上，通过预埋件、角钢和自攻螺钉实现连接。这种连接方式既保证了屋盖的可靠支撑，又便于屋盖的快速安装，同时也便于以后的维修保养。

小结

江西宜春丰城粮库拱形屋顶工程采用双层屋盖、中间保温的创新设计，结合钢筋混凝土排架结构，为粮食储存提供了安全、舒适的环境。江苏杰达钢结构工程有限公司在此类大跨度拱形屋顶工程中拥有丰富的设计施工经验，能为各类粮库、仓储建筑提供完整的技术方案。如需了解更多21米跨或其他规格拱形屋顶的设计方案、技术参数或图纸资料，欢迎联系我们。
