河南三门峡煤堆场64米无梁拱形屋顶工程设计方案

工业企业的煤堆场建设面临防尘、防雨、防氧化等多重挑战。河南三门峡地区的东方希望铝业有限公司承担煤炭储存任务，为满足煤堆场的标准化管理要求，在煤堆场上方增设了无梁拱形屋顶罩棚。该工程采用大跨度拱形波纹钢屋盖结构，覆盖面积4224平方米，设计使用年限30年，是工业建筑中大跨度屋顶应用的典范。

项目基本情况

工程概况

项目名称：东方希望（三门峡）铝业有限公司煤气工区3#煤堆场无梁拱形屋顶罩棚。工程用途为防尘、防雨、并实现煤堆场的标准化管理。建筑平面尺寸为长66米、宽64米，内部包含粉煤棚一个，尺寸为长13.5米、宽10.2米。

工程特点

本工程采用无梁拱形屋顶（也称波纹拱顶），即整个屋顶由波纹钢板组成，不需要中间支柱或横梁，充分利用内部空间。这种结构形式既能实现大跨度覆盖，又能提供宽敞的内部操作空间，特别适合工业生产场景的要求。

地理环境与气候条件

气象条件分析

三门峡地区的气候条件对建筑设计有重要影响：

• 温度：年平均气温10.5℃，极端最低-20℃，极端最高39.4℃，温差大
• 湿度：空气相对湿度55%，相对干燥
• 降雨：年平均降雨量620.9mm，日最大降雨量90.6mm，年降雨天数50天
• 风力：主导风向西北风，年最大风速25m/s
• 蒸发：年蒸发量1930.5mm，蒸发量大
• 其他：年无霜期200天，可能出现地震和沙尘暴

设计荷载确定

根据当地气象条件，特别是年最大风速25m/s和日最大降雨量90.6mm，在屋顶设计中需要充分考虑风荷载和雪荷载（虽然三门峡降雪较少，但需要考虑突发极端天气）。同时还需考虑消防水喷淋装置的吊装荷载（每点35kg，整体15kg/m²水平投影面积）。

结构设计参数

屋顶覆盖面积

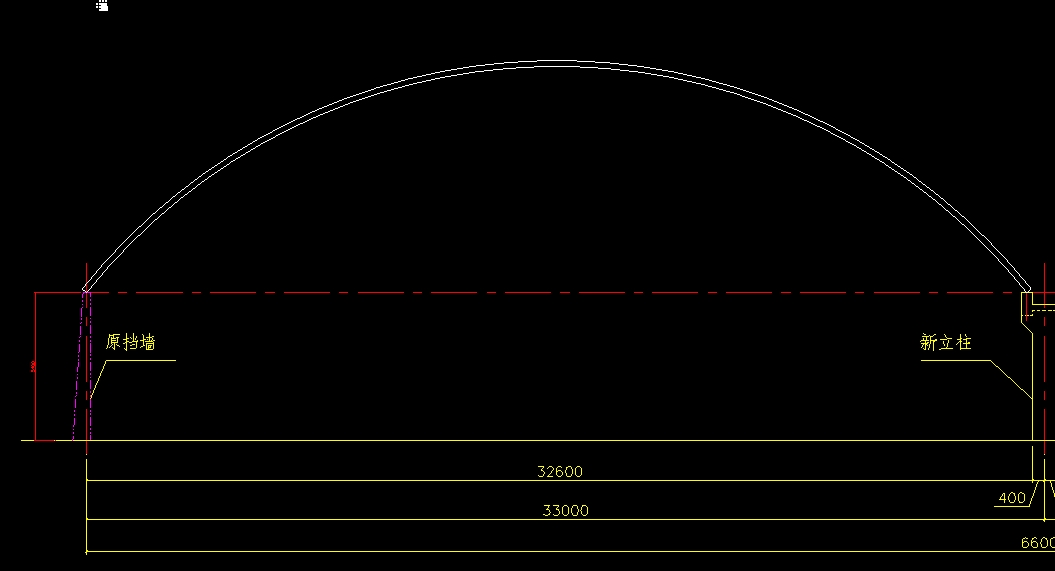

总覆盖面积4224平方米（66米×64米），采用无梁拱形屋顶结构，拱高不小于8米。内部包含粉煤棚（13.5米×10.2米），粉煤棚与外围棚的高度差需要在设计中充分考虑。

屋面板材规格

根据不同跨度采用不同厚度的板材：

• 38米跨度区间：采用TS350GD钢板，厚度1.5mm，型号为YX-205-610-1860
• 25米以下跨度区间：宜采用1.2mm厚板材
• 材料来源：屋面板材由上海宝钢总部生产，颜色为银灰色，表面采用聚酯面烤漆
• 钢材等级：Q235钢材，屈服强度≥235MPa，抗拉强度≥235MPa，延伸率≥12%

辅助材料

排水系统采用4毫米厚Q235普通碳素钢天沟，表面进行防腐涂漆处理。采光板采用聚碳酸酯（拜耳阳光板），厚度6毫米，透光率≥70％，传热系数≥2.6w/m²·k，单位重量1700g/m²，质保年限不低于10年。无动力通风器采用304不锈钢，直径500mm，保证10年内免维护。

施工工艺与技术方案

承载结构安装

承托式连接角钢是支撑屋盖的重要构件，采用80号和63号角钢焊接而成。角钢安装前需进行圈梁放线、抄平，确保：

• 水平误差不得超过±30mm
• 垫板面积不小于0.03㎡，焊接牢固可靠
• 焊接完工后进行复检，避免漏焊、假焊现象

屋面板制造与安装

屋面板的制造和安装工艺包括：

• 板材下料：根据设计跨度和拱高计算准确的直板尺寸
• 波纹成型：使用专业成型机组将平板压制成设计的波纹形状
• 地面锁边：三条拱板为一组，利用电动咬边机在地面进行咬接连接，提高整体刚度
• 就位固定：屋面拱板按装就位后，用M6.3自攻钉固定，数量根据跨度确定（跨度<18m时4个，<24m时5个，<35m时7个）
• 修补处理：屋面拱板安装全部后，其划漆处要用同色漆及时补好，确保防腐效果

防雷与防护设计

防雷措施

根据建筑防雷规范（GB50057-94）的规定，当屋顶所用板厚超过0.5mm时，金属屋面可以直接作为接闪器。本工程中38米跨采用1.5mm厚度、17.55米跨采用1.2mm厚度，都超过0.5mm的要求，因此屋面可直接作为避雷接闪器。具体做法为：从屋顶支座处连接角钢上焊引下线接地，或通过预埋件锚筋与梁柱钢筋连通。

防风防震性能

金属屋顶采用机械锁边连接技术，使整个屋顶成为一个整体的多次超静定空间薄壁结构。这种结构形式具有以下优势：

• 整体构造科学合理，抗风抗震性能优越
• 屋顶自重较小，抗震时荷载效应组合较低
• 根据防灾规范，一般情况下可不考虑地震效应
• 年最大风速25m/s的条件下，屋顶具有足够的风压抵抗能力

采光与照明方案

采光板设计

为改善屋顶内部的采光条件，设置采光板，基本参数为：

• 采光系数平均值为0.7Cav（％）
• 室内天然光临界照度为35（lx）
• 参照平面为距地面1米高度
• 采光率建议为整体屋面面积的6%-10%
• 采光板间距不小于6米，按彩钢模数安排

照明管线设计

照明管线可通过专用预埋件固定在屋顶结构内部，在屋顶上设防爆型吊灯，或在柱顶上安装防爆型射灯。如在屋顶上安装吊灯，需要采用专用挂件，在屋顶吊装前在地面安装完毕，防止事后补救损伤屋顶结构。

质量管理与保证体系

质量目标

严格按设计图纸及技术规范标准组织施工，保证工程质量、进度和成本控制。主要措施包括：

• 选派责任心强的同志担任工程质量检验员
• 施工中认真执行四检（自检、互检、专检、会检）
• 建立"谁安装谁负责"的制度
• 质检人员必须执行质量否决权，不合格产品一律不得安装
• 做好各种检测记录，工程竣工后整理竣工图交付

材料验收

屋面板材进厂时需提供产品合格证，经甲方确认后方可施工。对于非镀锌钢材的防腐除锈质量，要重点保证。所有屋面搭接采用暗扣式，连接节点及附件的使用寿命应保证30年内免维护，连接件不得暴露于室外。

常见问题

为什么采用无梁拱形屋顶而不是传统框架+屋顶？

无梁拱形屋顶相比传统框架结构有多个优势：首先，无需中间支柱或梁，充分利用了内部空间，对于煤堆场等需要大跨度覆盖的工业建筑非常合适；其次，施工速度快，工业化程度高，成本相对经济；再次，整体性好，抗风防震性能优越；最后，维护成本低，设计使用年限长达30年。

板厚1.5mm和1.2mm的选择标准是什么？

板厚的选择主要取决于跨度大小。38米跨度的大跨区间采用1.5mm厚板材，以确保足够的刚度和承载力。25米以下的区间可采用1.2mm厚板材，既能保证安全性，又能降低成本。最终的板厚选择还需参考当地的风荷载和雪荷载条件。

煤堆场屋顶的防尘效果如何？

通过采用无动力通风器（304不锈钢，直径500mm）和侧部开口设计，形成自然通风效果。屋顶内部的空气能够顺利流通，煤尘不会长期积累。同时，屋顶整体为光滑的金属表面，灰尘吸附较少，便于清洁。

小结

河南三门峡煤堆场的无梁拱形屋顶工程采用了先进的钢结构设计理念，充分适应了三门峡地区的气候条件和工业生产的特殊需求。64米的超大覆盖面积、1.5mm的高强度钢板、30年的设计使用年限、完整的防雷防火防尘措施，都体现了这个工程的高标准和专业水平。江苏杰达钢结构工程有限公司依托在钢结构屋顶领域的深厚技术积累和丰富的工程经验，为类似的工业建筑提供了可靠的设计和施工方案。这个项目的成功实施，为国内其他大型煤炭、矿石等物料储备场的改造升级提供了有益的借鉴和参考。
