佛山25米拱形屋顶太空瓦车间设计与采光方案

太空瓦是一种高效的工业建筑屋顶系统，采用拱形波纹钢屋盖与采光板（卡布隆采光带）相结合的设计，实现防水隔热与采光通风的有机统一。广东佛山某汽车玻璃厂的车间工程，采用25米跨度的拱形屋顶太空瓦结构，配置采光板15道，总覆盖面积3375平方米，是现代工业厂房屋盖的典范应用。该项目充分展示了太空瓦结构在大跨度工业建筑中的性能优势和施工特点。

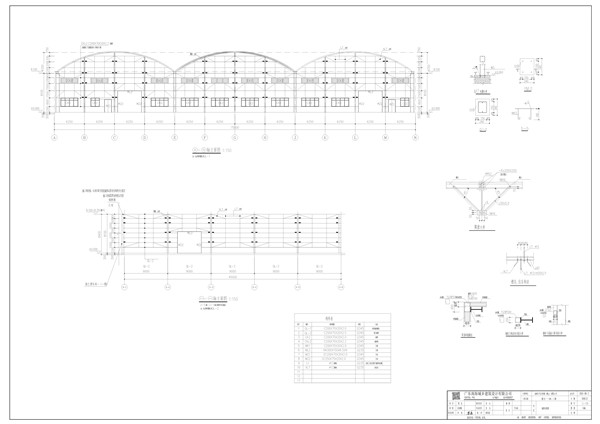

项目基本参数与结构规格

佛山玻璃厂太空瓦工程的主要技术指标如下：

• 屋顶跨度：25米
• 屋顶长度：45米
• 建筑数量：3栋（共3375平方米）
• 屋面板材：上海宝钢彩涂卷，厚度1.2mm，牌号TS350GD
• 板型规格：MIC-240瓦版拱形波纹钢屋盖
• 拱高：4.0mm
• 设计强度：抗拉抗压抗弯295N/mm²，抗剪170N/mm²
• 采光板配置：卡布隆采光板5道/栋×3栋=15道
• 采光板尺寸：宽度2.13米，弧形长度11米，总面积351平方米

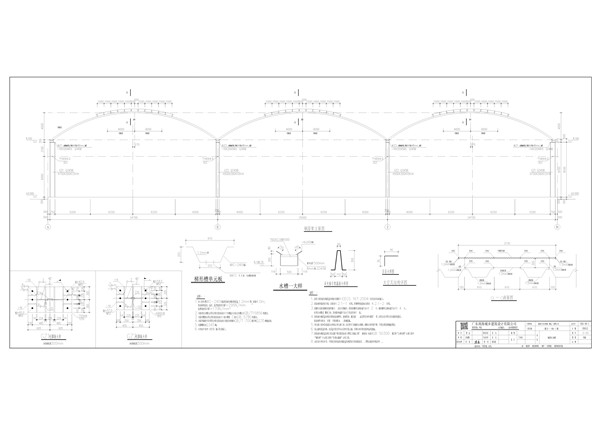

拱形波纹钢屋盖结构设计要点

太空瓦采用拱形波纹钢屋盖作为主要承重结构，其设计遵循CECS167:2004《拱型波纹钢屋盖结构技术规程》。该结构的特点包括：

• 曲面拱形设计：使荷载均匀分布，结构受力合理，减少支座反力
• 波纹型材截面：增强板材刚度，用较薄钢板（1.2mm）实现足够的承载力
• 自重轻：整个屋盖的自重仅为20~30kg/m²，远低于传统混凝土屋顶
• 防水防腐：彩涂板采用镀锌底层与彩色涂料上层，双重防护确保长期耐候性
• 密闭连接：相邻板之间采用专门机械咬合锁缝，牢固平滑，防止雨水渗漏

采光系统与卡布隆采光板配置

该项目的创新之处在于采用卡布隆采光板与太空瓦屋顶相结合的采光方案。卡布隆采光板是一种高性能的透光材料，具有以下优势：

• 高透光率：保证车间内部充足的自然采光，降低白天照明用电
• 隔热保温：采光板具有隔热层，防止过多热量进入或散失
• 防紫外线：特殊涂层阻挡有害紫外线，保护车间内产品和人员
• 轻质高强：采光板自重轻，强度高，易于安装和维护
• 防火等级：符合建筑防火要求，安全性能可靠

本项目共配置15道采光板，单道尺寸为2.13米宽×11米弧形长度，总采光面积351平方米。这一比例的采光设计既能提供充足的自然光，又不会过度增加屋顶热负荷，适应玻璃厂对光线均匀、控制的生产需求。

屋顶材料与连接构件规范

工程采用的材料应符合国家现行标准：

• 彩涂板：上海宝钢TS350GD，1.2mm厚度，抗拉强度350MPa以上
• 自攻螺丝：符合GB/T15856《十字槽生头自钻自攻爆钉》国家标准
• 连接螺栓：符合GB5780《六角头螺栓C级》国家标准，采用Q345钢
• 缩栓（垫圈）：采用符合GB/T700《碳素结构钢》的Q235钢制成
• 焊接材料：若涉及焊接，采用相应标准的焊条和焊接工艺

彩涂板的物理性能指标包括涂层厚度、镀层重量、涂层粘着力、耐弯折性等，应按CECS167规程中表4.2.1-2采用。板材贮存时应采取防水防潮措施，防止氧化和腐蚀。

屋顶安装与连接工艺

太空瓦的安装工艺包括以下关键步骤：

• 地面拼装：将预制的单元板在地面用连接件临时拼接成大板块
• 吊装定位：用吊车将组合单元板吊至屋顶支撑结构上，按设计位置就位
• 锁缝连接：单元板之间采用专门机械进行咬合锁缝，逐一连接固定
• 螺栓连接：拱脚与支座角钢的连接采用螺栓，连接件数应经计算确定（矩形槽单元板每端不少于2个，梯形槽单元板每端不少于4个）
• 螺距和端距要求：使用自攻螺或螺栓时，间距和端距不应小于螺栓直径的4倍
• 山墙安装：屋盖安装完毕后及时安装山墙，增强结构的抗风能力

必须由专业的太空瓦施工队伍进行安装，确保锁缝牢固平滑，不出现局部翘曲现象，保证整个屋顶的密闭性和安全性。

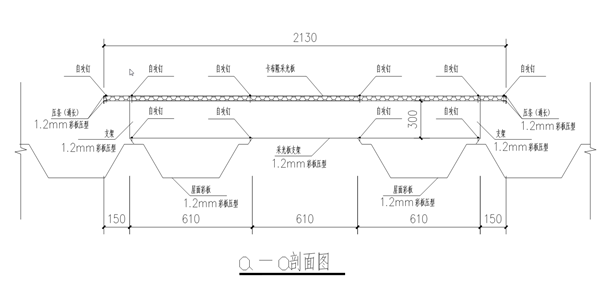

采光板安装与维护

采光板的安装包括以下要点：

• 支撑框架安装：在拱形屋顶上预留采光板的安装位置和支撑框架
• 采光板固定：卡布隆采光板通过专用卡子固定在支撑框架上，确保牢固且防漏水
• 防水密封：采光板与屋顶边界采用防水胶或防水条密封，防止雨水渗漏
• 日常维护：定期清洗采光板表面，防止积灰影响透光率

常见问题解答

为什么25米跨的屋顶选择1.2mm厚的板材？

1.2mm厚度的TS350GD彩涂板在25米跨度的情况下，经过结构计算，能充分满足荷载承载要求，同时自重相对较轻。这个厚度是在承载力、自重、成本三者之间的优化选择，既保证结构安全，又不过度增加下部结构负担。

采光板与屋顶之间的防水如何处理？

采光板与屋顶的连接处是容易漏水的薄弱环节。施工时应采用防水胶或防水条进行密封，确保接缝处无缝隙。采光板上方应安装压顶板或挡板，防止雨水积留。在日常维护中，需定期检查采光板周边的密封情况，及时修补任何发现的漏水点。

MIC-240瓦版与其他波纹板型的区别是什么？

MIC-240表示瓦形截面的尺寸规格，240mm是指一个波纹周期的长度。不同波纹板型的选择影响屋顶的刚度、跨度能力和造价。MIC-240是25米左右跨度的常用板型，能在承载力和经济性之间取得平衡。

小结

广东佛山汽车玻璃厂的25米拱形屋顶太空瓦工程，通过科学的结构设计和精心的工艺控制，实现了大跨度工业建筑的高效建造。太空瓦结构将防水隔热的屋顶与自然采光系统有机结合，为车间提供了舒适的工作环境，同时降低了运营成本。江苏杰达钢结构工程有限公司等专业厂商，依托CECS167规程和丰富的施工经验，可为全国各地的工业厂房、物流仓库、展览馆等大跨度建筑提供太空瓦屋顶的设计、制造和安装服务，确保工程质量和使用效益。
