江苏淮安18米跨粮库仓间罩棚图纸

拱形屋顶厂家 2019-05-09 16:29:45 图纸图集 3230 ℃ 0 评论

该图纸是江苏省淮安某粮库仓间罩棚的图纸，由杰达钢构配合设计。

从图中可见，该拱形屋顶仓间罩棚的跨度是18米，长度是66米，一共两栋，长度合计132米，面积合计2376平方米。

仓间罩棚使用钢结构牛腿安装在原有粮库上，使用的牛腿大小是300×200的工字钢。屋面板材使用的是1.0mm的914mm宽度的彩涂卷。

下面是该图纸的设计说明：

1、本工程为准安市直属粮食储备库--仓间罩棚项目。该粮食储备库仓间罩棚单个面积1148.77平方米，长度66米，跨17.28米。

2、本工程屋面采用MIC-240型金属拱型政纹屋项，板厚1.0mm，矢跨比1：4.5，屋顶形式为散开式金属波纹钢屋盖，颜色为海兰。

3、荷载

（1）恒荷载：按屋项实际重量计

（2）活荷载：0.3KN/m~2

（3）基本风压：0.40N/m~2

（4）基本雪压：0.40KN/m~2

（5）如在施工期间或工程验收后使用期间需要在结构上增加荷载时，必须征得设计单位的认可。

下面是该仓间罩棚的图纸JPG扫描件：

4、钢材：

异型角钢连接件材质均为Q235-B，钢板厚度/5mm。屋项采用V-240型金属拱型放敏屋项。

材料为彩色策年钢板，板厚为1.0mm。钢材性能应特合（碳素结构钢）（GB/T700）的要求。

焊条：手工焊接时，采用302焊条，自动焊或半自动焊的岸经和解剂应与主体金属力学性能相适应；

5、其他材料（按相关规定及设计要求）

6、钢结构制作安装

a.本工程中的钢结构构件必须在有相应资质的、具有专门机械设备的建筑金属结构制造厂加工银作。

2、焊接型钢应采用埋弧自动焊或半自动焊接，双面贴角岸缝的焊缝厚度除图中者外，均不小于6mm，长度均为满焊，钢板边蒙应加工处理。

3、钢结构制作依据加工图纸下料，钢构加工图中所注板件尺寸为钢构成品尺寸，所以放样时应考虑加工余量，核对无误后加下料。

4、上部结构钢结构制作、安装和验收除本设计图要求外、尚应满足相关国家规范、规定。

5、钢构件拼接焊蜂均应满足结构受力要求，所有岸接材料焊接工艺应满足《钢结构焊接规范》（GB50661-2011）

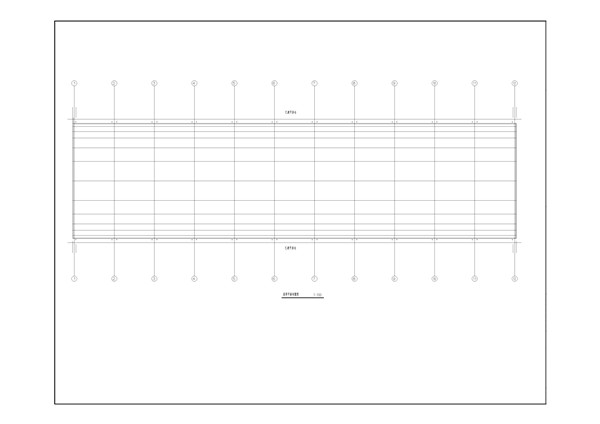

图一：平面图罩棚结构图传

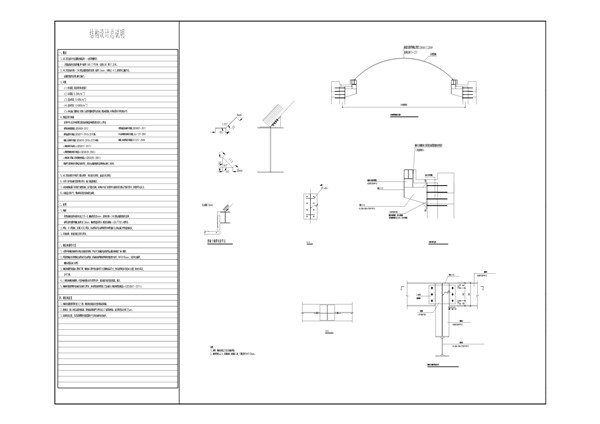

图二：结构设计说明
