国外光伏太阳能拱形屋面车棚设计图纸解析

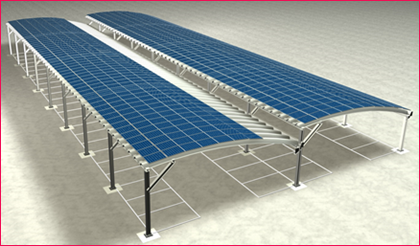

国外光伏太阳能拱形屋面车棚是一种集遮阳与发电功能于一体的新型建筑结构，采用拱形彩钢屋顶设计，跨度15.6米、立柱间距7.2米，支持光伏组件的安装，每12个车位构成一个标准模块单元。

光伏太阳能拱形屋面的设计原理

这种拱形屋面设计充分考虑了光伏组件的安装需求。拱形屋面虽然具有良好的采光角度和排水性能，但在安装太阳能光伏组件时面临特殊挑战：

• 屋顶承重需要支撑光伏组件和支架的总重量约18Kg/m²
• 拱形结构的曲面给支架固定增加了难度
• 需要平衡拱形结构强度和光伏组件的安装稳定性

项目规格参数详解

基本尺寸规格

该项目的基本规格参数为：

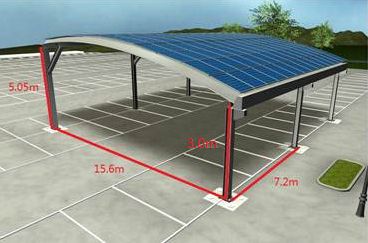

• 跨度：15.6米
• 立柱间距：7.2米
• 单个模块：12个车位为一个最小单元
• 可重复搭建的标准化设计

结构设计条件

该拱形屋面的结构设计需满足如下环境条件：

• 设计风速：26m/s（这是较为严苛的风压条件）
• 雪载荷：0.6KN/m²
• 周围建筑物水平：2级（乡村环境，部分建筑物覆盖）
• 海拔高度：200米

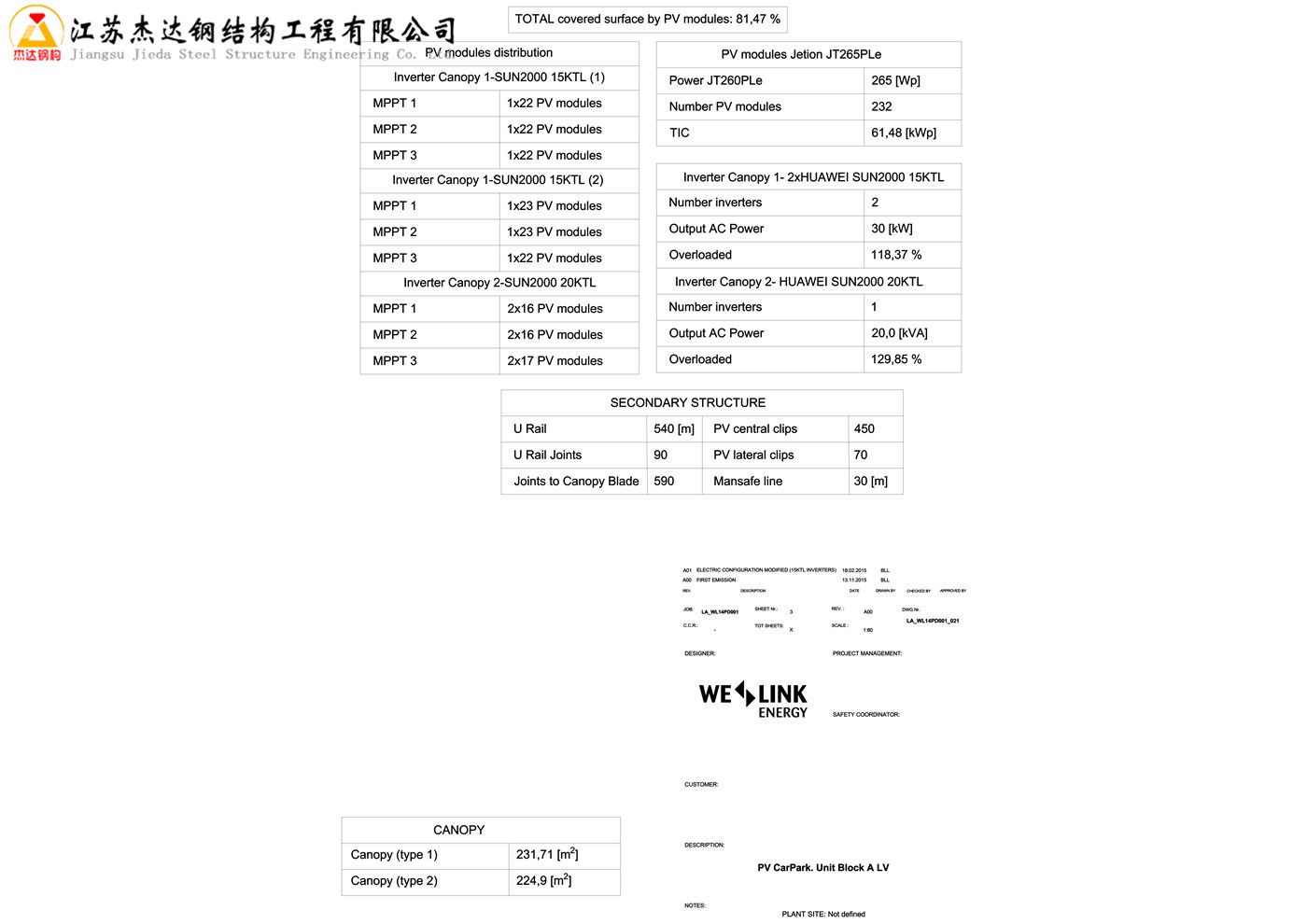

光伏组件负荷

光伏组件和支架产生的静态载荷为18Kg/m²，这需要拱形屋顶结构在承载自重的同时，还要承受光伏系统的额外负荷。

常见问题

拱形屋面为何不适合直接安装太阳能光伏组件？

普通的拱形屋顶虽然具有优良的结构强度，但曲面造型给光伏支架的固定带来了挑战。光伏组件需要在特定角度（通常为南偏西20-30度）接收阳光，而拱形曲面难以提供平面支撑。因此需要特殊设计的支架系统来调整光伏组件的倾斜角度。

首次采购11万平米的规划是否采用拱形屋面？

项目文件中提到首次采购量预计11万平米，但是否使用拱形屋顶设计并未最终确定。这是因为屋顶需要在承重、采光、光伏安装等多个方面找到平衡点。设计团队需要在拱形屋面的结构优势与光伏组件安装的便利性之间做出技术权衡。

这种设计在其他应用场景中可行吗？

该种结合光伏功能的拱形屋面车棚设计可应用于商业停车场、工业园区、物流中心等需要大跨度遮阳空间的场景。除了发电功能，还能为车辆提供防晒、防雨的保护，同时带来清洁能源收益。

小结

国外光伏太阳能拱形屋面车棚是建筑节能与新能源应用的一个创新范例。江苏杰达钢结构工程有限公司拥有多年的拱形屋面设计和施工经验，可以为各类光伏停车场、太阳能车棚等新型建筑项目提供专业的结构设计和施工安装方案，助力绿色建筑建设。
