潍坊农贸市场14连跨拱形屋顶钢结构方案

拱形屋顶因其优异的结构性能和经济效益，被广泛应用于商业建筑。潍坊十甲农贸市场采用14连跨全钢结构与砖混结构相结合的创新设计，通过拱形屋顶实现了大面积无柱空间，提升了市场的功能性和美观度。

项目概览

基本信息

• 项目名称：山东潍坊十甲农贸市场
• 项目地点：山东 潍坊
• 施工单位：江苏杰达钢结构工程有限公司
• 项目状态：已竣工

结构特点

该工程采用全钢结构与砖混结构并行方案，是一个综合性的大型商业建筑。其中14连跨拱形屋顶是项目的核心特色，提供了宽敞的内部空间，满足农贸市场的功能需求。

14连跨拱形屋顶的设计方案

屋顶组成

• 跨数：14连跨，表示由14个相同或相似的拱形单元组成
• 屋面材料：波纹钢屋盖，具有高强度和防水性能
• 采光系统：含采光带，提供自然光线
• 防护系统：含山墙结构，提供侧面防护
• 固定系统：采用钢绞线辅助固定，确保结构稳定

结构优势

14连跨设计相比单跨或少跨屋顶的优势：

• 在给定总面积内，通过多个跨度的组合获得优良的结构效果
• 每个跨度相对独立，便于分段制造和现场组装
• 连跨结构增强了整体稳定性和防风能力
• 便于内部空间的灵活布局和使用

采光带与山墙设计

采光带功能

• 分布在屋顶多个位置，提供充足自然采光
• 降低室内照明能耗，提升市场环境舒适度
• 采光带与拱形屋面完美融合，不破坏整体美观
• 采光带设计经过结构计算，确保安全可靠

山墙结构作用

• 提供屋顶两端的密闭防护
• 增强建筑物的整体稳定性
• 防止风吹雨淋对内部空间的影响
• 改善建筑物的外观形象

钢绞线固定系统

钢绞线的作用

钢绞线是一种高强度的钢丝绳，在拱形屋顶中的应用：

• 辅助固定屋顶结构，增强抗风能力
• 防止风灾或地震时屋顶的滑移和翻转
• 分担部分屋顶自重，减轻主体结构压力
• 延长整体结构的使用寿命

安装方式

• 钢绞线与主结构节点处采用特殊的卡具连接
• 连接点位置经过精心设计，确保受力均衡
• 预拉力设置合理，既要确保稳定性，又不过度拉扯
• 定期检查和维护钢绞线，确保长期有效

全钢结构与砖混结构的结合

混合结构的优势

• 钢结构部分：跨度大、自重轻、施工快
• 砖混结构部分：造价低、隔热性好、耐久性强
• 两者结合：成本优化、性能均衡、建筑可靠

接合处理

钢结构与砖混结构的接合是关键环节：

• 采用专门设计的连接件进行可靠连接
• 接合处进行防水、防裂处理
• 定期检查接合部位，确保没有渗漏或松动

项目应用案例

与工程案例的对应关系

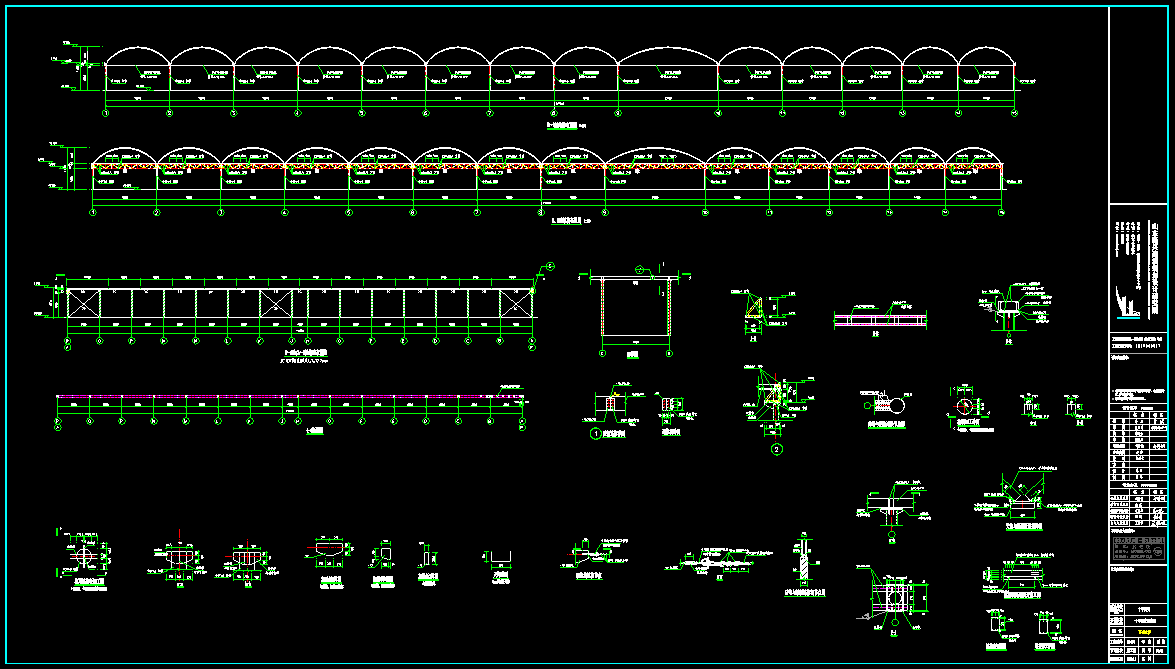

本图纸对应的实际工程案例为《山东潍坊十甲农贸市场拱形屋顶工程》，该案例充分展示了设计在实际施工中的应用效果，是一个成功的商业建筑范例。

常见问题

为什么采用14连跨而不是更少或更多的跨数？

14连跨的选择是基于市场场地尺寸、功能需求和经济性的综合考量。这个跨数使得每个拱形单元的尺寸相对较小，便于制造和运输，同时又提供了足够的覆盖面积和内部空间。

采光带对结构强度的影响有多大？

采光带虽然在屋顶开孔，但通过合理的结构设计，在孔洞周围增加加强筋等措施，可以完全补偿开孔对强度的影响。设计中已充分考虑了这一点，采光带的加设不会削弱整体结构强度。

小结

潍坊十甲农贸市场的14连跨拱形屋顶工程是现代商业建筑的典范，充分体现了钢结构技术的优势。江苏杰达钢结构工程有限公司凭借丰富的大型项目经验，成功承建了该工程，为潍坊地区增添了一处重要的商业设施。
