仓间罩棚钢牛腿重量计算与结构参数

仓间罩棚的钢牛腿是将屋顶荷载传递到原有粮库建筑的关键支撑结构。通过精确计算每个牛腿的重量和钢含量，可以确定整个罩棚系统的用钢量和成本预算。本文以江苏杰达钢构的粮库罩棚项目为例，详细分析三种规格钢牛腿（常规牛腿、中牛腿、边牛腿）的尺寸参数和重量计算，为工程设计、成本估算和施工管理提供参考数据。

钢牛腿结构与设计原理

钢牛腿是一个复杂的焊接结构件，由多个钢板和工字钢组成，其主要功能包括：

• 承载传递：将屋顶的全部荷载（包括恒荷载、活荷载、风荷载、雪荷载等）传递到原有粮库的柱子和基础上
• 水平支撑：提供侧向支撑和防倾覆功能
• 结构连接：作为新屋顶与原有建筑之间的连接纽带
• 承力均衡：通过合理的截面设计，使各部件应力分布均匀

牛腿根据位置和受力条件分为三种规格：常规牛腿（用于一般区域）、中牛腿（用于中间支撑）、边牛腿（用于边界和角部）。

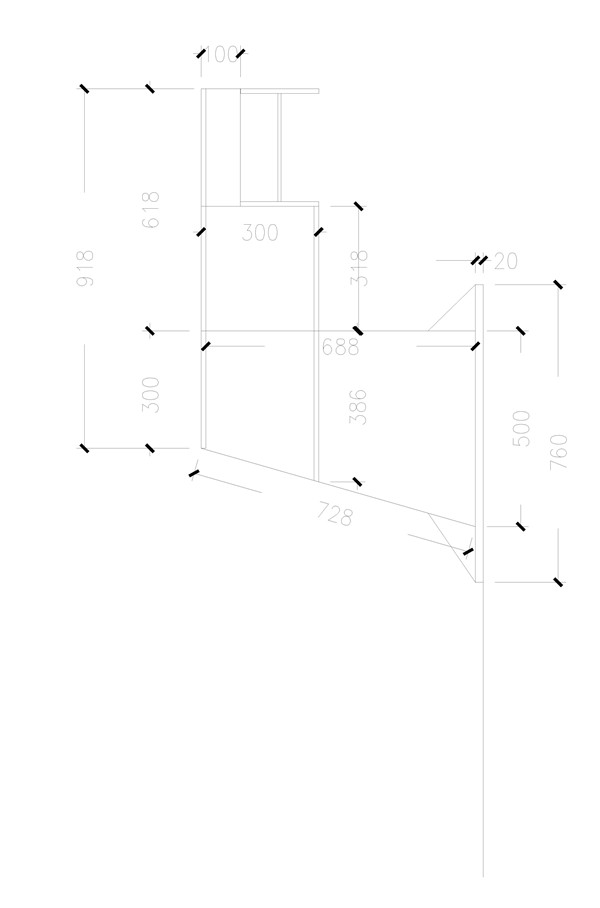

牛腿结构组成与材料规格

牛腿由以下主要部件组成，所有材料采用Q235-B普通碳素结构钢，符合GB/T700标准，钢的密度按7.85t/m³计算：

连接板

连接牛腿与屋顶或原有建筑的过渡板件：

• 尺寸：长760mm×宽200mm×厚2mm
• 重量：0.00239吨
• 功能：分散荷载，防止应力集中

牛腿本体（翼缘板和腹板）

牛腿的主要承力部分采用H形钢或组合截面：

• 上翼缘板：长688mm×宽200mm×厚12mm，重量0.01296吨
• 下翼缘板：长728mm×宽200mm×厚12mm，重量0.01372吨
• 腹板：长400mm×宽688mm×厚10mm，重量0.02160吨
• 加筋板（竖向加强）：长386mm×宽100mm×厚12mm，重量0.00364吨
• 三角加筋板（角部加强）：长260mm×宽130mm×厚12mm，重量0.00318吨

封头板和支撑部件

位于牛腿端部和侧面，增强局部刚度：

• 竖向封头板（外侧）：长918mm×宽200mm×厚12mm，重量0.01730吨
• 竖向封头板（内侧）：长318mm×宽200mm×厚12mm，重量0.00599吨
• 竖向H钢腹板（完整）：长318mm×宽300mm×厚10mm，重量0.00749吨
• 竖向H钢腹板（半截）：长300mm×宽100mm×厚10mm，重量0.00236吨

三种规格牛腿的重量计算对比

常规牛腿（18个/栋）

常规牛腿用于屋顶一般支撑区域，结构相对简化：

• 单个牛腿总重量：0.09062吨
• 每栋配置数量：18个
• 每栋常规牛腿总重：1.63111吨
• 主要特点：结构标准化，便于大批量制造

中牛腿（2个/栋）

中牛腿用于中间主要支撑点，承载荷载相对集中，结构更加复杂：

• 单个牛腿总重量：0.13541吨
• 每栋配置数量：2个
• 每栋中牛腿总重：0.27082吨
• 主要特点：含有更多的加筋板和支撑H钢，提高局部刚度
• 额外部件：横向H钢上翼缘板、下翼缘板、腹板（左右各一套），用于增强横向支撑

边牛腿（4个/栋）

边牛腿用于屋顶边界和转角位置，需承受不对称荷载和扭转力：

• 单个牛腿总重量：0.09645吨
• 每栋配置数量：4个
• 每栋边牛腿总重：0.38579吨
• 主要特点：含有单侧的横向H钢支撑，抵抗边界处的不对称荷载

单栋罩棚的总钢用量统计

以一栋完整的仓间罩棚为单位，统计所有牛腿的总钢用量：

• 常规牛腿：18个×0.09062吨/个 = 1.63吨
• 中牛腿：2个×0.13541吨/个 = 0.27吨
• 边牛腿：4个×0.09645吨/个 = 0.39吨
• 单栋牛腿总重：2.29吨

对于多栋连跨罩棚工程（如两栋或三栋），总牛腿重量按栋数倍增。

钢含量与成本分析

通过牛腿重量计算，可进一步分析工程的经济性：

单位面积含钢量计算

假设单栋罩棚覆盖面积为1200~1500平方米（根据实际跨度和长度），牛腿部分的单位面积含钢量为：

• 2.29吨÷1200~1500m² = 1.5~1.9kg/m²
• 这部分仅为支撑结构（牛腿），加上屋顶板自身的10~20kg/m²，整个罩棚系统的总含钢量为12~22kg/m²

工程造价参考

基于上述数据，可估算牛腿部分的造价：

• 钢材单价（含加工费）：约5000~6000元/吨
• 单栋牛腿造价：2.29吨×5000~6000元/吨 = 11450~13740元
• 单位面积成本：11450~13740元÷1200~1500m² ≈ 8~11元/m²
• 占屋顶系统总成本的比例约为5~8%

牛腿加工制造要求

确保牛腿质量的关键工艺要求：

• 下料精度：根据设计图纸下料，各部件尺寸误差不超过±2mm
• 焊接工艺：所有焊缝采用埋弧自动焊或半自动焊接，焊缝高度不小于6mm，实现满焊
• 焊缝质量：无裂纹、气孔、夹渣等缺陷，焊后进行外观检查和必要的无损检测
• 矫正调直：焊后对变形部位进行矫正，确保整体几何尺寸准确
• 防锈处理：除锈达到GB8923-88标准，涂刷防锈漆2道
• 标识标记：每个牛腿标记规格型号、生产日期和质量检验标记

现场安装与质量控制

牛腿的现场安装直接关系到屋顶系统的安全性：

• 位置放样：根据建筑图纸精确定位每个牛腿的安装位置
• 与原建筑连接：通过埋入的螺栓或焊接方式将牛腿固定在原有粮库柱子上
• 水平校准：确保牛腿顶面水平，为屋顶吊装做准备
• 承载能力验证：在正式吊装屋顶前，进行牛腿的静压试验或有限元分析验证
• 安装精度：牛腿间距、标高等安装精度不超过±10mm

常见问题解答

为什么常规牛腿数量最多（18个），而中牛腿和边牛腿较少？

屋顶的荷载分布是连续的，主要依靠分布在屋顶下方的众多常规牛腿均匀承载。中牛腿和边牛腿是为了加强关键区域（中间支点和边界角点）而设置，数量相对较少，但结构更复杂、承载能力更强。这样的配置既经济又安全。

牛腿重量计算中为什么要精确到0.00001吨级别？

精确的重量计算用于：一是总体用钢量和成本预算的准确性；二是确定吊装设备和方案的可行性（每个牛腿重量决定了吊具的选择）；三是用于核对施工数据，确保实际加工的重量与设计一致。虽然施工现场可能允许一定的偏差，但设计计算仍应追求精确。

不同规格牛腿为什么采用相同的材料和厚度？

虽然三种规格牛腿的形状和部件数量不同，但都采用统一的部件厚度规格（如翼缘板都是12mm，腹板都是10mm等）。这样做的优势是简化加工工艺，便于库存管理，降低制造成本。不同的结构复杂度（如是否包含横向H钢、加筋板的数量）通过改变部件个数或组合方式来实现。

小结

仓间罩棚的钢牛腿重量计算是工程设计的重要环节，关系到整个结构的安全性、经济性和可施工性。通过详细的分部件重量计算，可精确掌握工程用钢量。单栋罩棚牛腿部分约2.3吨，结合屋顶板的重量，整个系统的含钢量在12~22kg/m²范围，相比传统混凝土屋顶大幅减轻。江苏杰达钢结构工程有限公司等专业厂商，基于完善的计算方法和丰富的工程经验，能为粮库、仓储、工业厂房等项目提供精确的牛腿设计和加工服务。
