拱形金属屋顶系统：材料、构造与施工方案

拱形金属屋顶是一种由薄钢板（0.6~1.5mm）通过波纹加劲成型而成的轻量化屋面系统。因其重量轻（10~25kg/m²）、施工速度快（400~1000m²/台班）、造价低（150~250元/m²不含保温），在工业厂房、仓库、大跨度建筑中广泛应用。

拱形金属屋顶的历史与发展

拱形金属屋顶发源于美国，早在上世纪40年代，美国结构师们从自然界植物表皮纹理的结构造型中获得启发，开始研制用极薄材料通过波纹加劲来实现大跨度结构的方法。1955年，美国将这种屋顶首先应用于军事设施（如战斗机库、营房等）。

我国于上世纪80年代末派员考察美国技术。从1992年依靠美国设备和技术建成首座金属拱形屋顶算起，这种结构在中国出现已逾30年。因其结构优势和经济性，已在我国建筑市场站稳脚跟。

原材料：彩色涂层钢板

彩色涂层钢板是一种新型带钢预涂产品，在高速连续化机组上经过化学预处理、初涂、精涂等工艺精制而成。具有以下特点：

• 色彩艳丽，抗腐蚀能力强，可达50年不变
• 具有优异的装饰性、成型性，是拱形屋顶的理想原材料
• 成型后20年免维护

以宝钢板牌号TSTE28 2/2为例，彩板构造由表面精涂层、初涂层、化学转化层（锌磷酸涂烘）、镀锌层、冷轧钢板等多层组成。彩板颜色包括红、白、蓝、黄等，制造厂家分布在上海宝钢、武汉武钢、大连浦金等国内企业，以及台湾、日本、韩国、菲律宾等地。

材质为结构钢，屈服强度在25~28kg/mm²，其中以TSTE28为常用型号；厚度根据拱形屋顶跨度不同选用0.6~1.5mm之间。

结构形式与特点

以240形拱顶成型为例，其断面形式为梯形，上口尺寸为24英寸（即610mm），用914mm宽彩色钢带压制而成。结构特点包括：

• 断面为斜槽形，造型美观
• 两侧高度大，抗弯强度大
• 承载能力大，可作大跨度拱顶

拱顶安装形式

砖混墙体安装

• 埋入式：由土建做天沟以便排水，节点做法需在节点处布置聚氨脂软防水层，大大改善了节点的防水、防腐性能
• 承托式：无须土建做天沟，结构简单、施工简便，但防水、防腐性能相对较差

钢结构立柱或轻型墙体

墙体立柱为轻钢结构，无墙面或轻体墙面，墙面由甲方确定。立柱间必须用拉条加花蓝帽螺栓拉紧，多用于市场大棚或仓库等。

金属拱顶落地结构

没有墙体，金属拱顶直接安装于地面基础或房顶上，可节省墙体材料，造价低，施工快。多用于民用建筑、仓库、游泳馆、库房接层等。

山墙安装形式

• 砖墙结构：用砖直接封堵，一般由甲方负责
• 玻璃窗封山：用玻璃窗直接封堵，可由甲方或乙方承包
• 240型压型槽板封山：用240型直槽板封堵，由乙方负责
• 彩色压型板封山：用彩色压型板封堵，由乙方负责
• 组合封山：用彩色压型板与玻璃窗共同封堵，由乙方负责

拱顶跨度与设计参数

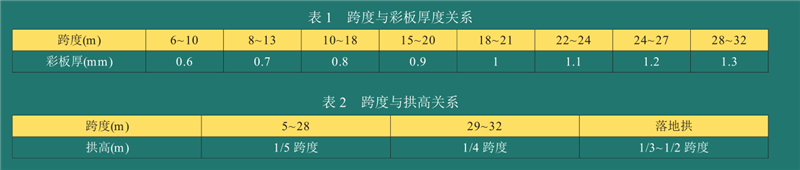

拱形金属屋顶的矢跨比一般取0.2~0.4：

• 当以风荷载为主要荷载时宜取较小值
• 当以竖向荷载为主要荷载时宜取较大值

拱顶计算方法

拱形金属屋顶的设计计算涉及以下公式：

• R=（4H²+C²）/8H+0.205
• α=2sin⁻¹（0.5C/R）
• 埋入式连接时，弧长 L=πRα/180
• 外挂式连接时，弧长 L₁=（L+0.6）×1.07
• 山墙拱形实用面积 S₁=[R(L-C)+CH]×1.15/2
• 拱顶占地面积（埋入式）S₂=墙外宽×（长度+0.4m）
• 拱顶占地面积（外挂式）S₃=（墙外宽+0.6m）×（长度+0.4m）

其中，R表示半径，C表示跨度，H表示拱高，α表示弧心角，L表示弧长，S表示面积。

拱顶采光方案

采光带安装

拱形金属屋面可安装采光带以增强屋内采光效果。采光带安装形式分为分布式采光与条板式采光两种。

采光带材料选择

• PV板（阳光板）：聚碳酸酯材料，造价高，价格约为拱形屋面板的2倍
• 玻璃钢：槽形结构，造价约为拱形屋面板的1.5倍

采光板安装较为复杂。除因采光不够而必须加采光带外，一般不宜采用此方法，而是采用山墙采光。

山墙采光

山墙采光通过在山墙安装玻璃窗来增加屋内采光，适用于墙体窗口采光不够的情况。方法包括玻璃窗全采光或玻璃窗和彩板组合采光两种。

拱顶通风系统

拱形金属屋顶可根据用户需要增设通风口，外加通风帽以增加屋内通风效果。通风帽可有效提高室内空气流通质量，价格相对较高。

拱顶保温方案

拱形金属屋顶根据用户需求可做保温，亦可不做保温。保温层厚度根据用户需要确定。

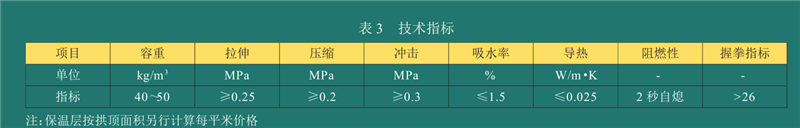

聚氨脂喷涂保温

一般采用在拱顶内壁喷涂聚氨脂，厚度在10~30mm之间。聚氨脂即为冰箱夹层保温材料。其中10mm厚聚氨脂，相当于240mm厚砖墙保温效果。特点包括：

• 与金属、非金属有较好的粘接强度（1~2kg/cm²）
• 导热系数低、吸水性小、隔音、不结露
• 离开火2秒钟即灭，如表层再涂防火涂料（阻燃剂），可达到完全防火功能

泡沫板粘接保温

在拱顶内壁粘接聚苯材料泡沫板，厚度根据用户需要确定，一般在10~30mm之间。做法是用海棉胶粘接泡沫板，比聚氨脂喷涂费工，保温效果相同。

注：保温层按拱顶面积另行计算每平米价格。

常见问题解答

拱形金属屋顶能用多少年？

拱形金属屋顶采用高品质彩色涂层钢板，抗腐蚀能力强，可达50年不变。成型后20年免维护，是一种长期耐用的屋面系统。

拱形屋顶的施工周期是多久？

拱形金属屋顶施工速度快，安装效率为400~1000m²/台班。相比传统砖混或混凝土屋顶，大幅缩短施工工期，是大跨度建筑的优选方案。

拱形屋顶保温效果如何？

拱形屋顶可采用聚氨脂喷涂或泡沫板粘接两种保温方式。其中10mm厚聚氨脂相当于240mm厚砖墙的保温效果。同时具有隔音、防火、不结露等性能，保温效果显著。

小结

拱形金属屋顶以其轻量、高效、经济的特点，已成为现代工业建筑和大跨度建筑的重要选择。从原材料的选择、结构形式的设计、安装方式的选定，到采光、通风、保温的配置，江苏杰达钢结构工程有限公司拥有完整的技术体系和丰富的工程经验，可为客户提供全方位的拱形屋顶系统解决方案。
