《金属拱形波纹屋顶在东部橡塑厂房中的应用》查秀萍

论文标题：金属拱形波纹屋顶在东都橡塑厂房中的应用

作者：★查秀萍，沈勇，深圳市东部工程有限公司

摘要：全属拱形波纹屋顶是近年来发展较快的一种屋顶形式，它以自重轻、施工速度快、造型优美等特点占有了一定的市场。本文以实例说明它在实际应用中的优点和存在问题。

关键词：拱形波纹屋顶；效果；渗漏；造型

金属拱形波纹屋顶在我国是一种新型的空间钢结构、它具有自重小、施工速度快、跨越能力大、造型优美、实用性良好等突出特点，多用于仓库、厂房、商场展厅、车库、集贸市场、礼堂、小型体育场等建筑。

自95年研究成功以来到目前在我国已占有了广阔的应用市场。

东部橡塑厂位于深圳市大鹏镇，厂房宽63m，长49m，跨度217，柱距7m，建筑面积5292m，屋面设采光带18条，通风帽15个；仓库宽21m，长49m.柱距7m，建筑面积1029m，屋面设采光带3条，通风帽4个。由于工艺流程及建设速度的需要，决定厂房及仓库的屋顶材料均采用金属拱形波纹屋顶。

一、材料及结构形式的设计选择

1、屋顶：结构采用21m跨MMR-118型银河金属拱形波纹屋面，矢跨比1/1.35，材料采用宝钢生产出品的0.8mm厚1200mm宽银河屋顶专用彩色镀锌钢板卷材。板材表面颜色为天蓝色。

2、山墙：采用与屋面结构相同材质的银河屋顶专用彩色镀锌钢板带卷。

二、制作及安装工艺

1、屋面：将0.8mm厚1200mm宽的彩色镀锌钢板卷材开成600mm宽带卷，经银河金属拱形波纹屋面成型机连续冷模辊压成直型槽板.再轧制成带横向波纹的拱形槽板然后用银河自行式金属槽板封边机将若干这样的槽板连接成整体、用吊机吊到屋顶圈梁安装就位。

2、出墙：将彩色镀锌钢板卷材经银河金属屋顶成型机连续冷模辊压成直型槽板，然后将若干这样的直槽板依屋面弧度下料，用吊机吊到山墙位置安装就位。

三、经济技术效果

1、工期：为按时完式施工任务.本工程屋顶安装与土建施工交叉进行，由于所有流程全部为工业自动化的施工设备，由专业队伍施工，屋顶安装仅用了20d时间就完成所有安装任务，大大加快了施工进度，为东部橡塑厂的按时投产提供了有利保证。

2、经济效益：厂房地基原为软弱地基，后经强夯处理，方能满足建筑物的需要。由于金属屋顶材料省、自重轻，整体性强，因此，在进行下部结构设计时，用料相对节省。另外，橡塑厂地处海边，在工程接近完工时，适逢台风袭击，风力达十级以上，整个金属屋顶安然无恙，充分说明了其结构的稳定性。

3、使用功能：厂房由于建筑性质原因，其建筑形式不可能象其它公用建筑那样能充分发挥自己的想象力。而本次采用的屋顶形式造型优美，构造简单，具有独特的建筑风格。而且因为其具有的室内空间开阔，可以随意分隔、装饰.不受结构限制的特点，根据橡塑厂的工艺流程，厂房的精细加工车间分隔为上下两层，上层为生产线，下层为机电设备，做到了空间上的合理使用。

四、存在问题

1、隔热通风：厂房每两跨设采光带和通风帽各一个，整个厂房共有采光带18条、通风帽15个，在实际使用中，通风帽发挥的作用微乎其微。并且金属星面板太薄，对隔热不利。因此在夏季，整个加工车习通风极不顺畅，室内温度偏高，工人的作业环境得不到保证。为改善环境，厂方最终追加投资近15万元安装了相应的通风系统，方才解决了这一问题。

2、渗漏：由于金属屋顶直接安装在砼梁上，属于柔性与钢性材料相接，连接稍有不慎，就会存在缝隙。夏季台风多，雨势大，排水不及时，就会引起房屋漏水。橡塑厂工程竣工后，经过一个夏季，检查发现厂房内有六处渗漏。后经专业公司处理，情况有所改善。

在经济高速发展的今天，时间就是金钱。金属屋顶在橡塑厂厂房中的使用，虽然存在一些问题，但它加快了施工速度，满足了工艺流程的要求，特别是它的独特造型和表面的天蓝色，在整个同富裕工业区独树一帜，成为当地一景。为厂家带来了一定的社会和经济综合效应。

参考文献

1、朱黎心.银河金属拱形波纹屋顶设计、制作与安装技术.建筑知识，1997；（4）

2、赵风华，刘锡良.银河金属波纹屋顶在工程中的应用.

建筑技术，1997；（2）

收稿日期：2000-12-15

查秀萍：女，1968年生，工程师；深圳，深圳市东部工程有限公司（518034）

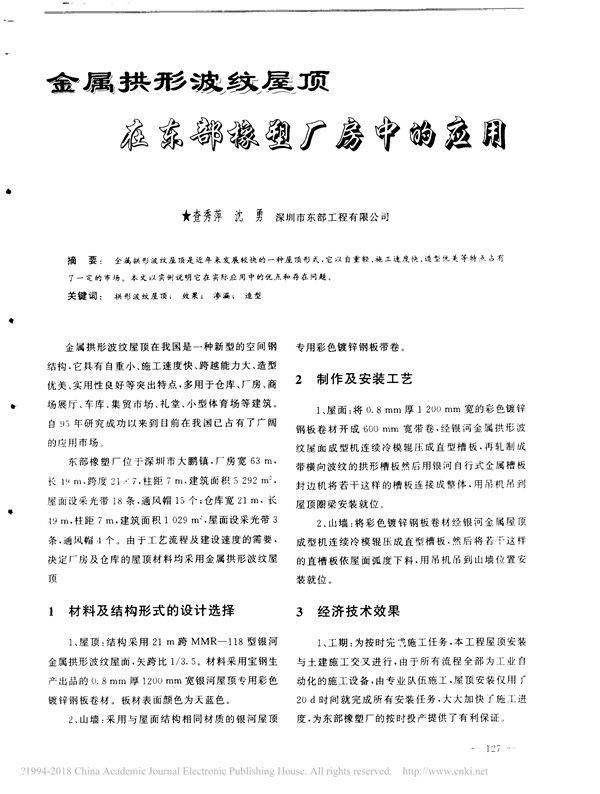

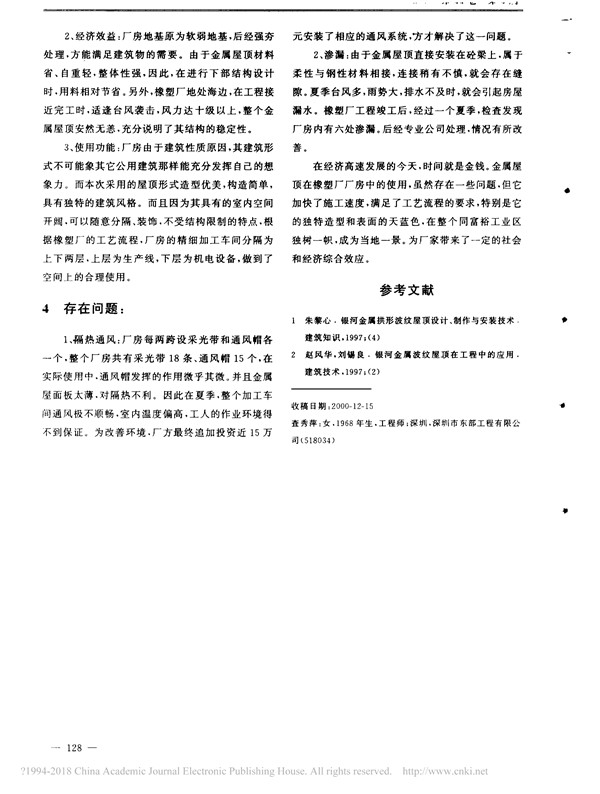

原文PDF扫描件截图
