波纹拱壳屋顶倒塌分析与安全防护方案

波纹拱壳屋顶是一种大跨轻钢结构，因造价低、施工期短在工业建筑中被广泛应用。然而，1996年起我国多地发生波纹拱壳屋顶在大风、大雪等恶劣气象条件下的倒塌事故，给企业造成重大经济损失。这类事故的发生表明，波纹拱壳屋顶的设计理论、成型工艺、施工方法等需要进一步完善和改进。

波纹拱壳屋顶的倒塌事故背景

波纹拱壳屋顶最早于二战期间出现在美国，当时用于军事防御（战斗机库、营房等）。因其造价低廉、施工速度快、使用效果好，应用范围不断扩大。90年代国内企业引进了该项技术并积极推广，目前国内的施工面积每年高达两百万平方米。

但事故频繁发生：1997年1月鞍山地区暴风雪天气中，雪荷载达0.53kN/m²，6栋大跨波纹拱壳屋顶发生坍塌，直接经济损失达400万元。同年杭州地区大雪、1996年湛江地区台风也导致多批此类屋顶倒塌。近年来全国持续发生波纹拱壳屋顶塌落事故。

波纹拱壳屋顶的成型与施工工艺

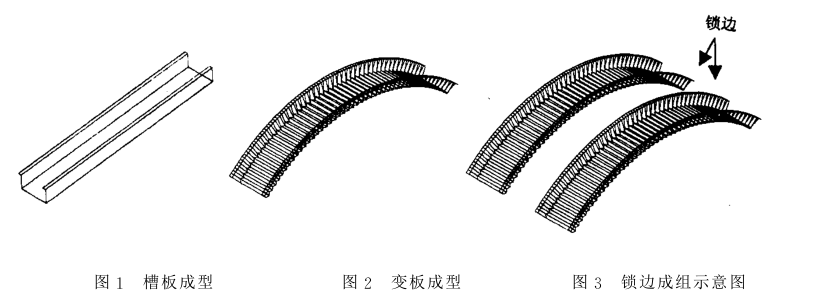

成型过程

波纹拱壳屋顶的成型主要经过以下步骤：

• 直槽板冷弯成型：将幅宽为600~914mm、板厚为0.6~1.6mm的彩色镀锌钢板卷材，通过直板机辊轧成直槽板
• 弯板成型：通过弯板机把翼缘和腹板轧成褶皱，使其下部缩短，形成拱体

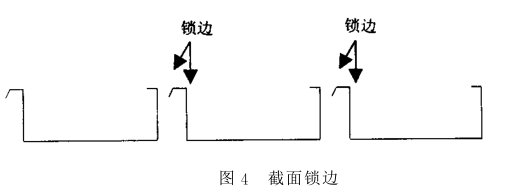

• 地面锁边成组：在地面用波纹屋顶封边机将3条单榀拱板连成一组
• 吊装就位：用起重设备将成组拱板吊装到位，用自攻螺丝固定

波纹拱壳屋顶倒塌的主要原因

设计理论存在的问题

波纹拱壳屋顶多由承接工程的单位采用从国外引进的软件进行设计。国外设计采用的是平面拱理论，但存在以下问题：

• 对结构的局部稳定问题考虑不足或不予考虑
• 结构腹板宽厚比远远超过国内规范要求
• 对分布于整个屋顶上的细小波纹褶皱，无论国外还是国内都没有给以相应考虑
• 有限元软件在计算时对波纹效应的处理不够准确

成型工艺问题

波纹拱壳屋顶为了成形需要将槽形截面的杆件冷轧成带有横向波纹的拱板。这导致大量钢板被轧成波纹褶皱分布在拱板的底板、翼缘上，产生以下问题：

• 波纹褶皱使板材呈现正交各向异性性质，两个弹性主轴方向上的弹性刚度相差悬殊
• 拱形结构沿拱轴方向存在很大的轴力和弯矩，但恰好是褶板的弱轴方向承受这些力
• 褶板弱轴方向的等效弹性模量仅为钢板弹性模量的1/8左右（0.24e5MPa vs 2.06e5MPa）
• 薄钢板易被成型机械轧漏，进一步削弱了结构沿拱轴方向的刚度

其他次要原因

• 屋面上咬合接口的连接咬口容易撕开、拉脱，影响屋盖整体性能
• 钢板厚度仅为0.6~1.6mm，且目前国内热镀锌钢带的厚度负偏差较大
• 拱脚固定方式不够牢固

波纹拱壳屋顶承载力研究

力学模型的选择

影响波纹拱壳屋顶承载力的因素主要包括：力学模型的选取、结构的跨度、钢板的厚度等。现有主要计算模型有三种：

• 模型一：平面拱计算模型，未考虑结构的几何非线性，已被否定
• 模型二：有限应变梁理论，考虑了几何非线性但未考虑波纹影响

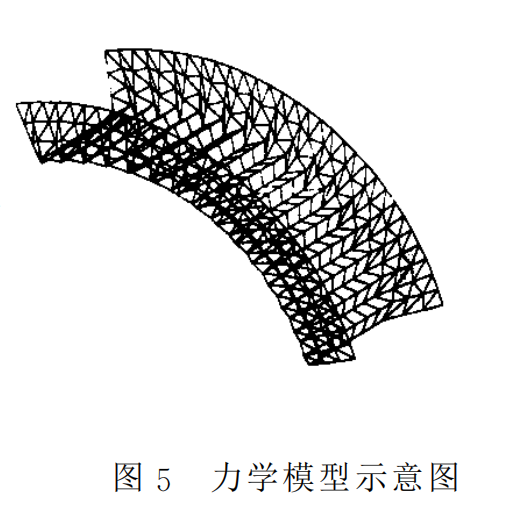

• 模型三：考虑波纹效应的三维有限元模型

不同模型对承载力的影响

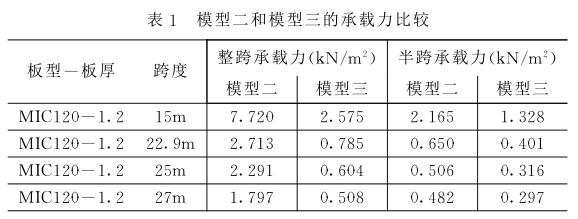

以MIC120型屋顶、矢跨比为0.2为例的研究表明：

• 模型二的承载力较高，模型三的承载力较低
• 不考虑波纹效应时，波纹拱壳屋顶的承载力被过高估计
• 波纹褶皱降低了结构的承载力，影响了结构的安全使用

跨度对承载力的影响

跨度是影响波纹拱壳屋顶承载力的重要因素。发生倒塌事故的波纹拱壳屋顶跨度一般在20米以上。计算结果显示：

• 随着跨度增加，结构承载力下降很快
• 当跨度达到22.9m时，MIC120型屋顶的半跨承载力仅为0.401kN/m²
• 跨度在22.9m以上时，承载力大幅降低，已接近不实用状态

钢板厚度对承载力的影响

波纹拱壳屋顶采用的钢板厚度为0.6~1.5mm。厚度与承载力大致呈线性关系。但存在限制因素：

• 钢板过薄则屋顶刚度过低，无法满足安装要求
• 钢板过厚会使彩色涂层及镀锌层在成型过程中受损，影响耐久性

波纹拱壳屋顶的安全改进措施

使用跨度限制

波纹拱壳屋顶作为一种集传力、受力、围护和保温为一体的大跨薄壁空间结构，其使用跨度在现有设备和结构形式条件下，不宜大于30m。在特殊荷载条件下和较大跨度时，应采取加固措施以确保结构安全。

拱脚固定改进

原设计中拱脚一般支撑在与拱脚角度相适应的角钢上，并用④8自攻螺丝固定。建议改为用④8螺栓加钢压板固定，以提高拱脚抗局部失稳的能力。

波纹影响的考虑

在结构设计中必须充分考虑细小波纹对整个结构承载力的影响，采用能够准确反映波纹效应的力学模型进行计算。

无波纹拱壳屋顶技术

针对波纹拱壳屋顶的缺陷，可以开发无波纹拱壳屋顶成型技术。其成型工艺为：

• 下料：将板材裁成幅宽为600~914mm的钢板带
• 直槽板冷弯成型：用直板机将钢带辊轧成直槽板
• 弯板成型：辊轧直槽形截面的上部翼缘，使直槽板轧弯成弧形
• 轧制锁边：在弯板的上翼缘上轧制锁边
• 地面锁边成组与吊装就位：同常规工艺，但用螺栓加钢压板固定

为了使单榀拱板间的翼缘协同工作，可在每两榀拱板的翼缘下部每2m左右点焊一次，改善锁边过程中的拱板咬合问题。

无波纹拱壳屋顶的优势

相比波纹拱壳屋顶，无波纹拱壳屋顶具有：

• 成型工艺更简单
• 承载力更高
• 实用跨度可达46m，在大跨度下半跨均布荷载可达1kN/m²以上，全跨均布荷载可达3kN/m²以上
• 即使在30m以内的跨度，特殊荷载条件下也可承受更大的负荷

常见问题解答

为什么波纹拱壳屋顶会倒塌？

波纹拱壳屋顶倒塌的主要原因是其承载力设计值被高估，同时波纹褶皱对结构刚度的削弱作用没有被充分考虑。在风荷载或雪荷载超过设计值时，结构容易失稳。

波纹拱壳屋顶能跨越多大的跨度？

对于传统波纹拱壳屋顶，现有的成型工艺条件下，实用跨度不宜大于30m。而采用无波纹拱壳屋顶技术，实用跨度可达46m，承载能力提高显著。

如何提高现有波纹拱壳屋顶的安全性？

可以通过以下措施提高安全性：改善拱脚固定方式，在设计中充分考虑波纹效应，在特殊荷载条件下进行加固，或升级采用无波纹拱壳屋顶技术。

小结

波纹拱壳屋顶的倒塌事故表明，这类结构的安全性能主要由其承载力决定，而承载力又受力学模型、跨度、钢板厚度以及波纹褶皱等多个因素影响。江苏杰达钢结构工程有限公司在承接拱形屋顶工程时，坚持严格控制使用跨度，采用准确的力学模型进行设计计算，考虑波纹对结构的影响，并在必要时采用无波纹拱壳屋顶技术或加固措施，以确保工程安全和客户权益。无波纹拱壳屋顶作为一项新型技术，具有成型工艺更简单、承载力更高的优点，是大跨度建筑屋面系统的重要发展方向。
