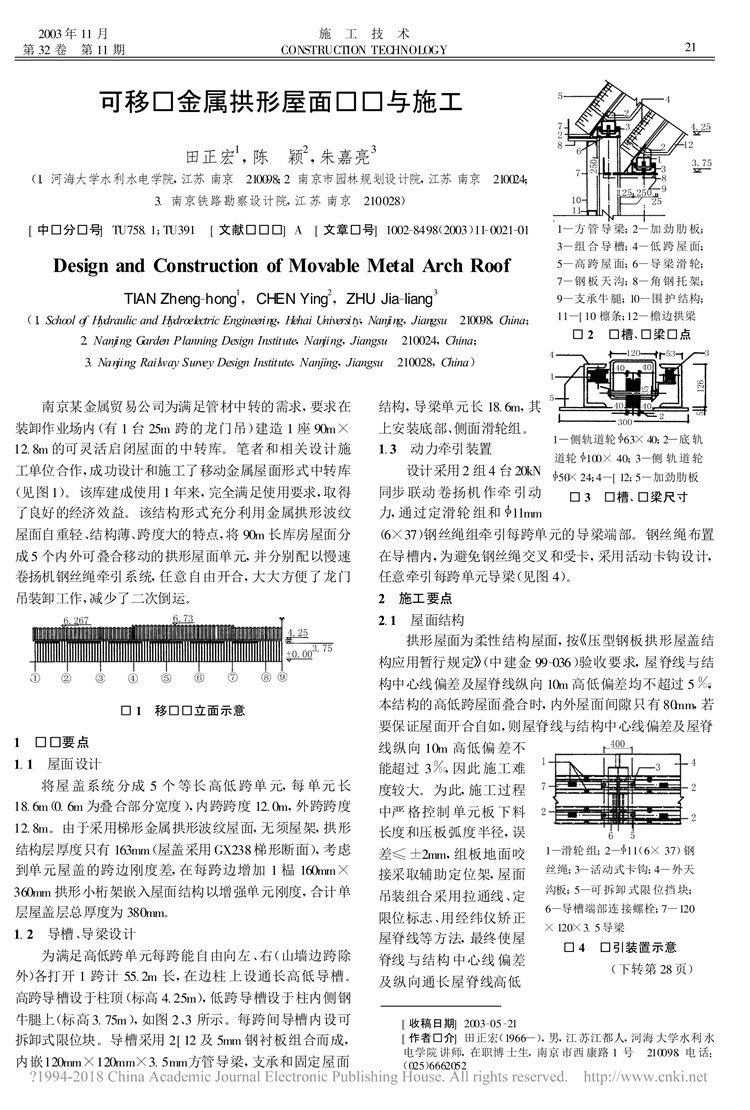

可移动金属拱形屋面设计与施工指南

可移动金属拱形屋面是一种创新的工程结构形式，充分利用金属拱形波纹屋面自重轻、结构薄、跨度大的特点，将长跨库房屋面分成多个内外可叠合移动的拱形屋面单元，配以钢丝绳牵引系统，实现屋面的自由开合。这种结构广泛应用于港口、码头、物流仓储等场所，具有显著的经济和效益优势。

可移动屋面的应用背景

在港口装卸和物流转运中，传统的固定屋面影响装卸效率，容易造成货物二次倒运。可移动金属拱形屋面通过灵活启闭，大幅方便了龙门吊等装卸设备的工作，减少了二次倒运，提高了装卸、储存效率。

成功案例：南京某金属贸易公司的90m×12.8m中转库采用可移动金属屋面，建成使用1年来完全满足使用要求，取得了良好的经济效益，约450元/m²（含所有建筑、结构、设备费用）。

屋面结构设计要点

屋面单元划分

将屋盖系统分成5个等长高低跨单元，每单元长18.6m（其中0.6m为叠合部分宽度），内跨跨度12.0m，外跨跨度12.8m。采用梯形金属拱形波纹屋面，无须屋架。

屋面结构厚度

拱形结构层厚度为163mm（屋盖采用GX238梯形断面）。考虑到单元屋盖的跨边刚度差，在每跨边增加1根160mm×360mm拱形小桁架嵌入屋面结构以增强单元刚度。合计单层屋盖层总厚度为380mm。

高低跨配置

采用高低跨单元设计，每跨能自由向左、右（山墙边跨除外）各打开1跨计55.2m长的空间，大幅增强了使用灵活性。

导槽与导梁系统

导槽布置

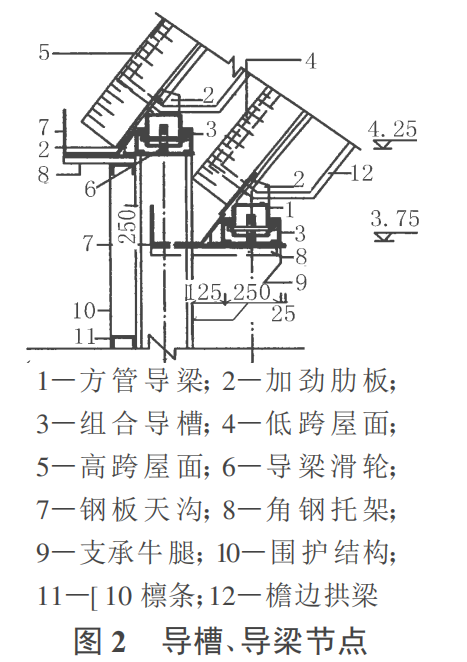

在边柱上设通长高低导槽以支持屋面单元的移动：

• 高跨导槽设于柱顶（标高4.25m）
• 低跨导槽设于柱内侧钢牛腿上（标高3.75m）

每跨间导槽内设可拆卸式限位块，导槽采用2[12及5mm钢衬板组合而成。

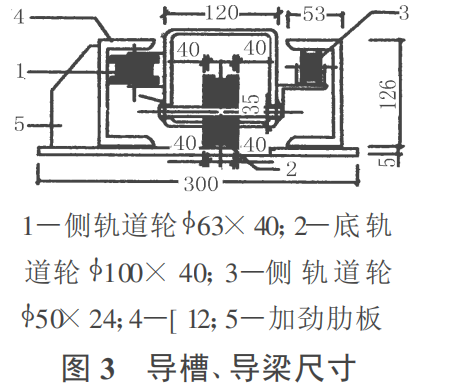

导梁设计

内嵌120mm×120mm×3.5mm方管导梁，支承和固定屋面结构。导梁单元长18.6m，其上安装底部、侧面滑轮组，便于屋面的平稳移动。

动力牵引装置

牵引系统组成

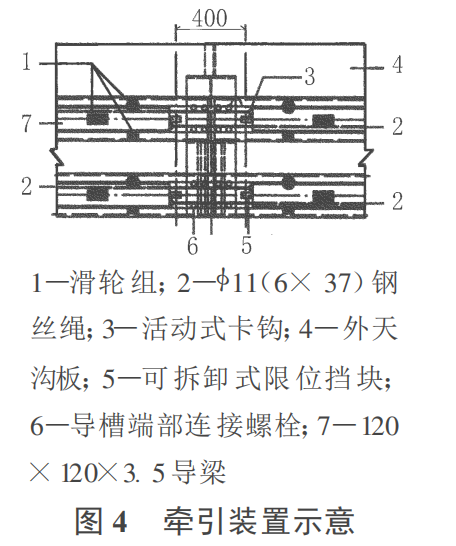

设计采用2组4台20kN同步联动卷扬机作牵引动力，通过定滑轮组和中11mm（6×37）钢丝绳组牵引每跨单元的导梁端部。钢丝绳布置在导槽内，为避免钢丝绳交叉和受卡，采用活动卡钩设计，任意牵引每跨单元导梁。

安全与控制

卷扬机速度调整至15m/min，以满足业主安全要求。同时增加了手动扳手装置，当动力牵引装置故障时不影响移动屋面的打开和关闭，确保使用的安全性。

施工要点与质量控制

屋面结构施工

拱形屋面为柔性结构屋面。按规范要求，屋脊线与结构中心线偏差及屋脊线纵向10m高低偏差均不超过5%。但由于高低跨屋面叠合时内外屋面间隙只有80mm，为保证屋面开合自如，要求偏差不能超过3%，施工难度较大。

质量控制措施：

• 严格控制单元板下料长度和压板弧度半径，误差≤±2mm
• 组板地面咬接采取辅助定位架
• 屋面吊装组合采用拉通线、定限位标志、用经纬仪矫正屋脊线等方法
• 最终使屋脊线与结构中心线偏差及纵向通长屋脊线高低偏差均不超过30mm
• 确保高低跨开合自如

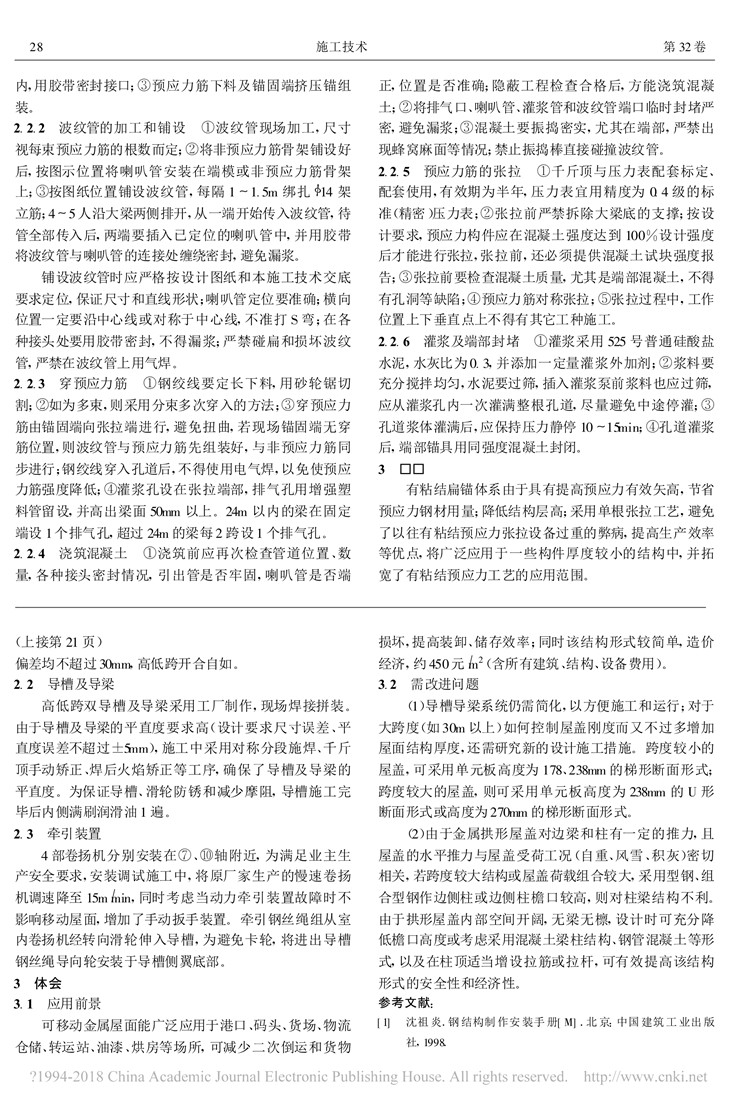

导槽及导梁施工

高低跨双导槽及导梁采用工厂制作，现场焊接拼装。由于导槽及导梁的平直度要求高（设计要求尺寸误差、平直度误差不超过±5mm），施工中采用以下工序：

• 对称分段施焊
• 千斤顶手动矫正
• 焊后火焰矫正
• 导槽施工完毕后内侧满刷润滑油1遍

这些措施确保了导槽及导梁的平直度，同时有利于导槽、滑轮防锈和减少摩阻。

牵引装置施工

4部卷扬机分别安装在结构两端附近。施工中将原厂家生产的慢速卷扬机调速降至15m/min。牵引钢丝绳组从室内卷扬机经转向滑轮伸入导槽，为避免卡轮，将进出导槽钢丝绳导向轮安装于导槽侧翼底部。

应用前景与改进方向

广阔的应用前景

可移动金属屋面能广泛应用于以下场所：

• 港口、码头的装卸场地
• 物流仓储、转运站
• 油漆、烘房等需要通风的场所
• 其他需要灵活启闭屋面的建筑

这种结构形式较简单，造价经济，约450元/m²（含所有建筑、结构、设备费用），具有显著的经济优势。

需改进的问题

导槽导梁系统仍需简化，以方便施工和运行。对于大跨度（如30m以上）的屋盖，如何在控制屋盖刚度的同时不过多增加屋面结构厚度，还需研究新的设计施工措施。

可采用的改进方案：

• 跨度较小的屋盖：采用单元板高度为178、238mm的梯形断面形式
• 跨度较大的屋盖：采用单元板高度为238mm的U形断面形式或高度为270mm的梯形断面形式

支座结构设计的考虑

金属拱形屋盖对边梁和柱有一定的推力，且屋盖的水平推力与屋盖受荷工况（自重、风雪、积灰）密切相关。设计时应充分考虑：

• 对较大跨度结构，采用型钢、组合型钢作边侧柱不利
• 充分利用拱形屋盖内部空间开阔的特点，降低檐口高度
• 考虑采用混凝土梁柱结构、钢管混凝土等形式
• 在柱顶适当增设拉筋或拉杆

这些措施能有效提高该结构形式的安全性和经济性。

常见问题解答

可移动屋面与固定屋面相比有什么优势？

可移动屋面能灵活启闭，大幅提高装卸、储存效率，减少货物二次倒运和损坏，同时保护货物不受雨雪侵蚀。特别是在港口、码头、物流仓储等场所，优势显著。

屋面移动过程中如何保证刚度和稳定性？

通过在屋盖跨边增加拱形小桁架来增强单元刚度，同时严格控制屋脊线偏差，确保高低跨屋面的平稳移动和良好的咬合。导槽、导梁和滑轮系统的精密设计也是保证稳定性的关键。

大跨度屋面的移动系统如何设计？

对于30m以上的大跨度屋盖，需要采用更强的截面形式（如U形或高梯形），同时优化牵引装置，确保力的均匀传递。导槽导梁系统也需相应加强。

小结

可移动金属拱形屋面是传统拱形屋面的创新应用，通过合理的结构设计、导槽导梁系统、牵引装置和严格的施工质量控制，实现了屋面的灵活启闭。这种结构形式具有造价经济、施工相对简单、应用前景广阔的特点，特别适用于港口、物流、仓储等行业。江苏杰达钢结构工程有限公司拥有丰富的可移动屋面设计施工经验，能为不同应用场景提供定制化的解决方案。
