山东德州12米跨拱形屋顶设计图纸详解

本图纸为江苏杰达钢结构工程有限公司为山东德州经济开发区项目设计的拱形屋顶CAD详细图纸。工程位于山东德州，单栋建筑跨度12米、长度60米，属中等跨度拱形波纹钢屋盖结构。图纸包括拱形屋顶的钢丝绳拉锁布置、节点详图、结构说明和平立面布置等内容，为同类工程提供了参考借鉴。

工程基本参数

• 工程位置：山东省德州市经济开发区
• 建筑规模：单栋拱形屋顶，两栋相同
• 屋面跨度：12米
• 屋面长度：60米
• 拱高：2.4米
• 板材型号：TS280GD-Z，厚度0.8mm
• 屋盖类型：拱形波纹钢屋盖
• 设计软件：ACMRSAP结构分析程序计算

关键结构设计

钢丝绳拉锁系统布置

12米跨拱形屋顶需要合理的水平推力控制。图纸中采用M12钢丝绳进行拉锁，每隔6米布置一处，共2道。钢丝绳与花篮螺栓（M27）配合使用，有效减少屋顶对支座的水平推力，防止支座变形。

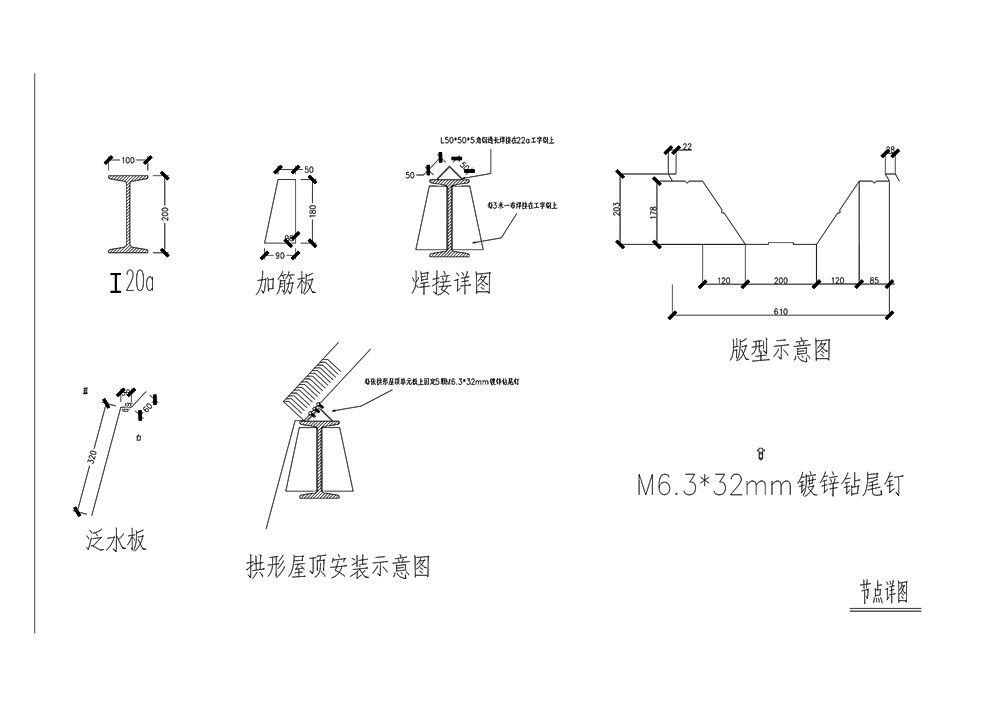

支座与节点详图

拱形屋顶支座采用20A工字钢（IPE200），工字钢顶部需要焊接加筋板，用于增加承压面积，减少应力集中。支座节点还需预留泛水板的安装位置，确保屋面防水系统的完整性。

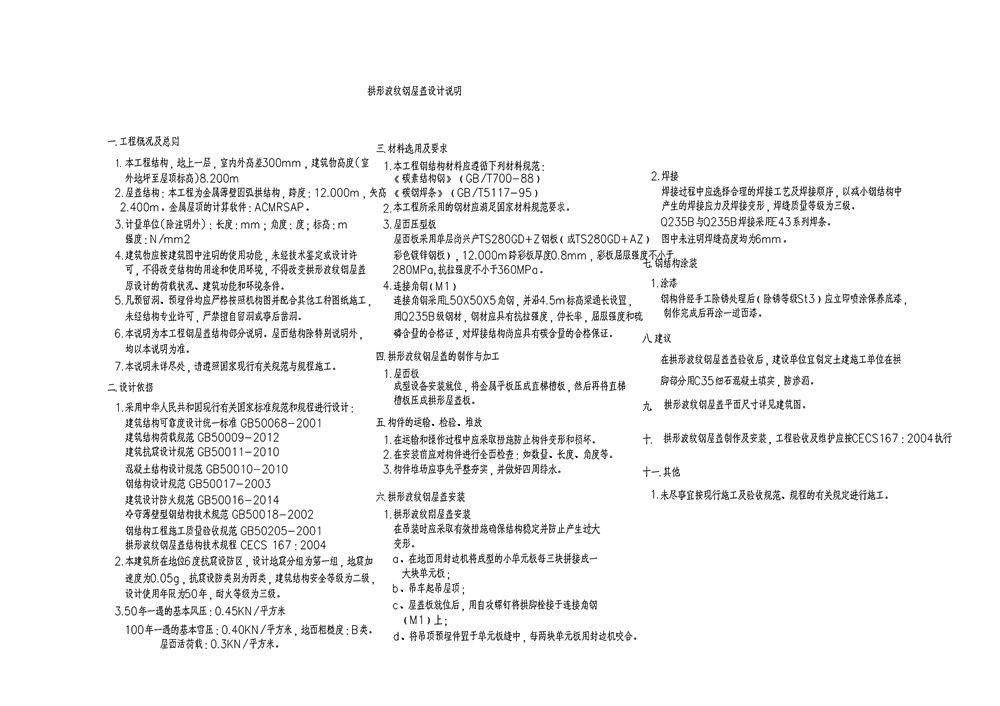

拱形波纹钢屋盖设计说明

设计说明文件详细规定了该拱形屋顶的跨度（12米）、荷载条件、材料标准和施工要求。全部设计都通过ACMRSAP有限元分析程序进行了结构验算，确保在预期荷载下具有足够的安全系数。

平面与立面布置

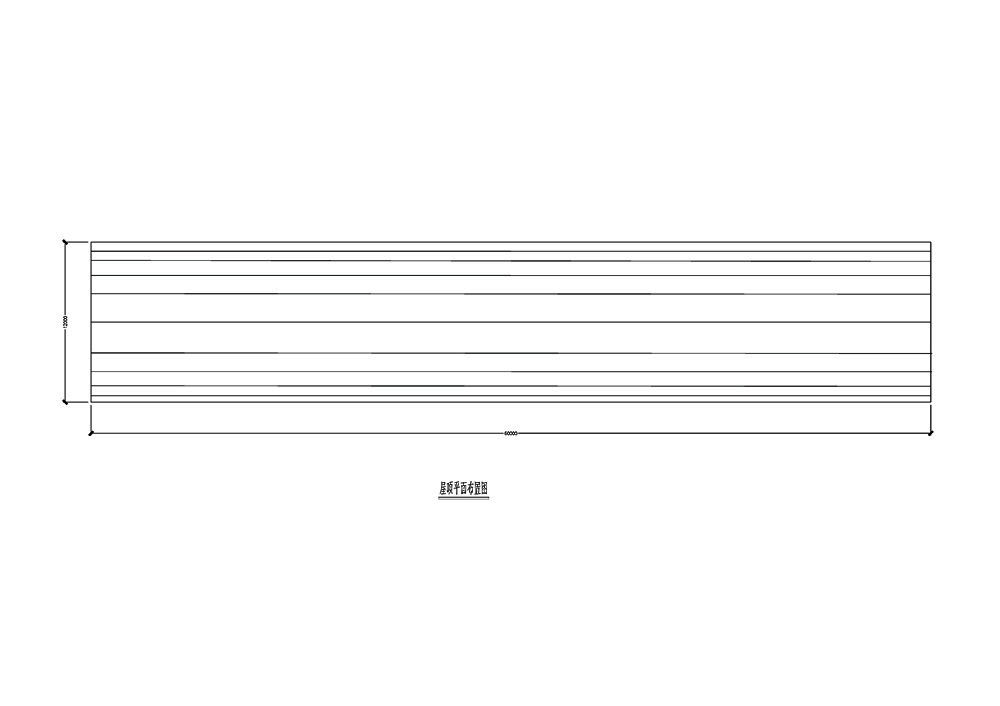

屋顶平面布置图

平面图显示屋顶跨度12米，长度60米的矩形布置。图中标注了支座位置、拉锁布置、分格线等关键信息，为后续的材料下单和现场施工提供了准确的尺寸依据。

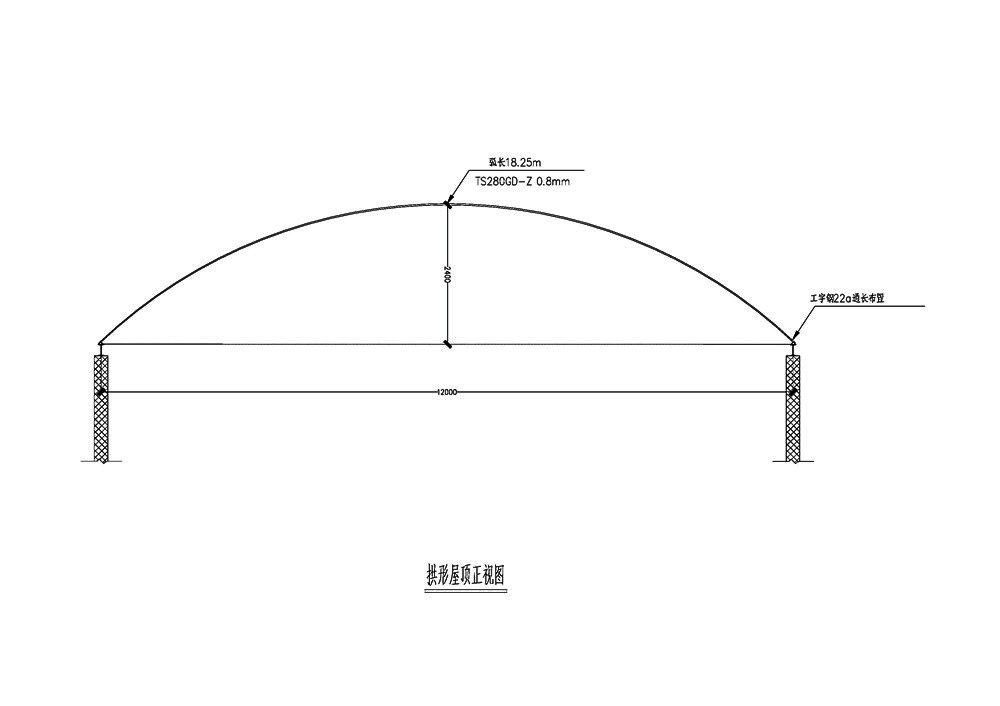

屋顶正视图与拱高参数

正视图清晰显示屋顶的拱形轮廓：跨度12米，拱高2.4米，弧长约18.25米。屋顶建设在原有厂房的混凝土短柱上，需通过化学螺栓进行锚固。板材采用TS280GD-Z，厚度0.8mm，是该跨度标准配置。

设计要点与规范遵循

结构设计标准

• 荷载计算：按《建筑结构荷载规范》进行
• 钢结构设计：符合《钢结构设计标准》（GB50017）
• 焊接工艺：按《建筑钢结构焊接规程》（JGJ81）执行
• 屋顶结构：按《拱形波纹钢屋盖结构技术规程》（CECS167:2004）设计

材料与强度

• 板材：TS280GD-Z，屈服强度280MPa，设计强度235MPa
• 钢丝绳：采用高强度钢丝绳，抗拉强度1770MPa以上
• 焊条：E43XX型焊条，焊缝等级为三级
• 化学螺栓：C20型化学锚栓，抗拔力80kN以上

常见问题

为什么需要钢丝绳拉锁？

12米跨拱形屋顶在承载自身重量和风雪荷载时，会向下推压支座。同时拱形结构的几何特性会产生向外的水平推力，可达100kN以上。钢丝绳拉锁系统通过拉紧花篮螺栓，将支座固定，防止支座向外移动，从而保护整体结构安全。

0.8mm厚的板材能否承受风雪荷载？

完全可以。0.8mm厚TS280GD-Z钢板的承载力经ACMRSAP程序验算，在12米跨的拱形屋盖中，可承受风压0.3kN/m²、雪压0.45kN/m²等华东地区的标准气象荷载。德州地区荷载条件相当，该厚度配置合理。

工字钢支座为什么需要焊接加筋板？

20A工字钢的腹板相对较薄，拱形屋顶的集中荷载直接作用在腹板上会导致局部压陷。焊接加筋板后，荷载分散到更大面积，应力均匀分布，既保证了强度，又避免了应力集中破坏。

现场施工指导

• 根据平面布置图在现场放线，确定支座和拉锁的精确位置
• 化学螺栓钻孔直径应与锚栓型号匹配（C20通常为24mm）
• 工字钢安装后检查水平度，每根支座顶面标高应一致
• 拱形屋顶吊装前在地面完成两两之间的地面锁边
• 吊装就位后立即安装钢丝绳拉锁，逐步调紧花篮螺栓
• 屋面锁边与防水处理应在拉锁调紧后进行

小结

山东德州12米跨拱形屋顶工程的设计方案体现了结构合理、工艺先进、规范完善的特点。江苏杰达钢结构工程有限公司在钢丝绳拉锁系统、节点设计、防水处理等方面积累了丰富经验。如需获取详细的CAD图纸、技术规格或施工方案，欢迎联系我们。
