山东德州拱形屋顶施工工程全过程纪实

拱形屋顶厂家 2019-09-03 17:24:53 工程案例 3255 ℃ 0 评论

2018年8月，江苏杰达钢结构工程有限公司在山东德州经济开发区承建了一项大规模拱形屋顶工程，总建筑面积3000平方米，由6栋相同规格的屋顶组成，每栋跨度12米、长度60米。该工程从基础施工、钢结构安装到屋面铺设、防水处理，全程经过精心组织，安全文明施工，成为该地区的标杆工程。

本工程的主要技术指标：

该工程在原有建筑屋顶的女儿墙上进行，需要搭建钢结构支座系统：

工程开工后，杰达钢结构派出了9名有丰富经验的施工人员进场。图中可见每位施工人员都脸带微笑，这是首栋屋顶刚刚吊装完成时的合影。这支队伍在后续5栋屋顶的吊装中继续发挥了重要作用，确保了整个工程的质量和安全。

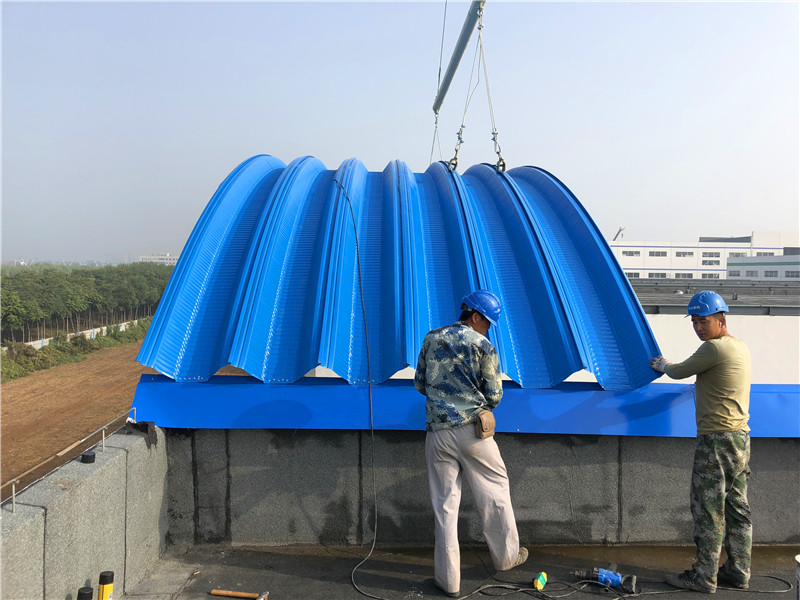

12米跨拱形屋顶的拱高为2.2米，采用分段吊装的方式。图中显示首栋屋顶已经吊装了2榀（两片组合），海蓝色的泛水板已同步安装，准备继续吊装后续部分。泛水板的及时安装确保了屋顶的防水系统与主体结构同步推进。

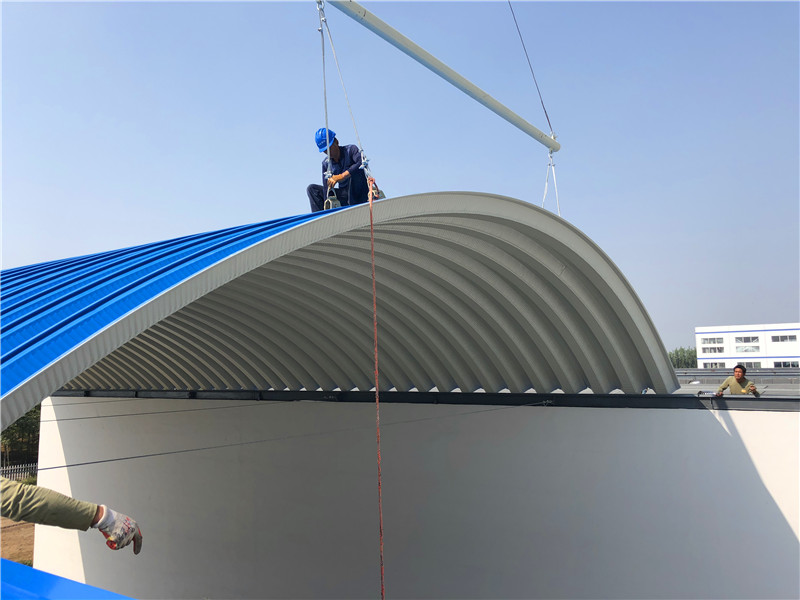

施工人员立在吊装完成的拱形屋顶上拆除吊夹，这个过程同时检验了屋顶的强度。彩涂卷压型后通过机械锁边环环紧扣，使得整体屋顶结构非常坚固，能够承受施工人员的活动荷载。这也说明拱形屋顶采用的波纹锁边工艺既保证了防水，也提供了足够的结构强度。

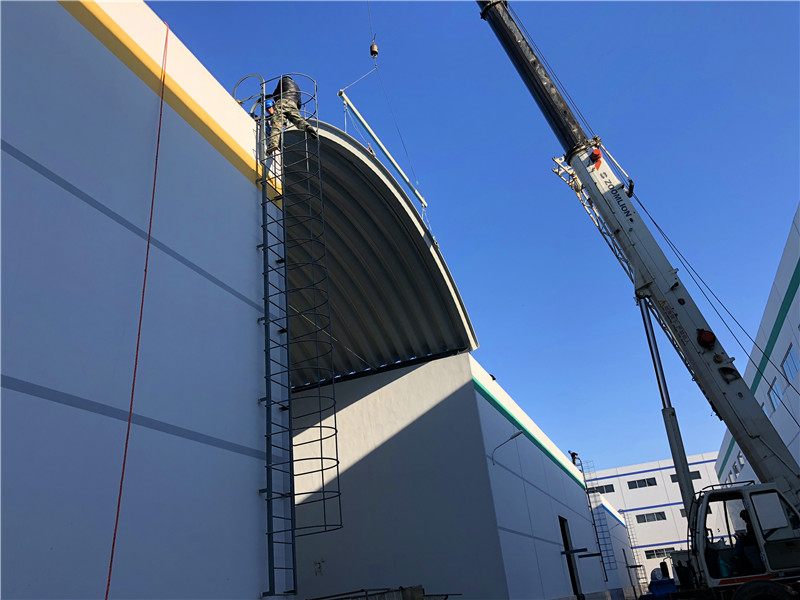

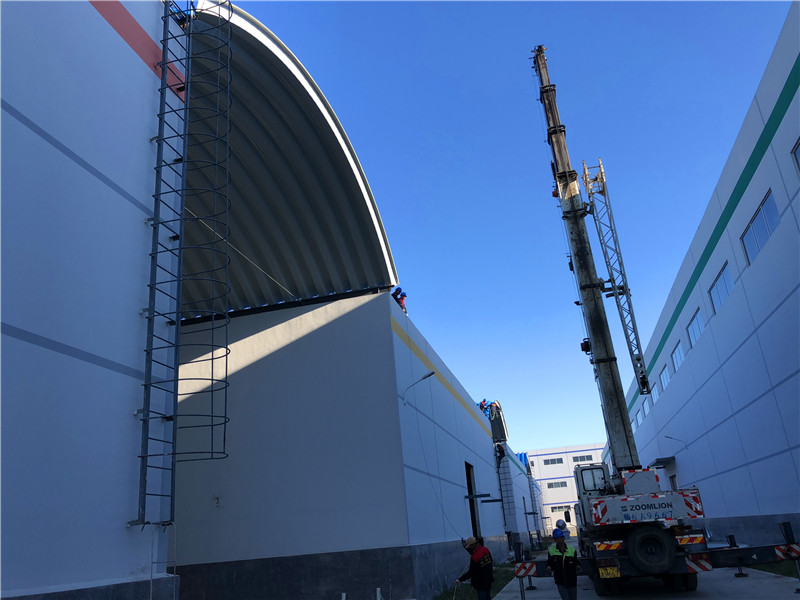

12米跨度的拱形屋顶跨度相对较小，单片或数片组合的重量不大，因此使用16吨吊车就足以胜任。相比更大跨度需要的50吨以上吊车，16吨吊车的机动性更强，能快速转移到下一个施工位置，大幅提高了吊装效率。

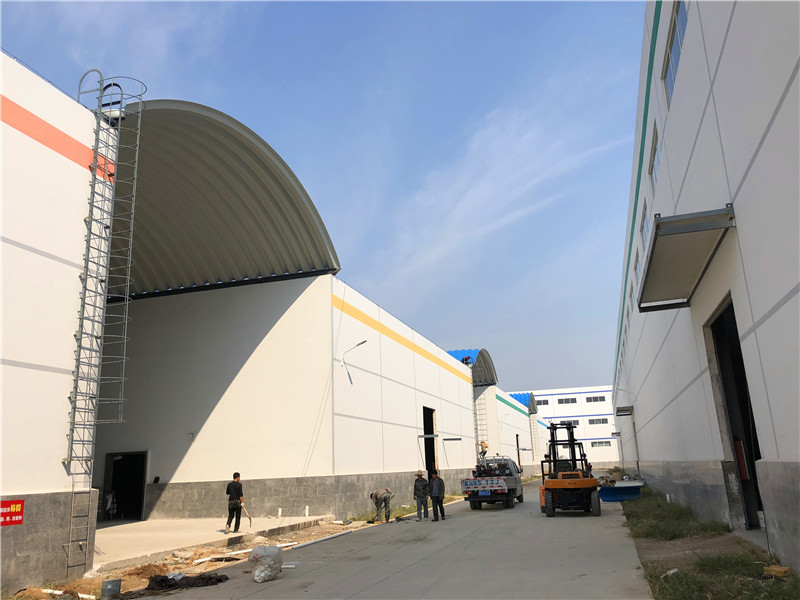

首面围挡内三栋拱形屋顶已经全部吊装完毕，可见每栋屋顶的拱形轮廓完美一致，高度和位置都精确对齐。杰达钢结构在吊装过程中严格控制每栋屋顶的安装精度，确保最终的整体美观与水平。

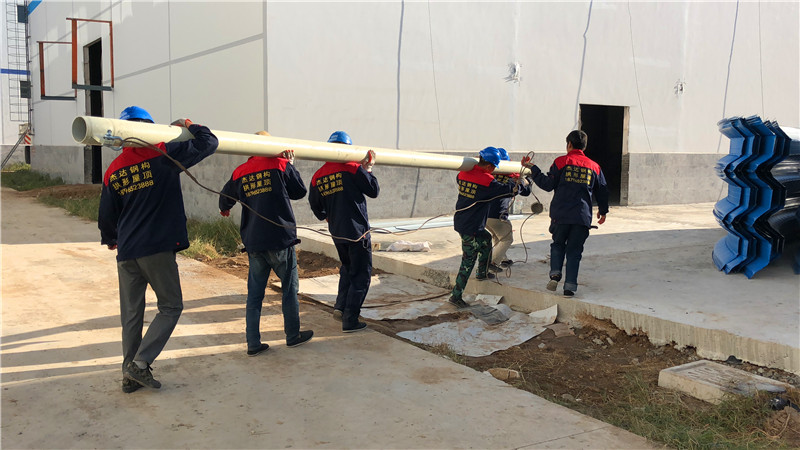

杰达钢结构施工人员在万众一心地抬吊杆。吊杆是拱形屋顶吊装的专用工具，通常由钢管制成，长度6~8米，重量在100kg以上。这需要数人齐心协力才能搬运到位，充分体现了团队的协作精神和职业精神。

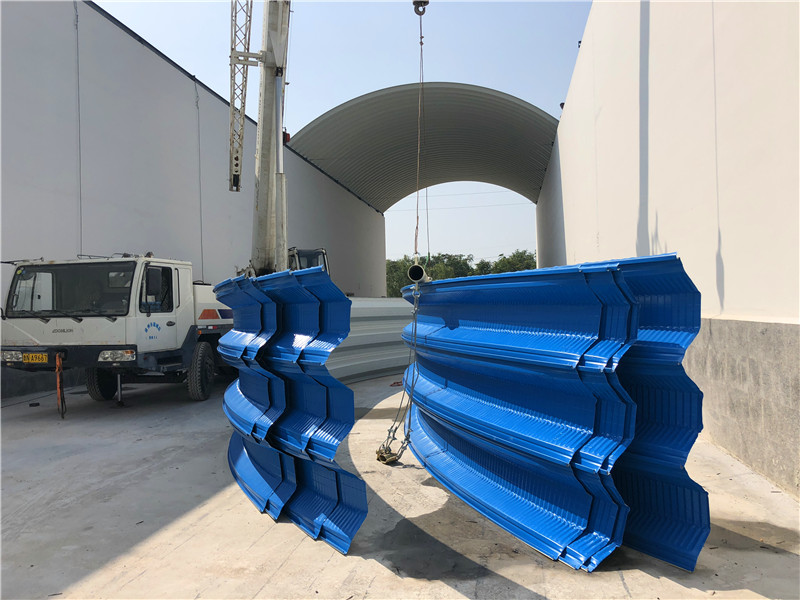

拱形屋顶瓦片正在吊装中，前方是刚刚组装好的待吊屋顶瓦片单元，后方已是吊装完毕并用钢丝绳张紧的拱形屋顶。这反映了该工程的施工进度和工序流程——每栋屋顶从组装、地面锁边、吊装、就位、张紧到防水处理，环环相扣。

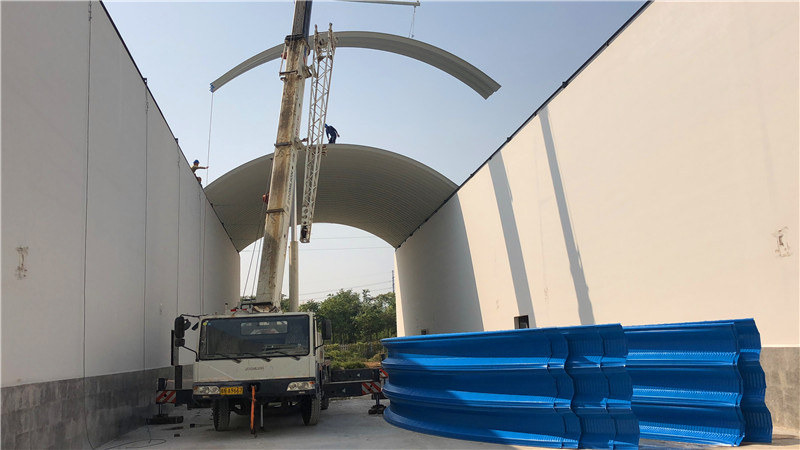

一栋拱形波纹钢屋盖已经在吊装最后一块了，吊车大臂在阳光下闪闪发光。最后一块的安装最为关键，需要精确控制位置确保与前面瓦片的锁边咬合完美。施工人员也显得格外谨慎，安全第一的理念贯穿了整个施工过程。

全部工程竣工后，杰达钢结构施工人员正在打扫现场，进行文明施工收尾。清理施工场地、清运建筑垃圾、整理机械设备，这些看似不起眼的工作充分体现了公司对工程质量和客户形象的尊重。优质的工程加上文明施工，才是杰达钢结构留给客户的综合印象。

可以的。女儿墙是建筑的外包围墙，本身就为承载屋面结构而设计。通过化学螺栓或焊接安装的工字钢，配合加筋板和角钢支座，形成的支座系统强度充足。每栋500平方米的屋顶重量约5吨，分散到十多个支点，每点荷载较小，女儿墙完全能够承担。

通过精确的放线和水平控制。首先在女儿墙上沿统一标高线安装工字钢，确保每栋支座的顶面标高完全一致。其次吊装时参考同一基准线，最后进行屋顶间的高度检验和微调。这样6栋屋顶看上去就形成了和谐的整体。

TS280GD-Z海蓝色彩涂卷，采用100g镀锌和聚酯涂层，在正常气候条件下使用寿命可达25~30年。德州地区气候相对干燥，腐蚀速度较慢。如进行定期维护（每两年清理屋顶积水），寿命还能延长。

山东德州拱形屋顶工程是江苏杰达钢结构工程有限公司在华北地区的重点项目。6栋大规模屋顶的成功吊装，充分展示了公司在拱形屋顶设计、制造、运输、吊装等全流程的专业能力。该工程的圆满竣工，为公司赢得了客户的信任和业界的认可。如您的项目需要拱形屋顶解决方案，欢迎联系江苏杰达钢结构工程有限公司。
