浙江遂昌16米跨仓间罩棚设计详解

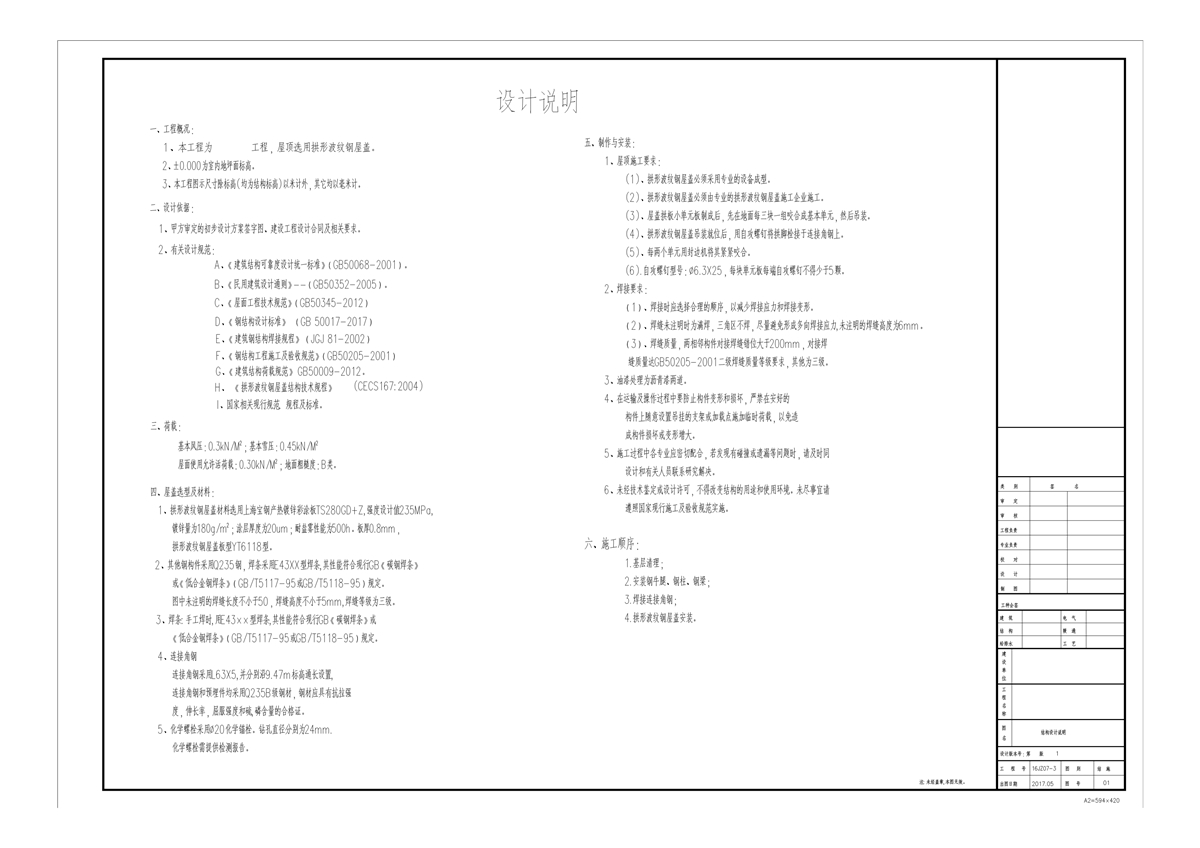

浙江丽水遂昌粮食储备库18米跨仓间罩棚是一项拱形波纹钢屋盖改造工程，实际屋盖跨度16米（建设在原有墙体上，利用空间为16米）。该工程采用上海宝钢TS280GD-Z高强度彩涂钢板，通过完整的结构设计和规范的工程管理，确保了屋盖的安全可靠。本页为该工程的完整设计说明。

工程基本信息

工程位置与规模

• 建设位置：浙江省丽水市遂昌县中心粮库
• 建筑类型：仓间罩棚，建设在原有仓库墙面上
• 屋盖结构：拱形波纹钢屋盖
• 原有跨度：18米
• 实际屋盖跨度：16米（根据墙体条件调整）
• 建筑面积：约1000平方米
• 室内地坪标高：P0.000（基准标高）

气象与荷载条件

• 地面粗糙度：B类（一般城乡或工业区）
• 基本风压：0.3kN/m²
• 基本雪压：0.45kN/m²
• 屋面使用活荷载：0.30kN/m²

屋盖选型与材料标准

屋顶板材规格

拱形波纹钢屋盖采用上海宝钢产品，技术标准为Q/BQB440TS280GD+Z，具体参数：

• 板厚：0.8mm（标准中等厚度）
• 板宽：914mm（标准宽度）
• 波纹型号：YT6118型拱形波纹钢屋盖板型
• 屈服强度：设计值235MPa（采用强度设计）
• 镀锌量：180g/m²（双面均匀镀锌）
• 涂层厚度：20μm（微米）
• 耐盐雾性：500小时（耐腐蚀等级）
• 颜色：可选多种（常见海蓝色、银白色等）

钢结构件材料

• 钢牛腿与支座：Q235B钢，屈服强度235MPa
• 工字钢梁：Q235B钢，采用I型钢梁
• 连接角钢：L63×5（63mm×5mm）规格，Q235B钢
• 焊条：E43XX型焊条，性能符合GB《碳钢焊条》标准
• 化学螺栓：C20型化学锚栓，单个锚栓孔径24mm
• 涂装处理：沥青漆两道防锈处理

结构设计与节点处理

基础支座系统

屋盖建设在原有仓库墙面上，需要完整的支座结构：

• 预埋件：在混凝土墙体内埋设钢板和钢筋，用于焊接拉环
• 化学螺栓：利用C20化学锚栓将钢牛腿锚固在墙体上，每个螺栓孔径24mm，抗拔力80kN以上
• 钢牛腿：支撑整个屋盖结构，与工字钢梁焊接连接
• 工字钢梁：跨越屋盖宽度，支撑拱形屋顶瓦片
• 加筋板与角钢：在工字钢上焊接，提高承压面积，防止应力集中
• 连接角钢：沿屋盖两端通长设置，用于屋顶瓦片的自攻螺钉固定

焊接质量标准

• 未注明焊缝：长度不小于50mm，高度不小于5mm
• 焊缝等级：三级
• 对接焊缝：两相邻构件错位≤200mm时为二级，其他为三级
• 焊接顺序：采用合理的焊接顺序以减少应力和变形
• 三角区：不进行焊接处理，避免多向焊接应力

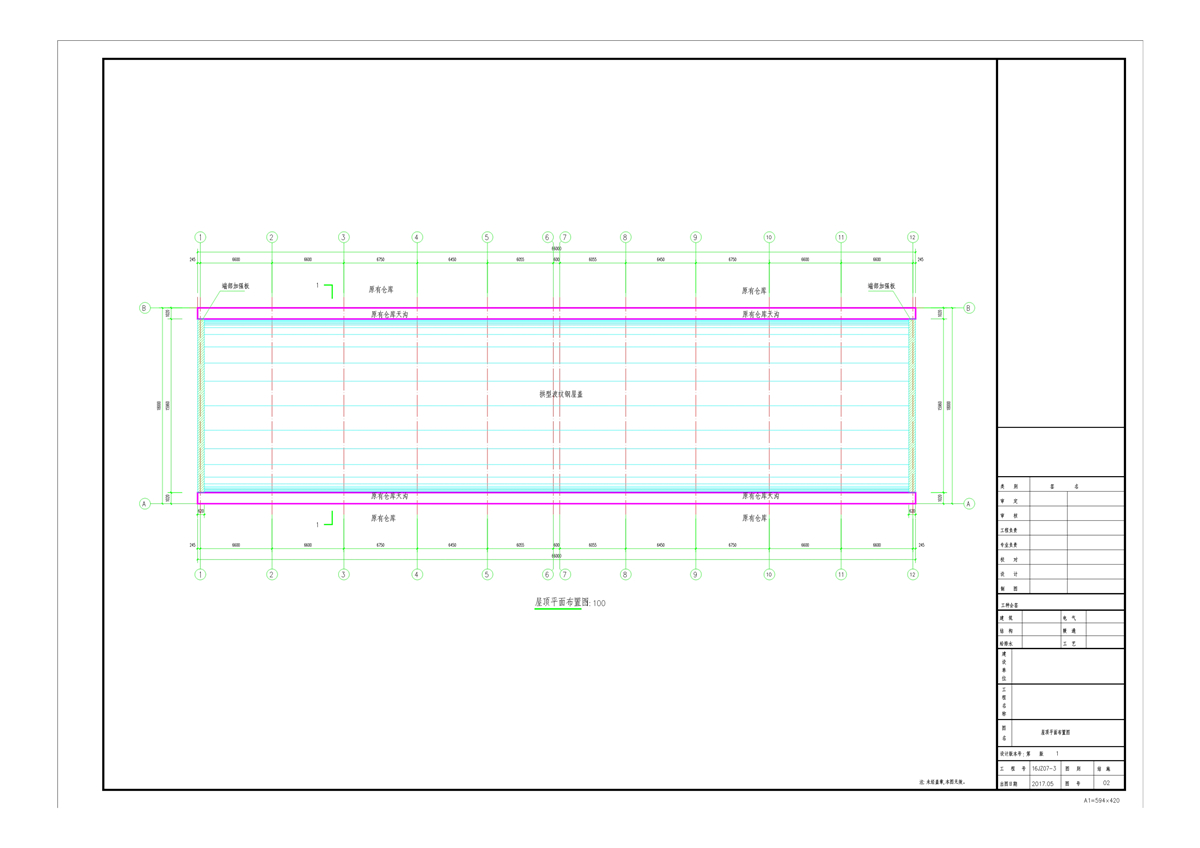

屋盖立面与截面设计

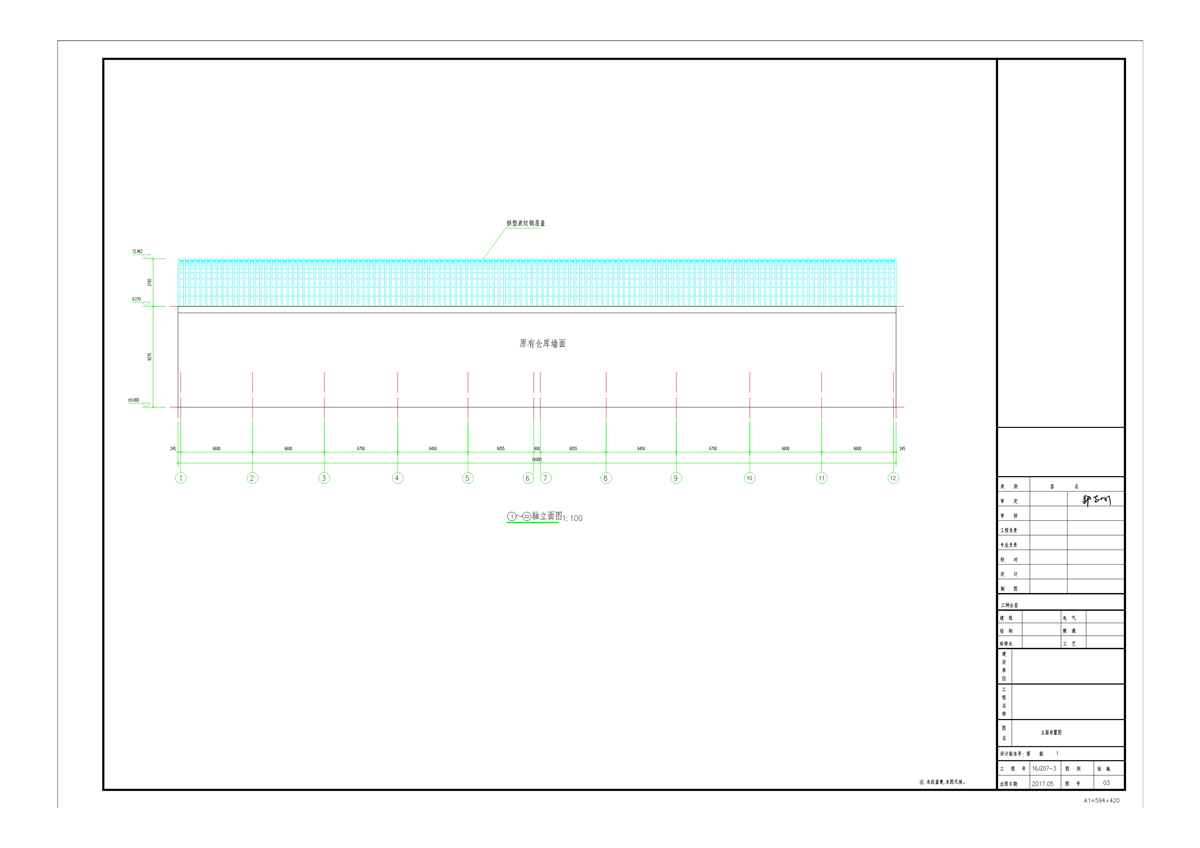

轴立面图说明

从侧面看，屋盖架设在原有仓库墙面上，通过钢牛腿和工字钢梁将拱形屋顶的荷载传递到墙体。屋盖与墙体的连接点经过精确计算，确保了结构的整体刚性和承载安全。

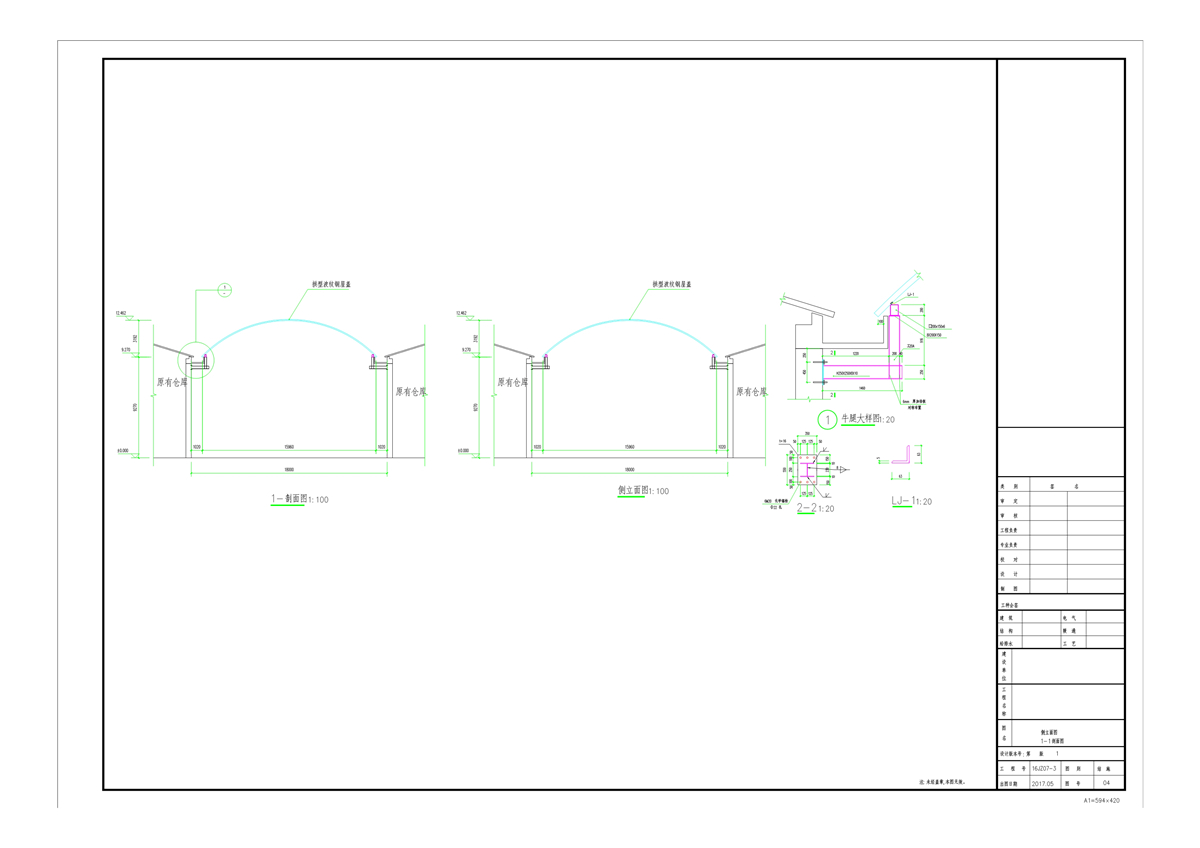

侧立面与拱高参数

屋盖侧立面展示了拱形的完整轮廓。拱高（从支座到拱顶的竖向距离）和拱形曲线经过有限元分析程序验算，使得屋盖在风、雪等荷载下保持优良的应力分布。本工程16米跨度的拱高约为2.5~3.0米。

制作与安装技术要求

屋顶成型规范

• 成型设备：必须采用专业拱形屋盖压型设备，确保波纹精度
• 承包资质：必须由专业的拱形屋盖施工企业施工，保证工艺水平
• 地面加工：屋顶成型后，先在地面每三块一组进行咬合成基本单元
• 质量检验：逐片检验尺寸、外观和波纹完整性

屋顶吊装安装

• 吊装就位：拱形波纹钢屋盖成型后通过吊车吊装到位
• 螺钉固定：用自攻螺钉将拱脚栓接于连接角钢上，型号C6.3×25，每块单元板每端不少于5颗
• 屋面锁边：每两个相邻单元用封边机进行咬合，形成360度密闭接缝
• 防水密封：泛水板与天沟配合，防止各类型渗漏

焊接工艺

• 焊接顺序：选择合理的顺序以减少焊接应力和变形
• 焊缝标准：未注明时为满焊，避免多向焊接应力，下部三角区不焊
• 焊缝质量：对接焊缝错位≤200mm的达二级质量等级，其他为三级
• 焊条要求：采用E43XX型焊条，焊缝高度不小于6mm

施工顺序与工程管理

标准施工流程

• 第一步：基层清理—清理原有墙体表面，确保无油污和浮尘
• 第二步：安装钢牛腿、钢柱、钢梁—通过化学螺栓锚固并焊接
• 第三步：焊接连接角钢—沿屋顶两端通长设置
• 第四步：拱形波纹钢屋盖安装—分段吊装、地面锁边、屋面锁边、防水处理

设计依据与规范标准

本工程设计遵循的主要技术规范包括：

• 《建筑结构可靠度设计统一标准》（GB50068-2001）
• 《民用建筑设计通则》（GB50352-2005）
• 《屋面工程技术规范》（GB50345-2012）
• 《钢结构设计标准》（GB50017-2017）
• 《建筑钢结构焊接规程》（JGJ81-2002）
• 《钢结构工程施工及验收规范》（GB50205-2001）
• 《建筑结构荷载规范》（GB50009-2012）
• 《拱形波纹钢屋盖结构技术规程》（CECS167:2004）

运输与施工过程注意事项

构件保护

• 运输过程中防止构件变形和损坏
• 禁止在安装完成的构件上随意设置吊挂支架或加载临时荷载
• 钢板应抬运不拖行，以防变形和划伤

专业协调

• 施工过程中各专业应密切配合
• 若发现碰撞、遗漏等问题，应及时与设计和相关人员沟通
• 未经技术鉴定或设计许可，不得改变结构用途和使用环境

常见问题

16米跨的屋盖采用0.8mm厚的钢板是否足够？

完全足够。0.8mm厚TS280GD-Z钢板经过设计部门的有限元分析验算，在浙江丽水地区的风压0.3kN/m²、雪压0.45kN/m²条件下，具有充分的安全系数。加上波纹结构的二向刚度特性，强度和刚度都能满足要求。

化学螺栓是否可靠？

非常可靠。C20型化学锚栓通过专用粘合剂在混凝土孔内硬化，形成机械咬合和化学粘合的双重固定方式。单个M20螺栓的抗拔力在C25混凝土中可达80kN以上，充分满足拱形屋顶的支座需求。

拱形屋顶的防水与传统屋顶相比优势在哪？

拱形屋顶采用波纹锁边工艺，相邻瓦片通过卷边机咬合形成金属级防水接缝，无穿孔、无螺栓的屋面设计从根本上消除了渗漏风险。配合泛水板和天沟排水系统，确保了屋顶的长期防水可靠性，远优于传统防水卷材。

屋顶使用寿命能否达到30年？

可以的。采用180g/m²镀锌层和聚酯或丙烯酸涂层，耐腐蚀等级达500小时盐雾试验。在浙江丽水的气候条件下，正常维护情况下使用寿命可达25~30年，甚至更长。定期清理屋顶积水是保证寿命的关键。

小结

浙江遂昌粮库仓间罩棚项目的完整设计体现了拱形波纹钢屋盖结构的先进性和可靠性。从基础支座、材料选择、结构设计到制作安装，全套技术方案经过规范设计和严格管理。江苏杰达钢结构工程有限公司凭借专业的技术积累和丰富的项目经验，为这类工程提供了高质量的解决方案。如需获取详细的工程图纸、技术资料或咨询相关问题，欢迎联系我们。
