新疆塔城20米跨猪舍拱形波纹钢板—结构与施工图解

拱形屋顶厂家 2019-09-11 08:54:41 图纸图集 5540 ℃ 0 评论

新疆塔城猪舍拱形波纹钢板屋盖是一项跨度20米、采用拱形波纹钢板结构的现代化养殖设施，具备经济、耐用、快速施工的特点。

本项目位于新疆塔城地区，针对养猪场设计的拱形波纹钢屋盖方案如下：

为满足该跨度和荷载要求，选用以下规格的波纹钢板材料：

拱形波纹钢板屋盖采用自支撑结构体系，无需内部支撑，能够充分利用建筑空间。该设计方案在我国北方农业建筑中应用广泛，具有较好的抗风雪性能和隔热效果。

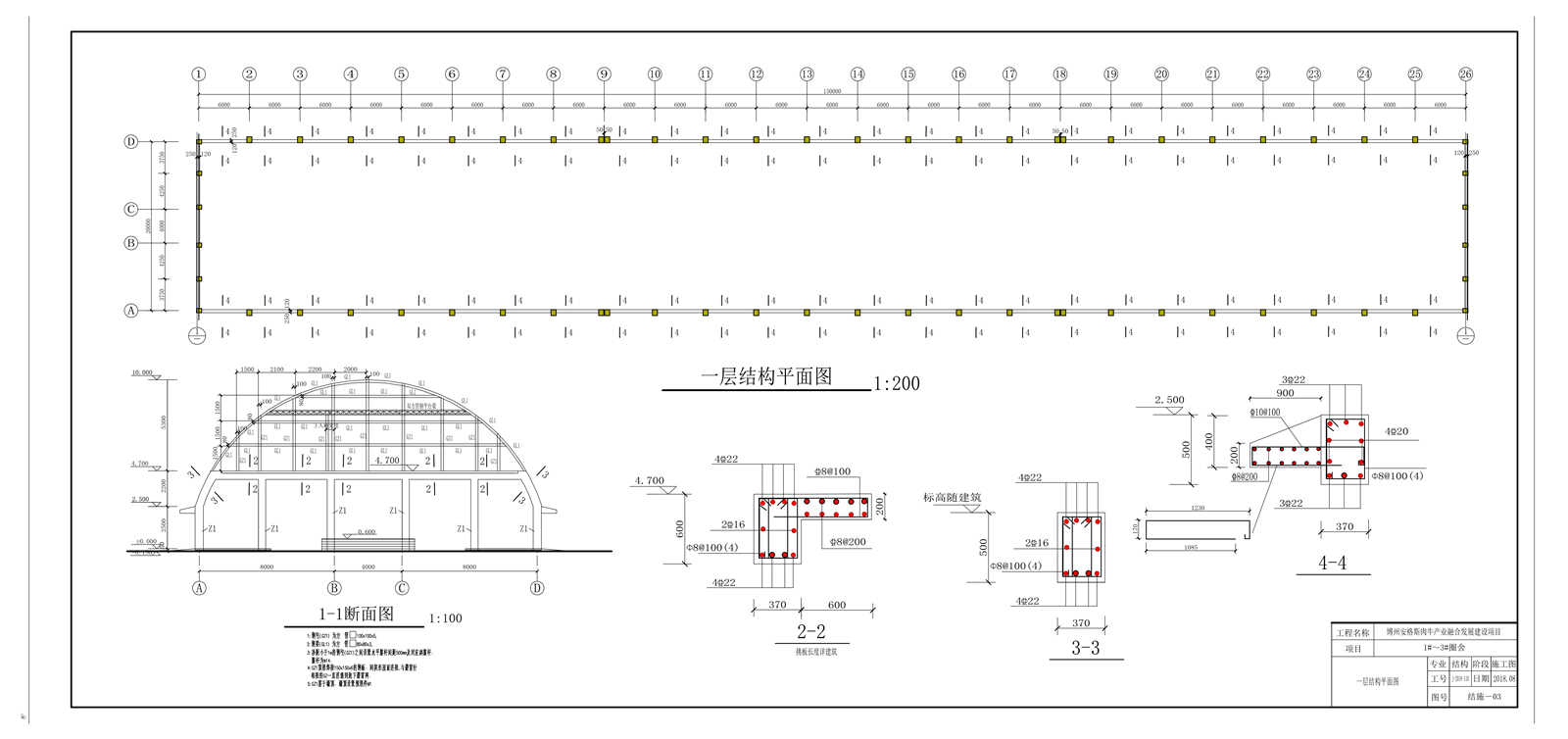

下图为拱形波纹钢屋盖的结构平面图及拱形剖面，清晰展示了跨度、拱高、坡度等关键尺寸：

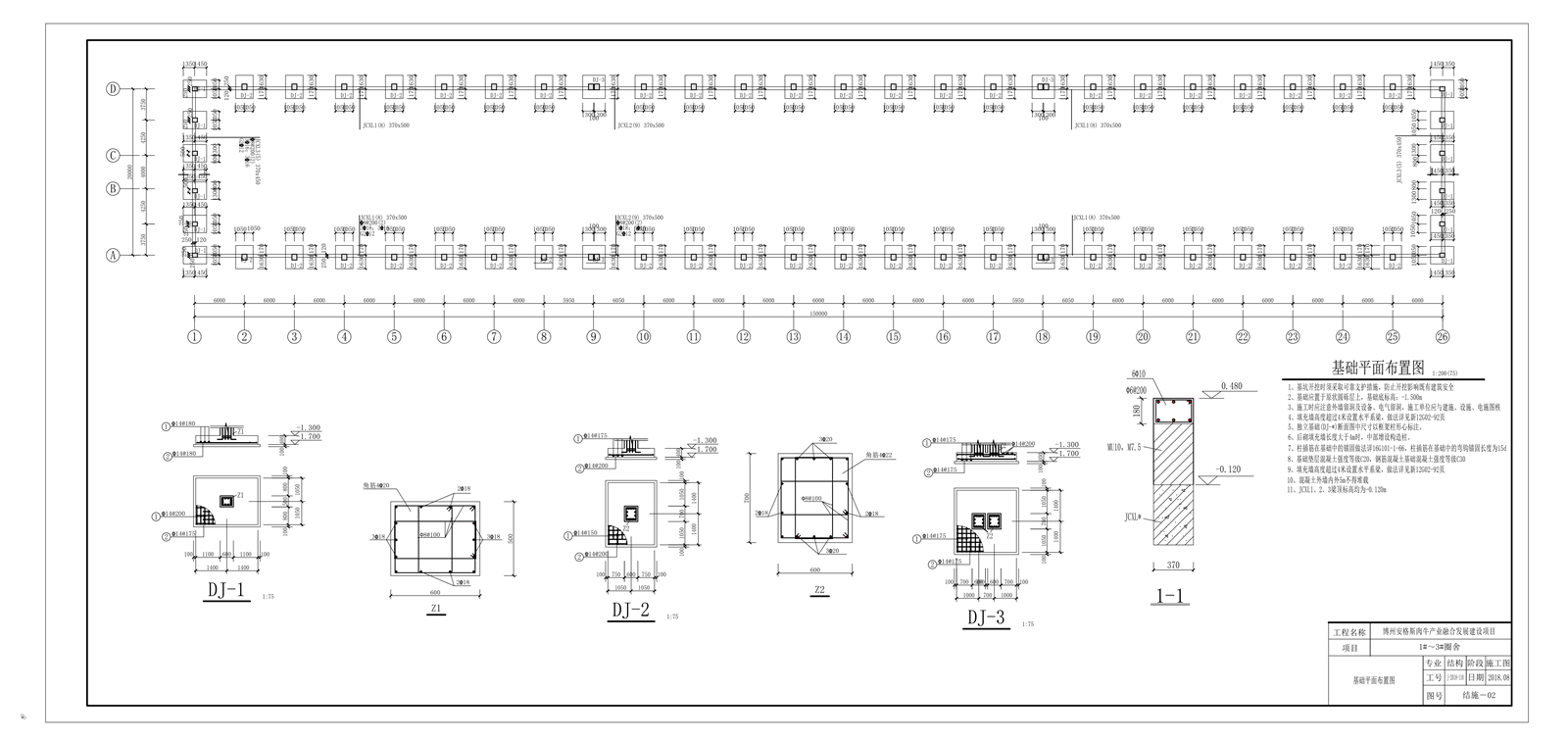

以下为猪舍波纹钢板屋面的基础平面布置图及关键节点详图，说明了基础配置、连接节点和防水设计：

拱形波纹钢板猪舍需要制作同型号的山墙，下图展示914-610型号的节点详图和山墙构造：

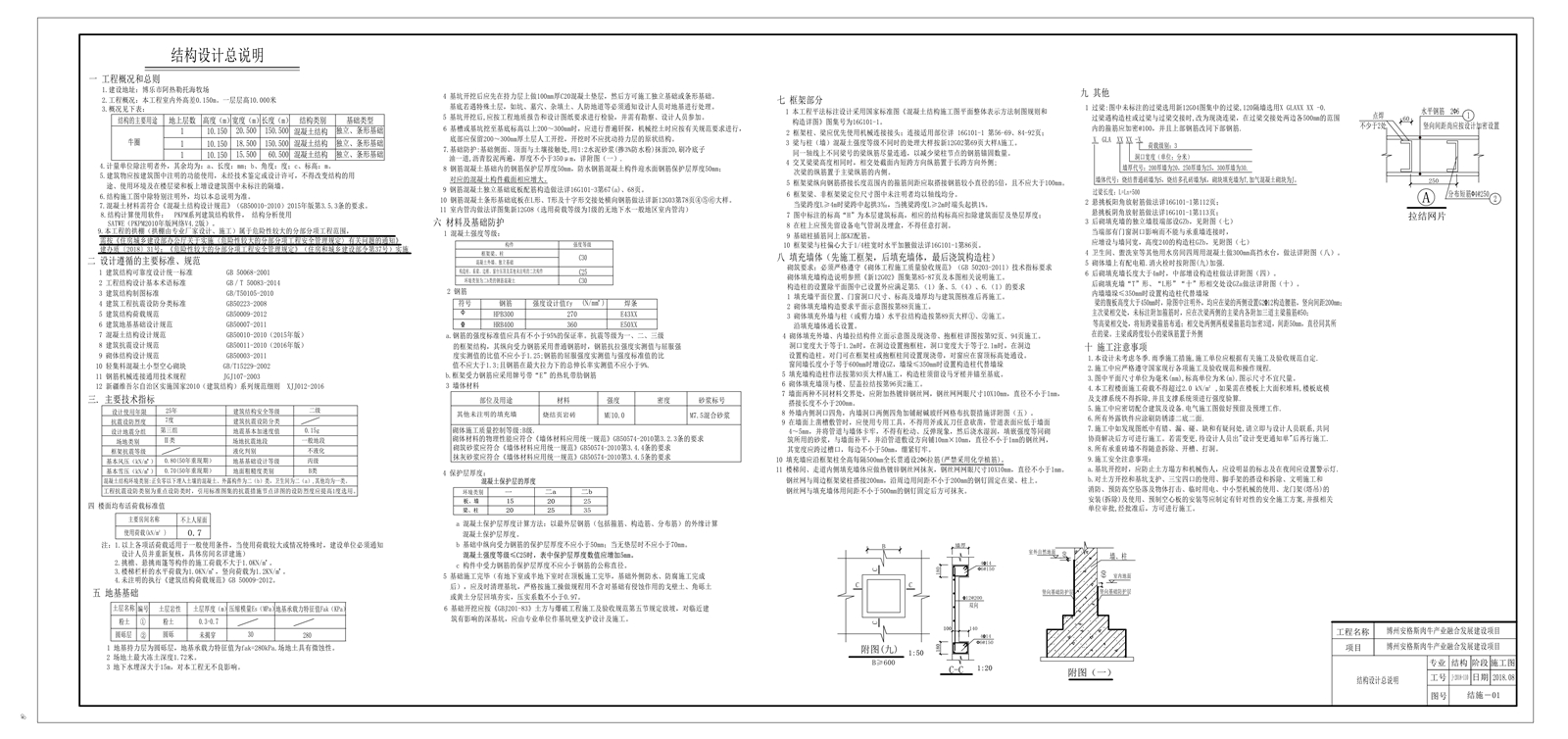

项目完整的设计说明文档：

波纹钢板具有高强度、自重轻、施工快、成本低等优点，特别适合养殖场、仓储等大跨度、对内部空间要求高的建筑。相比混凝土和木结构，拱形波纹钢板能在最短时间内完成屋盖施工。

新疆塔城冬季降雪量较大，拱形设计能有效排水排雪；波纹钢板表面粗糙，积雪难以集中，减轻屋盖荷载。同时高强度钢板能承受该地区常见的大风荷载。

拱形波纹钢板屋盖从基础施工到竣工，单栋通常需要3～5个月，取决于现场条件和施工队伍配置。江苏杰达钢结构工程有限公司拥有丰富的此类项目经验，能加快施工进度。

新疆塔城20米跨猪舍项目采用拱形波纹钢板屋盖方案，通过精心的结构设计和规范的施工图纸指导，确保了建筑的安全性、经济性和耐久性。江苏杰达钢结构工程有限公司在此类钢结构设施的设计与施工中具有深厚的专业积累，能为养殖场、仓储场所等提供完整的解决方案。
