湖北宜昌18米连跨厂房拱形屋顶图纸

湖北宜昌某厂房拱形屋顶CAD图纸一句话总结：

该拱形屋顶位于湖北省宜昌市峡州大道与百灵路交接处，建筑面积4474平方米；

该拱形波纹钢屋盖结构的屋顶总宽度36米，一共分为两跨， 单跨跨度18米，长度为61.4米，屋顶上需要安装4道采光带；

该厂房墙体高度13米，拱形屋顶高度3.6米，矢跨比为0.2。

下面请看该厂房的详细图纸：

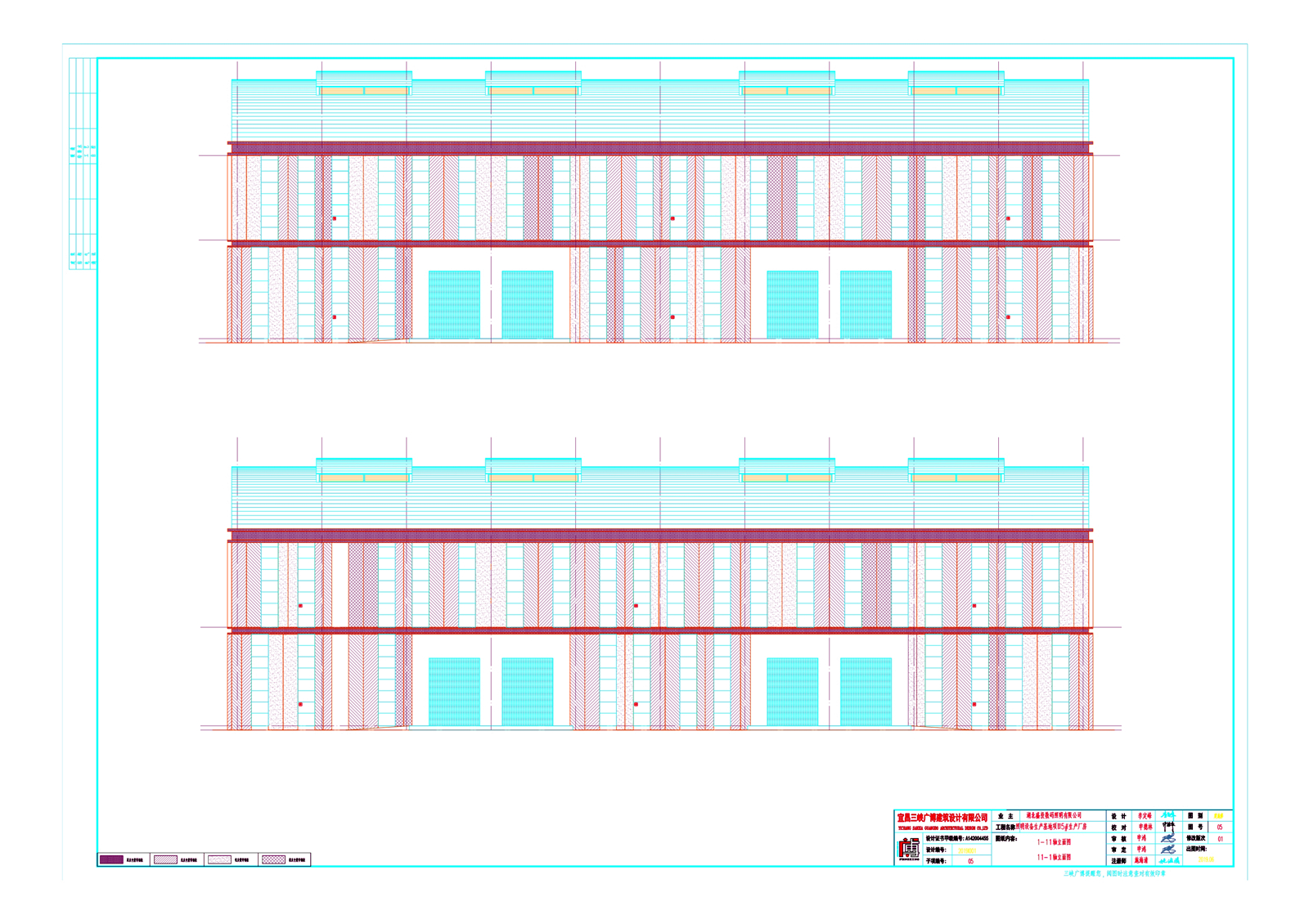

1.下图是拱形波纹钢屋盖的立面图，从下图可以看出，该拱形屋顶结构跨度为18米，一共两跨，拱36米，长度为61.4米；

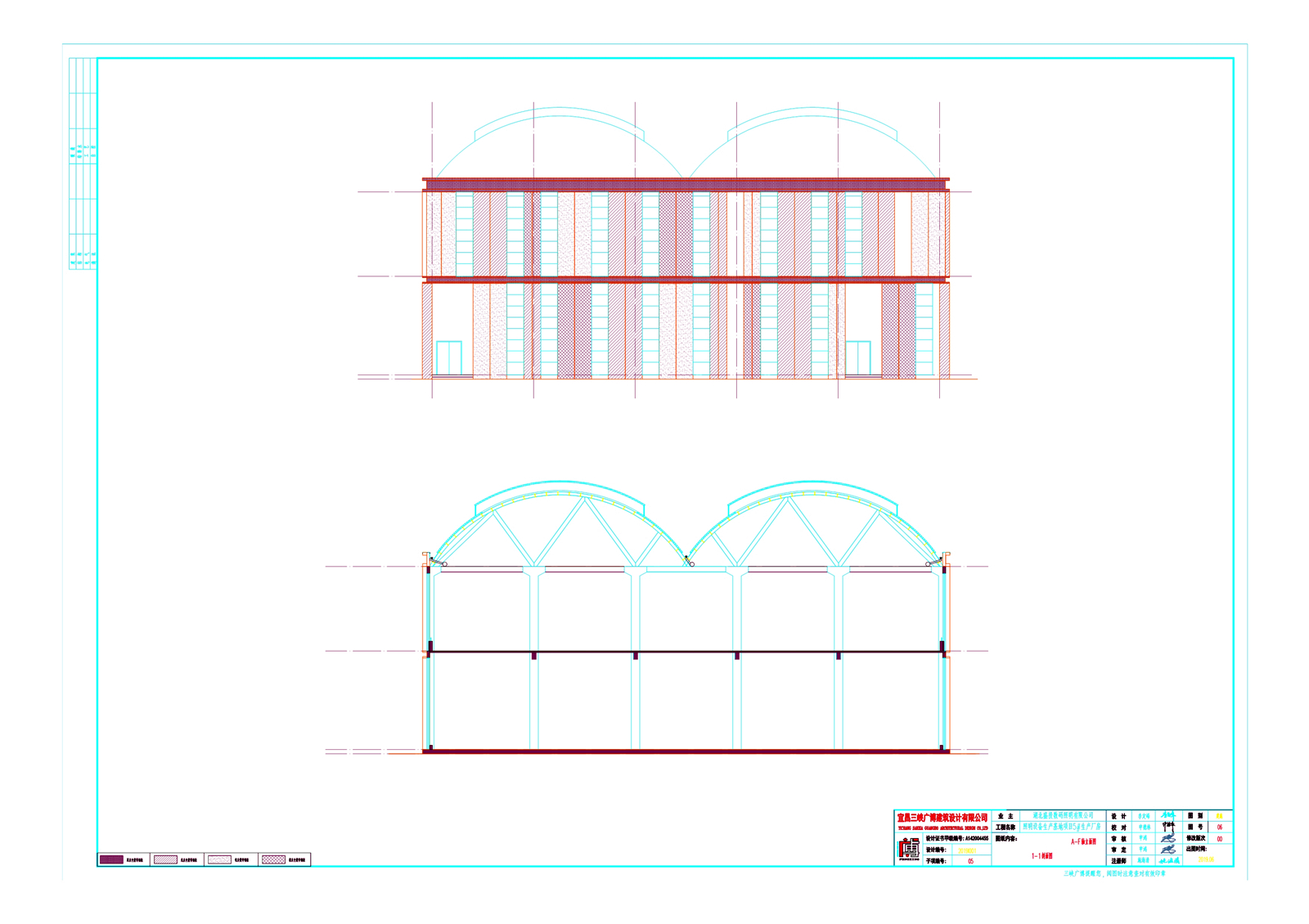

2.下图是拱形波纹钢屋盖结构的侧面图；

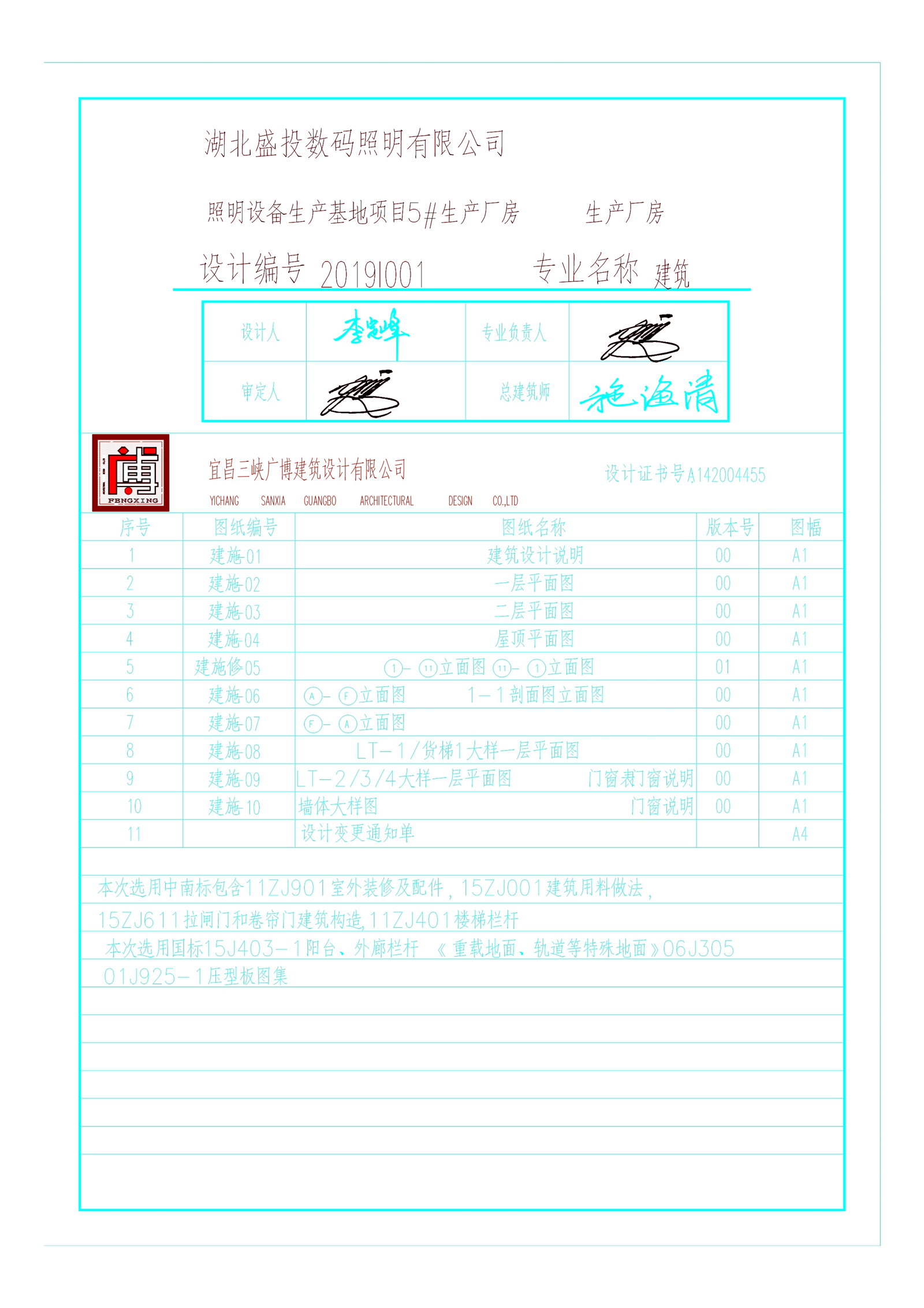

3.湖北宜昌18米连跨厂房拱形屋顶CAD图纸的目录；

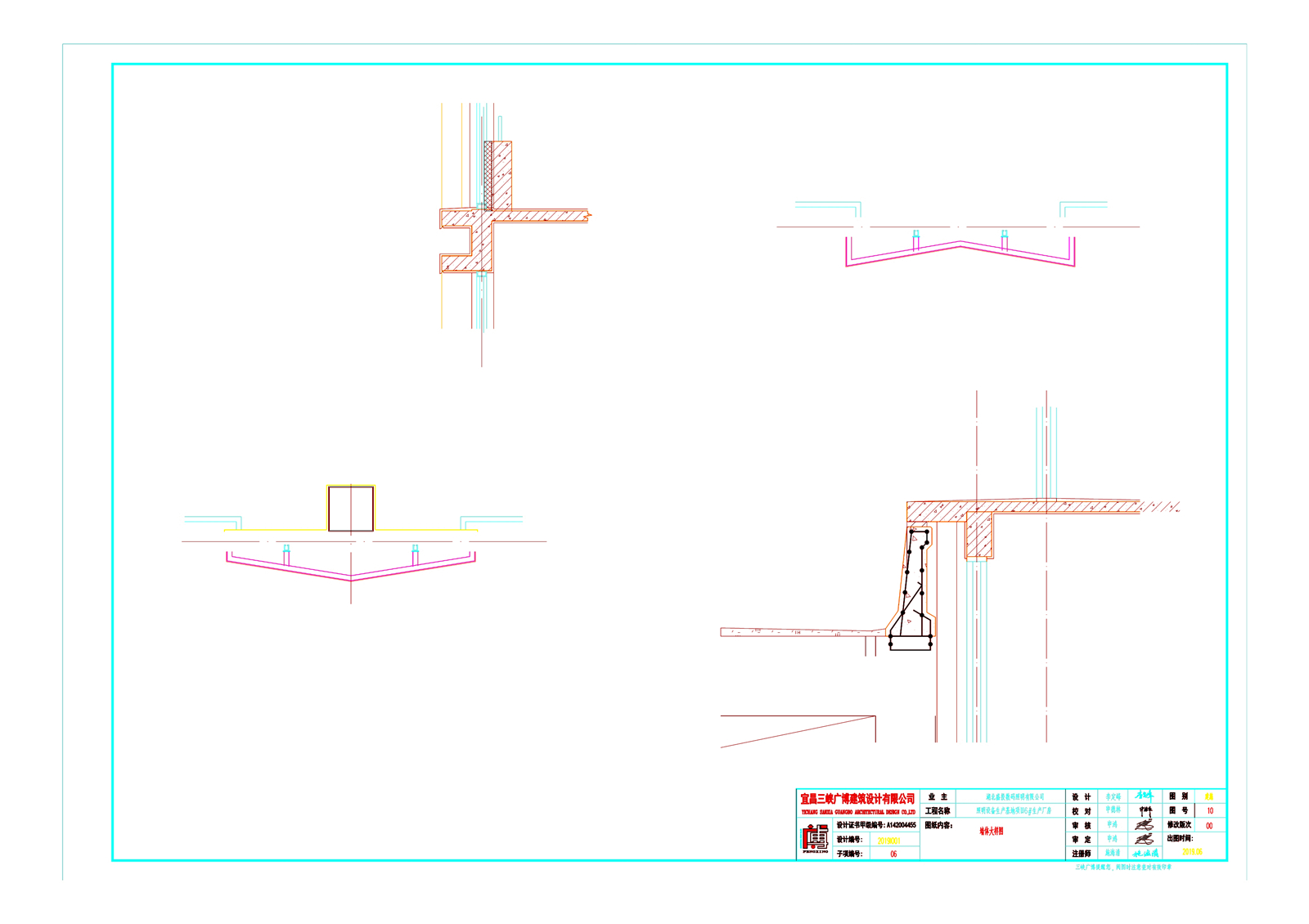

4.该厂房的拱形屋顶下部结构小件图；

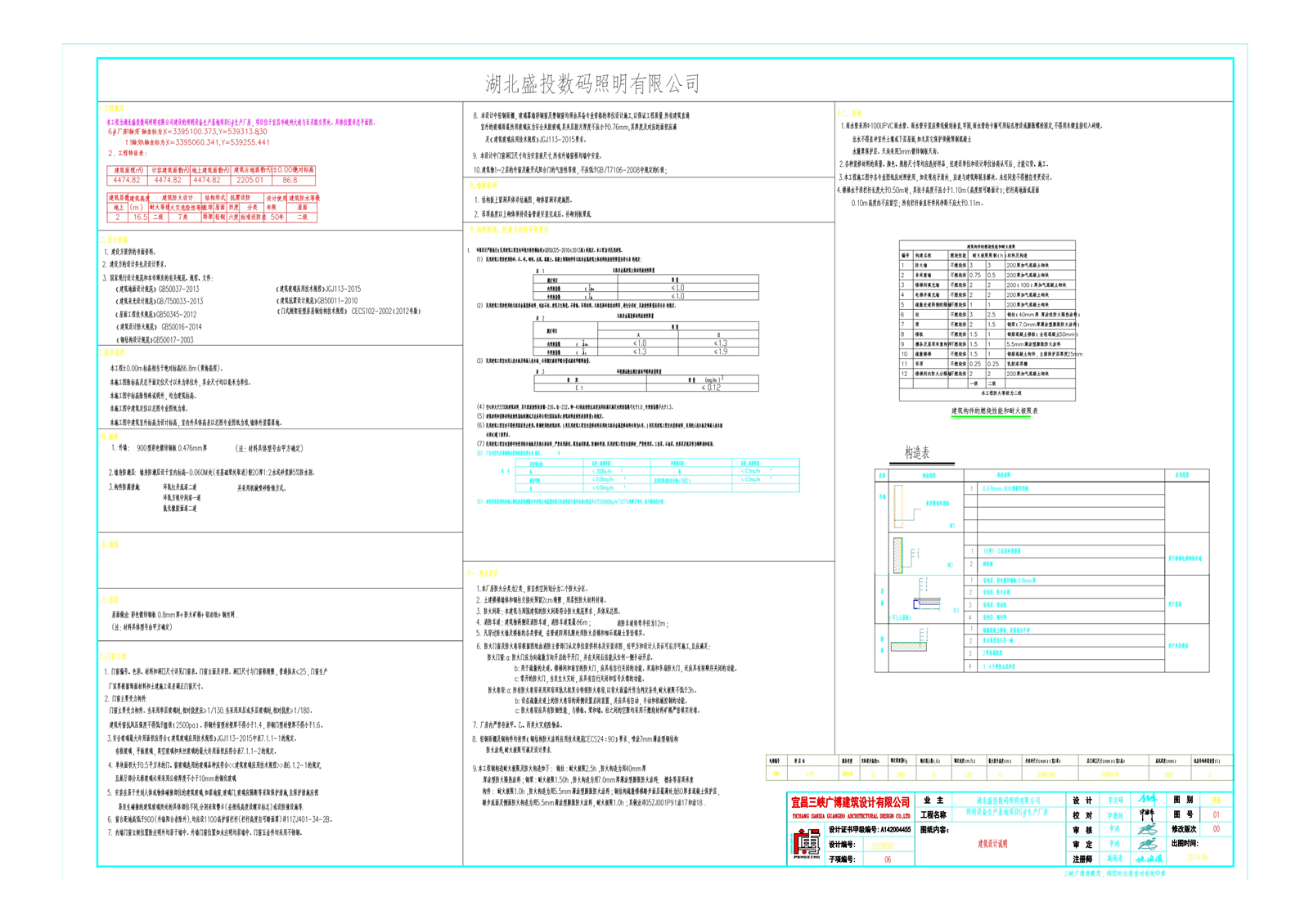

湖北宜昌厂房拱形屋顶图纸设计说明：

1.本厂房防火分类为2类,按自然空间划分为二个防火分区。

2. 土建楼梯墙体和钢柱交接处预留2cm缝隙,用柔性防火材料封堵。

3. 防火间距:本建筑与周围建筑的防火间距符合防火规范要求,具体见总图。

4. 消防车道:建筑物两侧设消防车道,消防车道宽最小6m;消防车道转弯半径为12m;

5. 凡穿过防火墙及楼板的各类管道, 在管道四周孔隙处用防火岩棉和细石混凝土紧密填实。

6. 防火门窗及防火卷帘根据图纸由消防主管部门认定单位提供样本及安装详图,经甲方和设计人员认可后方可施工,且应满足:防火门窗:a:防火门应为向疏散方向开启的平开门,并在关闭后应能从任何一侧手动开启。

b:用于疏散的走道、楼梯间和前室的防火门,应具有自行关闭的功能。双扇和多扇防火门,还应具有按顺序关闭的功能。

c:常开的防火门,当发生火灾时,应具有自行关闭和信号反馈的功能。防火卷帘:a:所有防火卷帘采用双帘双轨无机复合特级防火卷帘,以背火面温升作为判定条件,耐火极限不低于3h。

b:设在疏散走道上的防火卷帘的两侧设置启闭装置,并应具有自动,手动和机械控制的功能。

c:防火卷帘应具有防烟性能,与楼板、梁和墙、柱之间的空隙均采用不燃烧材料矿棉严密填实封堵。

7. 厂房内严禁存放甲、乙、丙类火灾危险物品。

8. 轻钢雨棚及钢构件均按照《钢结构防火涂料应用技术规范CECS24∶90》要求,喷涂7mm薄涂型钢结构防火涂料,耐火极限可满足设计要求.

9.本工程钢构造耐火极限及防火构造如下 : 钢柱 :耐火极限2.5h ,防火构造为用40mm厚厚涂型防火隔热涂料 ;钢梁 :耐火极限1.50h ,防火构造为用7.0mm厚薄涂型膨胀防火涂料;  檩条等屋顶承重构件 : 耐火极限1.0h ,防火构造为用5.5mm薄涂型膨胀防火涂料 ;钢结构疏散楼梯踏步面层最薄处为80厚素混凝土保护层,踏步底面及侧面防火构造为用5.5mm薄涂型膨胀防火涂料,耐火极限1.0h ;其做法详05ZJ001P91涂17和涂18。
