河北邢台水泥厂无梁拱—钢屋架加固改造工程

河北邢台水泥厂无梁拱改造工程是一项大规模的厂房屋盖加固和改造项目，总建筑面积约30000平方米，通过在原有钢屋架基础上加装无梁拱波纹钢屋盖，实现屋面防水防尘和空间利用的双重升级。

工程概况与规模

该项目涉及河北邢台某水泥厂的厂房屋盖系统改造：

• 建设地点：河北省邢台市
• 工程类型：钢屋架屋盖加固改造
• 总建筑面积：约30000平方米
• 建筑栋数：4栋厂房
• 跨度规格多样：20米、19米、32米多种跨度组合

四栋厂房详细参数

改造项目包含四栋独立厂房，规格如下：

• 第一栋：20米跨度，70米长度
• 第二栋：32米跨度，190米长度
• 第三、四栋：19米跨度，各190米长度

无梁拱技术原理与优势

无梁拱是一种自支撑的拱形波纹钢屋盖结构，相比传统的梁拱组合，具有以下优势：

• 无内部支撑梁：全拱形自承重，内部空间开阔无障碍
• 防水防尘能力强：拱形设计优于平面屋面，适合工业粉尘环境
• 快速施工：预制构件现场拼装，不需复杂的梁架焊接
• 改造适应性强：可在原有钢屋架基础上直接加装，不破坏原结构
• 经济性好：相比拆除重建，改造成本低30%以上
• 使用寿命长：高强度波纹钢板配合防腐涂层，可用50年以上

波纹钢板规格选择

根据不同跨度的要求，选用不同厚度的高强度波纹钢板：

• 32米跨度厂房：采用1.3mm厚波纹钢板（较厚材料，承载能力强）
• 20米和19米跨度厂房：采用1.1mm厚波纹钢板（标准工业级厚度）
• 材质：高强度冷弯成型钢板，热镀锌防腐
• 颜色：工业灰或业主指定颜色

原有钢屋架结构

屋架构成

原有的钢屋架采用镀锌圆管焊接而成，构成了标准的工业厂房支撑体系：

• 材料：φ500mm镀锌圆管（主梁和柱）
• 焊接：钢管之间采用全焊接连接
• 防腐：镀锌防腐处理
• 跨度：支持20～32米等多个跨度需求

横梁支撑系统

无梁拱的支撑系统由原有钢屋架的横梁组成：

• 横梁规格：16米圆管梁
• 间距：与无梁拱拱脚连接点相匹配
• 功能：为无梁拱提供稳定的支撑和约束

无梁拱加固改造方案

施工工艺流程

• 第一步：对原有钢屋架进行评估和加固，确保能承受无梁拱的反力
• 第二步：在横梁上方按设计间距安装无梁拱支座和连接件
• 第三步：分期分段吊装无梁拱波纹钢板，从中间向两端依次安装
• 第四步：无梁拱脚部与横梁采用高强螺栓连接，确保可靠连接
• 第五步：密封处理屋面与侧墙的接缝，完成防水处理

改造优势

• 不停产改造：可分栋分期进行，原有生产不受影响
• 成本控制：利用原有钢架，减少土建投资
• 环境改善：新屋盖防水防尘，改善厂房工作环境
• 承载能力：无梁拱承载力更均匀分布，减轻原钢架应力集中

设计图纸详解

无梁拱平面布置

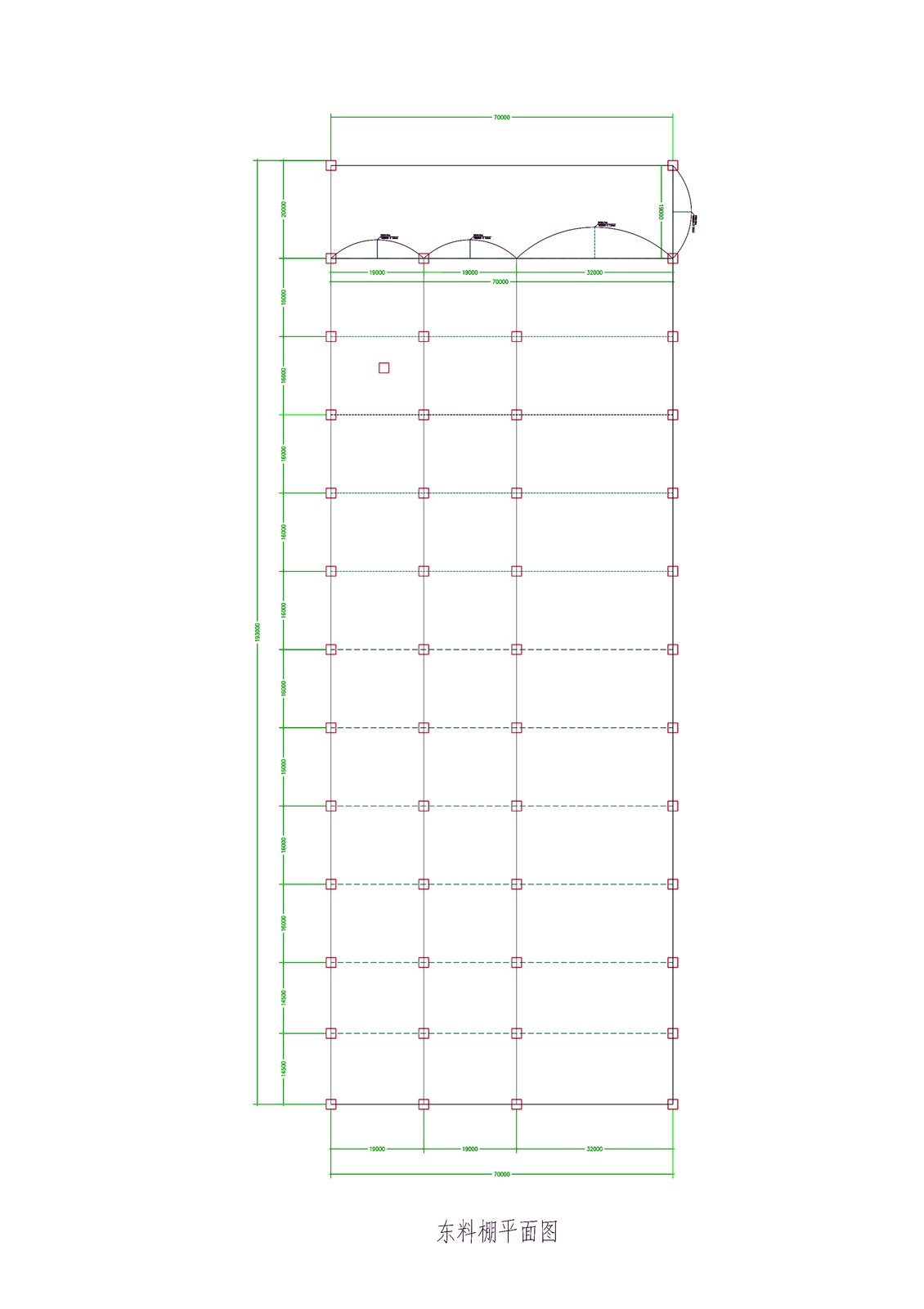

该图纸展示了四栋无梁拱厂房的平面布置，清晰显示了各栋的跨度、长度和相互位置关系：

原有钢屋架结构

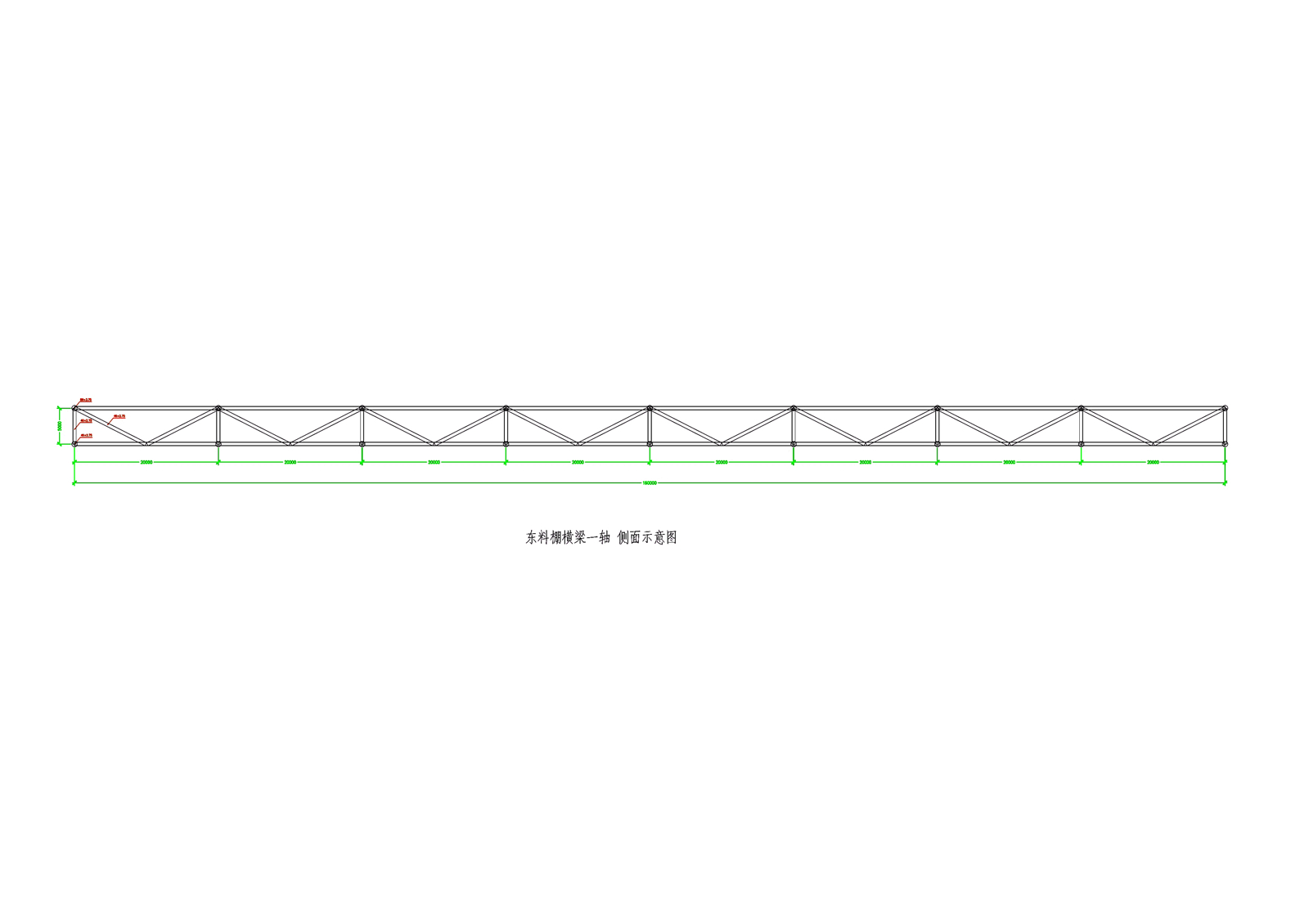

原有钢屋架的详细结构图纸，展示了镀锌圆管的规格、焊接方式和支撑体系：

横梁与支座详图

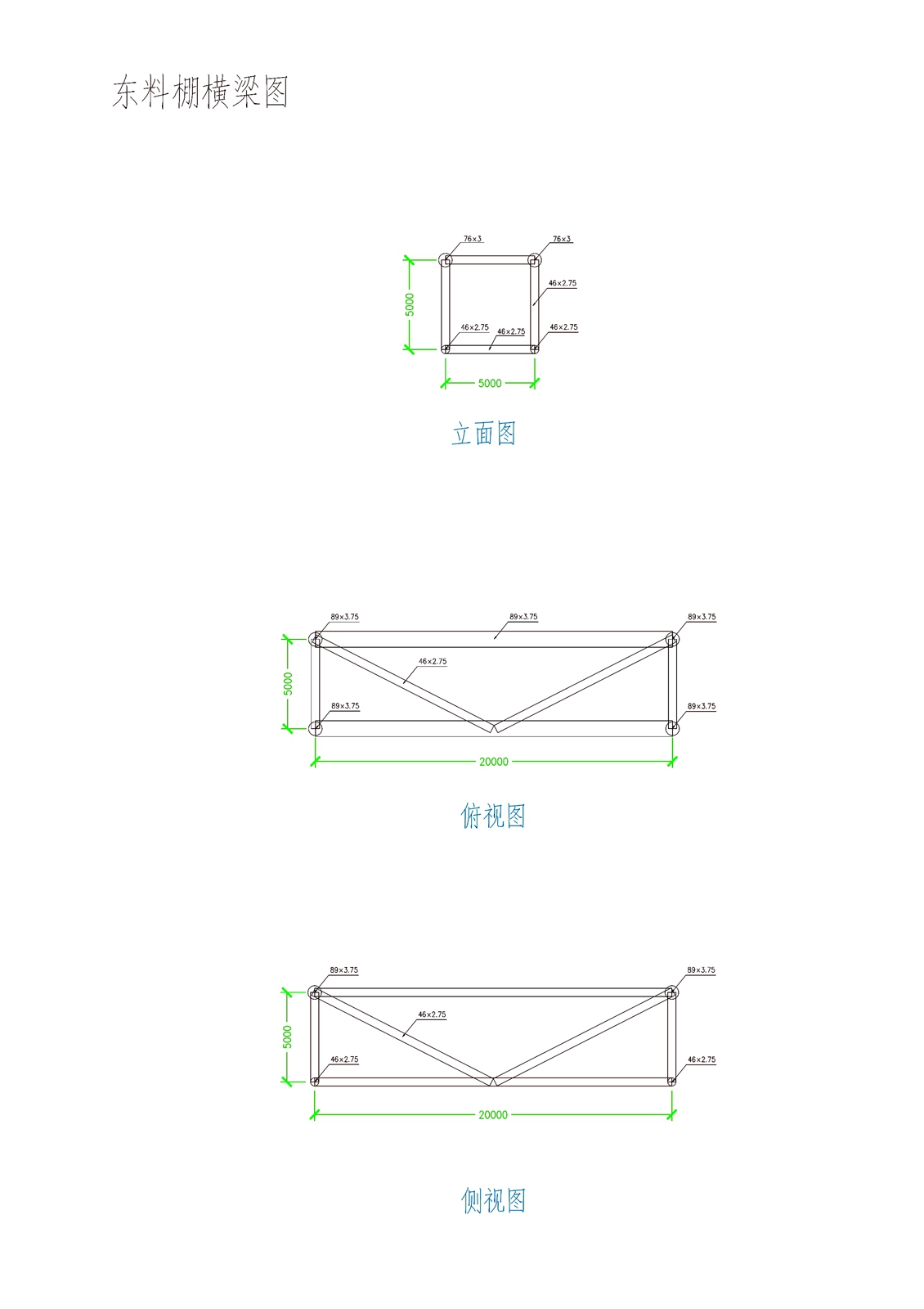

16米圆管横梁的详细图纸，显示了无梁拱的支座位置和连接方式：

常见问题

为什么32米跨度要用1.3mm的板，而20米只用1.1mm？

板厚与跨度和荷载成正比关系。32米跨度的无梁拱需要承受更大的弯矩和剪力，1.3mm厚度能提供足够的强度刚度，经济性也好。而20米和19米跨度的荷载相对较小，1.1mm就能满足规范要求。

原有镀锌圆管屋架能直接支撑无梁拱吗？

需要经过评估和必要的加固。无梁拱的反力和作用方向与原屋架的设计可能不同，通常需要补强支座、增加拉条或加固部分焊缝。但总体而言，原有钢架的利用率很高，改造成本远低于新建。

改造期间原厂房能否继续生产？

可以分栋分期改造，确保生产不被中断。例如可先改造一栋，完成并投入使用后，再改造下一栋。这样既实现了屋盖升级，又不影响原有经营。

无梁拱改造后的防水防尘效果如何？

无梁拱的拱形设计相比原平面屋架有明显优势。拱形自然排水，降雨快速流向侧面；拱的光滑表面积灰少；波纹钢板本身密闭性好，大大改善了厂房内的粉尘环境。特别适合水泥厂等高粉尘行业。

小结

河北邢台水泥厂无梁拱改造工程是一项兼顾经济性、实用性和环保性的大型厂房升级改造项目。通过在原有钢屋架基础上加装高强度无梁拱波纹钢屋盖，在不中断生产的前提下，显著改善了厂房的防水、防尘和通风环境。江苏杰达钢结构工程有限公司在此类工业厂房改造项目中拥有丰富的设计和施工经验，能为用户提供从评估、设计、施工到竣工的全方位解决方案。
