江苏南京18米连跨网球场—拱形钢屋盖运动场馆设计

江苏南京18米连跨网球场是一项建筑面积1300平方米的封闭式网球运动设施，位于南京财经大学，采用YT6118型拱形波纹钢屋盖和钢结构框架相结合，为教学训练提供环境控制和安全防护俱佳的专业运动场所。

工程基本参数

本项目是一座现代化的高等院校网球运动中心：

• 建设单位：南京财经大学
• 工程类型：封闭式网球场馆
• 建筑面积：1300平方米
• 屋盖跨度：18米/跨，连跨两跨，总宽36米
• 屋盖长度：37米
• 拱形高度：3.6米
• 矢跨比：0.2
• 屋盖型号：YT6118型梯形波纹钢板
• 内部场地数量：网球场地数块（布置方式详见内部布置图）

网球场的设计特点

本项目与重庆某企业职工网球场、西南大学网球场采用相同的技术方案，是经过多个项目验证的成熟设计：

• 全封闭设计：四周密闭，排除外界风雨影响，确保常年可用
• 采光通风：拱形屋顶配合侧窗，提供自然采光和通风
• 防尘防潮：密闭结构有效防止场地污染，保持场地干燥
• 隔音降噪：钢结构和内部材料有助于减少噪音外传
• 快速施工：拱形波纹钢屋盖相比传统结构，施工周期可缩短30%以上

拱形屋盖结构设计

屋盖型号与规格

• 波纹型号：YT6118型梯形槽截面
• 单跨跨度：18米
• 总宽度：36米（双连跨）
• 长度：37米
• 拱高：3.6米（矢跨比0.2）
• 波纹钢板厚度：根据荷载计算确定（通常1.0～1.2mm）
• 防腐方式：热镀锌或彩涂，符合工业场所要求

屋面特殊处理

• 山墙：两端需要制作拱形波纹钢板山墙，实现全封闭
• 采光带：根据网球场内部照度要求，可在屋面设置采光条或采光顶
• 通风系统：屋面和侧墙可设置通风口，配合机械通风确保空气质量
• 防水排水：拱形设计自然排水，加装天沟和落水管系统

下部支撑结构

钢结构框架

• 立柱材质：钢结构（Q235B或Q345等）
• 立柱高度：11.5米
• 柱距：6米（沿长度方向均匀分布）
• 柱间支撑：为防止侧向位移，柱与柱之间需要布置水平支撑杆件
• 基础形式：混凝土独立基础或排架基础

柱间支撑系统

网球场具有特殊的人员活动特点，要求侧向稳定性好：

• 水平支撑：沿屋面方向每间隔一定距离布置水平交叉支撑
• 竖向支撑：在纵向布置竖向支撑框架
• 材料：钢管或钢板焊接而成
• 防腐处理：除锈后刷防锈漆两度

内部布置与功能分区

网球场地设置

• 场地数量：根据建筑面积1300平方米，可容纳标准网球场地数块（每片场地269平方米左右）
• 场地标线：内部布置图上标注了网球场的标准标线（发球线、边界线等）
• 地面材料：通常采用专业网球场地面材料（丙烯酸、硅PU等）
• 功能分区：根据使用需求可分为比赛区和训练区

辅助设施

• 公用水槽：屋面和地面的排水集中处理，公用水槽尺寸详见小件图
• 观众区：可在屋面周围设置观众看台或走廊
• 管理办公室：运动场所通常配备管理办公室
• 储物柜和更衣室：为运动员提供便利

防腐与安全设计

防腐处理要求

• 露面铁件：所有预埋或露面铁件刷防锈漆二度
• 预埋木砖：嵌入砖墙或混凝土中的木砖应进行防腐处理
• 木制品：室内木门、木栏杆、木窗台等刷调和漆一底二度
• 金属栏杆：防锈漆打底二度，调和漆罩面二度

安全防护措施

• 高度差防护：室内外高差大于0.7米且临空时，应加设防护栏杆
• 临空栏杆：所有临空处（上人屋面、外廊等）应设栏杆，高度不低于1.05m
• 楼梯栏杆：高度不低于0.9m，水平长度超过0.5m时不低于1.05m
• 竖杆间距：垂直杆件净距不大于110mm，防止儿童攀登
• 栏杆抗力：水平荷载不应小于1kN/m
• 玻璃栏杆：临空玻璃栏杆必须用钢化或钢化夹胶玻璃，厚度不小于12mm

设计图纸详解

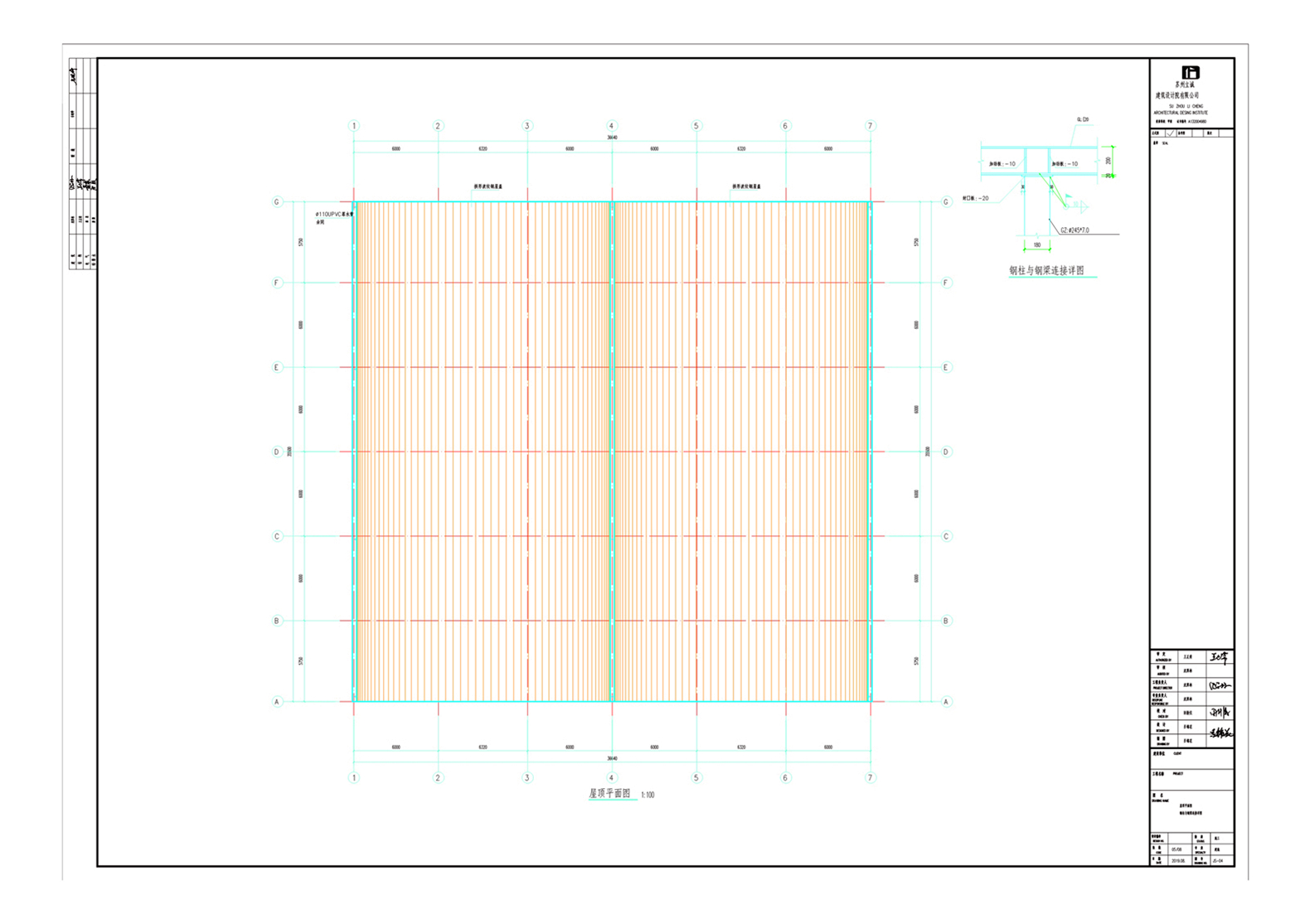

平面布置图

网球场拱形屋顶的平面图，清晰展示18米跨度、37米长度的整体布局：

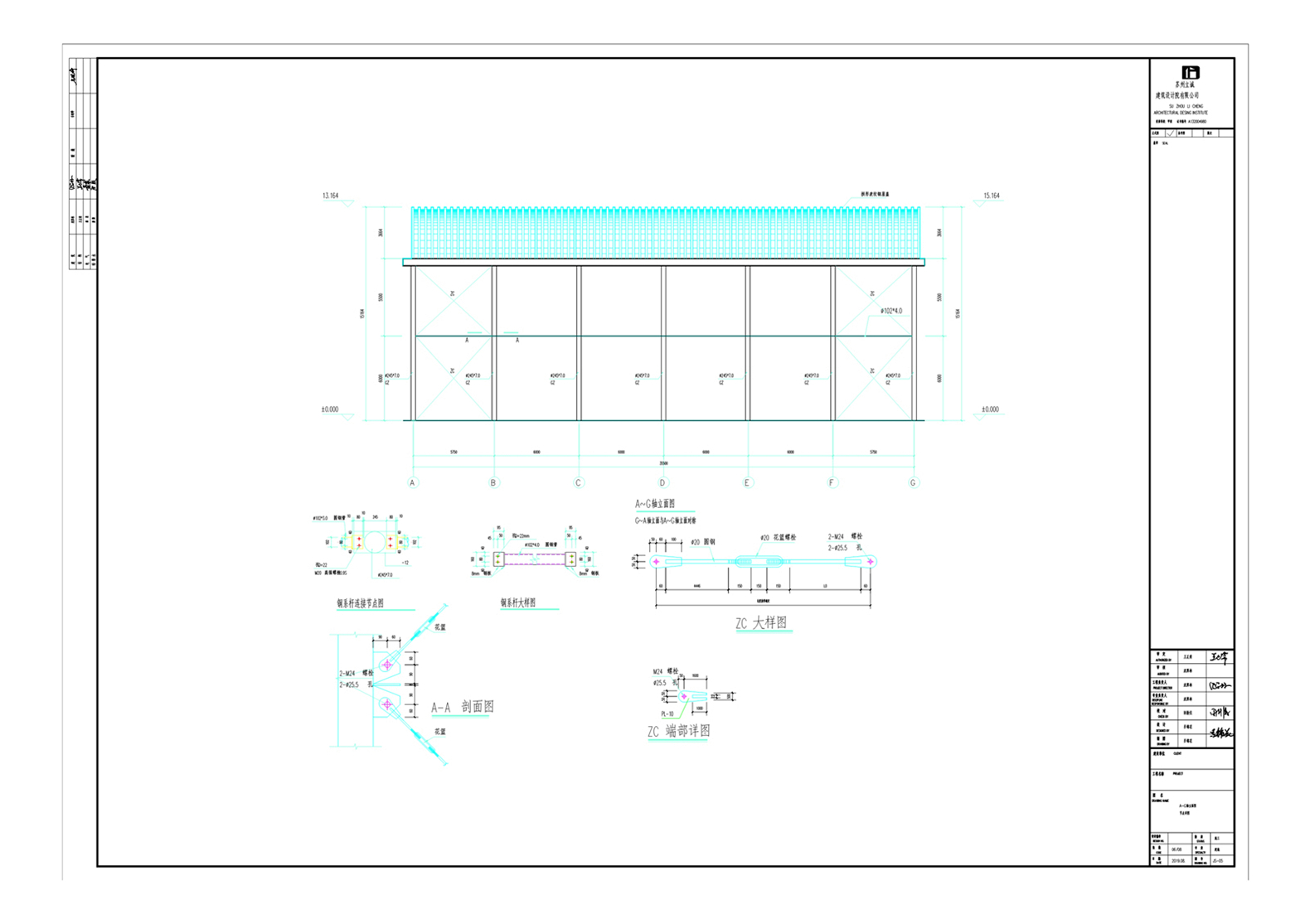

立面图

网球场拱形屋顶的立面图，显示11.5米的立柱高度、6米柱距、钢结构框架构成、拱形屋顶轮廓：

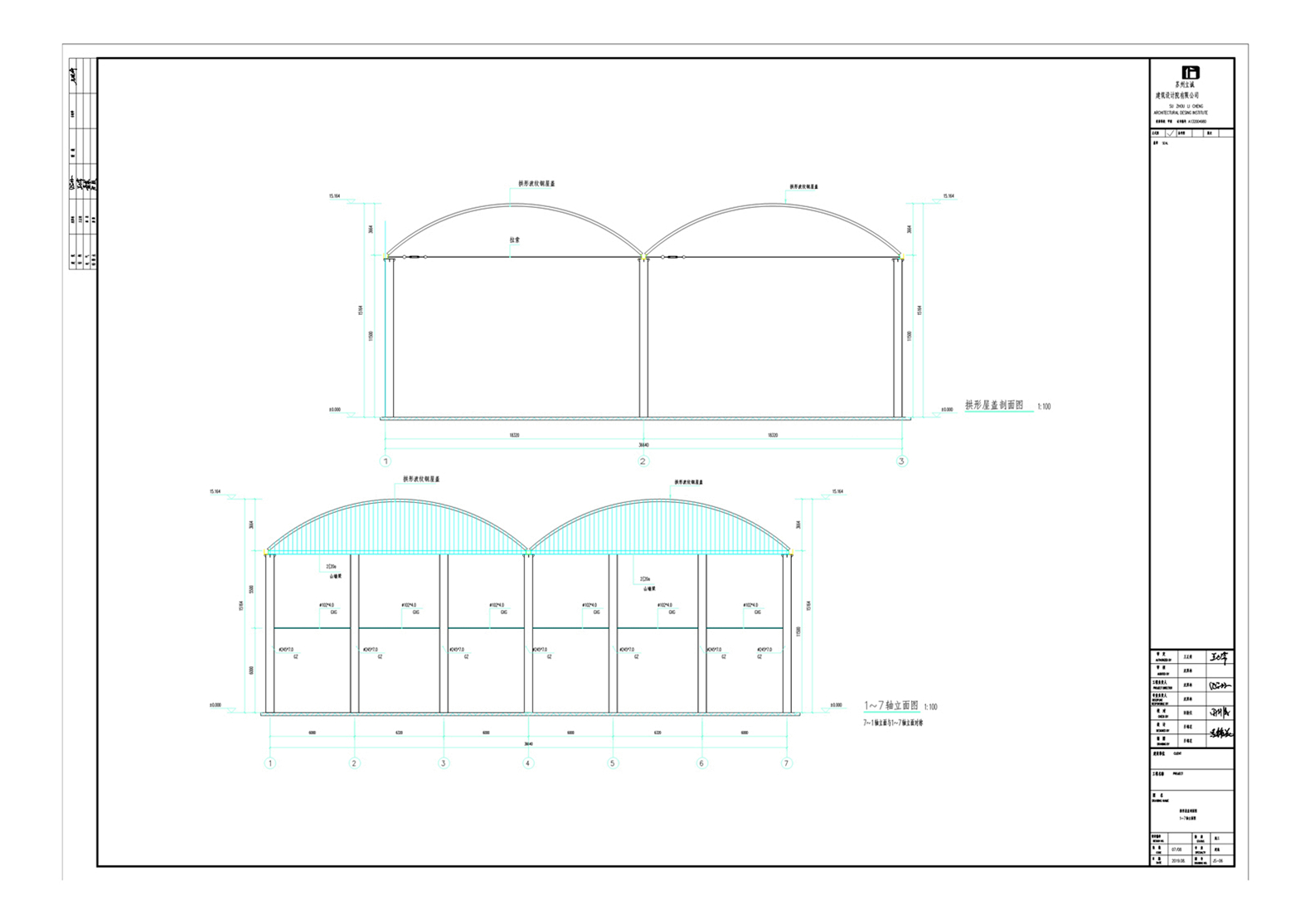

拱形屋盖纵向剖面图

展示了3.6米拱高、0.2矢跨比、山墙配置、屋面排水系统的纵向剖面：

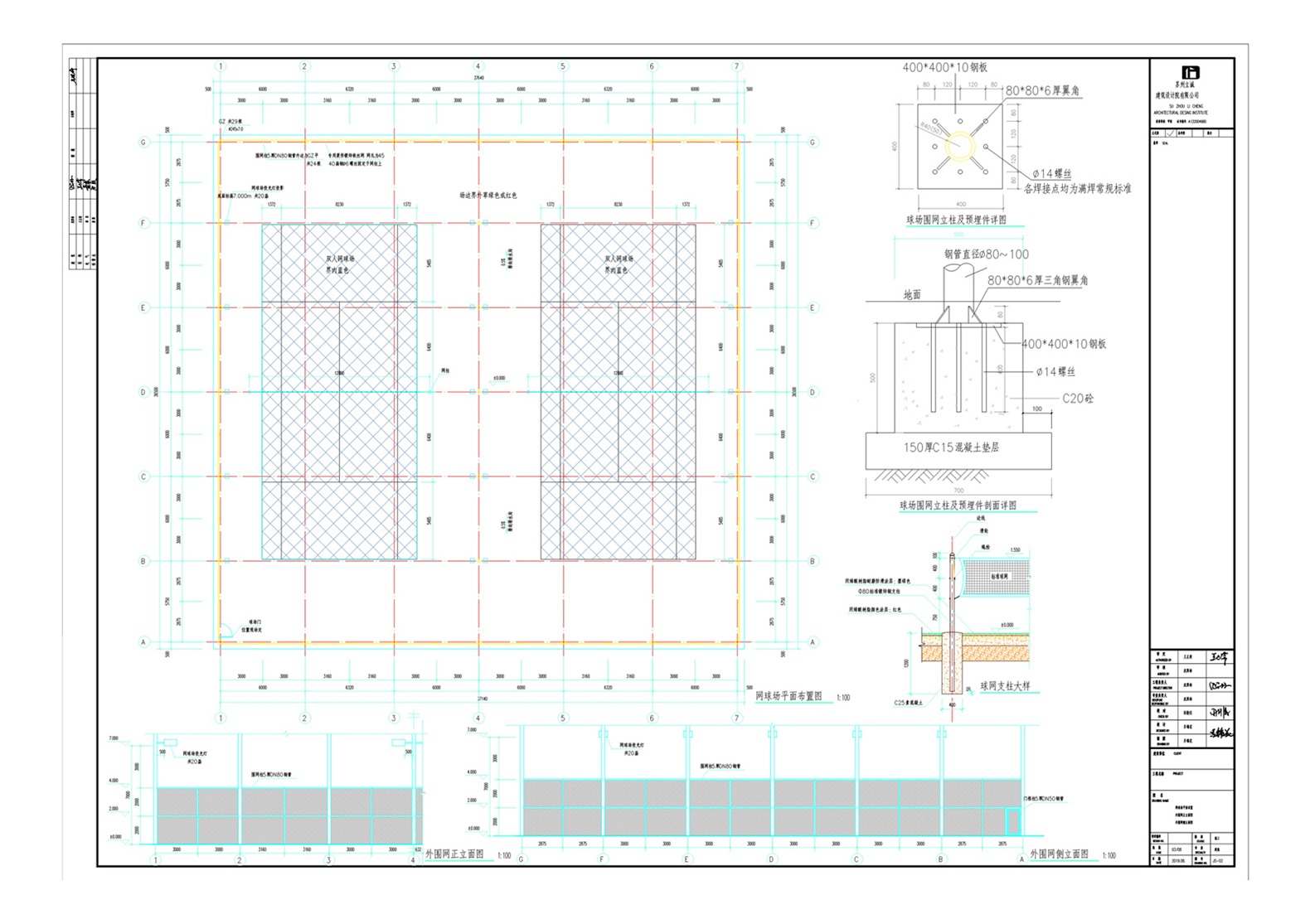

内部场地布置图

网球场内部详细布置，包括标准网球场地的位置、标线、防护网等：

屋面小件与构造图

拱形屋面下部钢结构的构造细节，包括檩条、拉条、水槽尺寸等关键节点：

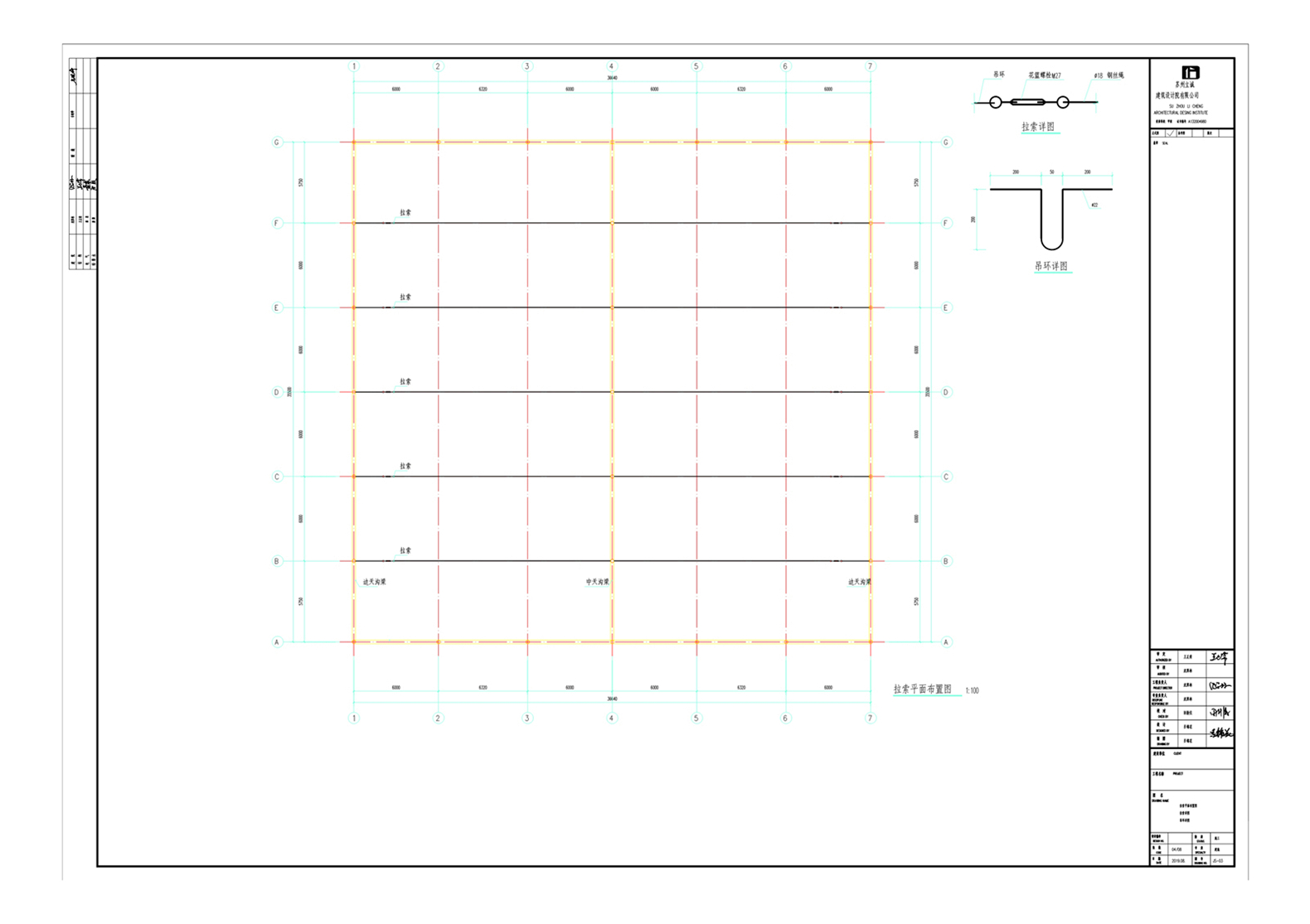

基础平面布置图

整个网球场的基础平面布置，显示柱基础位置、尺寸、基础类型：

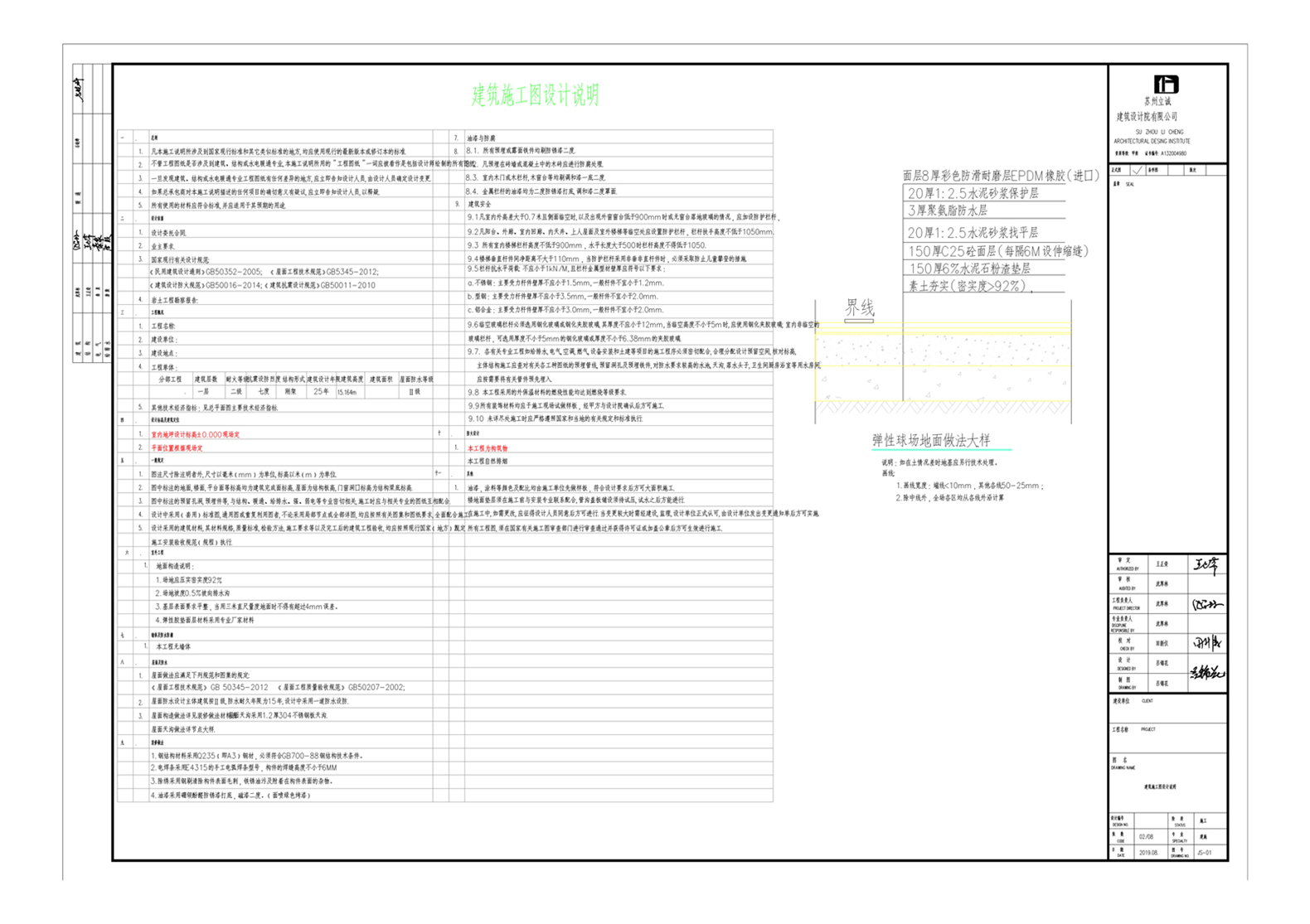

设计总说明页

工程设计的总体说明和技术要求：

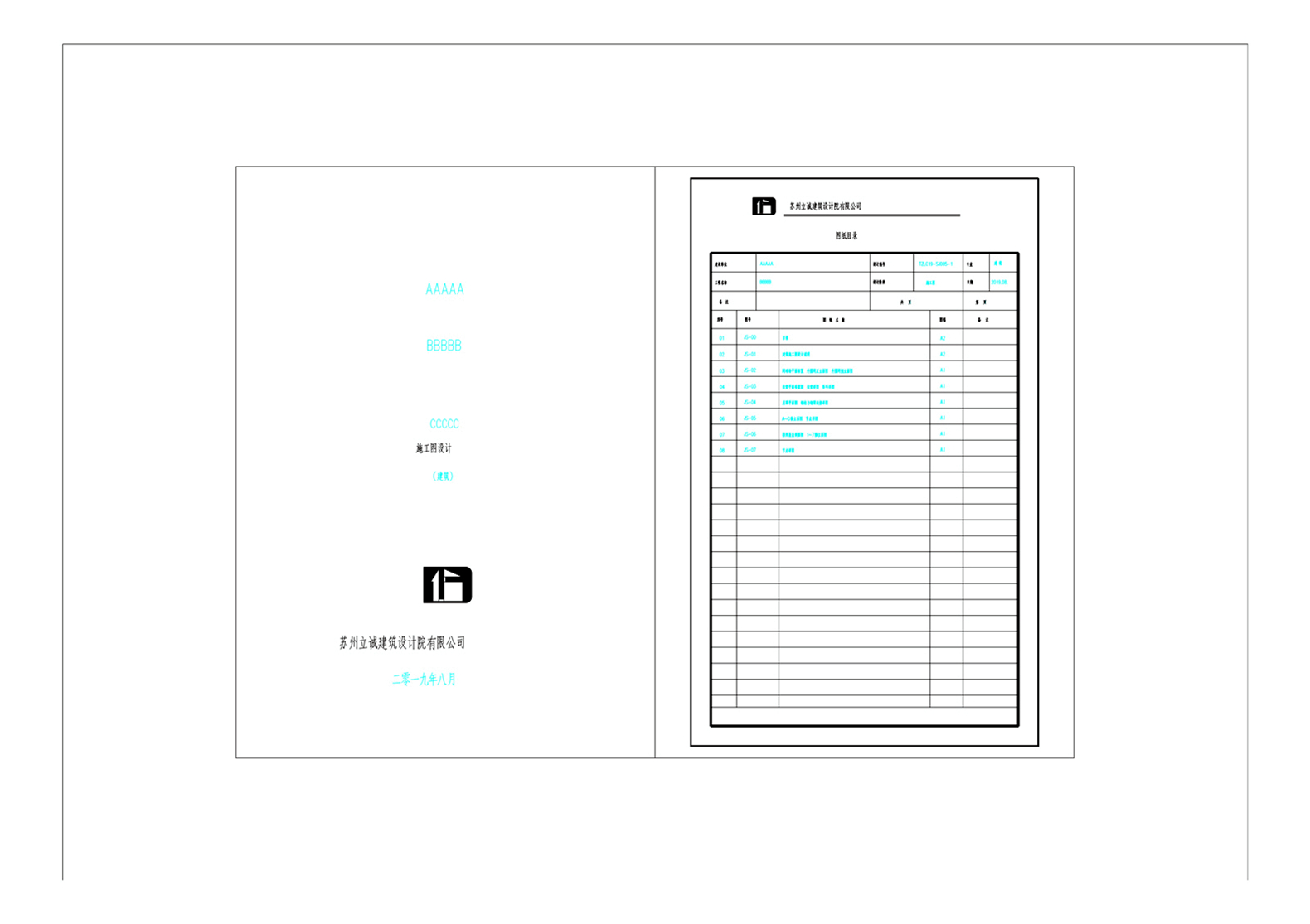

设计索引与参考文件

完整的设计文档索引：

常见问题

为什么网球场要采用封闭式设计？

封闭式设计能排除风、雨、尘埃对比赛的影响，确保全年可用，提供稳定的比赛环境。对于高校竞技运动训练，这种环境控制至关重要，能提高训练效率和运动员的竞技水平。

拱形屋顶对网球场内的采光是否有影响？

拱形屋顶本身具有良好的采光性能，可通过侧窗和顶部采光条获得充足的自然光。如果自然光不足，可配置专业运动场所照明系统，达到比赛级别的照度要求（不低于500lux）。

网球场内的水排放系统如何设计？

屋面雨水通过天沟收集，经过落水管流入地面公用水槽系统。地面设计时应确保适当的坡度（不小于0.5%），使所有水快速排向排水口，防止积水影响使用。

钢结构为什么要在柱间布置支撑杆？

网球场内的人员活动会产生水平向的动力荷载。柱间支撑杆可有效防止结构侧向位移，保证场馆的整体稳定性和使用安全。同时，支撑杆也有助于减少柱脚处的应力集中。

小结

江苏南京18米连跨网球场是一项充分体现了现代运动场馆设计理念的工程。通过采用拱形波纹钢屋盖与钢结构框架的科学组合，实现了全封闭、大跨度、无柱干扰的理想场馆空间。严格的防腐和安全设计确保了长期的使用可靠性。江苏杰达钢结构工程有限公司在此类运动场馆、教学设施等专业建筑的设计与施工中拥有丰富经验，能为学校、企业及社会体育机构提供高质量的建筑解决方案。
