新疆阿勒泰牛棚附属工程_拱形钢屋盖多跨度设计方案

拱形屋顶厂家 2019-09-11 19:05:00 图纸图集 4594 ℃ 0 评论

新疆阿勒泰牛棚附属工程采用拱形波纹钢屋盖结构，包含牛棚、羊圈、干草棚、饲料库、车棚等多个设施，每个结构根据跨度和用途设计不同的拱形参数和板材厚度，实现灵活、经济的配套养殖设施布局。

牛圈采用大跨度拱形波纹钢屋盖设计，平面尺寸22.5米×97.5米，跨度22.5米，拱高7.3米，矢跨比为0.325，使用1.3mm厚波纹钢板，瓦长28.38米。此设计充分利用大跨度优势，提供宽敞通风的牛舍环境。

羊圈设计平面尺寸15.5米×97.5米，跨度15.5米，拱高4.8米，矢跨比为0.31，使用1.1mm厚波纹钢板，瓦长约19.2米。相比牛圈，羊圈跨度较小，拱高比例适中，成本更加经济。

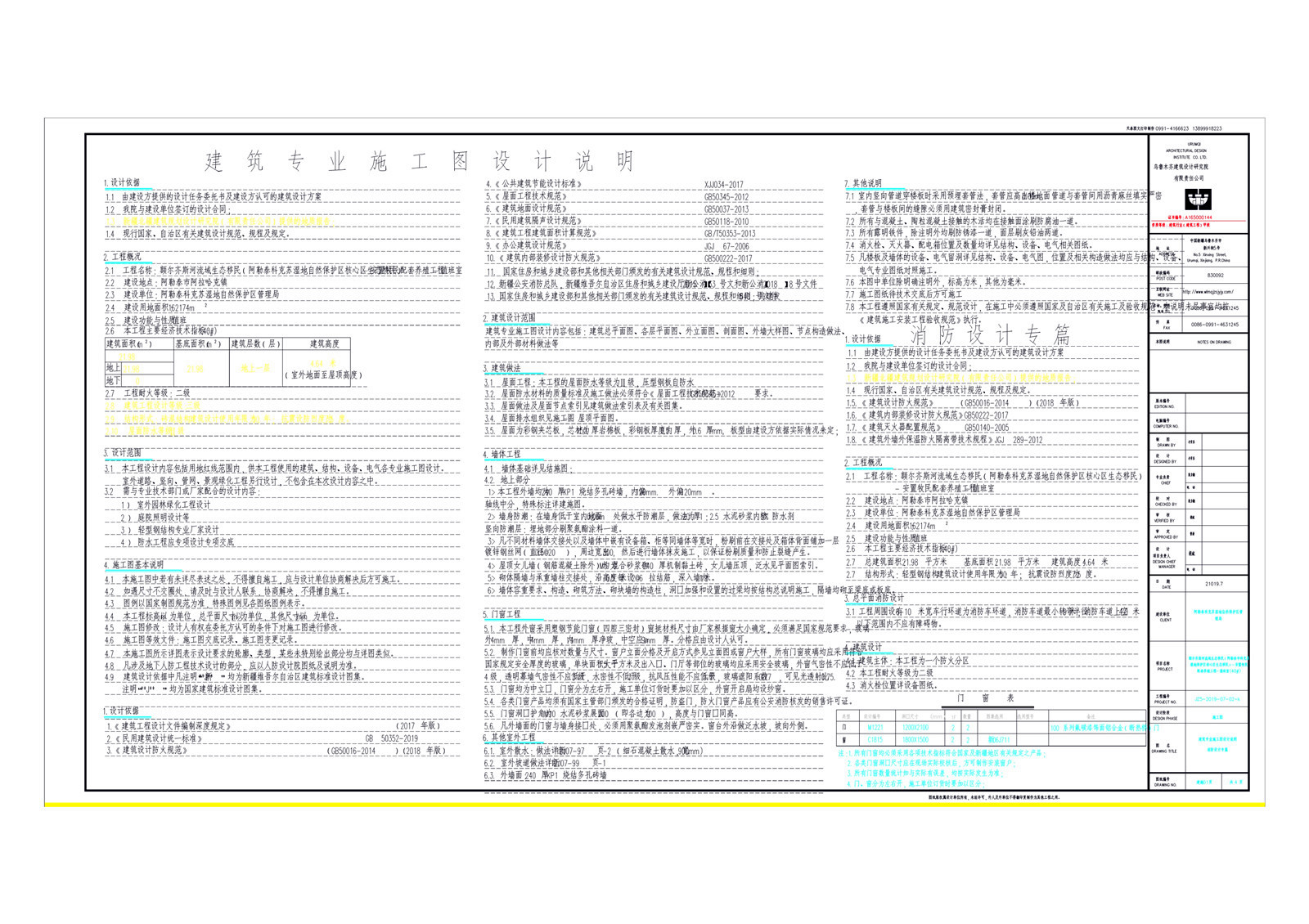

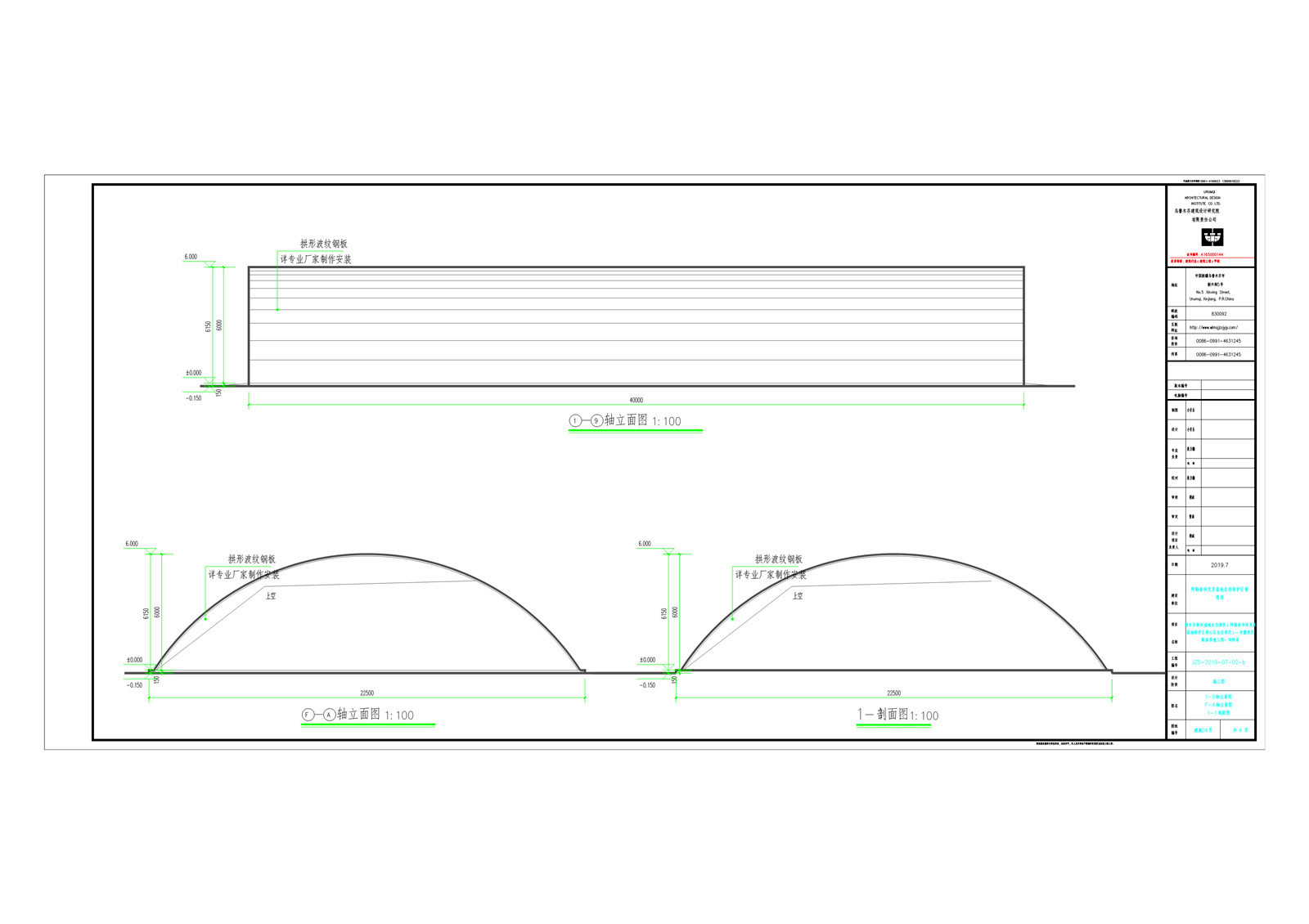

干草棚和饲料库采用相同设计规格，平面尺寸22.5米×40米，跨度22.5米，拱高6米，矢跨比为0.27，使用1.3mm厚波纹钢板，瓦长26.65米。这类中等跨度结构在遮阳防雨与建造成本之间取得良好平衡。下图为附属设施施工设计：

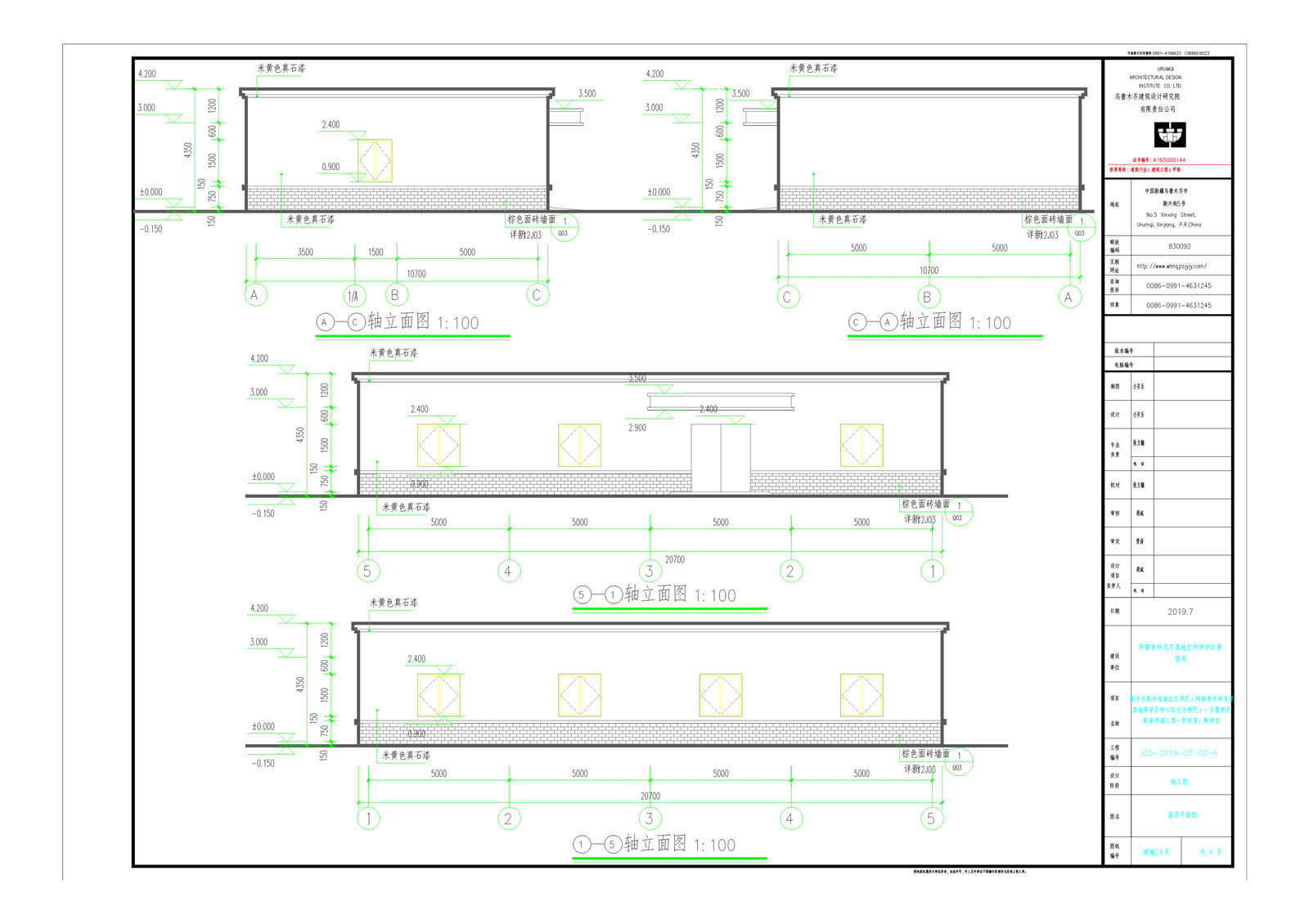

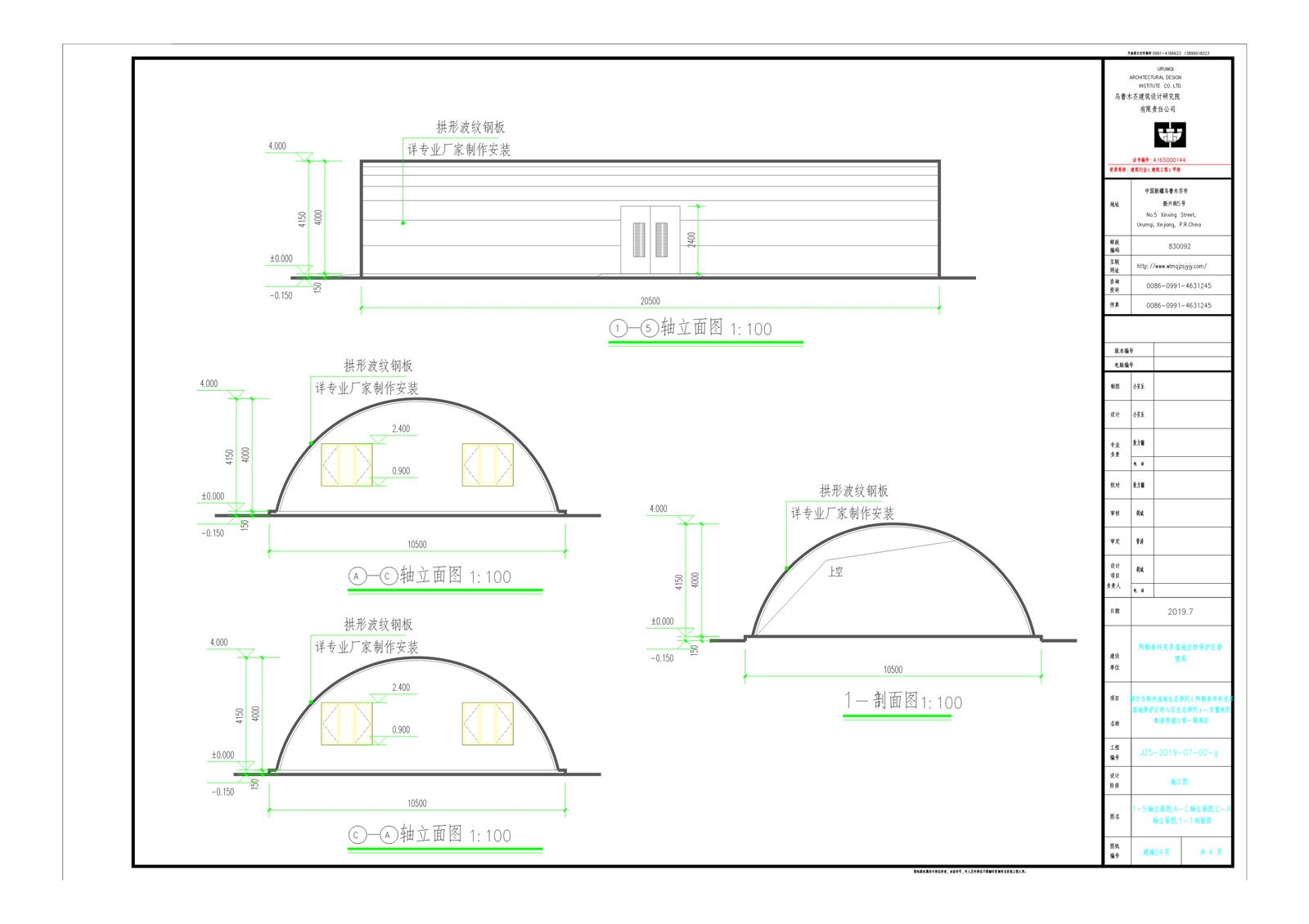

隔离区（观察隔离设施）平面尺寸10.5米×20.5米，跨度10.5米，拱高4米，矢跨比为0.38，使用1.1mm厚波纹钢板，瓦长5.45米。小跨度设计满足局部功能区需求，造价相对低廉。

加工车间是养殖配套的饲料加工设施，平面尺寸25.247米×40.5米，跨度25.247米，拱高6米，矢跨比为0.24，使用1.3mm厚波纹钢板，瓦长28.96米。该设施跨度是工程中较大的，为车间内设备安装提供充足空间。

车棚用于停放农机车辆，平面尺寸22.5米×25.7米，跨度22.5米，拱高6米，矢跨比为0.27，使用1.3mm厚波纹钢板，瓦长26.65米。大跨度设计适合多台农机同时停放与维护。

下图为整体养殖基地的平面布置图，跨度22米，长度25米的主体区域内，合理安排各功能建筑的位置和朝向，确保通风采光和物流流线：

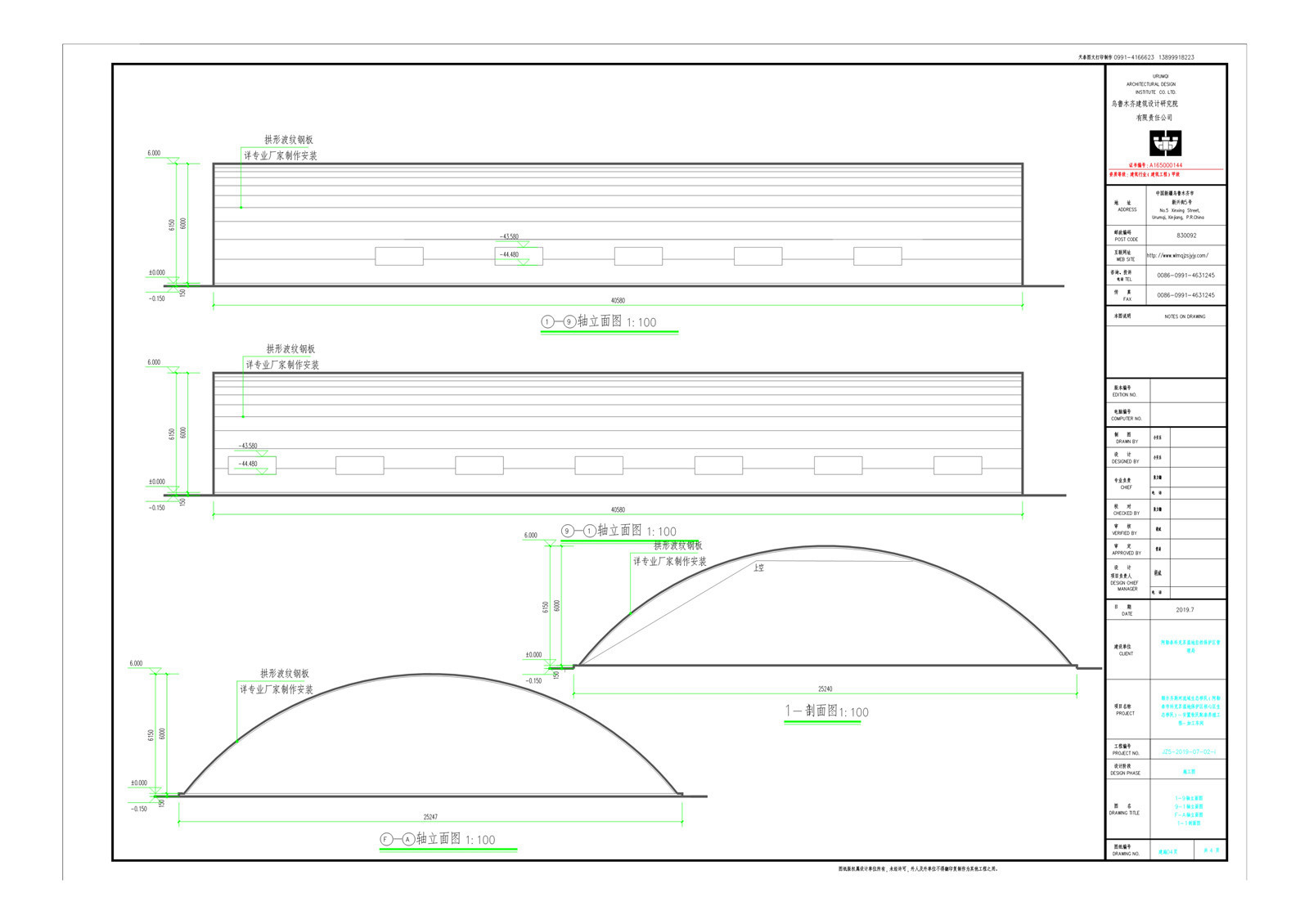

跨度25.24米的加工车间设计，长度40米，为饲料加工、清粪设备等提供室内工作场所：

本工程位于新疆阿勒泰市阿拉哈克镇，是额尔齐斯河流域生态移民项目的配套养殖设施。建设单位为阿勒泰科克苏湿地自然保护区管理局，建设用地面积162174平方米。根据设计统计，该工程包含以下拱形波纹钢屋盖结构：

根据各设施的功能和空间需求，合理选择跨度和拱形参数：大跨度（22.5米-25.247米）用于主要养殖舍和加工车间，中等跨度（15.5米-22.5米）用于附属设施，小跨度（10.5米）用于隔离区。板厚选择则根据跨度和风雪荷载设计，既满足安全要求，又控制成本。

矢跨比（拱高与跨度的比值）影响屋盖的防排水性能和视觉效果。工程中矢跨比范围在0.24-0.38，较低的矢跨比（0.24）表现为更平缓的拱形，适合加工车间；较高的矢跨比（0.38）用于隔离区等小跨度结构，提高防排水效果。

各建筑结构虽然尺寸和参数不同，但均采用标准的拱形波纹钢屋盖体系，便于专业厂家统一设计制造和现场安装。标准化设计有利于质量控制、进度管理和后期维护。

新疆阿勒泰牛棚附属工程通过多跨度、多参数的拱形波纹钢屋盖方案，为生态保护区的畜牧养殖提供了经济、高效的建筑解决方案。江苏杰达钢结构工程有限公司在设计、制造、安装大型拱形屋盖工程上拥有丰富经验，可根据不同的养殖规模和功能需求，提供定制化的拱形屋盖系统设计方案。
