铁轨罩棚拱形屋顶一句话总结:
本文中所示图纸为湖南长沙某24米跨拱形屋顶结构形式的铁路罩棚施工图。
该24米跨度的拱形屋顶需要在不使用吊车的情况下部分拆换,施工工艺较为复杂。
下为铁轨罩棚CAD图纸
1.拱形屋顶拆换完成后需要达到的效果:

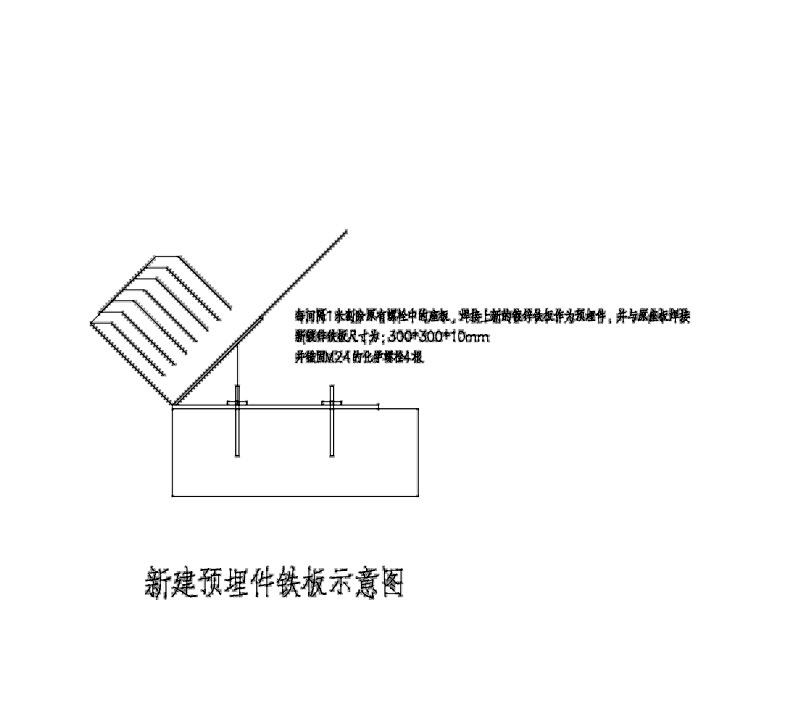

每间隔1米割除原有螺栓中的座板,焊接上新的镀锌铁板作为预埋件,并与原座板焊接;
新镀锌铁板尺寸为:300*300*10mm,并锚固M24的化学螺栓4根。
2.拱形屋顶铁轨罩棚制作安装小件图。
下为铁轨罩棚蓝图

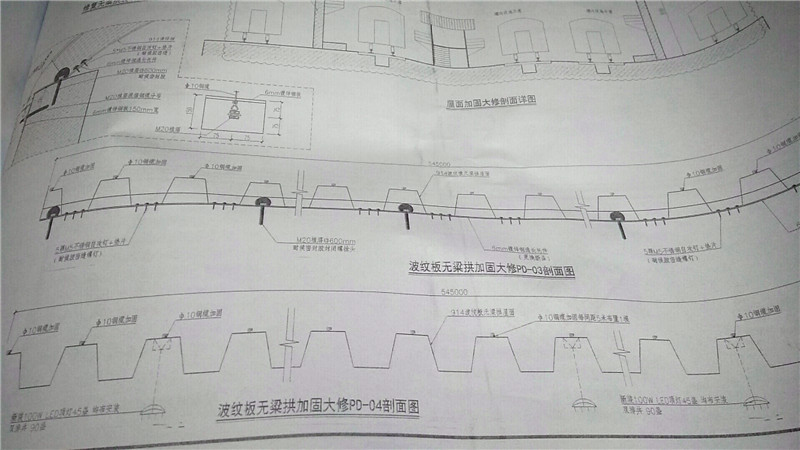

1.波纹无梁拱大修剖面图

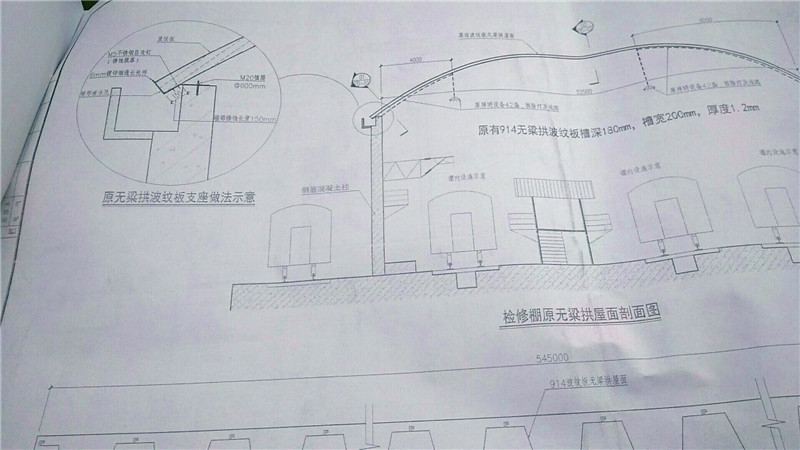

2.原有914无梁拱检修棚剖面图
3.拱形屋顶侧面示意图

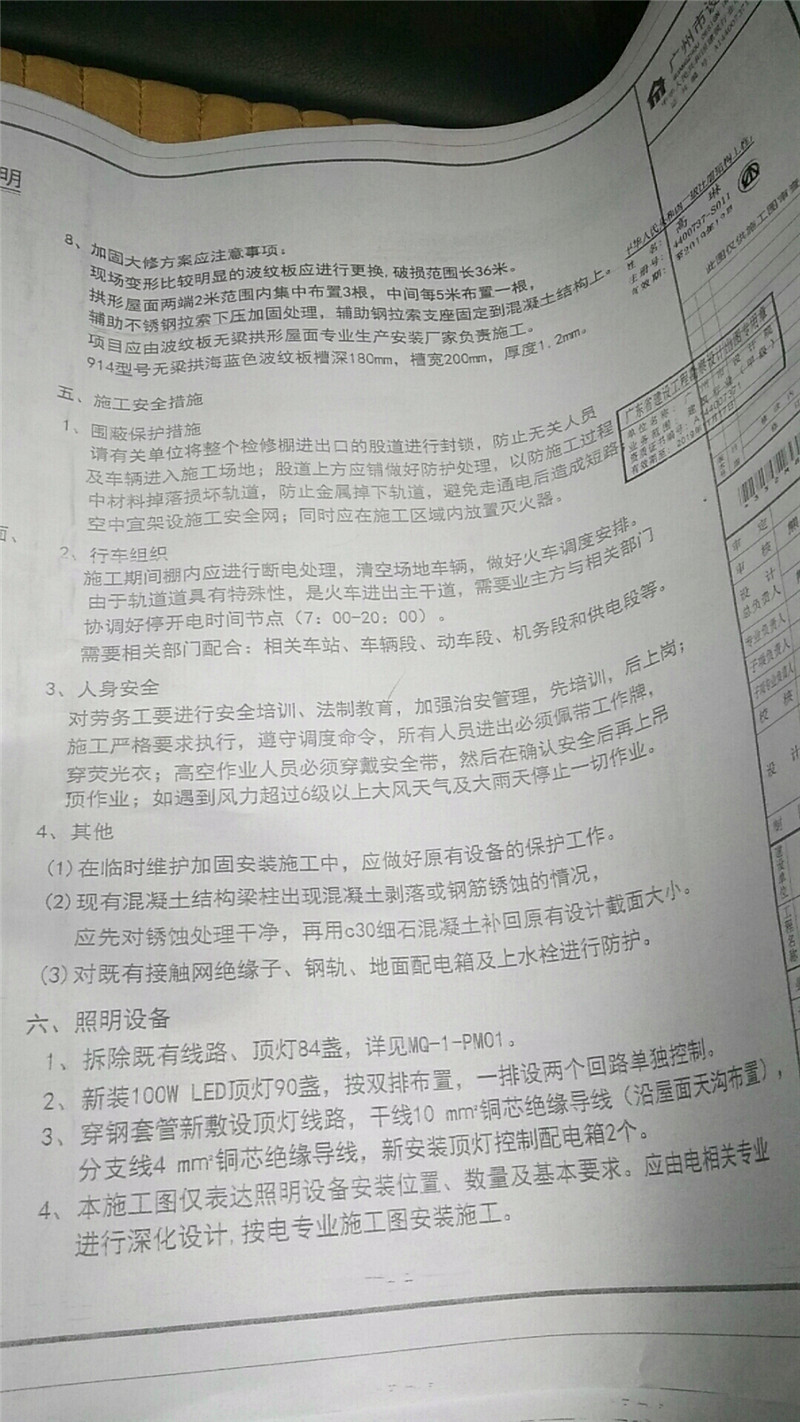

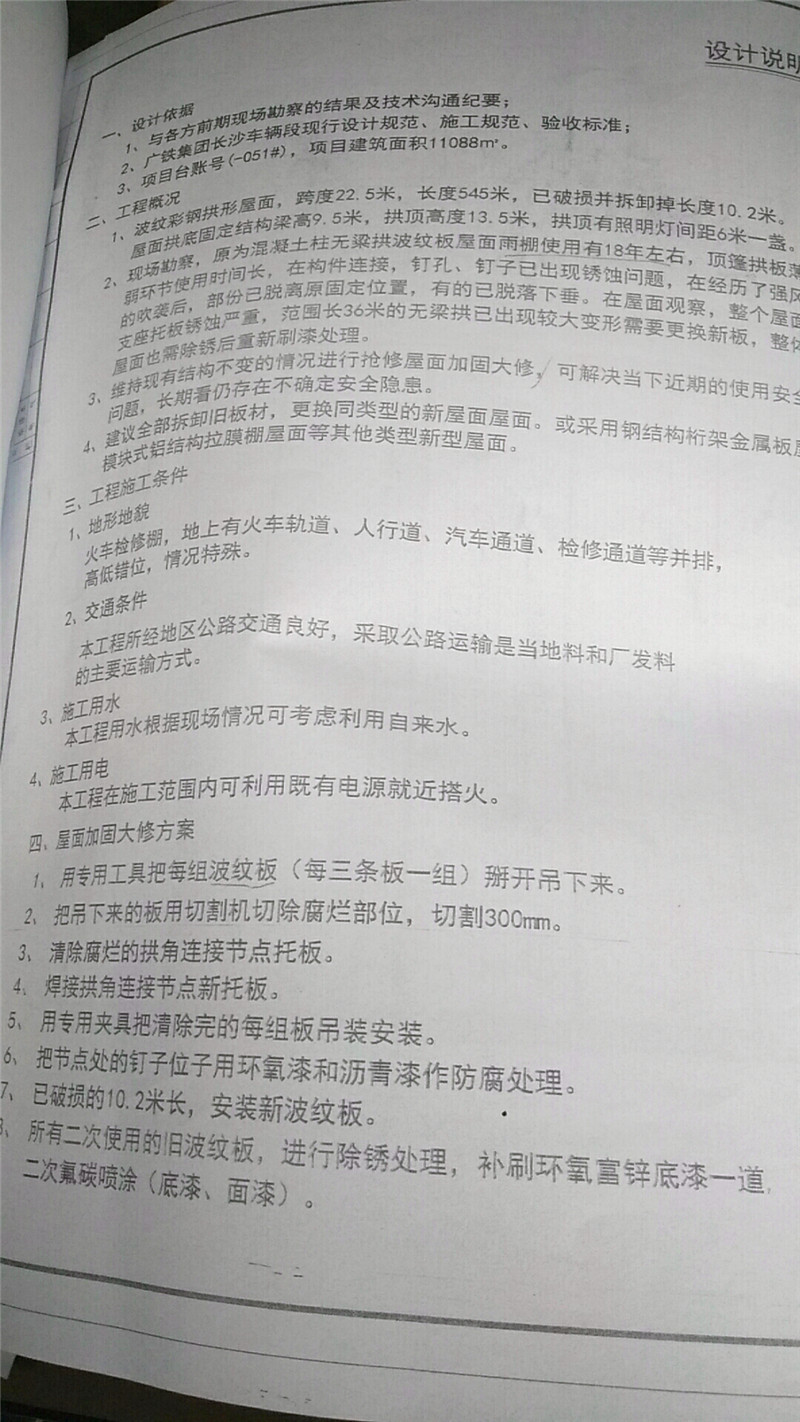

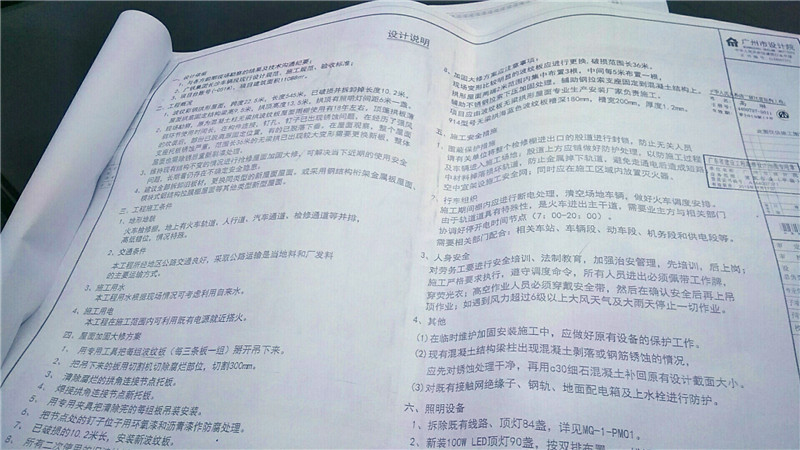

4.无梁拱罩棚设计说明文件

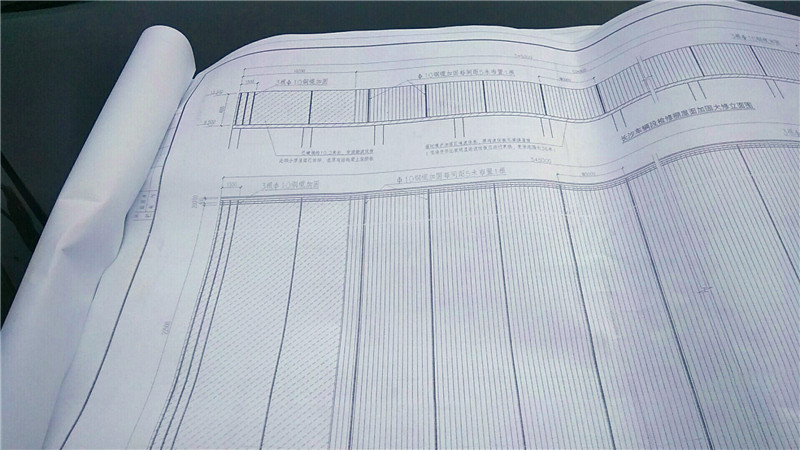

5.铁轨罩棚无梁拱拉锁布置图

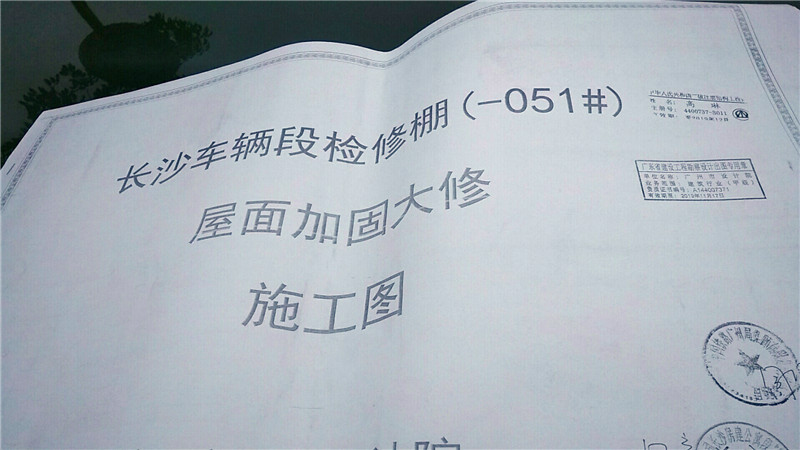

6.长沙车辆段检修棚屋面加固大修施工图封面
7.铁轨示意图中显示需要拆除原有线路
8.铁轨屋面内部灯管线路拆除示意图

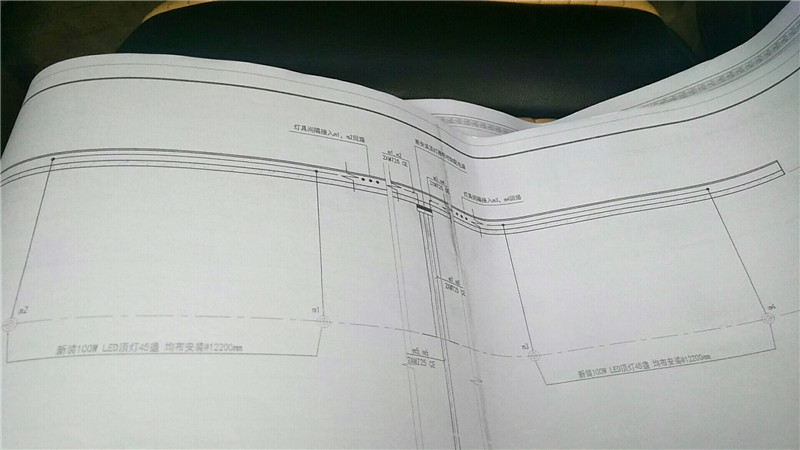

9.无梁拱罩棚大修过后需要新安装100w的LED照明灯

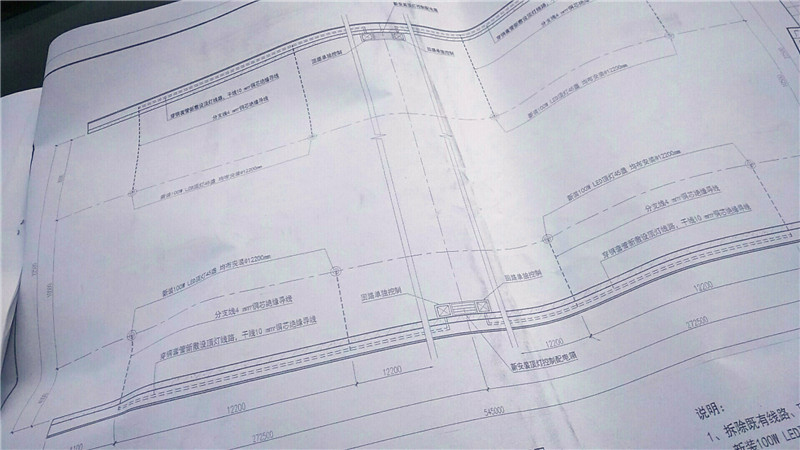

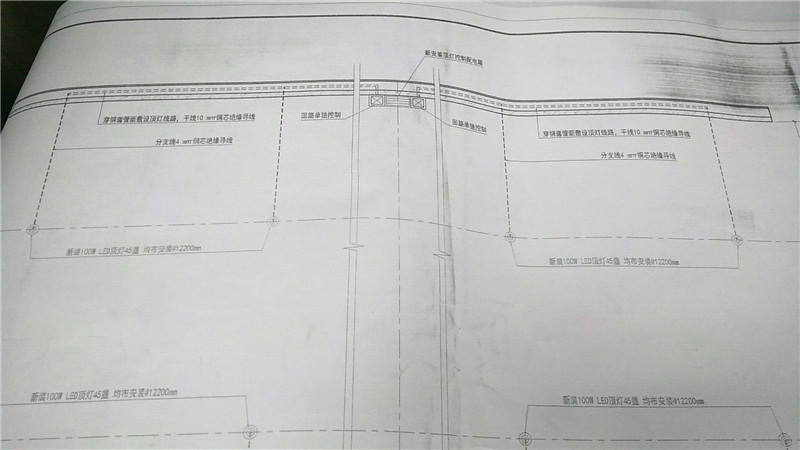

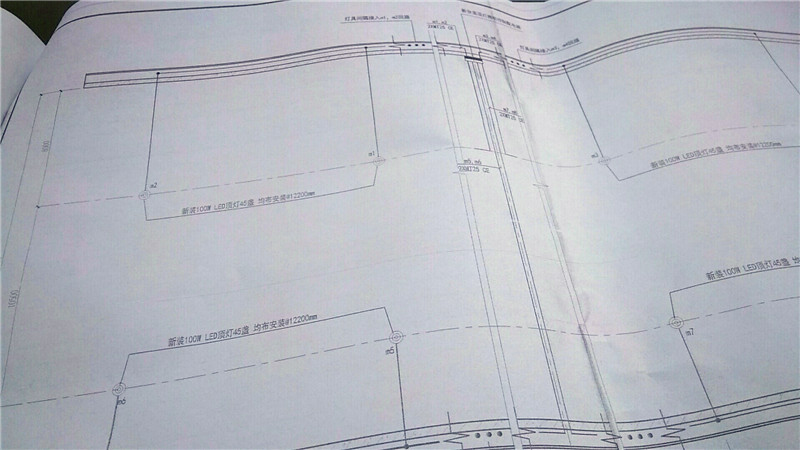

11.无梁拱赵鹏内部照明设备平面布置图

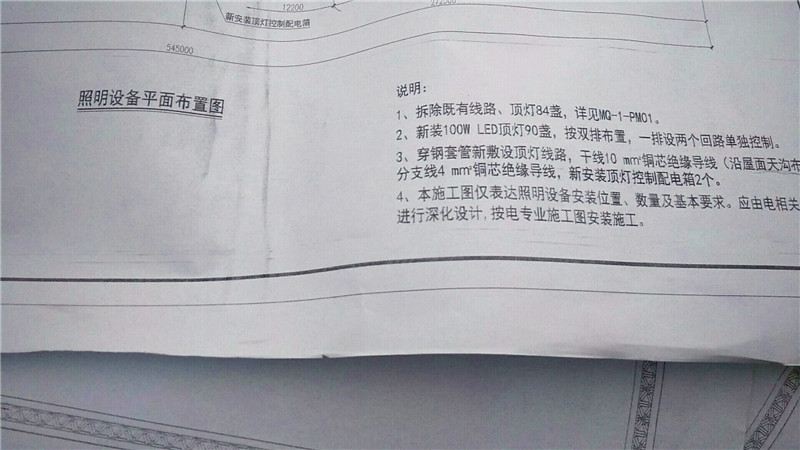

说明:拆除既有线路顶灯84盏等;新安装100WLED顶灯90盏
12.无梁拱罩棚加固大修方案注意事项:拱形屋面两端2米范围内需要几种布置3根不锈钢拉锁
13.拱形屋面落在原有建筑结构柱上方
14.拱形屋顶大修设计依据及工程概况
波纹彩钢拱形屋面跨度22.5米,长度545米,已经破损并且拆卸长度为10.2米,屋面拱底固定结构梁高度9.5米,拱形屋顶最高点13.5米。

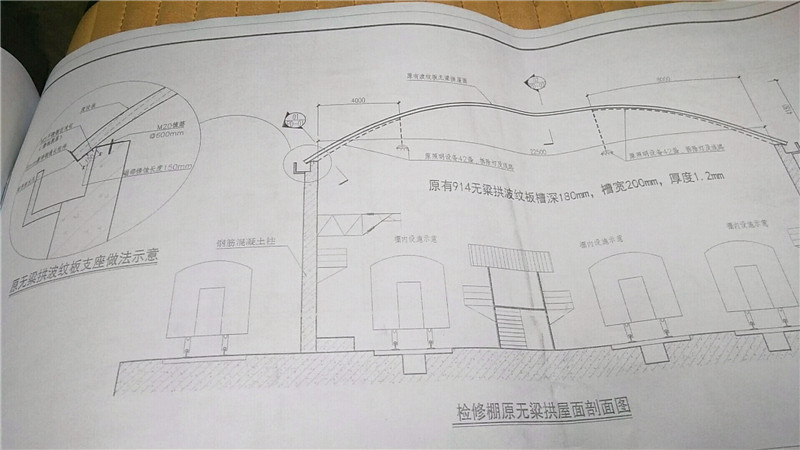

15.检修棚原有无梁拱形屋面剖面图

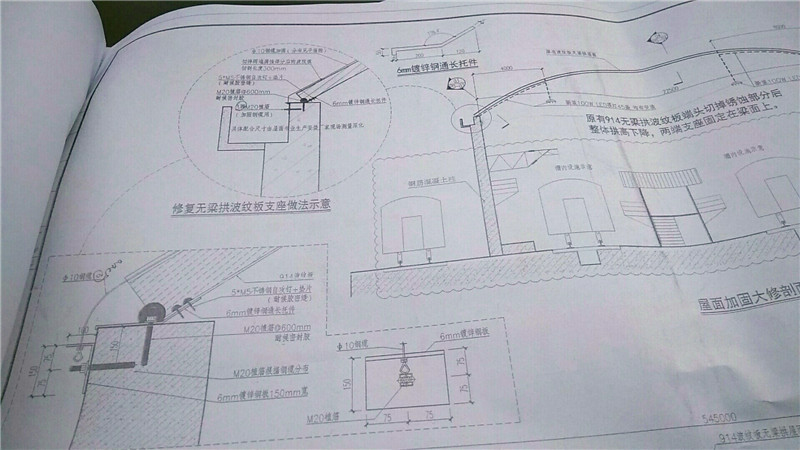

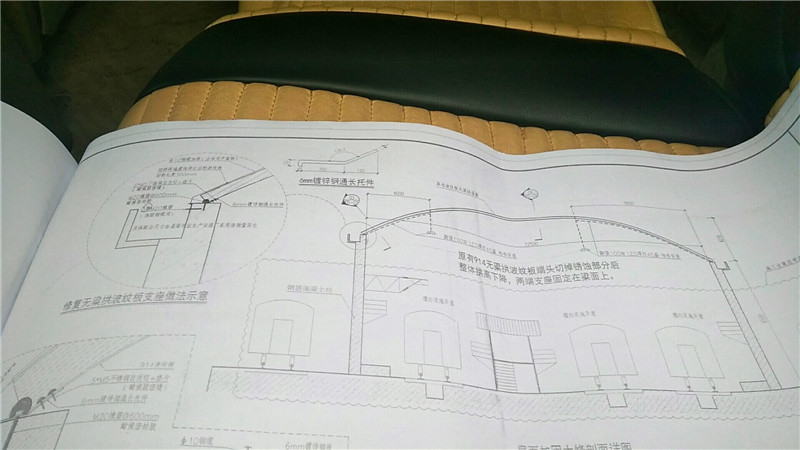

16.修复无梁拱波纹钢屋盖支座做法示意图
附:铁轨罩棚现场图片两张

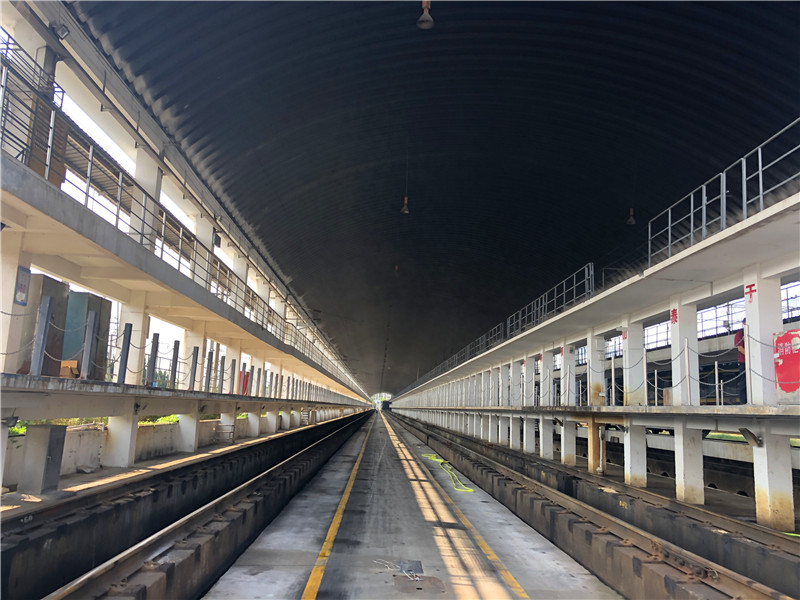

1.无梁拱检修铁轨罩棚内部图片,可以看到该无梁拱跨度大致在二十多米。

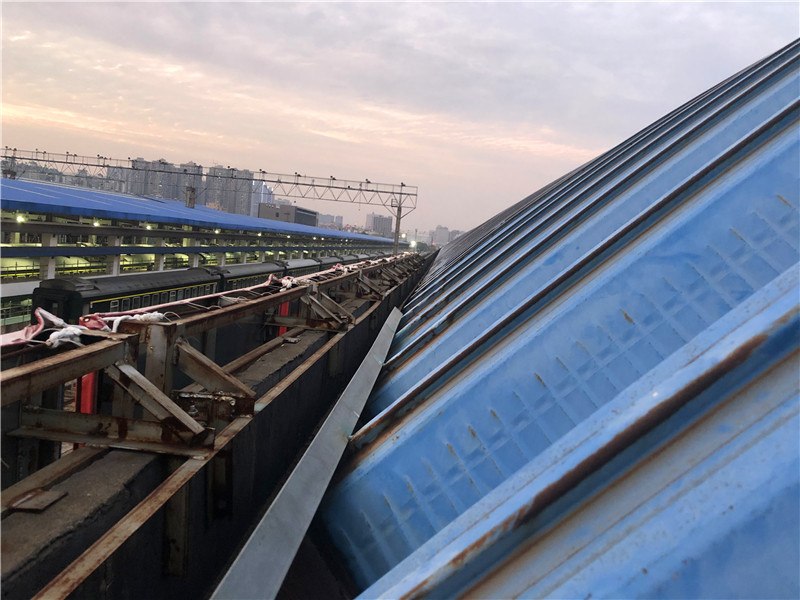

2.无梁拱检修罩棚上部图片,可以看到拱形屋顶锁边处已经锈蚀。
总结
该拱形屋顶施工步骤比较繁琐复杂,现场还不能使用吊车,因此施工难度非常大!
友情提示:如需下载文中所述拱型波纹钢屋盖结构相关图纸图集及其他资料,请联系杰达钢构获取帮助!
