福建邵武12米跨拱形屋面车库图纸

拱形屋顶厂家 2019-11-03 17:06:33 图纸图集 2355 ℃ 0 评论

福建邵武车库拱形屋面图纸一句话总结:

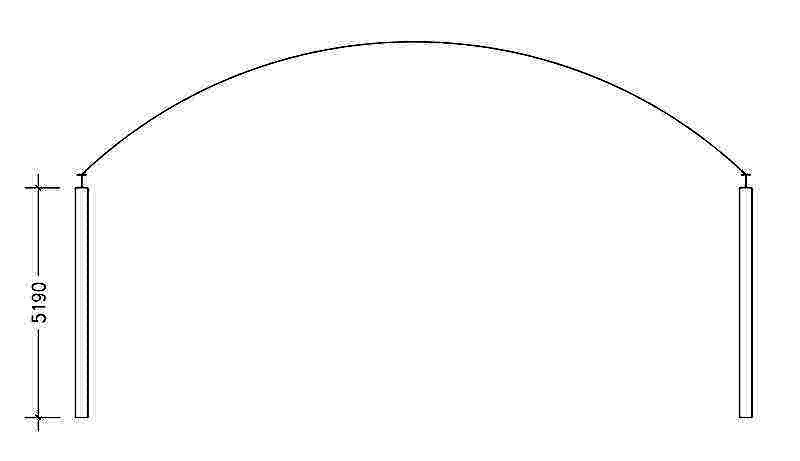

下图为福建邵武12米跨车库的图纸,结构比较简单,跨度为12米,高度仅仅为5.2米。

下图可见该拱形屋面车库跨度为14米,跨度为5.1米

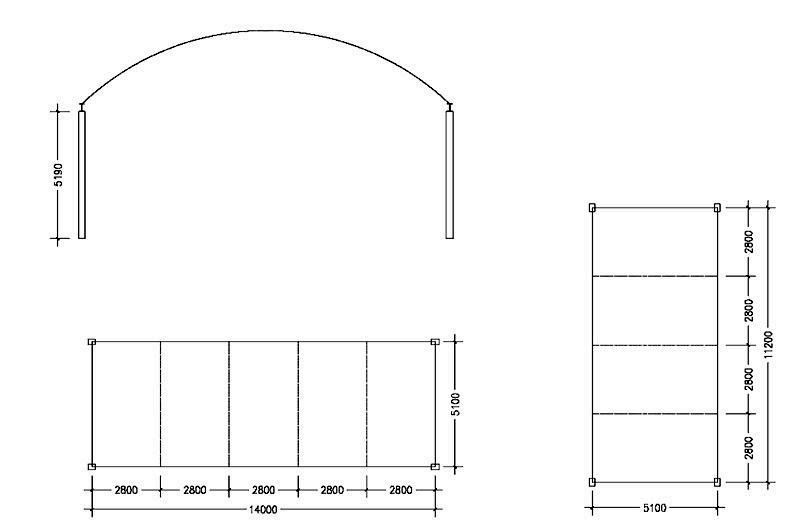

下图为拱形屋顶车库平面布置图,可见:

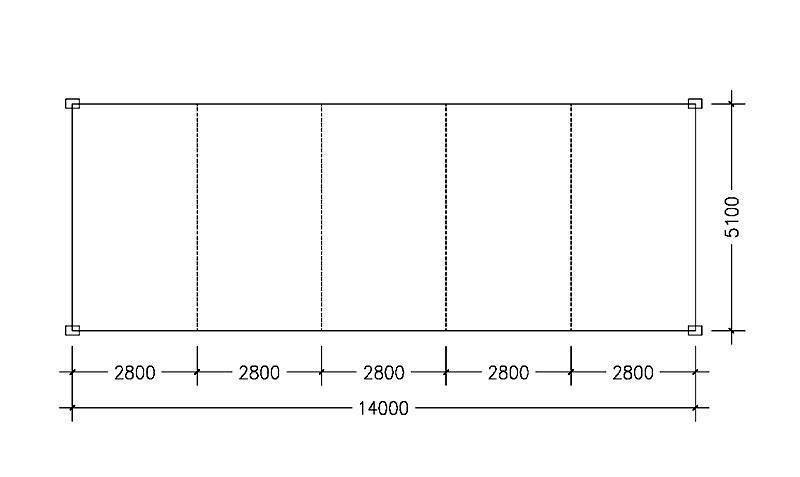

  1. 第一栋面积:14米*5.1米

  2. 第二栋面积:11.2米*5.1米

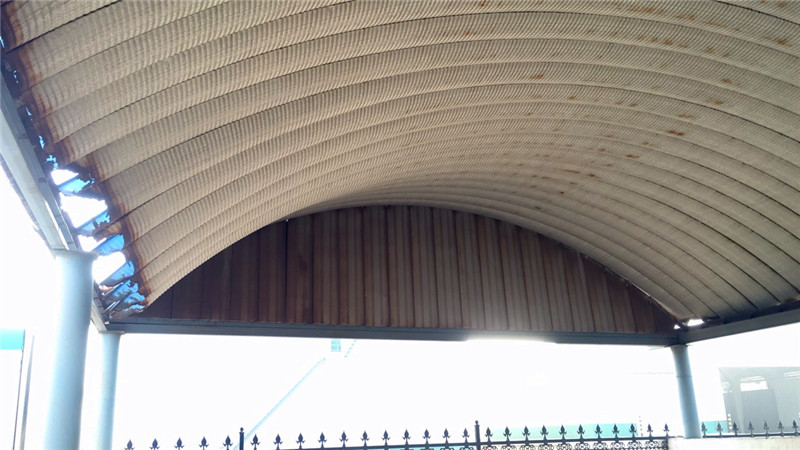

拱形屋面12米跨现场图纸,可见原有的拱形屋面建筑要拆换。

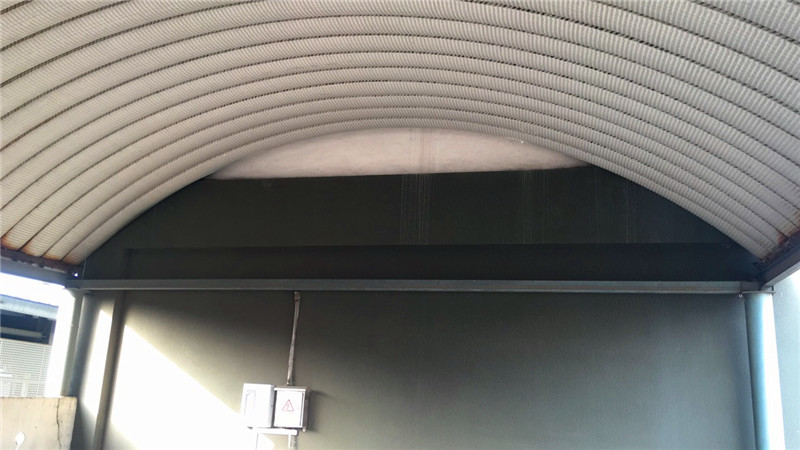

图二可见该拱形屋顶还需要做个小山墙,麻雀虽小五脏俱全。


Tags:拱形屋顶无梁拱拱形屋拱形屋面
