江西鹰潭贵溪无梁拱车库罩棚工程设计解析

本文介绍江西省鹰潭市贵溪地区的两栋无梁拱车库罩棚工程。该项目采用无梁拱结构（也称为无支撑拱形屋顶），通过合理的支座设计和拉索系统，使拱形屋盖在无内部支柱的情况下实现大跨度覆盖。两栋建筑总建筑面积为400平方米，是典型的机械停车或仓储用途工程。

工程概况与技术指标

项目基本信息

• 项目地点：江西省鹰潭市贵溪地区
• 工程类型：双栋无梁拱车库罩棚
• 建筑用途：机械停车、仓储或其他工业用途
• 总建筑面积：400平方米
• 建筑形式：海蓝色拱形屋顶，下部钢结构支撑

第一栋车库规格

• 跨度：13.5米
• 长度：24米
• 屋盖厚度：0.9mm
• 建筑面积：约324平方米
• 矢跨比：约0.2（标准拱形设计）
• 颜色：海蓝色彩涂卷

第二栋车库规格

• 跨度：5.6米
• 长度：10.6米
• 屋盖厚度：0.9mm
• 建筑面积：约59平方米
• 颜色：海蓝色彩涂卷
• 应用：附属建筑，如办公室、工具房等

无梁拱结构体系解析

无梁拱的基本原理

无梁拱（无支撑拱形屋盖）是一种不需要内部支柱、仅通过拱脚支座和拉索系统承传荷载的结构形式。拱形屋盖自身产生的轴向推力通过下部钢结构中的系杆、拉索等构件吸收，实现了大跨度内部空间的完全开放。这种设计特别适合停车场、仓储等需要内部无障碍空间的建筑。

支撑体系设计

• 屋盖形式：拱形波纹钢屋盖，采用0.9mm厚彩涂卷
• 拱脚支座：两端支座承受拱脚反力，包括竖直荷载和水平推力
• 水平拉索系统：在钢结构顶端安装M12（直径12mm）的高强钢丝绳
• 拉索作用：用来消除、平衡或部分抵消无梁拱产生的水平推力
• 拉索张力：需要通过设计计算确定，通常采用张拉装置调节

为什么需要钢丝绳拉索？

拱形屋盖自身的形状决定了它会产生水平向外推力（拱脚推力）。在有内部支柱的结构中，柱子直接吸收这个推力。但在无梁拱结构中，没有柱子，所以必须用钢丝绳、系杆或其他构件来抵消这个推力。M12钢丝绳拉索就是为此目的而设置的，它像一条"无形的系杆"，把两侧的拱脚拉力相互平衡。

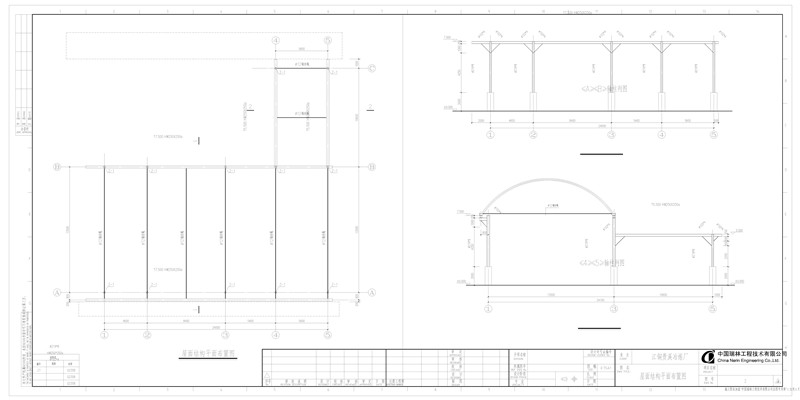

下部钢结构设计

立柱体系

• 立柱材料：无缝钢管（结构用）
• 柱间最大间距：8.4米（根据图纸所示）
• 柱脚基础：混凝土短柱，下部设置钢筋混凝土基础
• 柱顶部：安装钢结构支座，承接拱形屋盖拱脚
• 防腐处理：钢管涂刷防锈和防火涂料

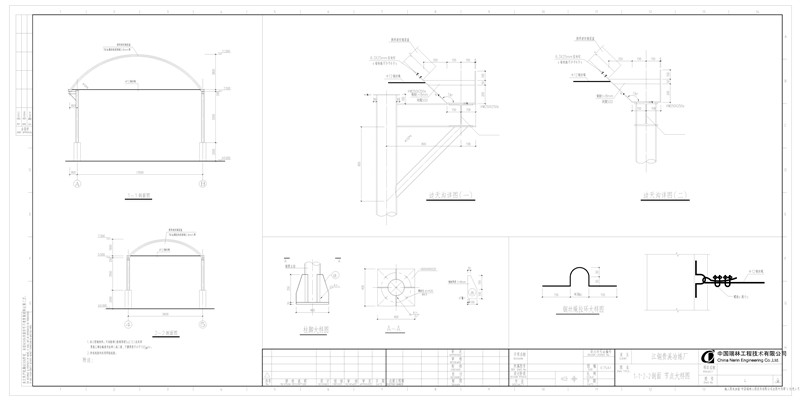

支座节点设计

• 拱脚支座：采用特殊设计的支座，能同时承受竖直荷载和水平推力
• 支座连接：与柱顶钢板焊接，焊缝等级不低于二级
• 水平约束：支座本身或配套的系杆承受拱脚水平推力
• 转动自由度：支座设计允许屋盖产生必要的变形，避免应力集中

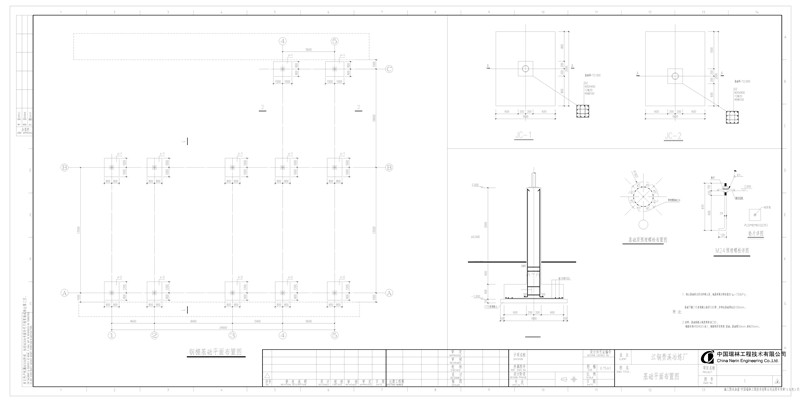

基础与地基

• 基础形式：混凝土短柱+独立基础
• 短柱高度：通常为0.5-1.0米，将钢柱与地面隔离防腐
• 地脚螺栓：用于连接钢柱与混凝土基础
• 预埋件：在浇筑混凝土前埋入，确保钢柱垂直度和位置精度

屋盖系统与天沟设计

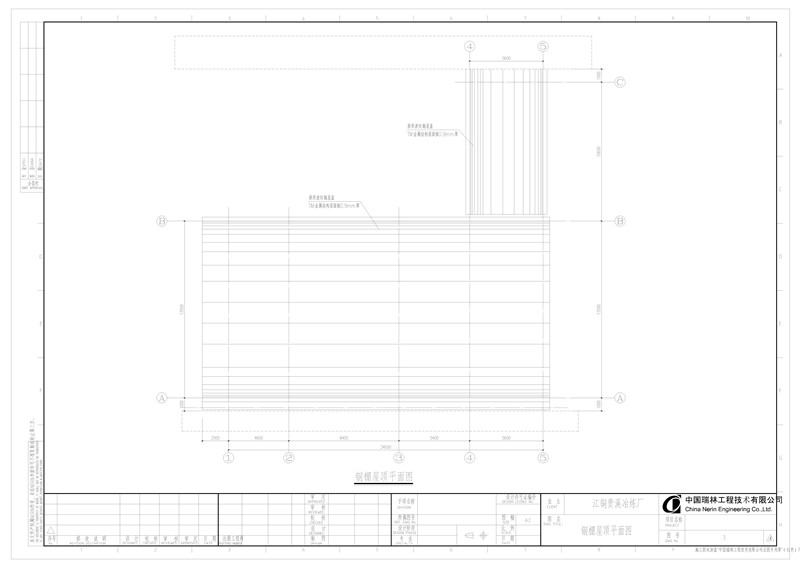

拱形屋盖规格

• 板材：0.9mm厚热镀锌彩涂卷
• 板型：梯形波纹（如YT6118型）
• 安装方式：拱脚采用自攻螺钉与支座连接
• 相邻屋盖：采用封边机咬合，防止漏水

天沟与排水

• 天沟位置：屋盖内侧（与下部支座接触的一侧）
• 天沟形式：弧形天沟，与屋盖内轮廓相贴
• 排水坡度：通常为1-2%，确保雨水自然流向落水口
• 落水口：根据屋面长度和宽度布置，通常每6-10米一个
• 防水处理：天沟与屋盖交接处用防水胶、防水膜等密封

无梁拱车库的优缺点

主要优点

• 内部空间完全开放，无支柱阻挡，便于停车、仓储、生产
• 大跨度设计（如13.5米），适应不同车型或机械设备需求
• 外观美观，拱形屋顶线条流畅
• 防水性能好，屋面排水顺利，内部干燥
• 后期改造灵活，内部可根据需要自由分割

需要注意的事项

• 钢丝绳拉索需要定期检查和张力维护，确保系统完整
• 支座和基础需要承受较大的拱脚推力，设计和施工质量要求高
• 屋面排水和防水处理必须严格，避免内部积水
• 定期维护和检查，特别是拉索、焊缝等关键部位

常见问题

无梁拱的钢丝绳拉索是否容易断裂？

M12高强钢丝绳的设计安全系数通常为5-6倍，即绳子在破断前承载5-6倍的工作荷载。在正确设计和安装的情况下，钢丝绳很少断裂。但需要定期检查（每年1-2次）绳张力和是否有锈蚀，及时补漆或更换防护层。

如果钢丝绳断裂会发生什么？

如果单根拉索断裂，由于设计通常采用多根拉索，其他拉索会继续承载，不会导致屋盖立即坍塌。但这是严重的故障信号，必须立即停止使用，进行全面检查和维修，更换损坏的拉索，并校正整个系统的张力平衡。

无梁拱结构与有梁拱相比，建造成本是否更低？

无梁拱虽然省略了内部支柱，但支座设计更复杂，拉索系统需要精准计算和调试，基础承载力要求更高。总体成本与有梁拱相当，有时甚至更高。但无梁拱带来的内部空间价值和使用灵活性，往往使其更有竞争力。

0.9mm厚度的屋盖可以承载雪荷载吗？

0.9mm厚度的拱形屋盖在设计时已考虑了当地的雪压标准（通常基本雪压为0.30-0.50kN/m²）。但在北方高雪区，如果实际雪压超过设计值，屋盖可能发生过度变形甚至破损。因此在多雪地区，应及时清扫屋面积雪，防止荷载过大。

小结

江西鹰潭贵溪的无梁拱车库罩棚工程代表了一种高效、美观的建筑屋顶解决方案。通过科学的拱形结构设计和钢丝绳拉索系统，实现了13.5米大跨度的内部无支柱空间。该工程涉及复杂的结构力学计算、精准的制造工艺和严格的现场安装，需要经验丰富的专业团队承担。江苏杰达钢结构工程有限公司在无梁拱结构工程中有成熟的设计和施工经验，可为客户提供从设计到验收的全套技术服务。
