浙江金华兰溪粮库屋顶加盖工程设计方案

本文介绍浙江省金华市兰溪直属库的拱形屋顶加盖改造工程。该项目是该粮库的二期屋顶改造工程，共需改造8栋原有粮仓的屋顶。通过在原屋面上加装聚氨酯保温层和新的拱形波纹钢屋盖，既提升了建筑的保温隔热性能，又改善了屋顶的防水能力，是典型的粮库仓储建筑改造项目。

工程改造背景与需求

项目概况

• 业主：兰溪市粮食储备中心
• 工程类型：粮仓屋顶加盖改造（二期工程）
• 改造位置：1-2#、3-4#、7-8#、9-10#、13-14#、15-16#、25-26#，共7整仓（实为8栋）
• 工程目标：更新屋顶防水防腐系统，增加建筑保温隔热
• 设计使用年限：30年

改造工程内容

• 清理原防水层：清除原有屋面防水卷材和浮层，确保基面洁净
• 喷涂保温层：在原屋顶上喷涂50mm厚聚氨酯硬质泡沫塑料保温层
• 安装新屋顶：在保温层上方安装新的拱形波纹钢屋盖
• 防水处理：对天沟、凸出山墙等细部进行防水处理
• 建筑面积：改造总面积约4800-5000平方米

改造的主要原因

原有粮库屋顶经过多年使用，防水卷材老化破损，导致屋顶渗漏；同时，建筑保温性能不足，夏季隔热不利，冬季保温差，影响粮食储存质量。通过加盖拱形屋顶并增加保温层，既能根本解决渗漏问题，又能显著改善室内温度环境。

屋顶加盖系统设计

屋顶结构层次

• 第一层：原有混凝土屋顶（保留）
• 第二层：聚氨酯硬质泡沫保温层，厚度50mm
• 第三层：新的拱形波纹钢屋盖（最上层）
• 层间连接：预埋件焊接连接，托板支撑屋盖

屋顶板材规格

• 板厚：1.0mm
• 板宽：914mm（标准宽度）
• 材质：TS280GD+Z（宝钢产品为佳）
• 颜色：中灰色或业主指定
• 镀锌量：180g/m²（满足户外环保要求）
• 涂层厚度：20μm，耐盐雾性能≥500h

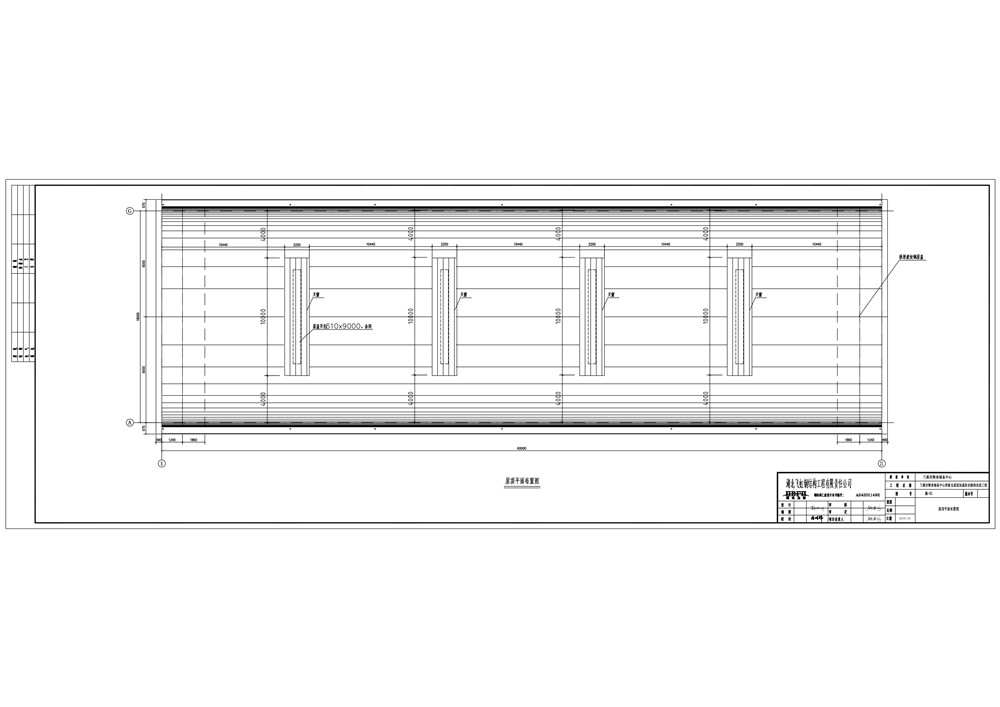

屋顶跨度与采光设计

• 单栋屋顶跨度：19米（典型粮仓宽度）
• 单栋长度：60米
• 矢跨比：约0.2
• 采光带：4道采光带均匀布置在屋顶上
• 采光带作用：为仓内提供自然光线，减少用电照明
• 采光带材料：透光度好、抗冲击强度高的塑料或玻璃制品

关键技术设计

聚氨酯保温层的作用与规格

• 保温性能：50mm聚氨酯硬泡的保温效果相当于200mm厚砖墙
• 材料参数：
  • 自由发泡密度：20-60 g/m³
  • 抗压强度：≥0.15 MPa
  • 尺寸稳定性：≤0.2%
  • 导热系数：≤0.026 千卡/(米·小时·度)
• 防火等级：阻燃型或不燃型，满足建筑防火要求
• 防湿处理：聚氨酯本身具有防湿性，表面可涂防潮胶

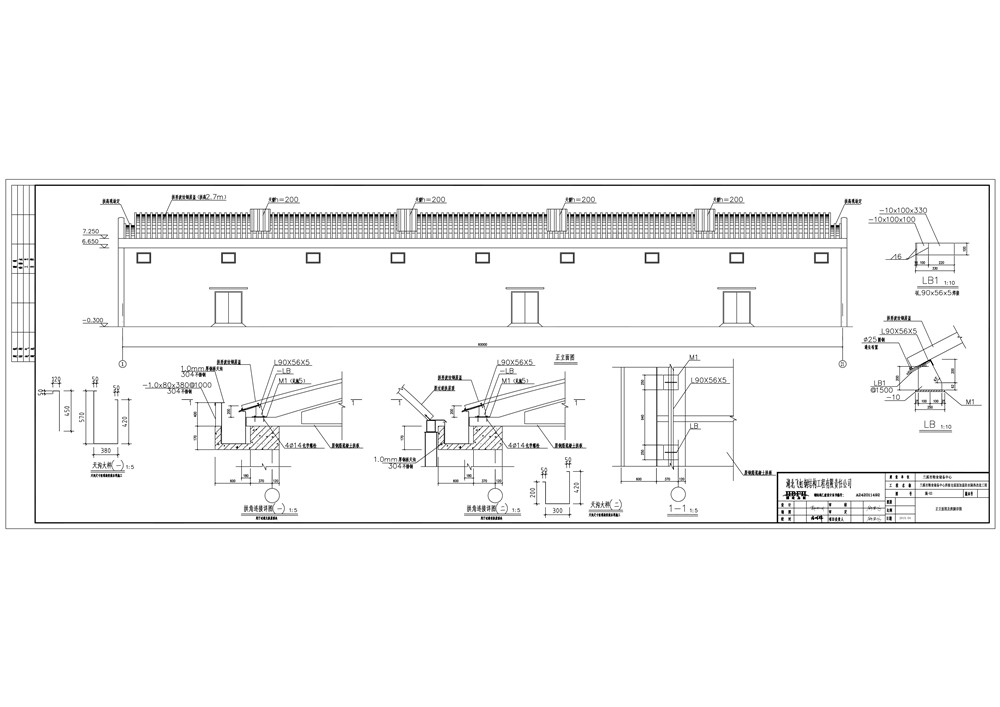

预埋件与支撑体系

• 预埋件间距：60公分一道（沿屋面纵向）
• 预埋件规格：钢制预埋件，埋入原屋顶混凝土
• 托板：在预埋件上方焊接钢托板，支撑保温层和屋盖
• 焊接质量：焊缝高度不小于6mm，焊缝等级三级
• 支撑均匀性：确保保温层受压均匀，避免局部压陷

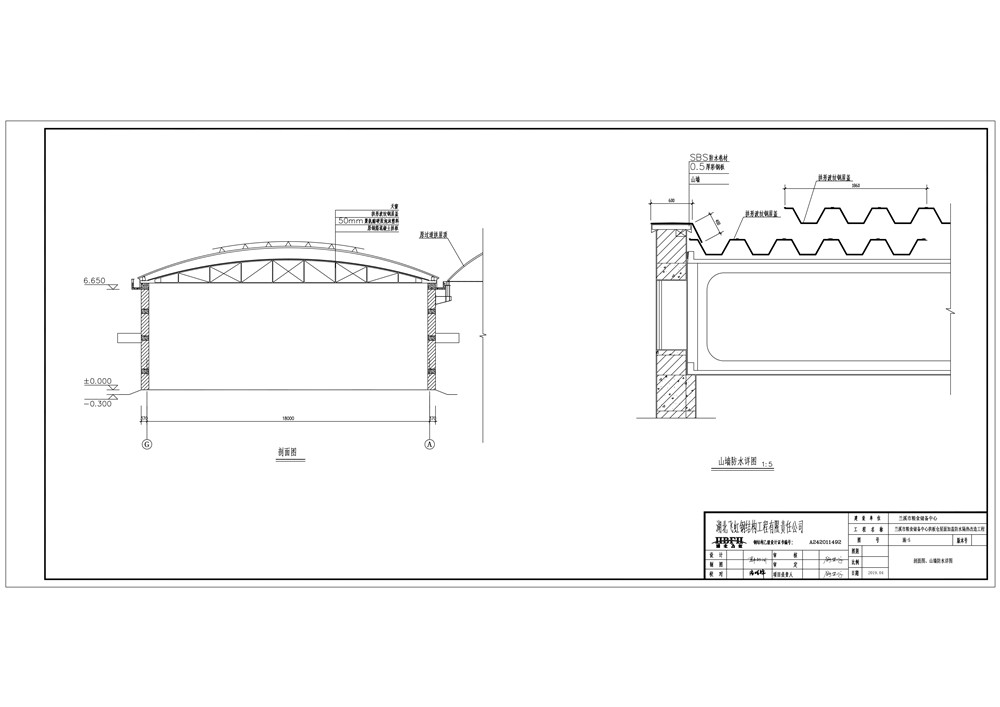

屋顶与原屋面的连接

• 贴合方式：在原屋顶边缘位置安装5道拱形屋盖，使其与原屋面贴合
• 重叠方式：在屋顶中央区域，新屋盖以三块重叠的方式铺装
• 防水密封：屋盖与原屋面交接处用防水胶、防水膜或U形封闭条密封
• 天沟处理：原有天沟清理干净后，重新安装不锈钢天沟
• 落水管：与原有排水系统相连接，确保排水畅通

施工工艺与技术要求

施工顺序

• 第一阶段：清理原防水层和屋面杂物
• 第二阶段：检查和加固预埋件，焊接托板
• 第三阶段：天沟及山墙防水处理
• 第四阶段：喷涂50mm厚聚氨酯保温层
• 第五阶段：安装拱形波纹钢屋盖，屋脚与托板连接
• 第六阶段：屋顶细部收口和防水处理
• 第七阶段：屋面清洁和验收

屋盖安装工艺

• 屋盖成型：采用无梁拱设备在现场成型，确保与原屋面曲线相适应
• 吊装方式：用吊车吊装成型后的屋盖单元，轻放在托板上
• 固定方式：屋脚处用自攻螺钉与托板连接，每个波谷处不少于3颗
• 相邻屋盖咬合：用专用封边机将相邻屋盖咬合，形成连续防水面
• 精度要求：屋盖长度偏差≤5mm，拱度偏差≤10mm

天沟与采光带的处理

• 不锈钢天沟：采用304或316不锈钢，厚度0.8-1.0mm
• 天沟排水：坡度1-2%，每6-10米设一个落水口
• 采光带安装：与屋盖咬合安装，防止漏水
• 采光带密封：在采光带与屋盖的交接处涂防水胶，确保密封

常见问题

原有屋顶不需要完全拆除吗？

正确的做法是保留原有屋顶结构，只需清除防水卷材和浮层。保留原屋顶的好处是：减少施工工作量和成本；原屋顶混凝土结构完整，不会影响建筑安全；可以充分利用原有的预埋件和钢铁件。完全拆除反而增加危险和成本。

50mm聚氨酯保温层的保温效果能维持多久？

聚氨酯是一种高分子泡沫塑料，在干燥、避光的环境中，保温性能衰减很慢。在密闭的屋顶保温应用中，通常可以维持30-50年以上。但需要避免阳光直晒和过度受压，定期检查防水层完整性，防止水分侵入泡沫层。

为什么选择中灰色而不是其他颜色？

中灰色（或浅色）屋盖的优点包括：降低屋面吸热，夏季室内温度相对较低；易于观察屋面状况，及时发现裂缝或渗漏；中灰色不易显脏，维护周期相对长。相比之下，深色（如蓝色、黑色）屋面虽然美观，但吸热较多，对粮库储存不利。

采光带是否会影响屋顶强度？

采光带（通常为透光塑料或玻璃钢）虽然比金属屋盖强度略低，但通过合理的支撑和固定，其强度足以承载风压、雪压和维修人员的荷载。采光带的数量（4道）和间距设置也经过了工程计算，确保屋面整体安全。

小结

浙江金华兰溪直属库的屋顶加盖改造工程是一个大型粮库改造的案例，通过聚氨酯保温层和拱形波纹钢屋盖的组合，既解决了原屋顶的渗漏问题，又显著改善了建筑的保温隔热性能。该工程改造8栋粮仓，单栋面积1140平方米，总改造面积逾9000平方米，工程规模庞大。江苏杰达钢结构工程有限公司在2018年完成了该项目的一期工程，积累了在大型粮库屋顶改造中的丰富经验。如您的粮库建筑需要屋顶改造或保温升级，欢迎与杰达钢构联系咨询。
