江西九江粮库MIC-240拱形屋顶罩棚工程

江西九江柴桑区粮食局粮食储备库的MIC-240拱形屋顶仓间罩棚工程，采用18米跨、42米长的无梁拱形屋面设计。通过在原有仓房边缘安装钢牛腿、工字钢横梁和托板节点等支撑系统，为粮食储备库提供了既经济又实用的防雨罩棚解决方案。

工程概况

工程位置

本工程位于江西省九江市柴桑区粮食局粮食储备库，主要用于对现有粮食仓房的改造和扩建，提高库房的防雨防晒能力和使用空间。

结构参数

• 屋顶板型：MIC-240（914-610型拱形屋顶）
• 跨度：18米
• 长度：42米
• 建筑面积：756平方米
• 板材厚度：1.0mm
• 板材颜色：海蓝色
• 板材厂家：不限（根据实际采购）

应用场景

该屋顶系统特别适用于粮食储备库、农产品仓储等对遮光、防雨、通风要求较高的场所。1.0mm厚钢板在满足18米跨度要求的同时，具有较好的经济性。

安装工艺与结构系统

支撑结构组成

拱形屋顶罩棚的安装需要建立完整的支撑系统，由以下部分组成：

• 钢牛腿：安装在原有仓房边缘，作为屋顶荷载的承载体
• 工字钢横梁：安装在牛腿上方，提供屋顶的水平支承
• 托板节点钢：连接梁与屋顶的过渡构件，分散集中荷载
• 拱形屋顶板：通过自攻螺钉与托板节点连接

安装顺序

安装应按照以下顺序进行：

1. 在原有仓房边缘安装钢牛腿，确保与原有结构的可靠连接
2. 在牛腿上方安装工字钢横梁，检验其平整度和标高
3. 在横梁上方安装托板节点钢，做好防腐处理
4. 安装拱形屋顶板材，进行咬合和螺钉固定
5. 进行防水处理和验收

设计与施工要点

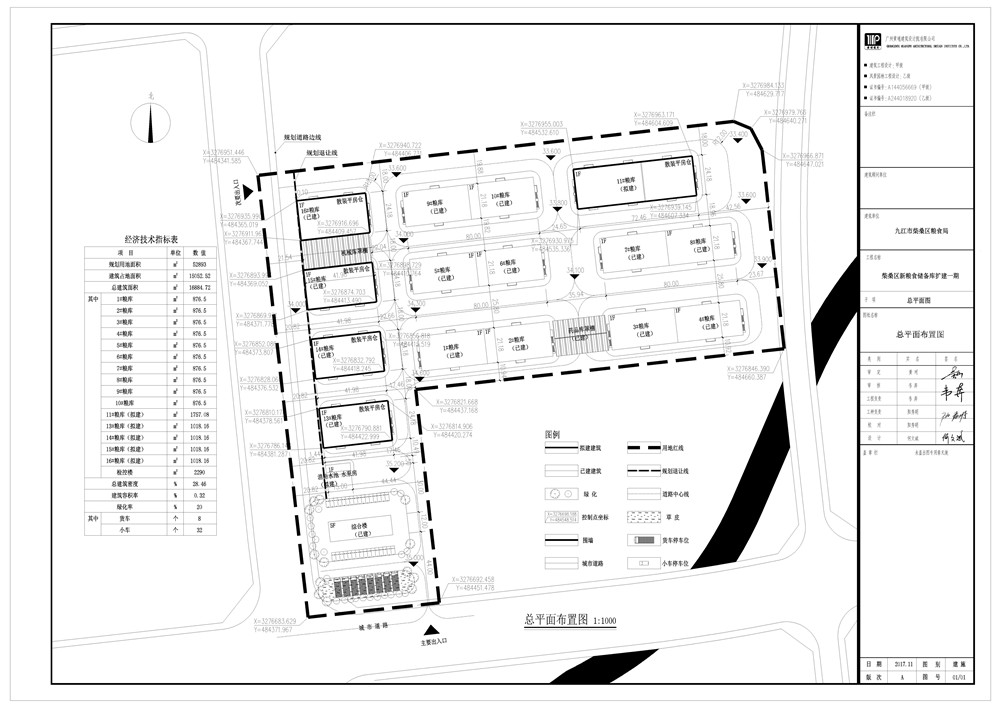

平面布置设计

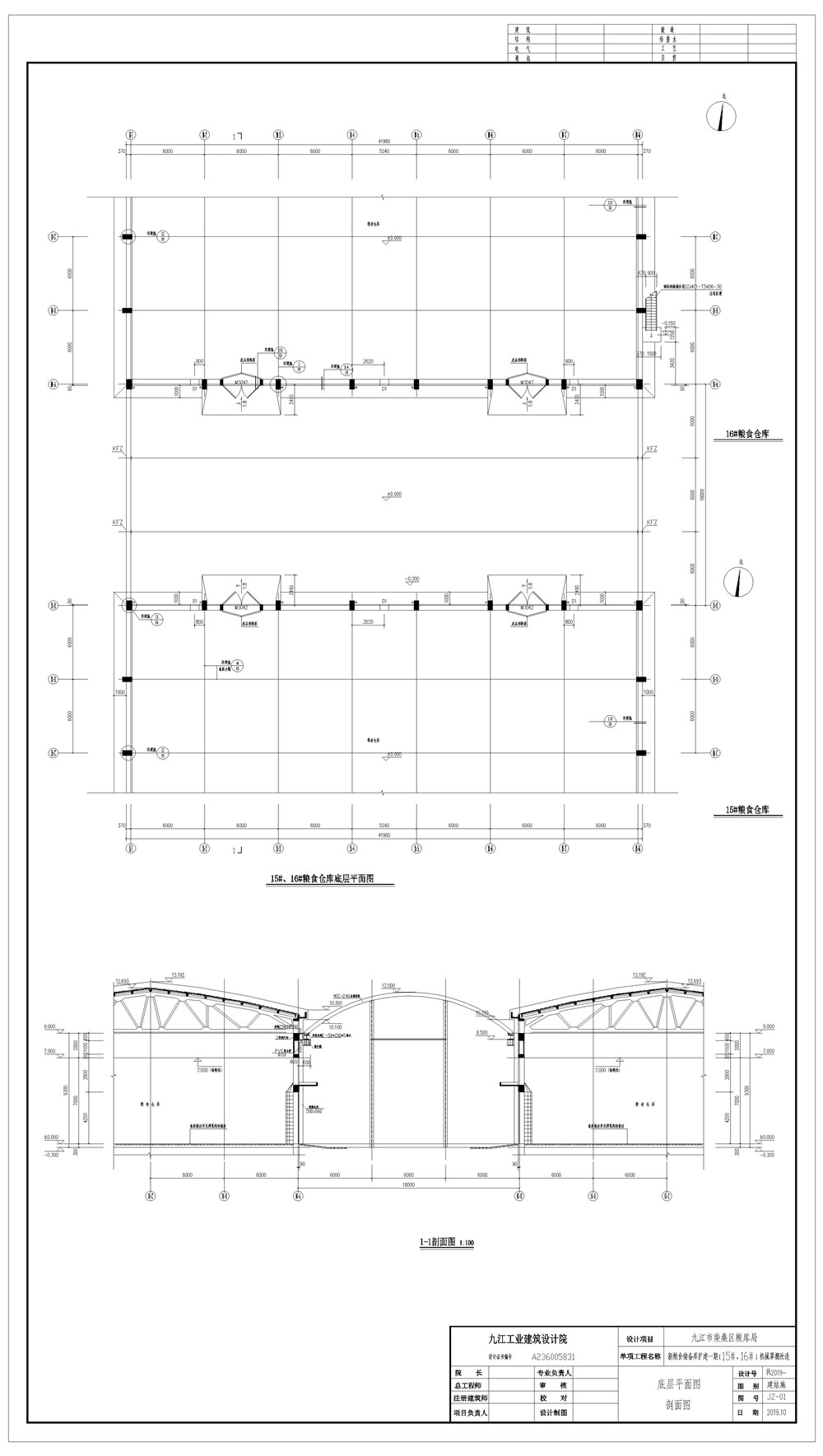

该仓间罩棚采用在原有仓房两侧安装牛腿的方式，实现对粮食储备库的改造。这种方案的优点包括：

• 不改变原有仓房主体结构，投资较小
• 罩棚与仓房分离，便于维修和改造
• 充分利用仓房四周空间，增加了有效的储存和作业面积
• 拱形屋顶提供的宽敞内部空间便于粮食的装卸和堆放

牛腿设计

钢牛腿是支撑拱形屋顶的关键构件，其设计应满足以下要求：

• 与原有仓房的连接应采用可靠的焊接或螺栓连接
• 牛腿的规格应根据屋顶荷载和跨度进行计算确定
• 牛腿的高度应保证工字钢横梁处于合适的标高
• 所有钢构件应进行防腐处理，特别是暴露在大气中的部分

屋面防水

作为仓储设施的屋面，防水性能至关重要。采取的措施包括：

• 屋脊处设置防水盖，防止雨水渗漏
• 屋面与牛腿的连接处采用防水密封胶或防水垫圈
• 定期检查和维护屋面，及时修复任何损坏

MIC-240板型特点

板型规格

MIC-240型（也称914-610型）是常见的拱形屋顶板型，具有以下特点：

• 上口宽度：610mm（24英寸）
• 板宽：914mm
• 截面高度：适中，能够满足中等跨度的要求
• 波纹形状：梯形波纹，抗弯能力强

1.0mm厚钢板的选择

本工程选用1.0mm厚钢板的原因：

• 18米跨度在拱形屋顶的实用范围内，1.0mm厚钢板能够满足强度要求
• 相比1.2mm或1.5mm厚钢板，自重更轻，对支撑结构的要求相对较低
• 造价更经济，适合仓储类临时性或半临时性建筑
• 海蓝色彩涂钢板具有装饰效果，整体美观

使用寿命与维护

MIC-240拱形屋面板采用彩色涂层钢板，具有以下性能：

• 抗腐蚀性：可达20~25年不褪色，能够适应南方潮湿环境
• 防漏性：完整的波纹设计和合理的咬合方式，确保屋面不漏水
• 维护简单：定期清洁屋面，保持排水通畅，一般无需特殊维护

经济性分析

造价优势

与传统的混凝土屋顶或钢架加瓦楞板屋顶相比，拱形屋顶具有明显的成本优势：

• 材料用量少：MIC-240板型和1.0mm厚度的组合，用钢量相对较少
• 施工速度快：拱形屋顶可以快速成型和安装，缩短工期
• 无需复杂的屋架系统：拱形结构本身承担全部荷载，简化了结构
• 维护成本低：使用寿命长，维护要求简单

生命周期成本

从长期投资回报来看，拱形屋顶的优势更加突出：

• 初期投资相对较低
• 维护和更新成本少
• 灵活性好，后期可根据需要拆除或改造
• 对仓库内部的有效使用面积影响小

工程实施建议

设计阶段

• 进行充分的现场勘察，了解原有仓房的结构情况
• 根据当地的风雪荷载条件进行设计计算
• 确定合理的牛腿位置和间距
• 制定详细的安装图纸和工艺规程

施工阶段

• 严格按照设计图纸进行施工
• 确保所有钢构件的焊接质量和防腐处理
• 定期检查屋顶的安装进度和质量
• 做好现场的安全管理工作

验收与维护

• 竣工后进行全面的质量检验和验收
• 检查屋面的防水性能，确保无漏水现象
• 制定详细的维护计划，定期进行保养
• 建立屋顶的档案记录，追踪其使用状况

常见问题解答

为什么选择在原有仓房外侧安装牛腿，而不是改造仓房内部？

在原有仓房外侧安装牛腿的优势包括：最小化对现有仓房结构的干扰，不需要加固原有结构，施工相对简单，投资少。这种方案特别适合改造和扩建项目。

1.0mm厚的钢板会不会生锈？

彩色涂层钢板采用先进的镀锌和涂层工艺，具有很强的抗腐蚀能力。在正常的维护条件下，可以使用20~25年以上而不出现严重的腐蚀。特别是对于南方地区，这种材料的性能已被多个工程证实。

拱形屋顶能否进行扩建或改造？

拱形屋顶结构简洁，与原有仓房相对独立，因此具有很好的灵活性。如果今后需要扩建，可以很容易地拆除并重新安装。或者可以增加新的罩棚，两个罩棚通过适当的连接方式形成整体。

小结

江西九江粮食储备库的MIC-240拱形屋顶罩棚工程，展示了拱形屋顶在农产品仓储中的实际应用。通过合理的支撑结构设计、规范的施工工艺、以及科学的维护管理，该类建筑能够为粮食储备库提供长期、可靠、经济的防雨防晒保护。江苏杰达钢结构工程有限公司在粮食仓储和农业设施的拱形屋顶工程中拥有丰富经验，可为客户提供从方案设计、屋顶生产、到现场施工的全套专业服务。
