仓间罩棚拱形屋顶四种安装工艺方案

拱形屋顶作为仓间罩棚的覆盖方案，其安装工艺需要根据原有建筑结构的条件灵活调整。本文介绍仓间罩棚拱形屋顶的四种典型安装方法，为工程设计和施工提供技术参考。

四种安装工艺方案概述

在实际工程中，原有结构的基础条件千差万别，这要求拱形屋顶的安装方案也要相应调整。以下四种方法代表了不同场景下的解决方案。

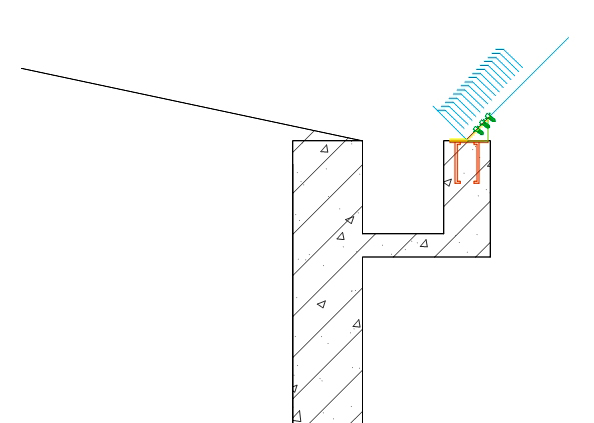

方法一：直接焊接托板安装

当原结构的混凝土边缘较厚，且内部已预置了预埋件时，可采用最简洁的安装方式。具体工艺为：

• 直接在混凝土预埋件上焊接钢托板
• 然后在托板上安装拱形屋顶瓦片
• 这种方法施工最简单，工期最短，适合原结构条件较好的项目

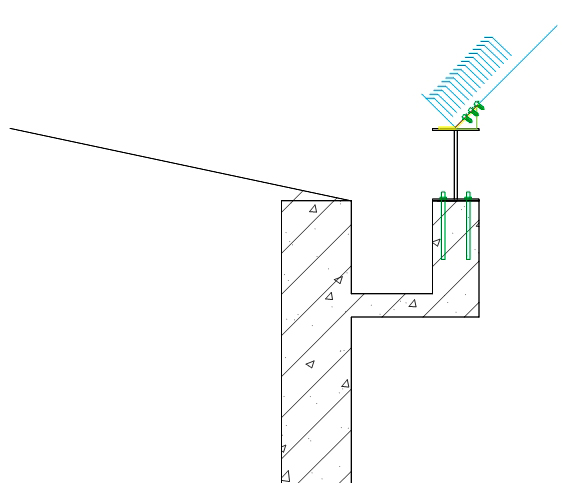

方法二：H钢梁+托板组合安装

当原结构混凝土天沟有预埋件时，采用以下工艺：

• 在预埋件上安装H钢横梁
• 在H钢梁的上口焊接钢托板
• 最后在托板上安装拱形屋顶
• 这种方法提高了结构的稳定性和受力能力，适合跨度较大的项目

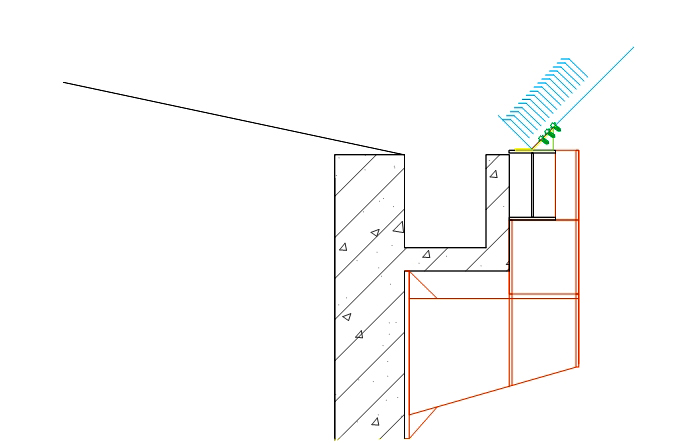

方法三：钢牛腿支撑安装

当原结构混凝土尺寸较小，无法直接承载拱形屋顶时，采用钢牛腿方案：

• 在原结构天沟下方安装钢结构牛腿
• 牛腿通过与原结构的锚固或焊接连接，形成独立的支撑体系
• 拱形屋顶安装在钢牛腿上，罩棚位于原有结构内部
• 这种方法对原结构的影响最小，是改造工程的常用方案

方法四：混凝土牛腿+H钢梁组合

这是最复杂但承载力突出的方案，工艺步骤为：

• 在原有屋顶上方安装混凝土牛腿（这一步施工工期较长，需要混凝土固化）
• 混凝土牛腿完成后，在其上安装H钢横梁
• 在H钢梁上焊接钢托板
• 最后安装拱形屋顶
• 这种方案虽然工期长，但整体刚性优质，适合对结构要求特别高的大型项目

工艺选择的关键因素

选择合适的安装工艺需要综合考虑以下因素：

• 原有结构的条件：混凝土厚度、预埋件情况、结构尺寸等
• 拱形屋顶的跨度和荷载：大跨度和高荷载需要更强的支撑体系
• 施工工期要求：方法一工期最短，方法四工期最长
• 造价预算：简单方案造价低，复杂方案造价高
• 使用环境和气候条件：积雪地区、风荷载大的地区对结构强度要求更高

常见问题

哪种安装方法最经济？

从造价角度，方法一最经济，但前提是原有结构条件能够满足。如果原结构不符合要求，被迫采用更复杂的方法，反而会增加成本。因此关键是进行充分的基础调查和工程设计。

安装工艺对后期维护有影响吗？

会有影响。采用专业的安装工艺，能够保证拱形屋顶与支撑体系的可靠连接，降低后期的安全隐患和维护成本。不同方法的防水设计也有所区别，应在设计阶段充分考虑。

小结

拱形屋顶的安装工艺选择是一项重要的工程决策。江苏杰达钢结构工程有限公司在实际项目中积累了丰富的经验，能够根据具体的原有结构条件和项目需求，推荐最合理的安装方案。从简单的直接焊接，到复杂的混凝土牛腿组合，我们都能提供专业的工程设计和精准的施工执行。如果您正在规划拱形屋顶仓间罩棚项目，欢迎与我们沟通，共同制定优良的技术方案和施工计划。
