南通如皋粮库拱形屋面仓间罩棚

拱形屋顶厂家 2020-01-14 14:18:13 工程案例 3021 ℃ 0 评论

这是杰达钢构2019年10月份在江苏省南通市施工的仓间罩棚。

该罩棚使用的是宝钢的彩涂卷，板材厚度1.0mm，颜色为白色。

这种拱形屋顶的原材料宽度是914mm，材质是ts280gd-z，镀锌层是180克。

本次杰达钢构施工的仓间罩棚面积一共有2500平方米，施工时需要含下部钢结构同时施工。

该仓间罩棚的面积是一栋跨度18米，长度42米。一栋跨度18米，长度83米。还有一栋跨度15米，长度27米，最边上是烘干房结构，该烘干房下部使用的是杰达钢构生产的钢结构。

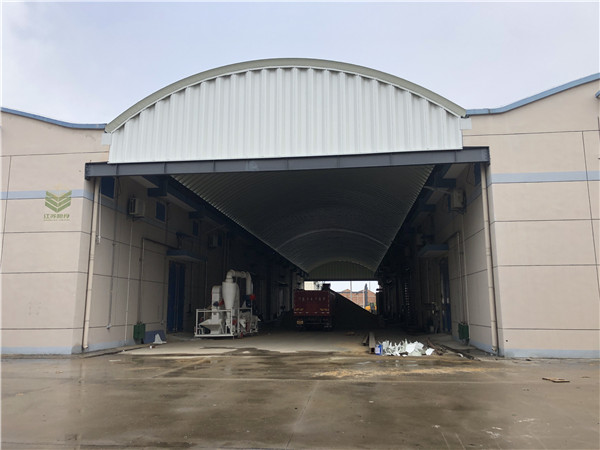

下面我们来看一下该拱形屋顶罩棚的图片。第一张是我们拱形屋顶施工完毕的图片，我们使用的山墙横梁是400×300的材质，是q345的山墙的颜色也是海蓝色，山墙的厚度是1.0，mm和屋顶的厚度是一样的，山墙的包边也是白色，所以看上去山墙与拱形屋顶浑然一体，锁边处没有任何特殊的地方。

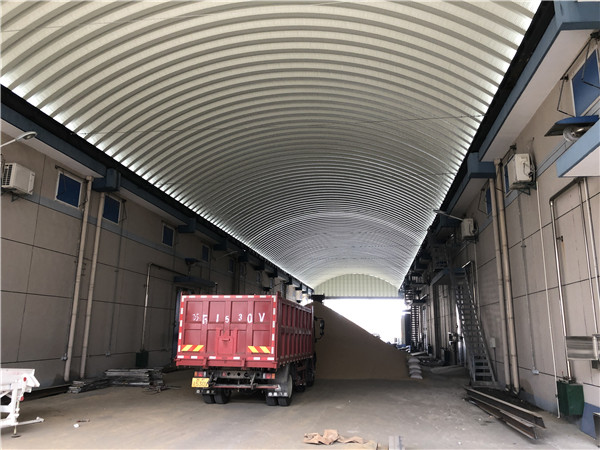

下图是我们拱形屋顶安装完毕之后的内部图片，可以看到我们在工字钢处拉了M12的拉锁，拉锁6米一档均匀布置，非常有效的减少了罩棚的水平推力。

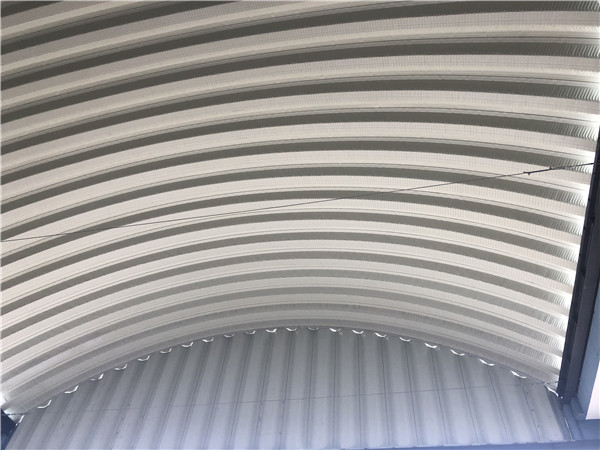

最后一张图是施工人员在现场拍摄的，从拱形屋顶内部看一下我们罩棚的山墙。

可见该仓间罩棚的山墙也是使用我们914-610的版型制作的，所以山墙看上去浑然一体，并没有用任何器材或者说其他辅助工具作为支架。
