广东肇庆18米跨拱形波纹钢屋盖设计

广东肇庆粮食储备库采用拱形波纹钢屋盖作为仓间罩棚的屋面结构，跨度为18米，长度为66.74米，屋面板采用单层1.0mm白色镀锌高强板，版型为914-610型，设计充分考虑了抗风、防水和结构安全等因素。

工程基本参数

• 建设地点：广东省肇庆市
• 工程类型：粮食储备库仓间罩棚
• 屋面跨度：18.0米
• 屋面长度：66.74米
• 屋面板厚度：1.0mm镀锌高强板
• 屋面颜色：白色
• 板型：914-610型拱形波纹钢屋盖
• 采光带：5道采光带，宽度610mm

屋面结构详细设计

采光带与照明

拱形屋顶上方需要安装五道采光带，采光带宽度为610mm，有效提高室内采光条件，减少照明能耗。

支撑结构方案

作为仓间罩棚，需要在原有粮食储备库的两边安装钢结构的牛腿，可以看到钢结构牛腿上方安装钢梁，在梁上面焊接6mm厚度的折弯铁板，为屋面板的安装提供可靠支撑。

梁柱连接

H钢尺寸和拱形屋顶下部结构需要二次设计确定。钢梁与钢柱连接处要放置两块10mm厚度的加劲板，所有的焊接都为满焊，确保连接的刚性和耐久性。

详细施工图纸

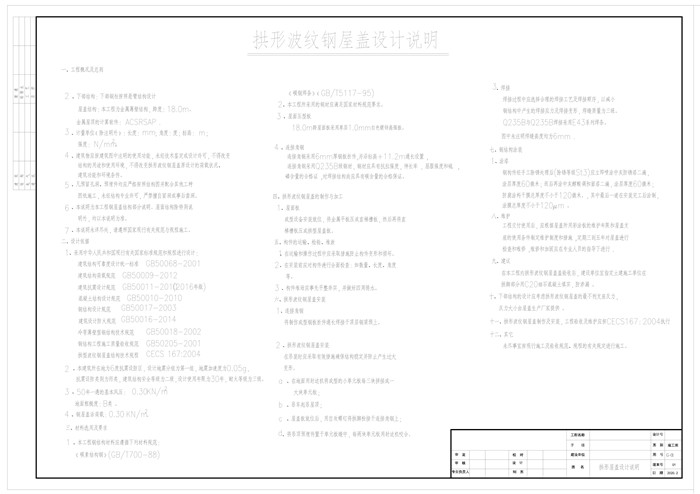

下为拱形波纹钢屋盖设计说明图

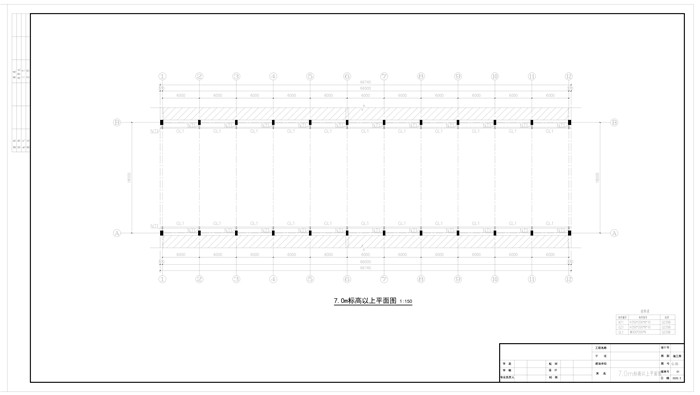

下为拱形屋顶平面布置图

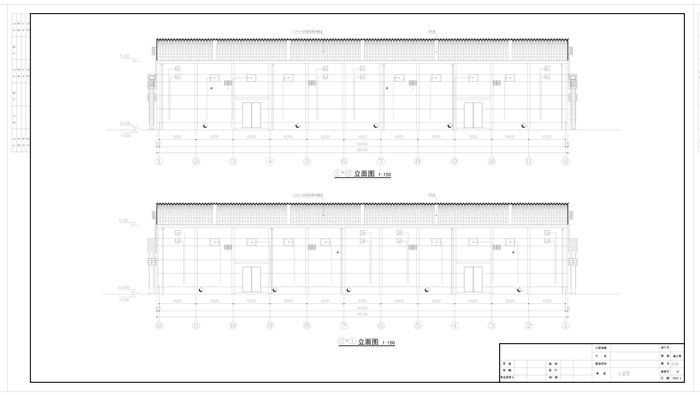

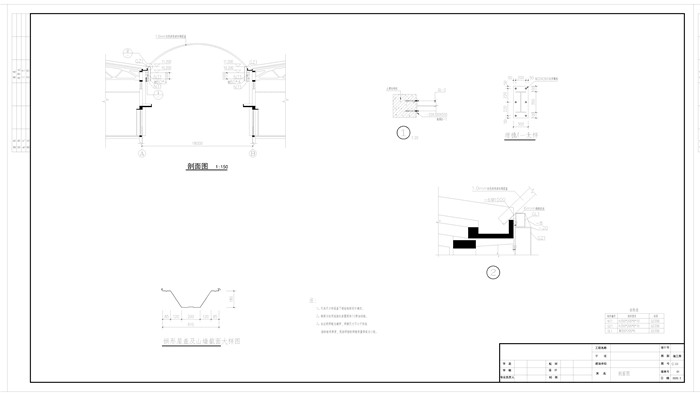

下为仓间罩棚立面图及剖面图

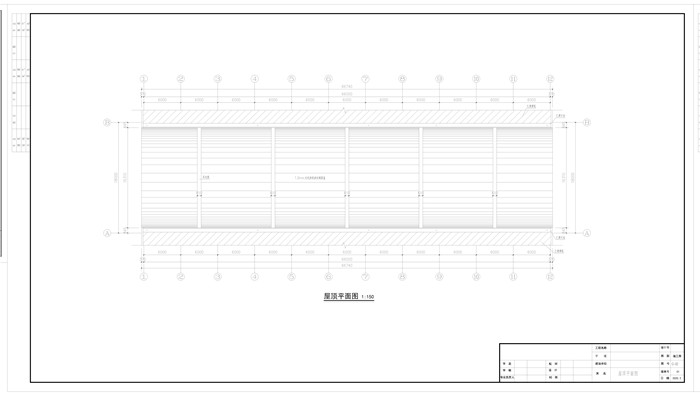

下为粮库拱形屋顶侧面示意图

设计依据与规范

一、工程概况及总则

本项目下部结构采用悬臂结构设计。屋盖结构为金属薄壁结构，跨度为18.0m，计算软件采用ACSRSAP。

计量单位：长度mm、角度度、标高m、强度N/mm²

建筑物应按建筑图中注明的使用功能使用。未经技术鉴定或设计许可，不得改变结构的用途和使用环境，不得改变拱形波纹钢屋盖原设计的荷载状况、建筑功能和环境条件。

凡预留孔洞、预埋件均应严格按照结构图施工，配合其他工种图纸。未经结构专业许可，严禁擅自留洞或事后凿洞。

二、设计依据规范

• 建筑结构可靠度设计统一标准 GB50068-2001
• 建筑结构荷载规范 GB50009-2012
• 建筑抗震设计规范 GB50011-2010（2016年版）
• 混凝土结构设计规范 GB50010-2010
• 钢结构设计规范 GB50017-2003
• 建筑设计防火规范 GB50016-2014
• 冷弯薄壁型钢结构技术规范 GB50018-2002
• 钢结构工程施工质量验收规范 GB50205-2001
• 拱型波纹钢屋盖结构技术规程 CECS 167:2004

三、抗震与风压设计

本建筑所在地为6度抗震设防区，设计地震分组为第一组，地震加速度为0.05g，抗震设防类别为丙类，建筑结构安全等级为二级，设计使用年限为30年，耐火等级为三级。

50年一遇的基本风压为0.30KN/m²，地面粗糙度为B类。

钢屋盖活荷载为0.30KN/m²。

材料选用及要求

钢材规范

本工程钢结构材料应遵循下列规范：碳素结构钢(GB/T700-88)、碳钢焊条(GB/T5117-95)。本工程所采用的钢材应满足国家材料规范要求。

屋面压型板

18.0m跨屋面板采用单层1.0mm白色镀锌高强板，确保长期耐腐蚀性和结构稳定性。

连接角钢

连接角钢采用6mm厚钢板折件，沿标高+11.2m通长设置，应提供磷含量的合格证。对焊接结构还应具有碳含量的合格保证。

拱形波纹钢屋盖制作与安装

制作工艺

成型设备安装就位，将金属平板压成直梯槽板，然后再将直梯槽板压成拱型屋盖板，确保板材的强度和几何尺寸精度。

构件运输与堆放

在运输和操作过程中应采取措施防止构件变形和损坏。在安装前应对构件进行全面检查，检查数量、长度、角度等参数。构件堆场应事先平整夯实，并做好四周排水。

安装流程

• 将制作成型钢板折件通长焊接于顶层钢梁预埋处
• 在地面用封边机将成型的小单元板每三块拼接成一大块单元板
• 吊车起吊屋顶到位
• 屋盖板就位后，用自攻螺钉将拱脚栓接于连接角钢上
• 将吊顶预埋件置于单元板缝中，每两块单元板用封边机咬合

焊接与防腐处理

焊接规范

焊接过程中应选择合理的焊接工艺及焊接顺序，以减小钢结构中产生的焊接应力及焊接变形，焊缝质量为三级。Q235B与Q235B焊接采用E43系列焊条。图中未注明焊缝高度均为6mm。

钢结构涂装

钢构件经手工除锈处理后（除锈等级St3）应立即喷涂中灰防锈漆二遍，涂层厚度60微米；而后再涂中灰醇酸调和面漆二遍，涂层厚度60微米。防腐涂料干膜总厚度不小于120微米，其中最后一道在安装完工后涂制，涂膜总厚度不小于120μm。

维护保养与建议

定期维护

工程交付使用后，应根据屋盖所用彩涂板的维护年限和屋盖支座的使用条件制定维护制度和措施。定期三到五年对屋盖进行检查和维修，维修和加固应在专业人员的指导下进行。

防渗漏建议

在本工程内拱形波纹钢屋盖验收后，建设单位宜指定土建施工单位在拱脚部分用C20细石混凝土填实，防渗漏。

支座反力设计

下部结构的设计应考虑拱形波纹钢屋盖的最不利支座反力，反力大小由屋盖生产厂家提供。

验收与施工规范

拱形波纹钢屋盖的制作及安装、工程验收及维护应按CECS167:2004执行。未尽事宜按现行施工及验收规范、规程的有关规定进行施工。

常见问题

为什么选择1.0mm厚的板材？

对于18米跨度的项目，1.0mm厚度在强度和经济性之间达到理想平衡，既能承受荷载，又能控制成本。

采光带有什么用途？

5道采光带有效增加室内自然光线，降低照明费用，改善储库工作环境，是现代仓储建筑的标准配置。

小结

江苏杰达钢结构工程有限公司为广东肇庆粮库设计的18米跨拱形波纹钢屋盖工程，采用国际规范标准和先进施工工艺，为粮食储备行业提供了坚实可靠的结构方案，确保长期安全运营。
