江西景德镇24米跨无梁拱罩棚设计图纸详解

无梁拱罩棚是一种大跨度轻型钢结构建筑，广泛应用于粮食储备库、物流园区等产业用房。江西景德镇某粮食物流基地正是采用了24米跨度的无梁拱结构设计，为粮食储备与分拣提供了高效的仓间罩棚解决方案。

项目概况与结构设计

本工程位于江西景德镇，为粮食物流基地配套建设的拱形屋面工程。采用无梁拱结构体系，主要工程参数如下：

• 拱形屋面跨度：24米
• 板材厚度：1.2mm（高频焊接薄壁H形钢或等效结构）
• 单栋拱形屋面长度：120米
• 建筑用途：仓间罩棚，兼具通风、防雨功能

工程设计图纸详解

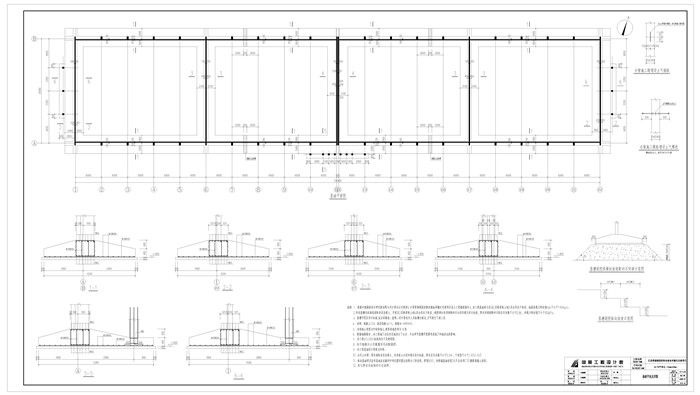

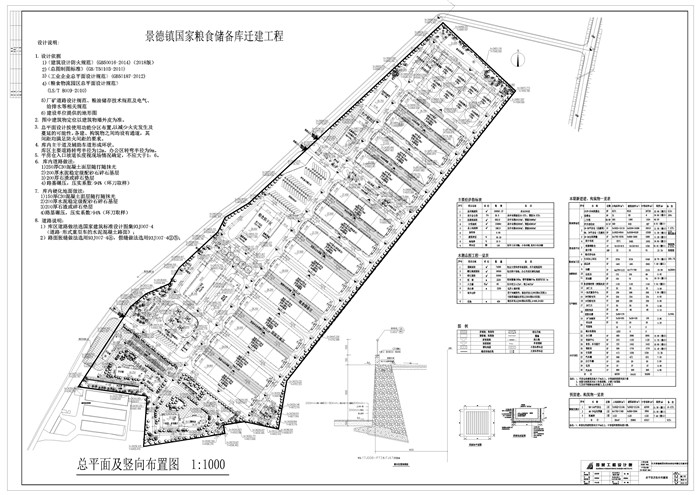

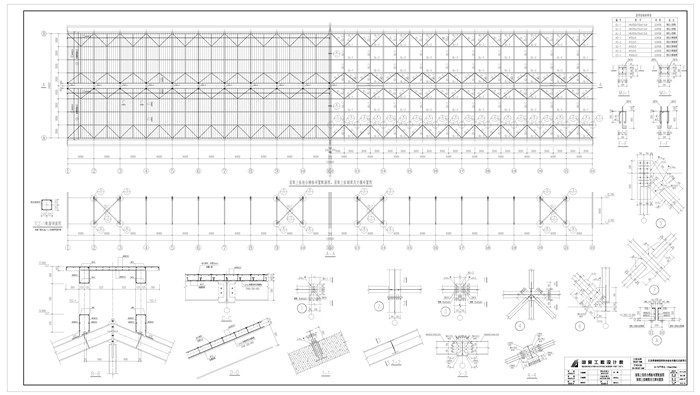

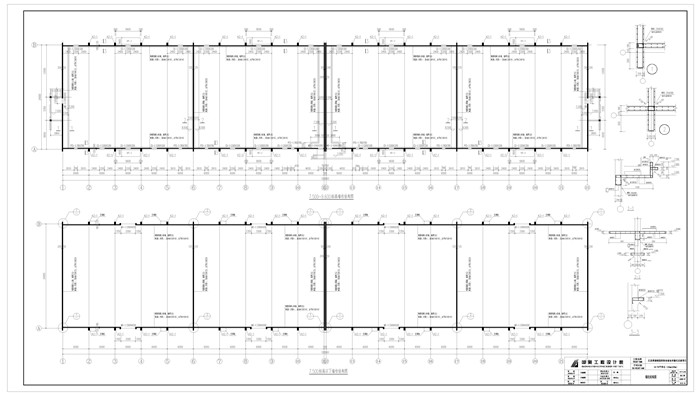

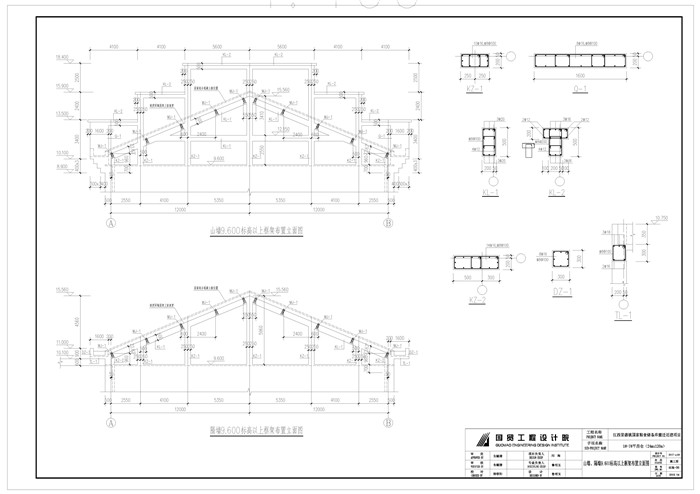

下面展示的是拱形屋顶罩棚的总体布置及单体设计图纸。总图显示了整个粮食储备库的功能分区和运输通道，拱形屋面结构分布其中，与其他仓储设施形成完整的物流体系。

设计依据与规范标准

本项目设计严格遵循国家规范与行业标准，主要包括：

• 《建筑设计防火规范》GB50016-2014（2018版）
• 《总图制图标准》GB/T50103-2010
• 《工业企业总平面设计规范》GB50187-2012
• 《粮食物流园区总平面设计规范》LS/T 8009-2010
• 厂矿道路设计规范、粮油储存技术规范及电气、给排水等相关规范

总平面布局与防火设计

功能分区与防火要求

总平面设计按使用功能进行分区布置，以减少火灾发生及蔓延的可能性。各建构筑物之间均设有防火通道，间距均满足防火规范要求。

道路设计参数

库区主干道及辅助车道形成环状布置，确保运输便利与安全疏散：

• 库区主要道路转弯半径：12米
• 办公区转弯半径：9米
• 平房仓入口坡道长度：不大于1:6坡度

基础与路面构造

库内道路构成

• 250mm厚C30混凝土面层，随打随抹光
• 200mm厚水泥稳定级配砂石碎石基层
• 200mm厚石渣或碎石垫层
• 路基碾压，压实系数＞94%（环刀取样）

库内硬化地面构成

• 150mm厚C30混凝土面层，随打随抹光
• 200mm厚水泥稳定级配砂石碎石基层
• 200mm厚石渣或碎石垫层
• 路基碾压，压实系数＞94%（环刀取样）

常见问题解答

无梁拱结构相比传统屋架有什么优势？

无梁拱结构采用曲线截面，能够更高效地承载和传递荷载。在相同跨度下，拱形设计减少了支撑梁的数量和截面尺寸，提高了室内使用空间的利用率，特别适合大跨度工业厂房和仓储建筑。

1.2mm厚的板材能否满足24米跨度的强度要求？

本工程采用高频焊接薄壁H形钢等先进材料和结构形式，配合拱形几何特性，能够承受所需的恒荷载和动荷载。实际截面选择由计算和验证确定，符合规范要求。

粮食仓库对屋面防水和通风有特殊要求吗？

粮食储存需要控制库内温湿度，拱形屋面设计应考虑防水防漏，同时保留适当通风口以调节库内环境。具体做法应结合粮油储存技术规范和当地气候条件确定。

小结

江西景德镇粮食物流基地的24米跨无梁拱罩棚工程展示了现代工业仓储建筑的设计特点。该项目采用了规范化的设计流程，严格遵循国家建筑标准，在防火、防水、结构安全等方面都有完整的技术保障。江苏杰达钢结构工程有限公司在类似大跨度拱形钢结构项目中拥有丰富的设计施工经验，可为粮食物流、工业制造等行业提供专业的钢结构工程解决方案。
