广东车库拱形波纹彩钢屋面工程设计方案

拱形波纹彩钢屋面是现代车库建筑的流行选择，具有跨度大、自重轻、施工快、成本低等优点。广东某大型车库项目采用了创新的双层拱形屋面系统设计，实现了不同跨度区域的有机组合，为停车用房提供了高效可靠的遮蔽和防水方案。

项目基本情况

本工程位于广东，为大型车库建筑配套的拱形屋面工程。采用分段设计方式，两栋为一组，分别采用不同规格的拱形波纹彩钢屋面结构。

屋面系统一：大跨度拱形屋面

• 结构跨度：23米
• 拱形高度：6.2米
• 屋面颜色：秋水绿色
• 结构形式：拱形波纹彩钢屋盖
• 功能：提供宽敞的停车空间和防雨覆盖

屋面系统二：中跨度拱形屋面

• 结构跨度：17米
• 拱形高度：4.2米
• 屋面颜色：普蓝色
• 墙体形式：象牙白通体波化砖
• 结构形式：拱形波纹彩钢屋盖配砌体墙

两组结构之间的间距约为75米，通过柔性天沟支座实现共用连接，形成整体的屋面防水系统。

工程设计图纸

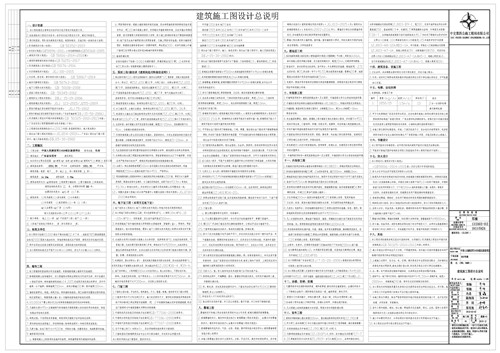

以下为广东车库项目的拱形屋面设计图纸及施工说明文件，展示了屋面平面布置、纵向侧面布置、细部构造及安装方式。

安装工艺与构造设计

拱形屋面安装在混凝土结构基础上，采用钢结构预埋件和焊接托板系统。具体工艺如下：

• 在混凝土天沟(外天沟)表面放置钢结构预埋件
• 在预埋件上焊接拖板，间距均为900毫米
• 拱形波纹彩钢屋面直接安装在拖板上，通过螺栓或焊接固定
• 屋面与托板的接缝处采用防水密封材料填充，确保防水性能
• 部分区域为单一跨度结构，另一部分为双连跨度结构，通过共用天沟支座实现整体协调

屋面工程技术要点

防水性能

拱形波纹彩钢屋面的波纹设计天然具有排水功能，雨水沿波纹方向流向两端。为确保防水可靠性，应重点控制以下方面：

• 屋面与托板接缝处严格密封，防止渗漏
• 穿过屋面的管道(如通风管、排水管)周围应做泛水处理，500毫米范围内应有不小于5%的坡度
• 女儿墙(如有)压顶与屋面的交接处应采用密封材料嵌缝
• 屋面禁止积水，所有排水设施应畅通无阻

结构安全与连接

拱形屋面虽为轻型钢结构，但须满足车库建筑的风载、雪载等环境荷载要求：

• 预埋件安装位置精确定位，焊接质量检验合格
• 拖板间距均匀，防止屋面发生局部应力集中
• 连接螺栓或焊缝应定期检查和维护
• 广东地区应考虑台风等极端风载设计条件

颜色与美观

本工程采用了两种屋面颜色搭配：秋水绿色和普蓝色，与象牙白色墙体形成和谐的色彩组合，既满足美学要求又符合工业建筑规范。

设计规范依据

本工程设计遵循以下主要规范和标准：

• 《汽车库建筑设计规范》JGJ 100-2015
• 《汽车库、修车库、停车场设计防火规范》GB 50067-2014
• 《屋面工程技术规范》GB 50345-2012
• 《建筑防水工程技术规程》（地方规范）
• 《建筑设计防火规范》GB 50016-2014
• 《民用建筑设计统一标准》GB 50352-2019

常见问题解答

拱形屋面与平面屋面相比，在雨水排放上有何优势？

拱形屋面的波纹设计让雨水能够自然流向两端，形成自然排水，无需额外的雨水管道系统（或仅需端部排水管）。相比平面屋面的繁杂坡度设计，施工更简洁、防水更可靠。

23米和17米两种跨度的屋面能否在同一建筑中混合使用？

可以。通过合理的天沟设计和支座细节处理，不同跨度的拱形屋面可在同一建筑中共存，形成有机的屋面系统。关键是确保各区域的接缝处理和防水细节的一致性。

广东地区台风环境下，此屋面系统的抗风性能如何？

拱形设计具有良好的抗风性能，曲面能有效消散侧风的压力。但须在设计阶段考虑广东当地的极端风速（如8度以上台风），通过增加预埋件密度、加强连接强度等措施，确保满足当地建筑防灾要求。

小结

广东车库拱形波纹彩钢屋面工程展示了现代轻钢结构在停车库建筑中的应用价值。通过创新的双层结构设计、精细的安装工艺、严格的防水控制，该项目为大型停车设施提供了安全、高效、美观的屋面解决方案。江苏杰达钢结构工程有限公司在车库、工业厂房等拱形屋面工程中拥有丰富的设计施工经验，可为各类建筑项目提供专业的拱形钢结构和屋面防水系统的完整解决方案。
