湖北黄冈15米跨金属拱形屋面工程设计方案

拱形波纹钢屋盖是一种高效能的轻型钢结构屋面系统，广泛应用于粮食仓储、工业厂房等大跨度建筑。湖北黄冈某油脂公司原料仓的拱形屋面工程，采用15米跨度的金属拱形结构，配备采光带设计，既实现了高效的空间覆盖，又满足了仓储设施的采光通风需求。

工程基本情况

本工程位于湖北黄冈康宏产业园，是一座原料仓过道拱形波纹钢屋盖工程。由江苏杰达钢结构工程有限公司承担设计和施工。

主要技术参数

• 屋面跨度：15米
• 单栋长度：约105.5米
• 屋面宽度：12.123米
• 拱形弧长：13.529米
• 拱形高度：3米
• 屋面板厚度：0.8mm
• 屋面板型：YT6118型拱形波纹
• 采光带数量：每栋屋面上方4道采光带

工程面积统计

项目共计4个屋面单元，总面积为：

• 14.5米×60.5米 = 877.25平方米
• 14.5米×73米 = 1058.5平方米
• 15米×105米 = 1575.00平方米
• 15米×105米 = 1575.00平方米
• 总面积：约5085.75平方米

工程设计图纸

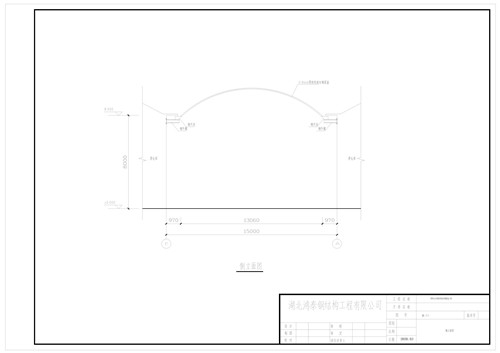

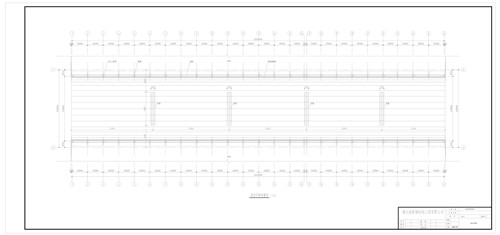

以下为湖北黄冈拱形屋面工程的设计图纸，详细展示了屋面的平面布置、纵向剖面、拱形几何及支撑结构。

支撑结构与基础设计

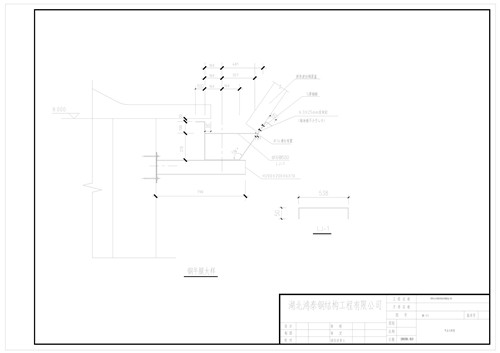

钢牛腿和天沟系统

拱形屋面采用H钢架构的钢牛腿作为主要支撑，在原有建筑两端安装。关键设计指标为：

• 牛腿安装高度：8米
• 钢牛腿材质：Q235钢
• 连接方式：焊接，焊缝等级为三级
• 钢天沟焊接在牛腿上方，拱形屋面安装在钢天沟内
• 屋面拱脚通过自攻螺钉栓接于天沟内侧连接角钢上

屋面材料与规格

拱形波纹钢屋盖

• 材料：宝钢热镀锌彩涂板 TS280GD+Z
• 强度设计值：235MPa
• 镀锌量：180克/平方米
• 涂层厚度：20微米
• 耐盐雾性能：500小时
• 板厚：0.8mm
• 板型：YT6118型（拱形波纹）

采光板

• 材质：FRP采光板
• 颜色：淡蓝色
• 板型：平板1000#
• 厚度：1.5mm

钢构件

• 材质：Q235钢
• 焊条：E43XX型
• 焊缝长度：不小于50mm
• 焊缝高度：不小于5mm
• 焊缝等级：三级

制造与安装工艺

屋盖制造

拱形波纹钢屋盖的制造和安装须由专业设备和施工队伍完成：

• 拱板小单元板用专业咬口封边机制作，每三块一组咬合成基本单元
• 各单元板制成后即可吊装就位
• 每两个单元用封边机紧紧咬合，形成整体屋面
• 屋盖若需安装灯具，吊件应预埋在单元板缝中

焊接与连接

• 焊接顺序应合理安排，以减少焊接应力和变形
• 未注明焊缝时为满焊（三角区不焊），焊缝高度为6mm
• 屋面拱脚用自攻螺钉栓接于天沟内的连接角钢上
• 运输和安装过程中应防止构件变形和损坏

施工顺序

1. 预埋件的制作和安装
2. 钢牛腿、钢天沟的焊接
3. 钢构件刷防锈漆
4. 拱形波纹钢屋盖安装

荷载与环境条件

根据湖北黄冈地区的气象和使用条件，工程设计荷载如下：

• 基本风压：0.40千牛/平方米
• 基本雪压：0.45千牛/平方米
• 屋面使用允许活荷载：0.30千牛/平方米
• 地面粗糙度：B类

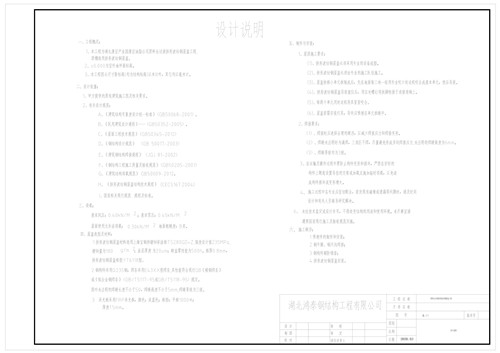

设计规范依据

本工程设计和施工严格遵循以下规范和标准：

• 《建筑结构可靠度设计统一标准》GB 50068-2001
• 《民用建筑设计通则》GB 50352-2005
• 《屋面工程技术规范》GB 50345-2012
• 《钢结构设计规范》GB 50017-2003
• 《建筑钢结构焊接规程》JGJ 81-2002
• 《钢结构工程施工质量及验收规范》GB 50205-2001
• 《建筑结构荷载规范》GB 50009-2012
• 《拱形波纹钢屋盖结构技术规程》CECS 167:2004

常见问题解答

0.8mm厚的屋面板材在15米跨度下的强度是否足够？

采用拱形几何和高强度热镀锌彩涂板材，0.8mm厚度足以承受设计荷载。其中YT6118型拱形波纹提供了额外的刚度，宝钢TS280GD+Z材料强度设计值235MPa符合规范要求，能充分满足风、雪等环保荷载。

采光带集中安装在屋面顶部是否影响防水性能？

采光板采用FRP材料，与屋面的接缝处应采取专门的防水处理措施。采光板的安装位置和泛水做法应遵循设计图纸，确保整体防水一体性。采光带的间距均匀分布，不会形成积水问题。

湖北地区四季温度变化较大，屋面膨胀收缩如何处理？

拱形屋面的波纹结构和自身的弧形几何特性能够适应温度变化产生的膨胀和收缩。屋盖与天沟的连接采用自攻螺钉栓接，而非硬性焊接，允许小范围的相对位移，从而有效缓解温度应力。

小结

湖北黄冈金属拱形屋面工程展示了现代轻钢结构在仓储建筑中的实际应用。通过合理的结构设计、优质的材料选择、精细的制造工艺和规范的安装流程，该项目为原料仓提供了高效可靠的屋面解决方案。江苏杰达钢结构工程有限公司在大跨度拱形屋面设计施工中积累了丰富经验，能够为粮食仓储、物流园区、工业厂房等项目提供专业的拱形波纹钢屋盖和金属结构服务。
