江西抚州太和粮食储备库17m跨度拱形屋面图纸

拱形屋顶厂家 2020-05-07 09:14:51 图纸图集 3442 ℃ 0 评论

这一份图纸是江西抚州某粮食储备库拱形波纹钢屋盖图纸，我们可以看到图纸中说明屋面板采用上海宝钢ts280gd2-2 914型版型。板材的选用厚度为1.0mm厚板材的颜色为绯红色。

我们可以看到，这一栋拱形屋顶的跨度是12米，而它隔壁一栋拱形屋顶罩棚的跨度是17米。

从这一份粮食储备库的拱形屋面图纸中，我们可以看到它的版型是610版型。17米的拱形屋面，跨度需要做到3.4米，使用m20的化学螺栓，将托板固定在天沟的边缘，从而进行罩棚的安装。

在江西很多粮食储备库都使用了拱形屋面结构，而杰达钢构是专业制作粮库拱形屋面的公司，如果你有任何需要，可以与我们联系合作。

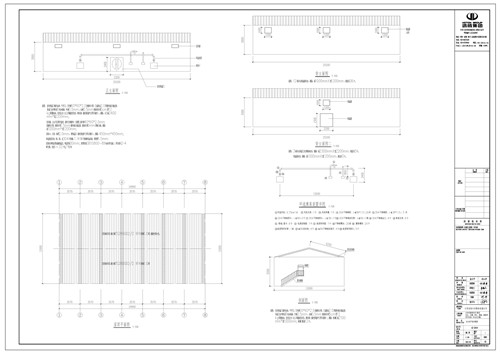

下图是拱形屋面平面布置图

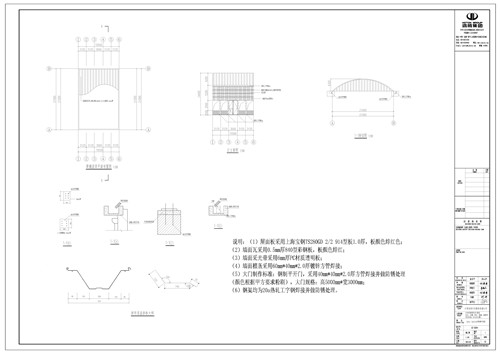

拱形屋面节点详图

12米跨度拱形屋面平面布置图

拱形屋面设计说明:

(1)屋面板采用上海宝钢TS280GD2/2914型板1.0厚,板颜色绯红色;

(2)墙面瓦采用0.5mm厚840型彩钢板,板颜色绯红;

(3)墙面采光带采用6mm厚PC材质透明板;

(4)墙面檩条采用60mm*40mm*2.0厚镀锌方管焊接;

(5)大门制作标准:钢制平开门,采用40mm*40mm*2.0厚方管焊接并做防锈处理

STAMPFORISSUE(颜色根据甲方要求粉刷),大门规格:高5000mm*宽3000mm;

(6)钢架均为20a热轧工字钢焊接并做防锈处理。
