江西南昌29米跨拱形波纹钢屋盖设计施工

拱形屋顶厂家 2017-11-15 21:31:01 图纸图集 6677 ℃ 0 评论

江西南昌某实业股份有限公司的年产5万吨AC发泡剂技改项目采用了大跨度的拱形波纹钢屋盖结构。该项目包含29米和25米两种跨度的仓间罩棚，为工业生产设施提供了现代化的储存空间。

项目名称：年产5万吨AC发泡剂技改项目成品仓库
建设单位：江西某某实业股份有限责任公司

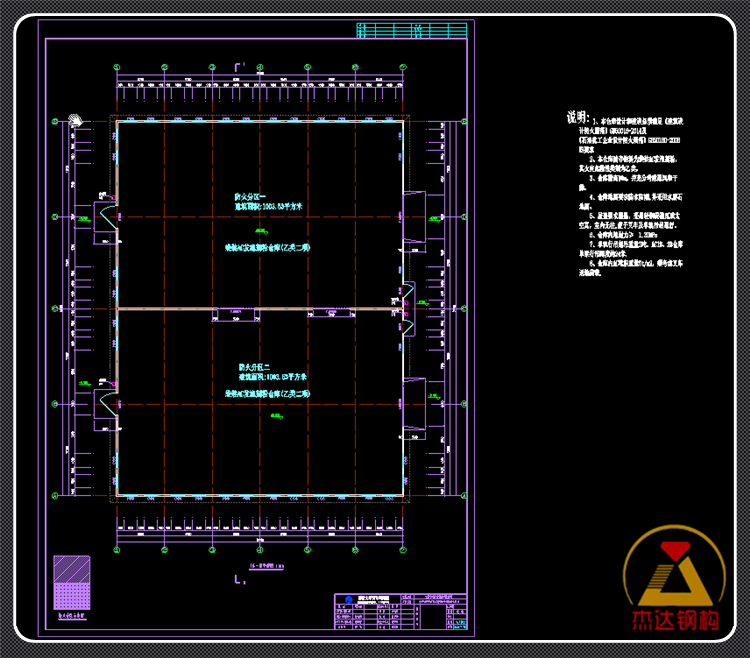

建筑面积：约11550平方米
屋顶跨度：29米（主仓库）和25米（辅仓库）
建筑高度：25米
屋顶材料：1.2毫米厚镀锌彩涂卷（上海宝钢生产）
结构形式：拱形波纹钢屋盖（无内柱）
耐火等级：二级

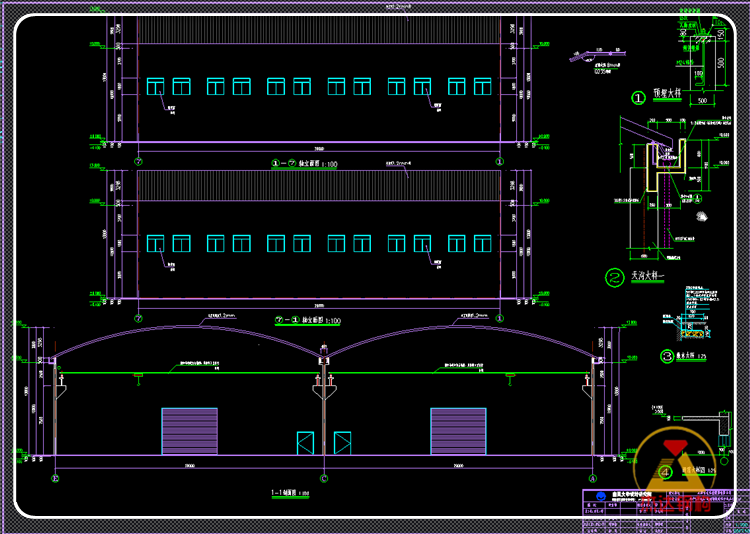

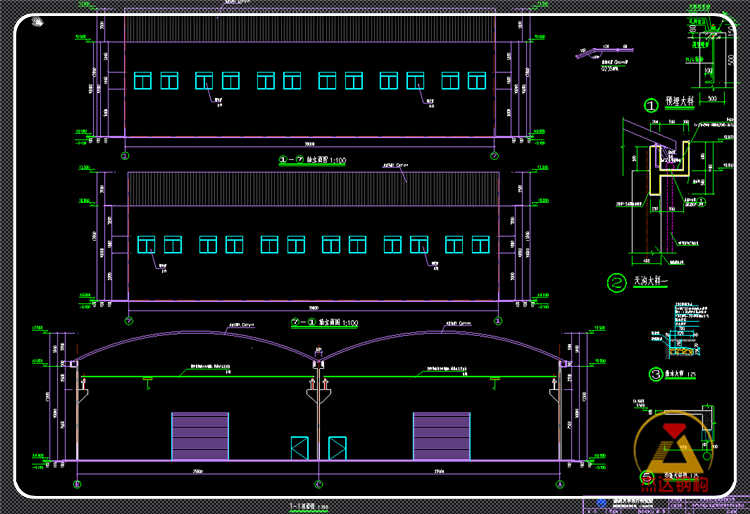

29米跨的拱形屋顶是该项目的主要仓库结构，具有以下特点：

本项目的仓间罩棚部分有以下具体施工要求：

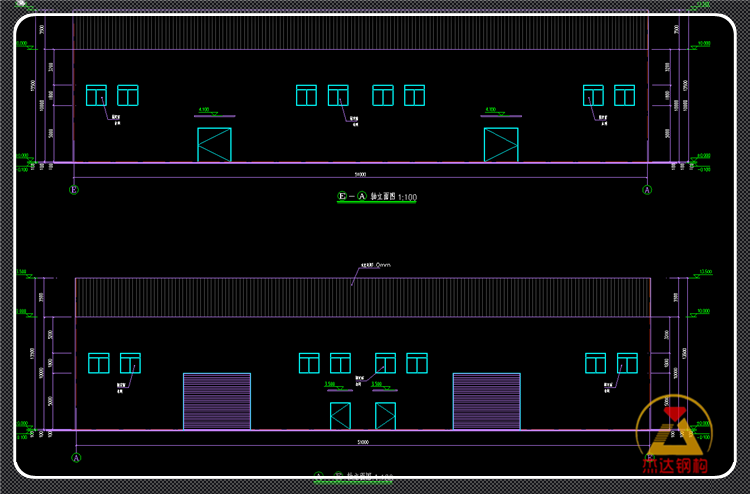

25米跨的拱形屋顶用于辅仓库，其设计规范与主仓库基本相同：

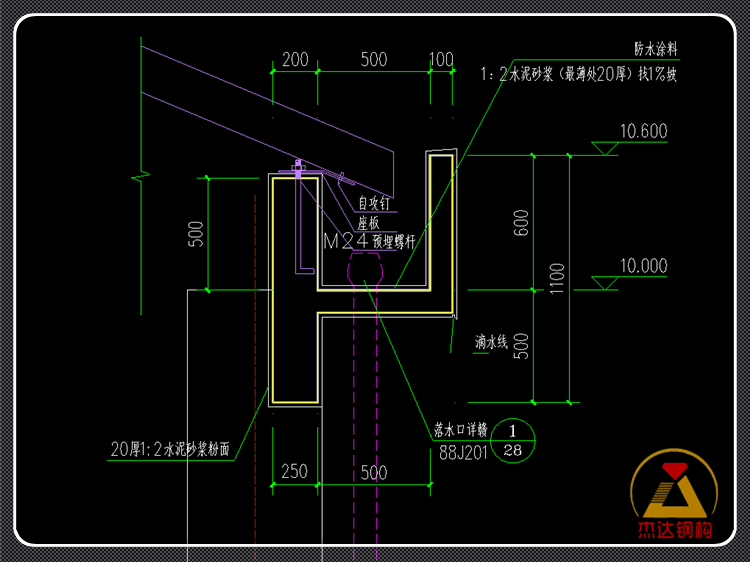

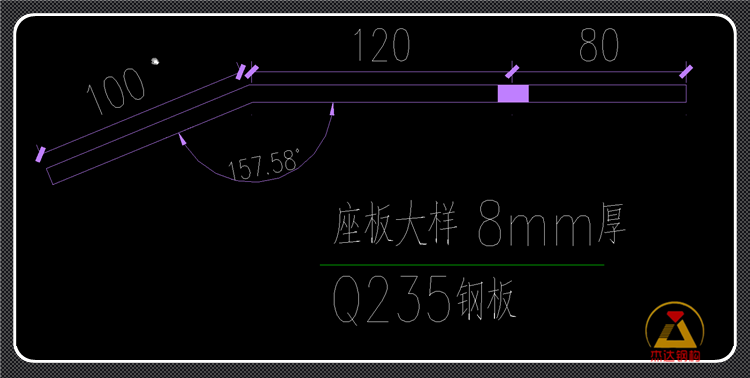

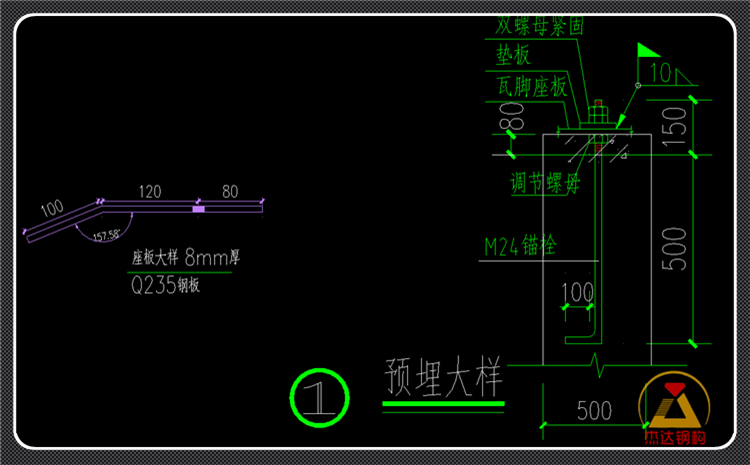

拱形屋顶的支撑结构采用预埋件和托板系统，确保屋顶与基础的可靠连接：

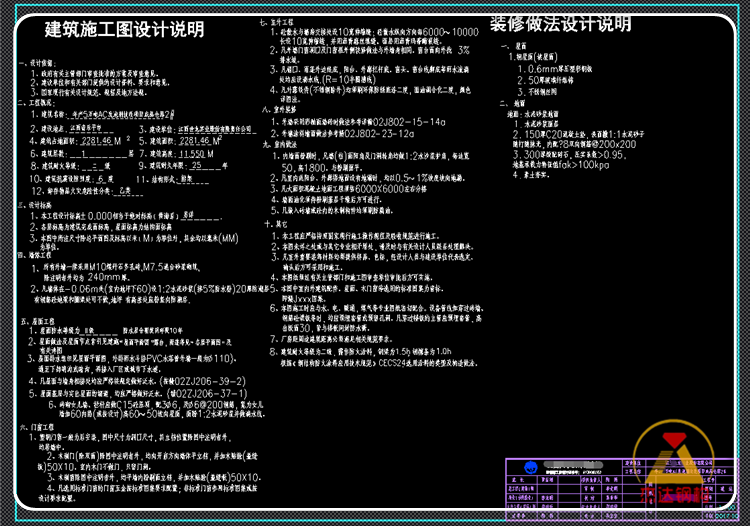

项目采用标准塑钢门窗系统，所有门窗五金按标准图集配置。外墙可采用彩釉面墙砖或涂料，具体做法参考相关规范图集。所有外露装饰材料需经设计人和建设单位代表选定确认后才能使用。

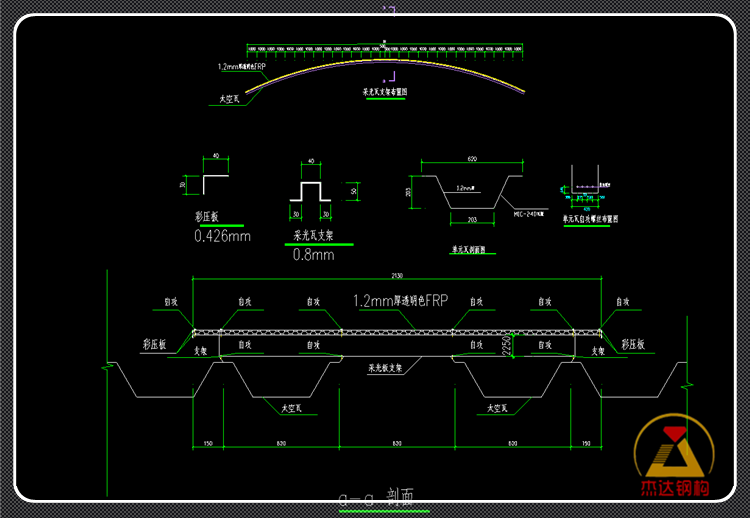

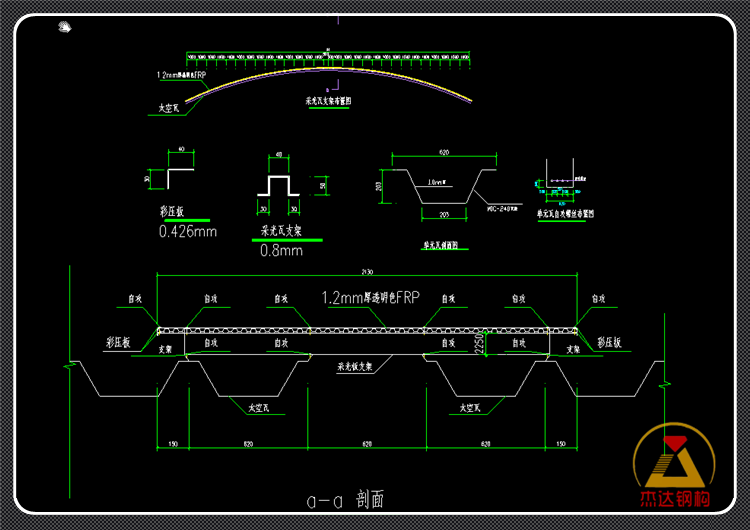

1.2毫米厚度的镀锌彩涂板能够提供足够的强度承载工业用途的各种荷载，同时具有良好的耐腐蚀性，特别是对于化工生产环境的适应性强。

经过专业设计计算，拱形屋顶的结构和支撑系统完全可以承受5吨每平方米的堆积重量。同时还考虑了叉车和行吊的额外荷载。

无内柱设计为仓库内部提供了完全开放的使用空间，大大便利了叉车和单轨行吊的运行，提高了物资的堆放效率和搬运效率。

江西南昌AC发泡剂项目的拱形屋顶设计充分体现了现代工业建筑的要求。采用29米和25米的大跨度拱形波纹钢屋顶，为生产设施提供了宽敞、经济、可靠的储存空间。江苏杰达钢结构工程有限公司的专业设计和施工确保了工程的质量和安全，为企业的生产发展奠定了坚实基础。
