浙江舟山16米跨拱形屋顶仓间罩棚施工图

浙江舟山中心粮库的仓间罩棚采用无梁拱形屋顶空间结构，跨度18.2米，长度86米（69.5米有效长度），建筑面积1265平方米。该工程由江苏杰达钢结构工程有限公司设计施工，是沿海粮库拱形屋顶应对台风的典型案例。

项目基本信息

项目名称：浙江舟山中心粮库仓间罩棚工程
建设地点：浙江省舟山市
屋顶跨度：18.2米（实际标注16米）
屋顶长度：69.5米至86米
建筑面积：1265平方米
屋顶类型：V-240型金属拱形波纹屋顶
板厚：1.0毫米
矢跨比：1:4.5
颜色：海兰色
施工单位：江苏杰达钢结构工程有限公司

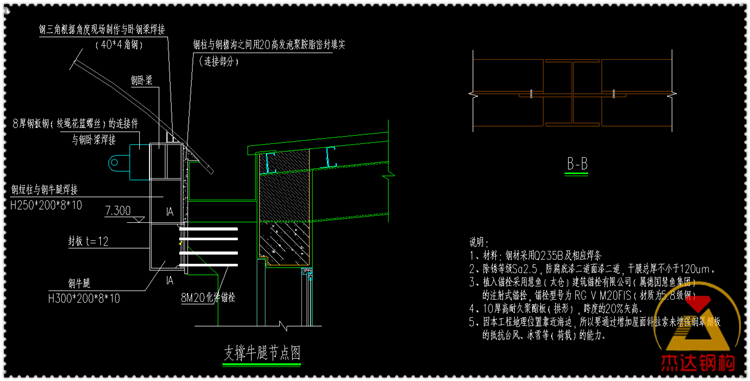

支撑结构与节点设计

荷载设计规范

本工程的设计荷载标准如下：

• 恒荷载：按屋顶实际重量计算
• 活荷载：0.3千牛每平方米
• 基本风压：0.85千牛每平方米
• 基本雪压：0.50千牛每平方米
• 特殊情况：施工期间或使用期间增加荷载需征得设计单位认可

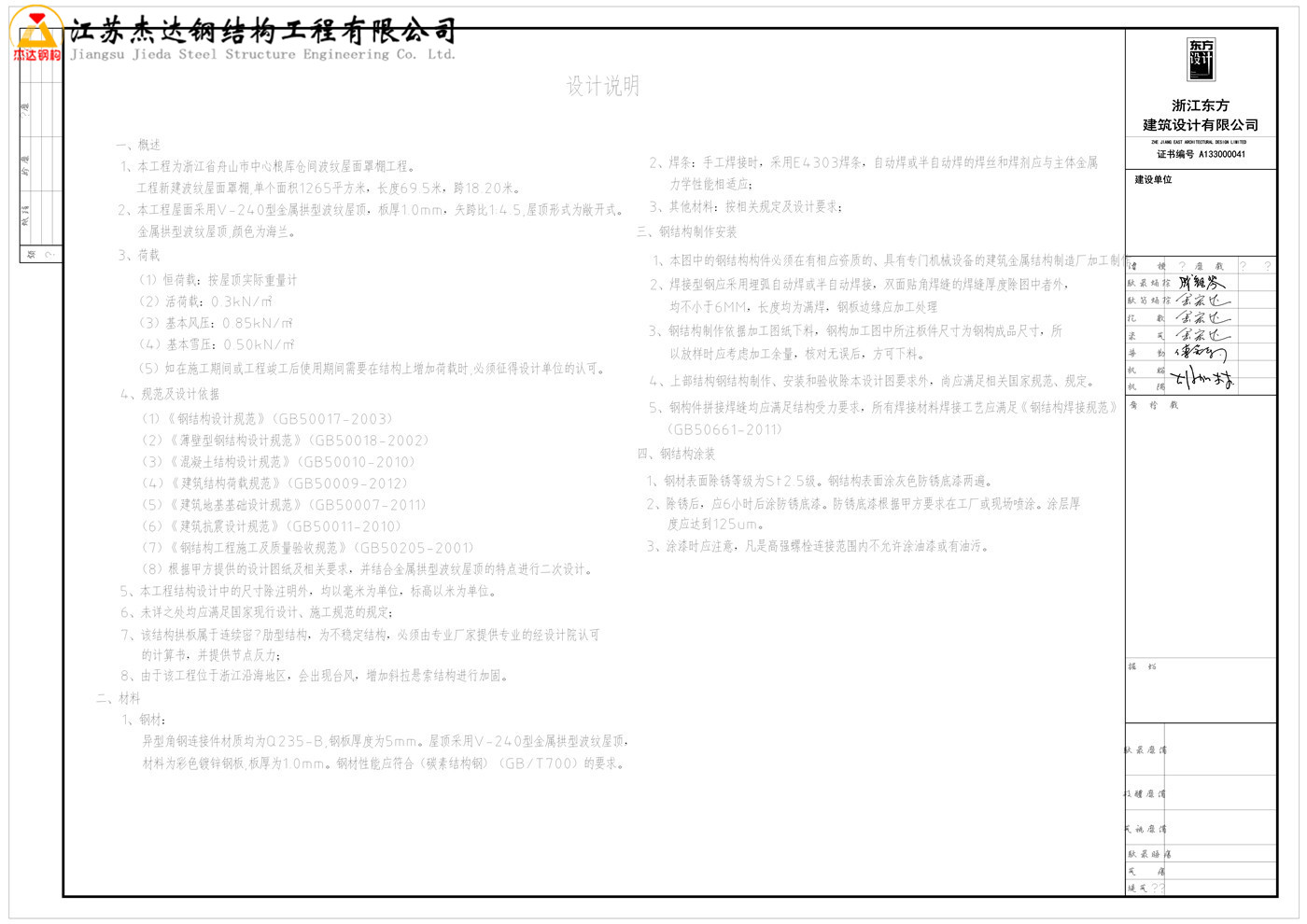

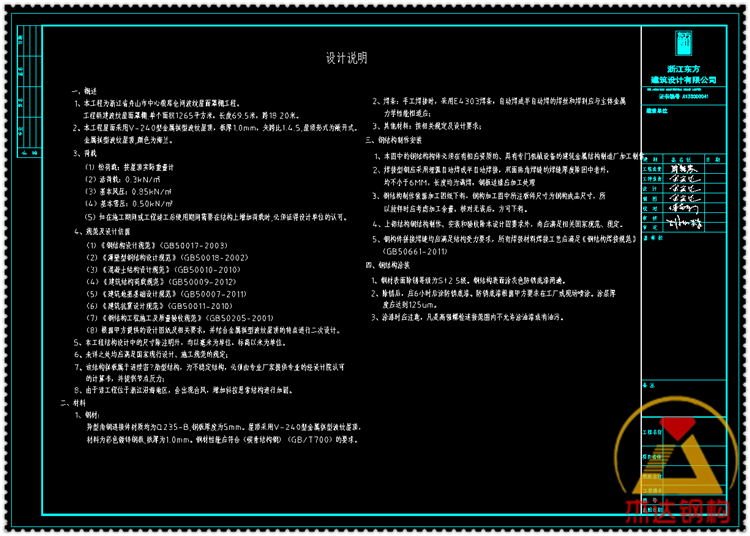

设计依据与规范

本工程严格按照以下国家标准规范进行设计和施工：

• 《钢结构设计规范》（GB50017-2003）
• 《薄壁型钢结构设计规范》（GB50018-2002）
• 《混凝土结构设计规范》（GB50010-2010）
• 《建筑结构荷载规范》（GB50009-2012）
• 《建筑地基基础设计规范》（GB50007-2011）
• 《建筑抗震设计规范》（GB50011-2010）
• 《钢结构工程施工及质量验收规范》（GB50205-2001）
• 《金属拱形波纹屋盖工程技术规范》（GB50661-2011）

结构设计特点

拱形屋顶属于连续密肋型结构，是不稳定结构。为确保稳定性，提出了以下设计要点：

• 必须由专业厂家提供经设计院认可的计算书
• 需要提供准确的节点反力数据
• 由于位于沿海地区易遭台风，增加斜拉悬索结构进行加固
• 采用钢绞线进行斜拉加强，提高整体稳定性
• 敞开式屋顶形式，便于通风散热

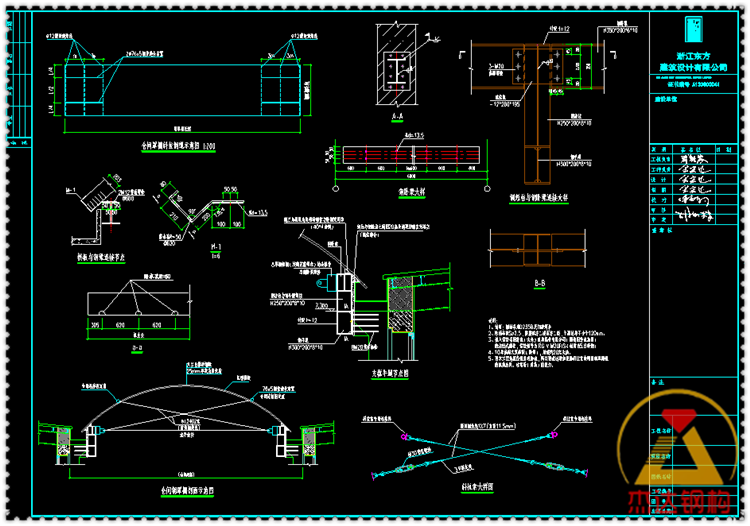

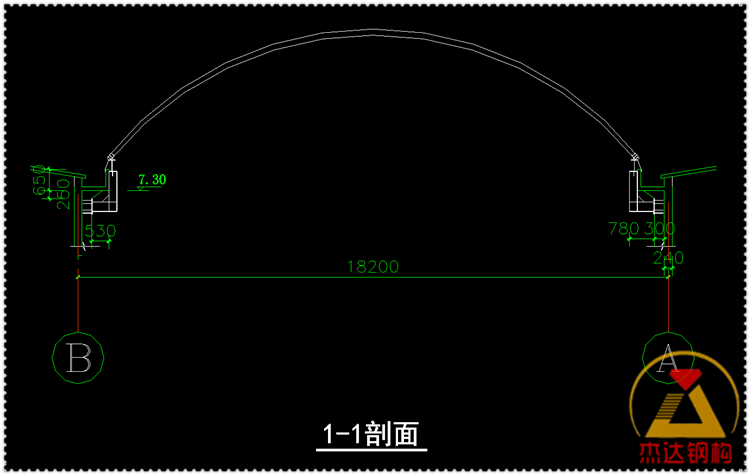

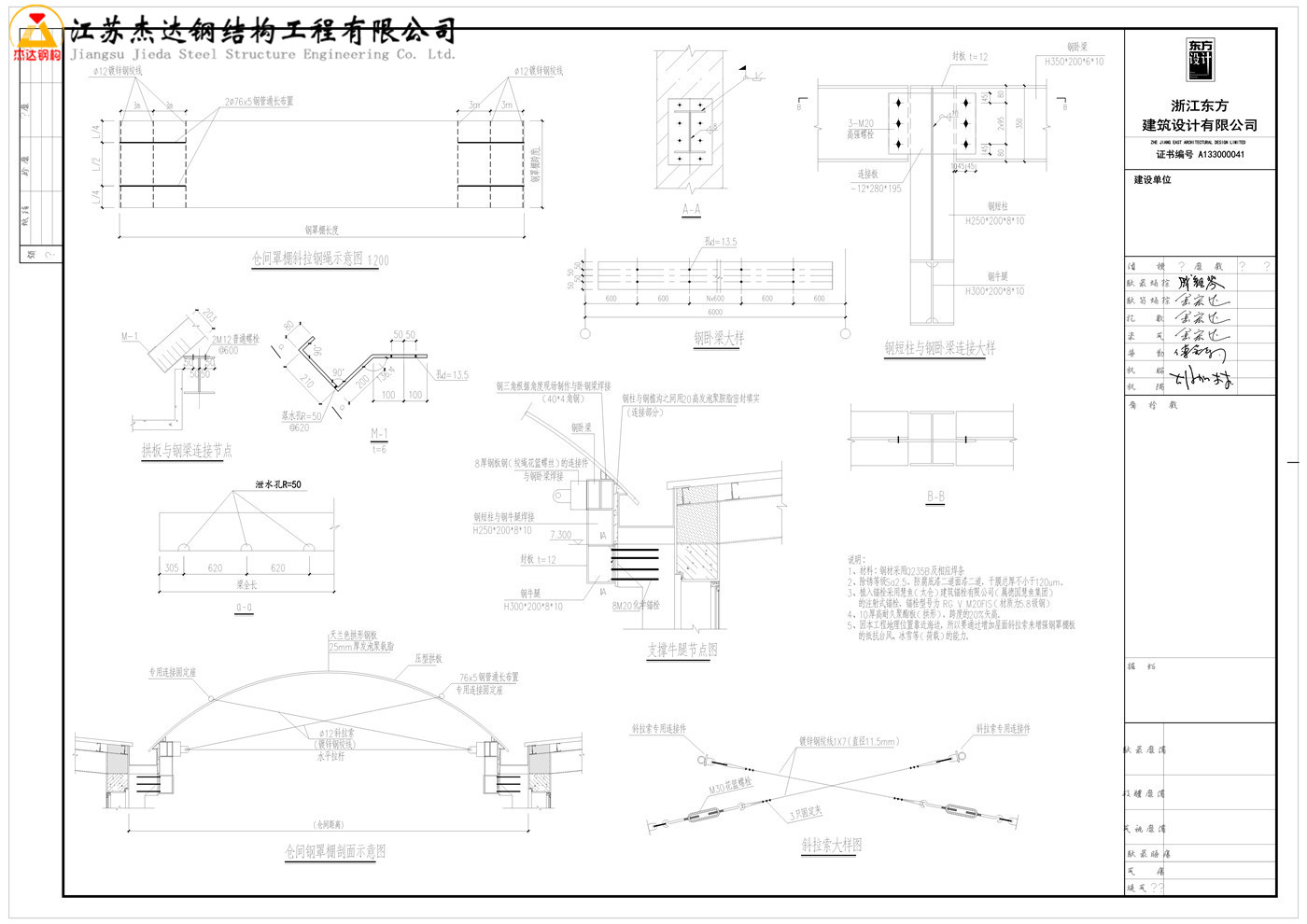

屋顶结构详图

材料与焊接规范

钢材规格

• 异型角钢连接件：Q235-B钢材，厚度5毫米
• 屋顶波纹板：V-240型，彩色镀锌钢板，厚度1.0毫米
• 钢材性能符合GB/T700（碳素结构钢）标准

焊接规范

• 手工焊接采用E4303焊条
• 自动焊或半自动焊的焊丝和焊剂与主体金属力学性能相适应
• 焊接型钢采用埋弧自动焊或半自动焊接
• 双面贴角焊缝厚度不小于6毫米，长度为满焊
• 钢板边缘应加工处理
• 加工图中的板件尺寸为成品尺寸，放样时需考虑加工余量

钢结构涂装

钢结构涂装应按以下要求进行：

• 表面除锈等级为St2.5级（手工除锈）
• 除锈后6小时内涂防锈底漆
• 下部钢结构涂灰色防锈底漆两遍
• 涂层厚度应达到125微米
• 高强螺栓连接范围内不允许涂油漆或有油污
• 防锈底漆可在工厂或现场喷涂（按甲方要求）

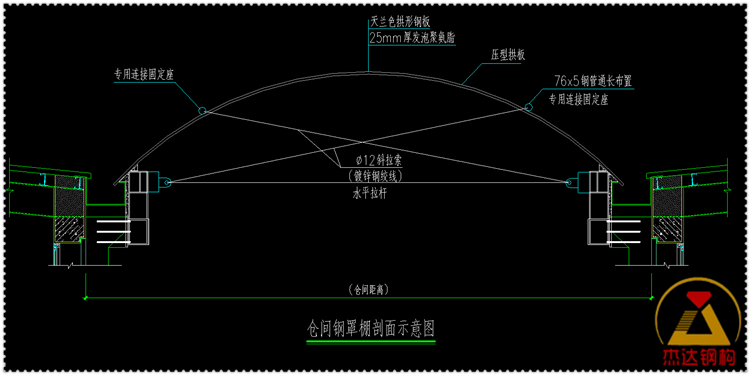

台风防护设计：斜拉索加强

由于舟山位于沿海台风区，设计中增加了钢绞线斜拉索结构来加强屋顶的稳定性：

斜拉索系统具有以下功能：

• 提供额外的侧向稳定支持
• 防止在台风等极端风况下屋顶的侧向倾覆
• 分散风荷载，降低单点受力
• 提高整体结构的抗振性能

常见问题解答

为什么沿海粮库要采用斜拉索加强？

沿海地区经常遭受台风，风荷载远大于普通内陆地区。斜拉索能提供额外的侧向支撑，防止屋顶在极端风况下的变形或失稳，是确保结构安全的必要措施。

V-240型波纹板的1.0毫米厚度是否足够？

经过专业设计计算，考虑到舟山的风雪荷载和使用条件，1.0毫米的波纹板厚度加上斜拉索加强系统，足以满足安全要求。

涂层厚度125微米有什么作用？

125微米的涂层厚度提供了足够的防锈保护，使得钢结构在海洋盐碱环境下能够有效抵抗腐蚀，延长结构的使用寿命。

小结

浙江舟山粮库仓间罩棚工程充分体现了沿海地区对拱形屋顶的特殊设计要求。江苏杰达钢结构工程有限公司在该项目中采用了斜拉索加强系统、精细的节点设计和严格的施工规范，确保了拱形屋顶在台风环境下的安全稳定运行。该工程为其他沿海粮库的现代化建设提供了可借鉴的经验。
