浙江丽水0.8mm拱形波纹钢屋盖施工图详解

拱形波纹钢屋盖是一种采用0.8mm厚度钢板通过冷弯加工形成的弧形屋顶结构，广泛应用于粮食仓储、机械厂房、卸粮棚等工业建筑。本文详解浙江丽水一项工程的设计图纸、节点构造和施工工艺。

项目概况与材料规格

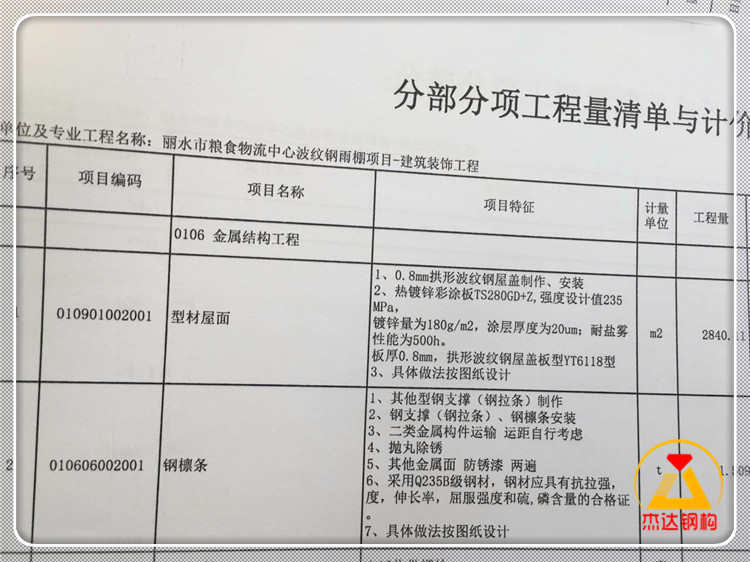

该项目位于浙江省丽水，采用热镀锌彩涂卷板TS2-280GD0Z，具体规格如下：

• 板厚：0.8mm，版型为YT6118型
• 含锌量：180g/平方米
• 涂层厚度：20μm
• 耐盐雾性能：500h
• 屋顶跨度：16米

采光部分采用FRP加强型耐力板，设有三道采光带，增强室内采光效果。

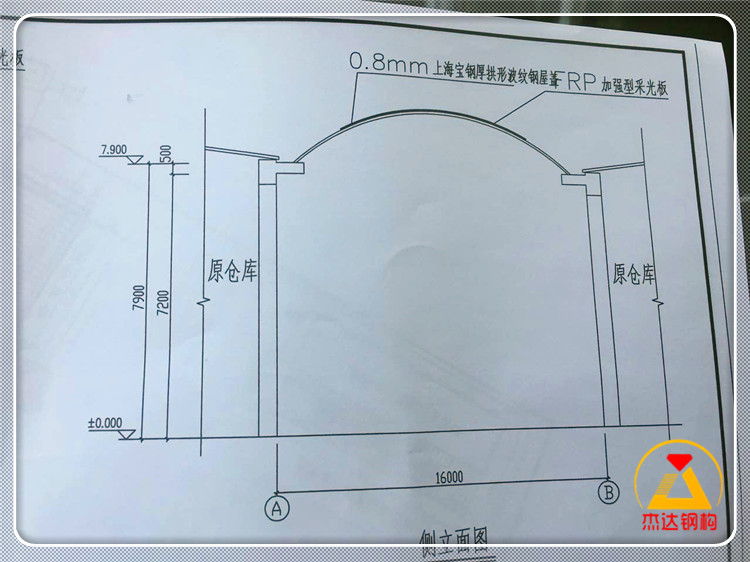

侧立面与结构设计

侧立面图显示了拱形屋顶的整体外观及FRP采光板的位置分布。采用单层波纹钢板拱形覆盖，由化学螺栓与预埋件连接，确保结构稳定性。

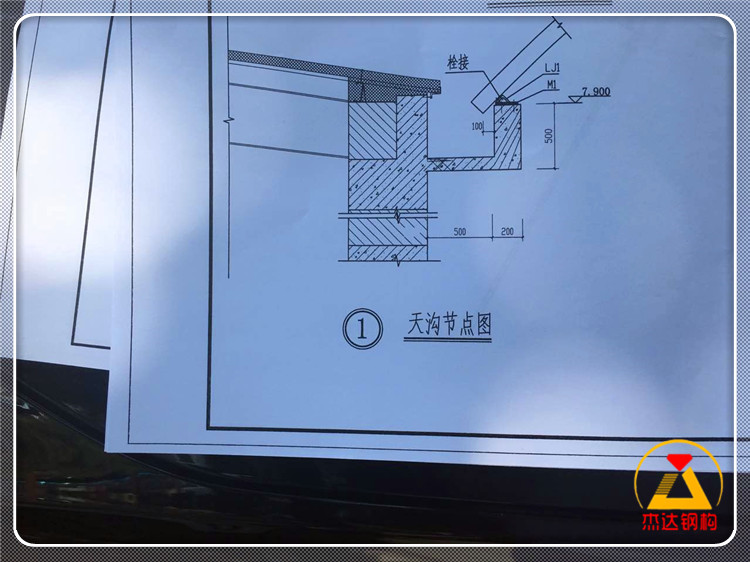

天沟排水节点设计

天沟节点采用关键构造：单块拱形波纹钢板延伸进天沟内部，使屋面雨水直接流入天沟，完全杜绝了边角漏水问题。这种设计方案经过多个项目验证，防水性能稳定可靠。

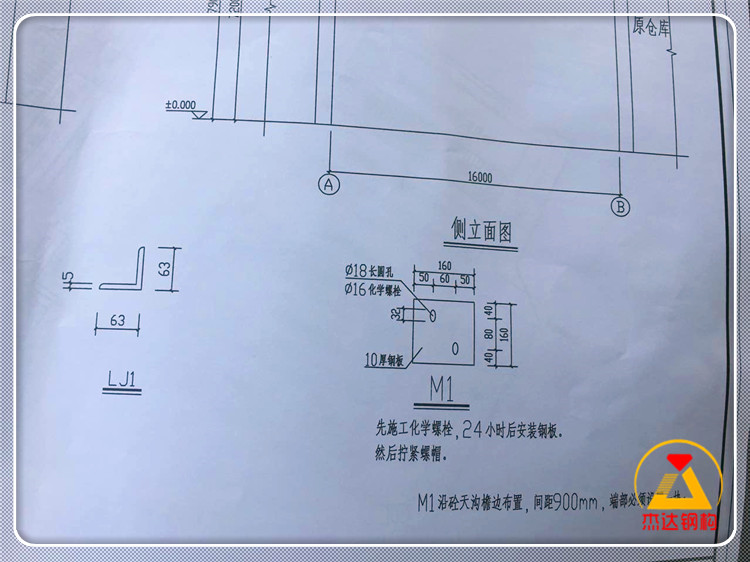

预埋件固定与施工要点

预埋件采用10mm厚钢板，通过M16化学螺栓与主体结构连接。重要施工工序如下：

• 钻孔：严格按设计位置钻孔，孔径需与化学螺栓规格匹配
• 清孔：清除孔内灰尘，确保混合胶充分填充
• 注胶：注入化学螺栓胶，等待固化
• 拧螺栓：安装完毕后24小时内不得拧紧，24小时后逐个拧紧螺帽
• 验收：检查螺栓连接力矩是否达到设计要求

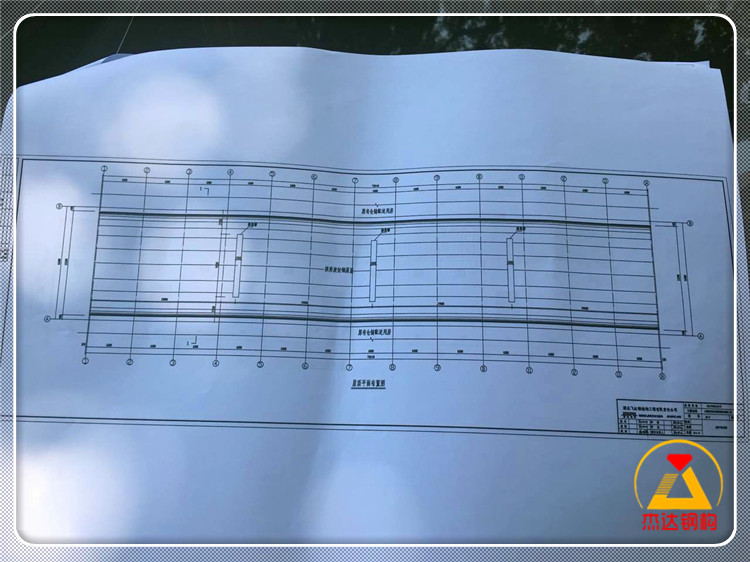

屋面平面与采光带布置

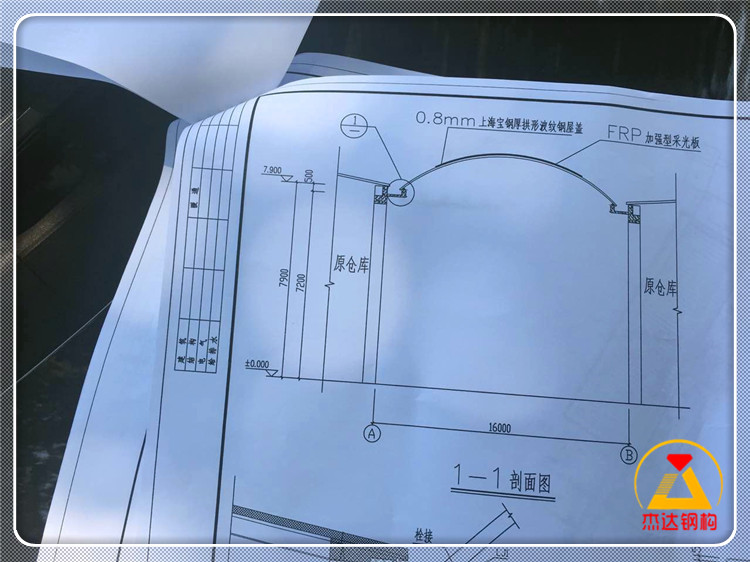

屋面平面布置图和剖面图清晰地展示了三道FRP采光带的分布位置。采光带沿屋顶纵向均匀分布，光线通过耐力板透射到室内，明显改善采光条件，同时降低白天照明成本。

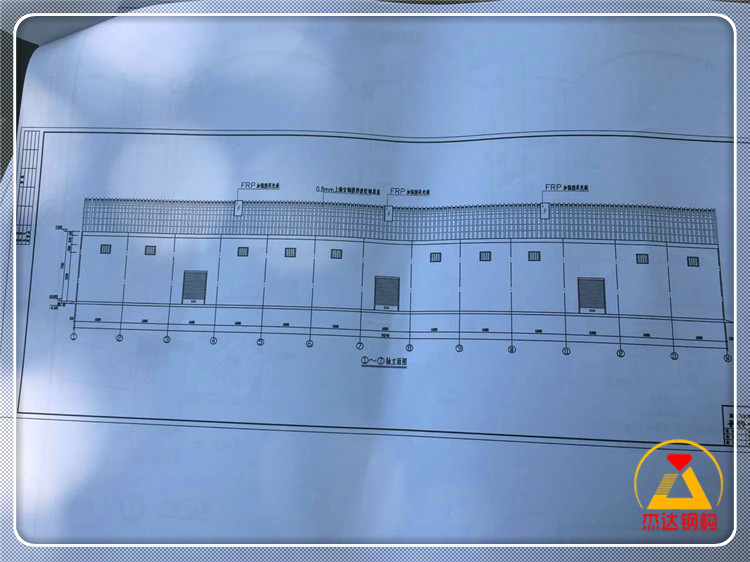

轴立面设计特点

轴立面图展示了拱形屋顶的纵向结构，三道采光带清晰可见，弧形线条流畅。波纹钢板自身的肋条设计提供了足够的横向刚度，无需另设横向加强梁。

技术指标总结

本项目采用的拱形波纹钢屋盖各项技术指标均符合国家规范要求。0.8mm厚度在16米跨度条件下提供了经济与耐久的平衡方案，彩涂层保证了30年以上的使用寿命。

常见问题解答

拱形屋顶会漏水吗？

只要天沟节点设计合理（如本项目所示，波纹钢板延伸进天沟），配合定期维护清理天沟，漏水风险很低。关键是选择有施工经验的厂家，确保每一个细节都到位。

0.8mm厚度的拱形钢板耐用吗？

0.8mm在16米跨度应用中是成熟方案。通过热镀锌彩涂加强防腐性能，加上结构合理的波纹设计，使用寿命可达30年以上。定期检查和维护涂层，可进一步延长服务年限。

安装化学螺栓时有哪些注意事项？

最重要的是24小时等待期。胶液完全固化前拧紧螺栓会导致握裹力不足。施工现场应做好标记记录，逐一检查完成时间，确保螺栓拧紧时间符合规范。

小结

本项目的拱形波纹钢屋盖设计科学、施工细致，每一处节点都经过优化，是粮储、厂房屋顶的经典方案。江苏杰达钢结构工程有限公司在类似工程中积累了丰富经验，如您有拱形屋顶需求，欢迎咨询我们获取专业设计和施工支持。
