江西AC仓库拱形屋顶项目规范与施工方案指南

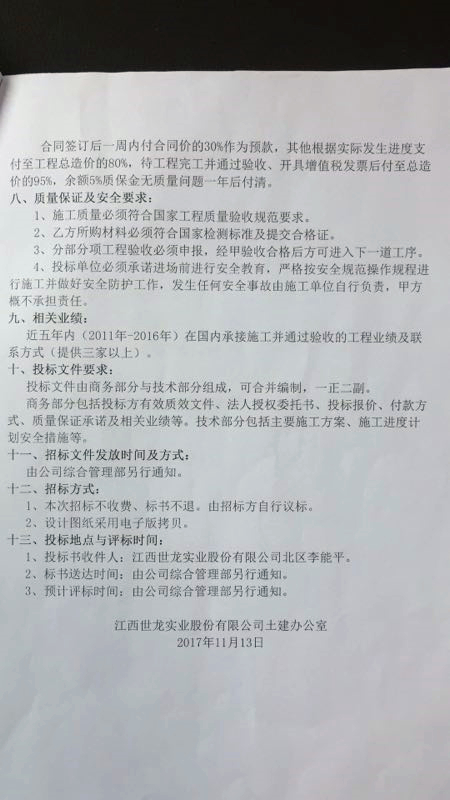

无梁拱屋顶（俗称"太空瓦"）是一种采用拱形波纹钢板直接跨越空间、不需要内部支撑柱的高效屋顶系统。江西实业股份有限公司的AC仓库扩建项目采用此结构，是该技术在工业储备领域的典型应用。本文基于该项目的招标文件，系统阐述无梁拱屋顶的技术要求、施工工艺和质量管理方案。

项目基本概况

该项目是江西实业股份有限公司AC仓库的钢构屋面工程，位于公司园区内。项目的主要特点是：

• 结构类型：单层双跨无梁拱（太空瓦）钢构屋面
• 建筑面积：约2010.7平方米（不含挑檐）
• 檐口高度：暂定9.1米
• 拱高：暂定3.0米
• 山墙外挑：600mm，提高防雨性能

无梁拱设计相比传统的钢梁屋面，可节省内部结构成本30%-50%，施工周期缩短40%，是现代仓储建筑的发展方向。

拱形屋顶的材料规格

项目对太空瓦（拱形波纹钢板）的要求如下：

• 板厚：不少于1.20mm，提供充分的强度和刚度余量
• 防腐性能：须具备防腐能力，能承受江西地区的温度、湿度和大气腐蚀环境
• 涂层系统：采用彩涂或镀锌彩涂，确保20年以上的防腐寿命
• 颜色选择：通常为灰色、蓝色或绿色，与工业建筑风格相符
• 产品认证：所有太空瓦须提供工厂出厂合格证和性能检测报告

预埋件与底座设计

项目对底座和预埋件的要求特别严格：

• 底座材料：采用不锈钢制造，确保长期不生锈，提高建筑的整体耐久性
• 螺杆：采用不锈钢螺杆，与底座配套，防止锈蚀导致的拉脱
• 预埋位置：在混凝土基础浇筑时一次性埋设，精度要求高
• 承载力：螺杆和底座的承载力需经计算，确保能承载屋顶全部荷载

横向支撑与消防要求

为了满足现代消防和安全规范，项目要求：

• 横向柱间支撑：在A-C或C-E轴柱间必须设置不锈钢缆线，提高屋面的整体刚度和稳定性
• 缆线规格：应根据结构计算确定，通常采用16mm或20mm的高强缆线
• 缆线张拉：需采用专业的张拉设备进行张拉，张力需测量并记录
• 防腐处理：所有缆线接头和夹具都应采用防腐处理或不锈钢材料

施工工艺与工序

项目的主要施工工序包括：

• 设计阶段：完成无梁拱屋面的施工图纸设计，包括板材布置、支撑系统、排水方案
• 预埋阶段：在混凝土浇筑前准确放置不锈钢底座和螺杆，测量确保精度
• 太空瓦制作：按设计图纸在工厂制作拱形波纹钢板，严格控制尺寸和质量
• 太空瓦安装：从两端向中部逐片安装，采用专用卡具和螺栓紧固
• 缆线制安：安装横向支撑缆线，进行张拉并测量张力值
• 附属工程：安装天沟、落水管、防风抗震配件等

质量验收与标准

项目质量控制遵循以下要求：

• 施工质量标准：必须符合国家工程质量验收规范（GB 50205、GB 50007等）
• 材料检验：所有采购材料须提交国家认可的检测机构的合格证书
• 分项验收：拱板安装、缆线张拉等关键工序需分别验收，合格后方能进入下一工序
• 隐蔽工程：底座预埋、缆线张拉等隐蔽工程需拍照记录并存档
• 竣工验收：全部工程完成后进行整体验收，合格后方能投入使用

常见问题解答

为什么要用不锈钢底座而不是普通镀锌底座？

江西属于南方地区，温度和湿度较高，大气腐蚀能力强。普通镀锌底座在15-20年后可能出现脱落或锈蚀，而不锈钢底座可以使用50年以上而无腐蚀问题，大大降低后期维护成本。

横向缆线的张拉力如何确定？

张拉力应由结构设计师根据屋顶的自重、活荷载、风荷载和地震荷载进行计算确定。通常1.2mm厚的太空瓦在18米左右跨度下，缆线张拉力在50-100吨之间。施工时应使用专业的张拉仪和压力表进行控制。

太空瓦的使用寿命如何保证？

采用1.2mm厚度的彩涂太空瓦，加上1-2年定期维护（清洗、检查涂层），在江西地区可使用25-30年以上。定期维护包括清理天沟、检查螺栓、补涂脱落的涂层等。

小结

江西AC仓库的拱形屋顶项目展示了现代无梁拱系统在工业储备领域的应用前景。采用1.2mm厚的防腐太空瓦、不锈钢底座预埋、横向缆线支撑等综合设计方案，既提高了建筑的经济性，又保证了长期的安全性和耐久性。江苏杰达钢结构工程有限公司在无梁拱屋顶的设计、制造和施工中具有丰富经验，多个工业厂房、仓储项目已成功采用此技术。如您有类似的大跨度屋顶需求，欢迎咨询我们，获取专业的方案设计和施工建议。
