山西粮库拱形仓间罩棚设计规范与防火涂装工艺

拱形仓间罩棚是粮食储备库的重要建筑，需要满足防火、防水、防腐等多项国家规范要求。山西晋城芹池县级粮食储备库的罩棚工程综合示范了这些要求在设计中的具体应用。本文详解该项目的设计方案、防火措施和施工工艺。

项目基本概况

该项目位于山西省晋城市阳城县芹池，是县级粮食储备库的平房仓仓间罩棚工程。项目基本信息：

• 工程名称：芹池粮食储备库1、2号平房仓仓间罩棚
• 建筑面积：598.31平方米
• 结构类型：拱形无支撑结构
• 覆盖材料：0.8mm厚压型钢板（型号YT6118）
• 拱高：2.29米
• 围棋半径：7.49米
• 跨度：9米

设计规范与依据

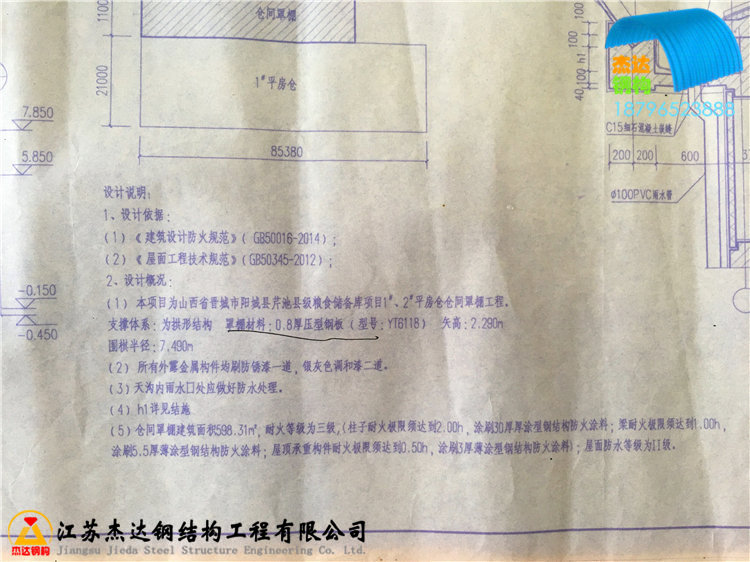

该工程设计严格遵循以下国家规范：

• 《建筑设计防火规范》GB 50016-2014
• 《屋面工程技术规范》GB 50345-2012
• 结构设计规范、钢结构工程施工规范等

这些规范确保了工程在防火、防水、安全等方面的合规性。

拱形屋顶与脚梁连接设计

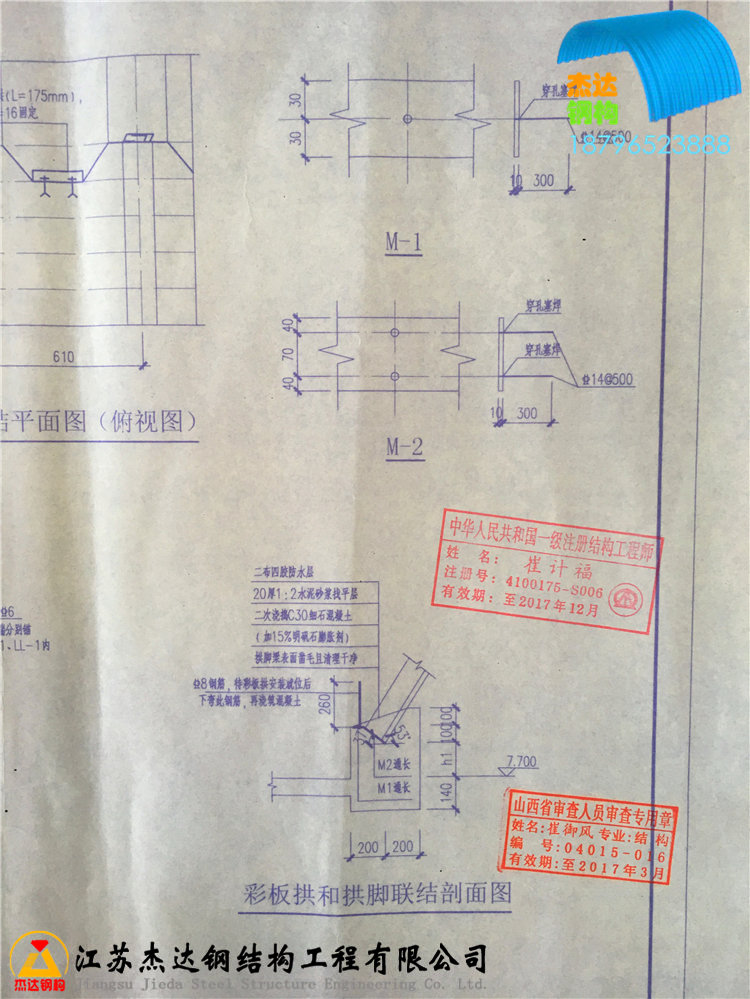

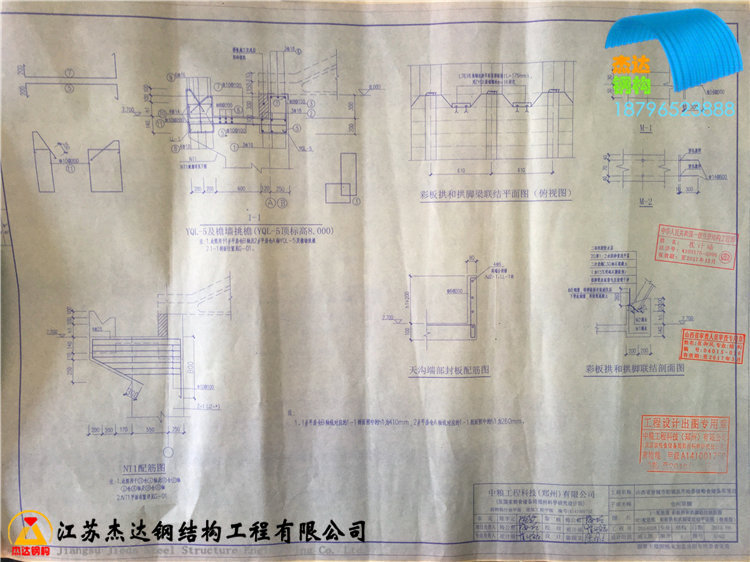

拱形彩钢板与支撑脚梁的连接是承载力的关键。设计采用专用的连接卡具和高强螺栓，确保拱板和脚梁的可靠传力。连接部位还需进行防水处理，防止雨水从连接缝隙渗入。

仓间罩棚细部构造

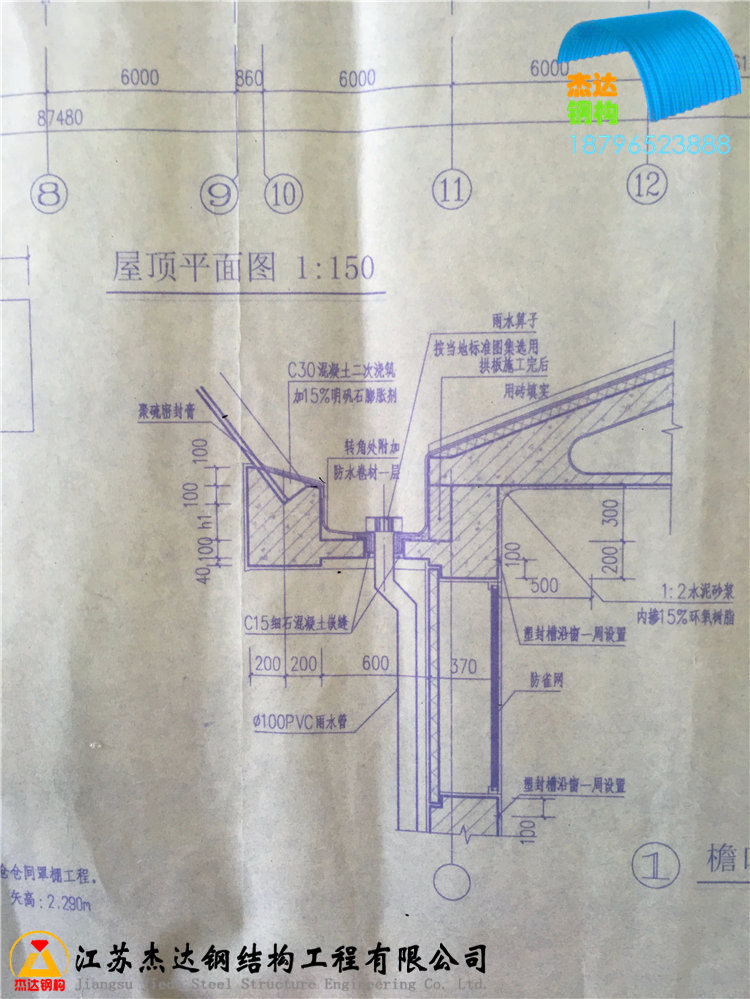

细节平面图展示了罩棚内部的柱子布置、通风孔位置、采光位置等细部构造。这些细节对于粮食储存的环境控制至关重要。

拱形屋顶总体布置

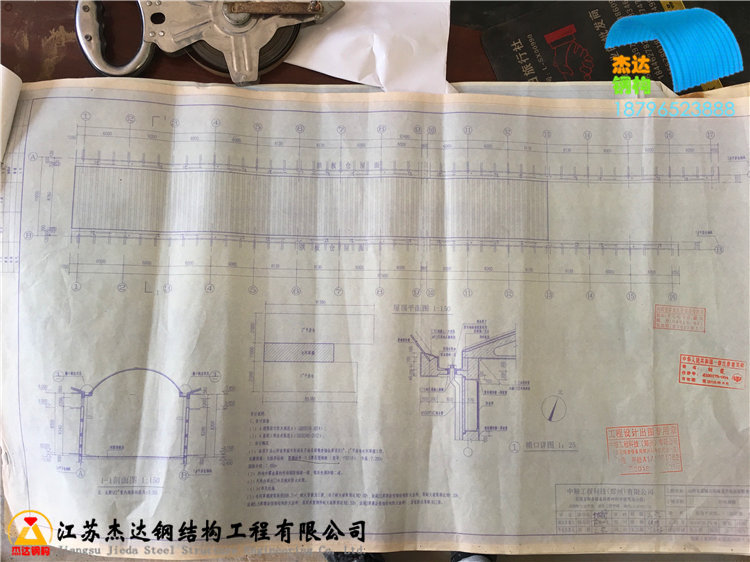

总图清晰显示了拱形屋顶在整个仓间中的位置，以及与周边建筑和设施的关系。

防火涂装要求详解

根据规范要求，该项目为三级耐火等级，各部件的防火涂装如下：

• 柱子：耐火极限达到2.0小时，涂刷30mm厚厚涂型钢结构防火涂料
• 梁：耐火极限达到1.5小时，涂刷5.5mm厚薄涂型钢结构防火涂料
• 屋顶承重构件：耐火极限达到0.5小时，涂刷3mm厚薄涂型钢结构防火涂料

不同厚度的防火涂料对应不同的耐火时限，确保在火灾发生时能争取足够的疏散时间。

表面防腐与美化处理

所有外露的金属构件需进行防腐处理：

• 第一道：防锈漆一道，直接涂刷在钢铁表面，防止生锈
• 第二、三道：银灰色调和漆二道，提供美观的外观和进一步的防腐保护

这样的三层涂装体系可确保20年以上的防腐寿命。

屋顶排水与防水设计

拱形屋顶的跨度为9米，拱高为2米，自然形成的坡度便于雨水排放。天沟内的雨水口处需要特别做好防水处理，防止漏水进入仓间。

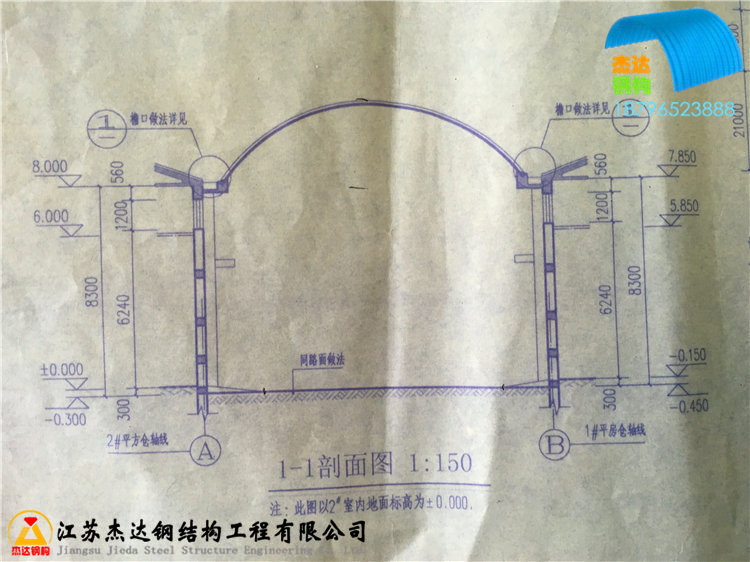

剖面总图展示了拱形屋顶与支撑结构、天沟和基础的关系。屋面防水等级为II级，要求防水可靠性高。

天沟连接与防水工艺

天沟是屋顶排水的关键部件，需采用以下措施：

• 材料选择：天沟采用与屋面相同厚度或更厚的钢板制作，确保结构完整
• 连接方式：采用焊接或螺栓连接，确保水密性
• 坡度设置：内坡度不小于3%，便于水流流向雨水口
• 防水处理：天沟内部采用防水砂浆或防水涂料处理，雨水口周围做防水层加强处理
• 清扫口：天沟内每隔6-8米设置一个清扫口，便于定期清理堆积物

常见问题解答

为什么柱子和梁的防火涂料厚度不同？

柱子承载整个屋顶的重量，需要更长的耐火时限，所以涂层厚度达到30mm。梁和屋顶承重构件的耐火要求相对较低，可采用较薄的涂层。这种分级设计既保证了安全性，又节省了材料成本。

天沟防水处理如何维护？

建议每年检查一次天沟防水状态，清理堆积的树叶、灰尘等，检查防水层是否有脱落或破损。如发现问题应及时修补，防止长期渗漏导致钢构件生锈。

0.8mm厚的拱板在9米跨度是否足够？

在9米跨度和2米拱高的组合下，0.8mm厚度是合理的。这个组合的拱板可承受活荷载（含积雪）200kg/㎡以上，山西地区的雪荷载通常在100-150kg/㎡，留有充分安全余量。

小结

山西芹池粮库的拱形仓间罩棚工程详细展示了规范化设计在防火、防水、防腐等方面的具体措施。采用0.8mm厚YT6118型压型钢板、9米跨度拱形设计、全面的防火涂装和防水处理，形成了一个安全可靠、经济耐用的粮食储备建筑。江苏杰达钢结构工程有限公司在粮库拱形屋顶的设计和施工中具有丰富经验，如您需要规范化的仓储屋顶方案，欢迎咨询我们获取专业支持。
