19.5米跨度无梁拱形屋顶车库工程设计与施工要点

大跨度拱形屋顶是一种用于覆盖超大空间的建筑结构，特别适合停车库、工业厂房、展览馆等需要无内柱空间的建筑类型。本文介绍一个19.5米跨度的拱形屋顶车库项目，阐述了超大跨度拱形屋顶的设计原理、结构配置、采光系统和防风抗震措施。

项目基本规格与特点

该项目为一座停车库用途的拱形屋顶建筑，具体规格如下：

• 跨度：19.5米（原文提及19.6米，近似相同）
• 长度：52.8米
• 用途：停车库

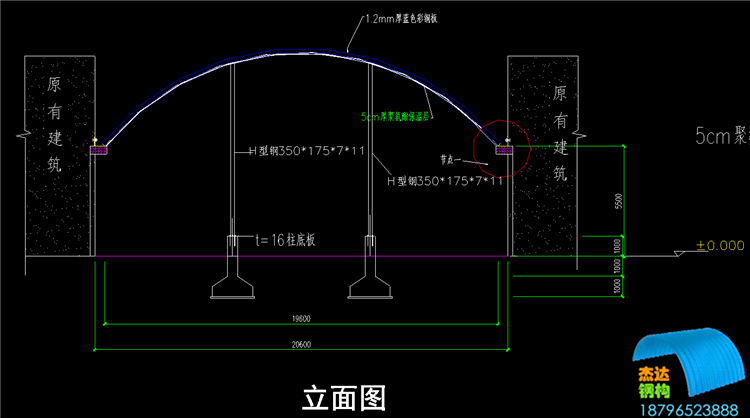

• 建筑位置：建设于原有建筑之间，充分利用现有空间
• 板厚：1.2mm，比普通屋顶更厚，适应大跨度的高应力
• 特殊设计：两端设置抗风柱，增强风荷载抵抗能力

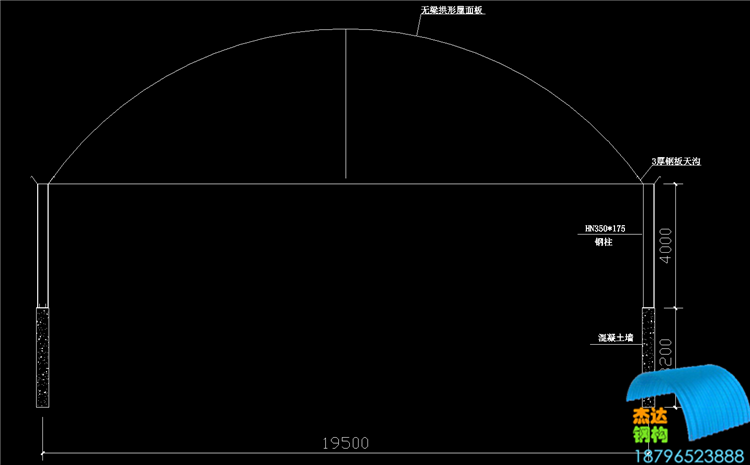

矢跨比与拱高设计

该拱形屋顶采用1:4的矢跨比（拱高与跨度的比例），这是大跨度拱形屋顶的经典设计。对于19.5米跨度，拱高约为4.9米（接近5米）。这个比例的优点是：

• 结构效率高：1:4的矢跨比使拱形结构处于优良受力状态，弯矩最小
• 空间利用：5米的拱高对停车库来说适中，既保证了跨度，又能有效利用空间
• 自重轻：相比更平缓的拱形，1:4的设计可减轻材料用量10%-15%
• 施工便利：5米拱高的拱板易于制造和运输

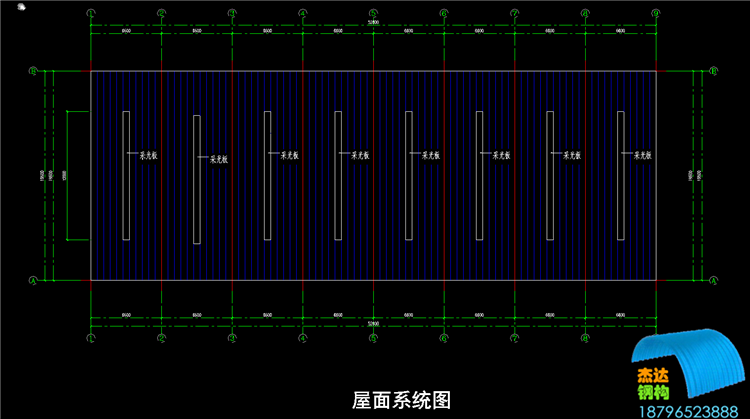

屋顶系统与采光带布置

为解决停车库的采光问题，该设计采用分布式采光带系统：

• 采光间距：每6米设置一道中空采光带
• 单道长度：采光带长度约为12米
• 采光带数量：整个屋顶共设置8道采光带，提供充分的自然光线
• 采光材料：采用FRP（玻璃纤维增强塑料）耐力板，具有防紫外线和防漏水性能
• 光线效果：8道采光带均匀分布，使停车库内部即使白天也无需全部开启照明

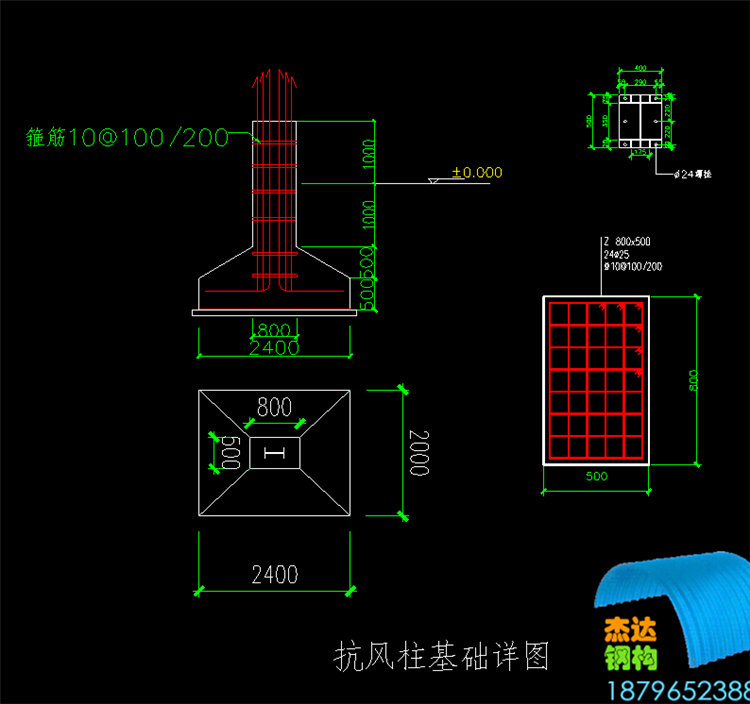

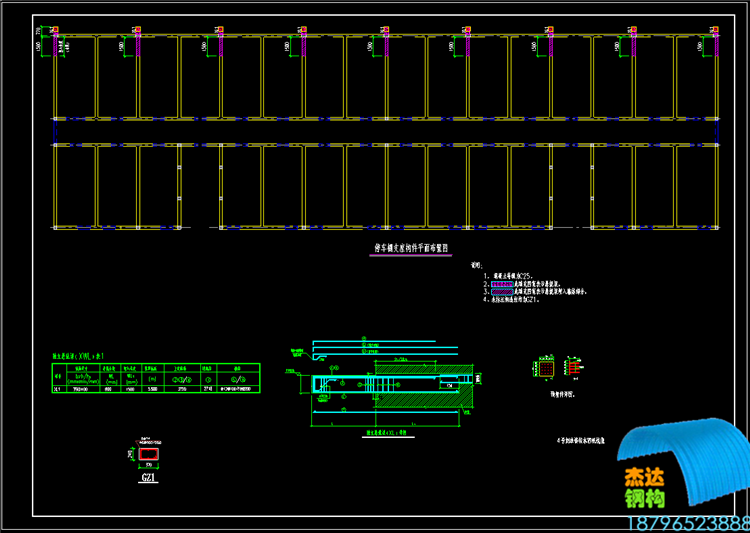

抗风柱设计与基础处理

大跨度拱形屋顶面临较大的水平风荷载，该项目在两端山墙处设置了抗风柱：

• 功能：抗风柱阻止屋顶在水平方向的位移，提高整体刚度
• 位置：位于屋顶的两端山墙处，垂直于拱形长度方向
• 基础：抗风柱通过深基础与地面连接，承受风力产生的水平荷载
• 材料：抗风柱采用钢管或H型钢，与拱形屋顶结构焊接连接
• 设计力：需计算地区的最大风速（如150km/h台风地区），确定柱的截面和强度

保温隔热与温度控制

为了改善停车库的舒适度和降低能耗，该项目在拱形屋顶下方喷涂了保温材料：

• 材料：聚氨酯保温材料
• 厚度：5厘米，提供适度的保温效果
• 喷涂方式：直接喷涂在拱板下方，形成连续的保温层
• 作用：隔断户外温度对停车库的影响，夏季降温、冬季保暖
• 副作用：保温层增加自重，需在设计时预留强度余量

1.2mm厚板的选择理由

相比常规的0.8mm或1.0mm厚度，该项目采用1.2mm板厚，主要原因：

• 大跨度承载：19.5米的跨度产生较大的弯矩，1.2mm厚度提供足够的强度
• 活荷载考虑：停车库需承受车辆荷载（临界位置可达300kg/㎡），1.2mm裕度充分
• 长期刚度：1.2mm厚度的屋顶在积雪、大雨等极端条件下，挠度不超过L/300，变形控制良好
• 维修考虑：厚度越大，防腐涂层的耐用期越长，长期维护成本更低

常见问题解答

19.5米跨度的拱形屋顶需要内部支撑吗？

不需要。拱形结构本身是自承重的，拱形的弧度使得荷载能够直接沿拱线传向两端的支撑。只有在需要防风的情况下（如本项目），才需在两端加装抗风柱。

5米的拱高对停车库的利用有影响吗？

基本没有影响。停车库的标准层高为2.2-2.5米，屋顶的最低点距地面足有4-4.5米，完全足够。拱形最高点达9.5米，为大型车辆和吸烟通风留出充分空间。

8道采光带是否会削弱屋顶强度？

采光带采用与屋顶相同材料制造，不是简单的开孔。采光带的FRP耐力板强度与钢板接近，整体屋顶强度影响小于1%，可以忽略不计。

小结

该19.5米跨度的拱形屋顶车库工程展现了现代大跨度钢结构在停车库领域的优势：无内柱设计提供了灵活的停车布局，1:4矢跨比实现了结构效率和空间高度的完美平衡，8道采光带保证了自然采光，抗风柱和1.2mm厚板提供了气候挑战的适应能力。江苏杰达钢结构工程有限公司在大跨度拱形屋顶的设计、制造和施工方面拥有多项成功案例，如您需要停车库、展览馆或工业厂房的屋顶方案，欢迎咨询我们的专业团队。
