云南12米拱形波纹钢屋顶设计与安装方案

云南全钢结构拱形屋顶工程中，屋顶跨度为12米，采用灰色厚度为0.8mm的拱形波纹钢屋顶，山墙采用50厚岩棉夹芯板，落水天沟采用5mm厚钢板天沟。这套系统充分考虑云南地区的气候特点和防水需求，是钢结构拱形屋盖在工业厂房、仓储设施中的实用应用。

屋顶结构组成与材料规格

屋面组成：

• 拱形波纹钢屋顶：灰色，厚度0.8mm，具有良好的承载和排水性能
• 山墙材料：50厚岩棉夹芯板，提供隔热和保温功能
• 落水系统：5mm厚钢板天沟，确保有组织排水
• 钢柱大样：采用标准钢柱设计，支撑整个屋盖结构

钢柱与天沟大样设计

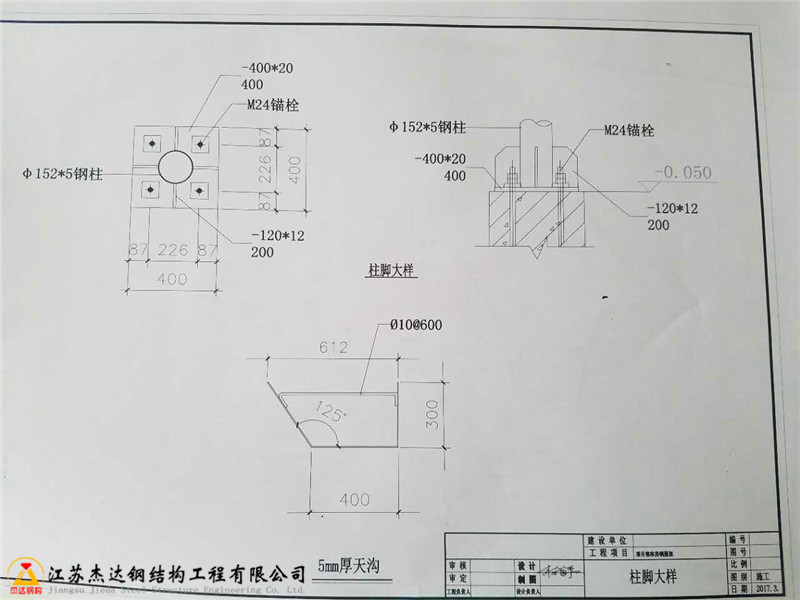

下图展示了该拱形屋顶的钢柱大样以及天沟大样图，天沟采用5mm厚度钢天沟设计，确保有效的雨水排放，防止积水对屋面的侵蚀。

屋盖平面布置与结构布局

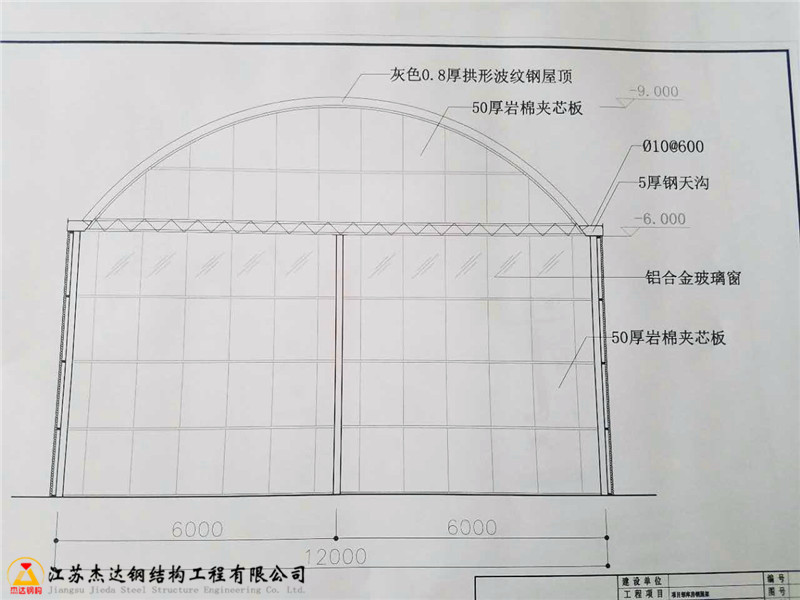

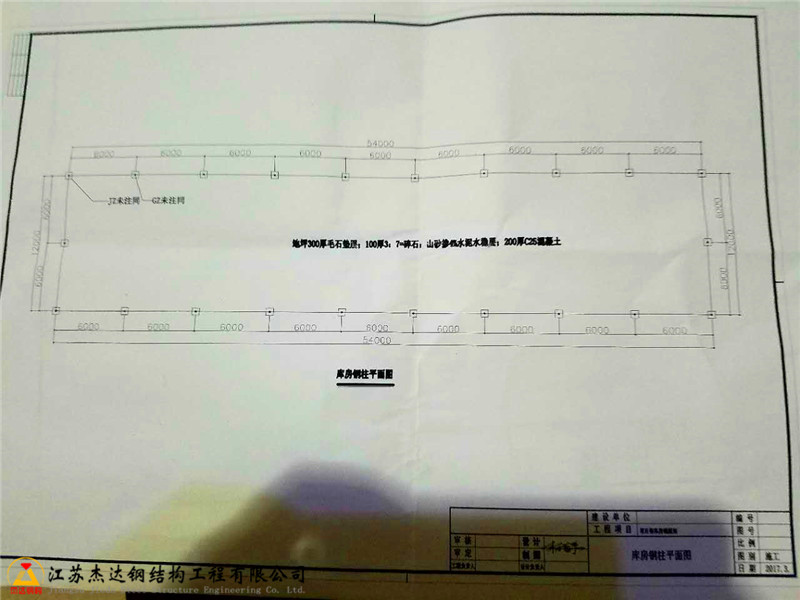

拱形波纹钢屋盖结构的平面布置图显示：

• 12米跨度的拱形屋盖，覆盖面积达到工业标准要求
• 标准的矩形槽型截面，确保结构刚度和承载能力
• 单元板组合方式，便于现场吊装和快速组装
• 均匀分布的预埋件和连接点，保证结构整体性

天沟防水构造设计

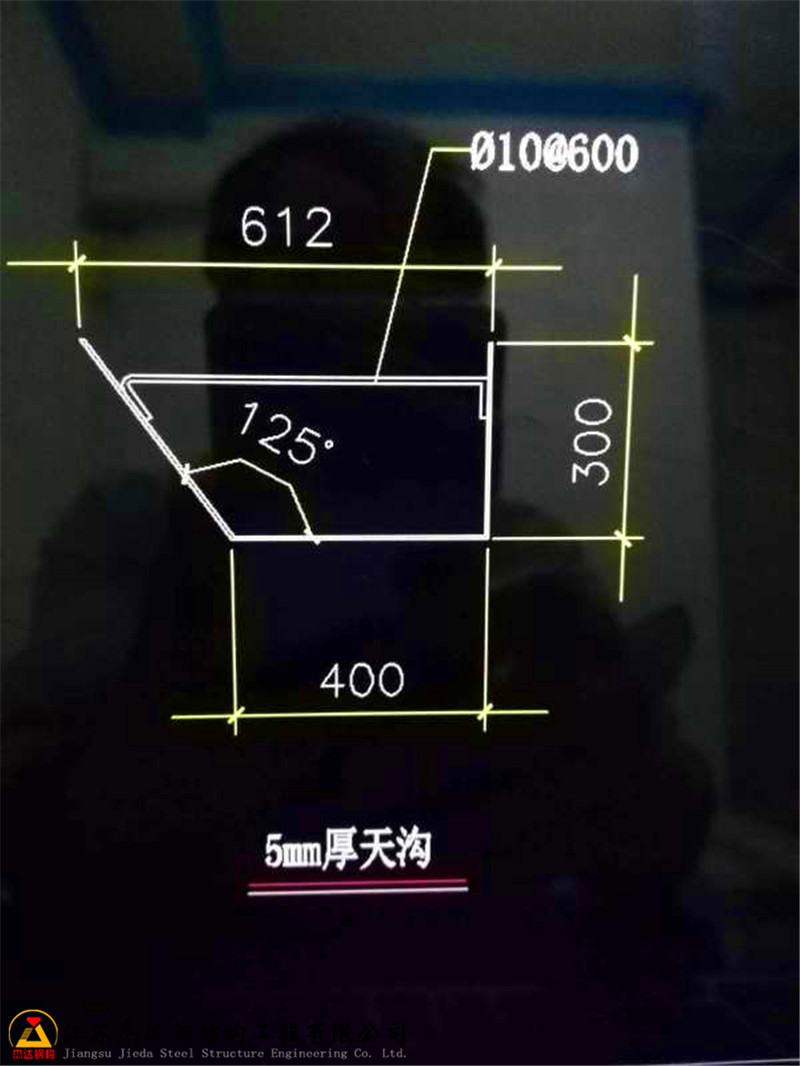

下图是钢结构拱形屋顶的天沟CAD详图，5mm钢板天沟与屋盖的连接处理非常关键，确保雨水有序排放，防止漏水：

• 天沟与钢柱的焊接连接，采用全焊透设计
• 天沟坡度设计，确保自流排水效果
• 天沟与屋面板的咬合，形成闭合的水密系统
• 防腐处理：所有钢部件均做除锈和防腐涂装

云南地区适应性分析

云南地区气候多变，降雨量大，对屋盖的防水和防腐要求高。本设计中：

• 0.8mm厚拱形波纹钢板，厚度适中，强度与重量均衡
• 5mm钢板天沟，相比普通3mm天沟更耐用，防护能力强
• 50厚岩棉夹芯板，既能隔热又能阻火，适合云南的气候环保需求
• 全钢结构体系，对湿热环境的适应性更优，防锈涂装是关键

常见问题解析

0.8mm厚的拱形波纹钢屋顶能否满足云南雨季的承载需求？

0.8mm厚度足以满足标准雪压和风压要求。云南地区虽降雨量大，但屋面的承载主要由材料强度（TS280GD达到280MPa屈服强度）和拱形结构的受力特性决定，加上合理的排水系统，完全能满足安全要求。

天沟为什么选择5mm厚度而不是3mm？

在云南这样的高降雨地区，5mm钢板天沟提供更强的耐久性和抗腐蚀能力。虽然重量增加，但长期防护成本和维修频率大幅降低，是更经济的选择。

岩棉夹芯板在长期使用中是否会出现吸水问题？

50厚岩棉夹芯板采用双面彩涂钢板包裹，内部岩棉芯经过防水处理，山墙部位的连接和封闭处理恰当，完全不会出现吸水问题。定期检查山墙的连接部位即可确保长期性能。

小结

云南12米拱形波纹钢屋顶项目充分体现了江苏杰达钢结构工程有限公司对地域气候条件的深入理解。从0.8mm厚波纹钢板的选型、5mm天沟的防水设计，到50厚岩棉夹芯板的隔热配置，每一个细节都为云南地区的实际应用条件量身定制。公司承诺提供全生命周期的技术支持和维护服务。
