网球场全钢拱形波纹钢屋盖结构设计方案

网球场全钢结构拱形波纹钢屋盖项目采用金属薄壁结构，跨度18.32m、2连跨设计，建筑物总高度15.164m。屋盖采用上海宝钢TS280GD彩色镀锌钢板（0.8mm厚），钢柱和钢梁采用Q235B级钢材，通过专业的结构设计和施工工艺，为运动员和观众提供安全舒适的室内网球训练环保。

工程概况与设计要求

工程基本指标：

• 结构类型：地上一层全钢结构

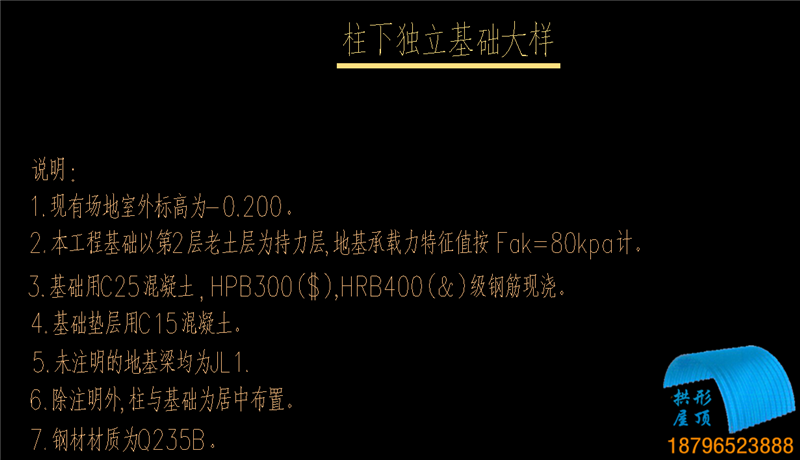

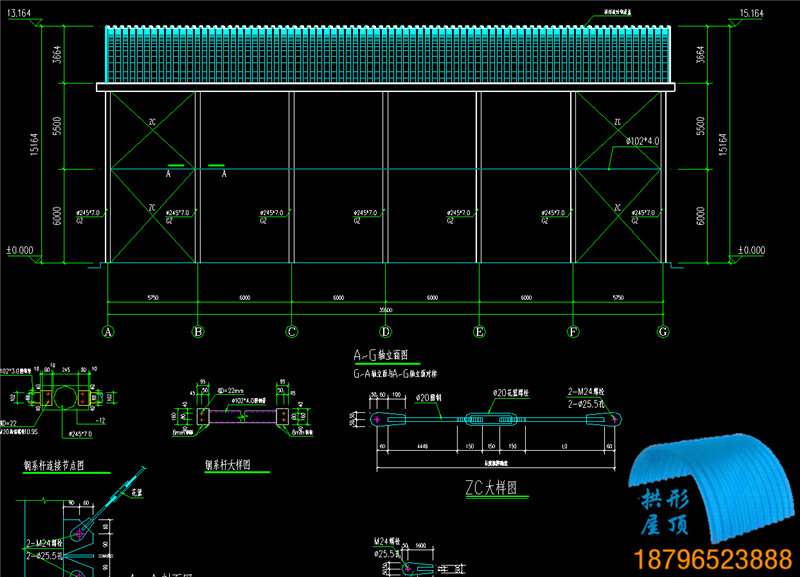

• 建筑物高度：室外地坪至屋顶标高15.164m

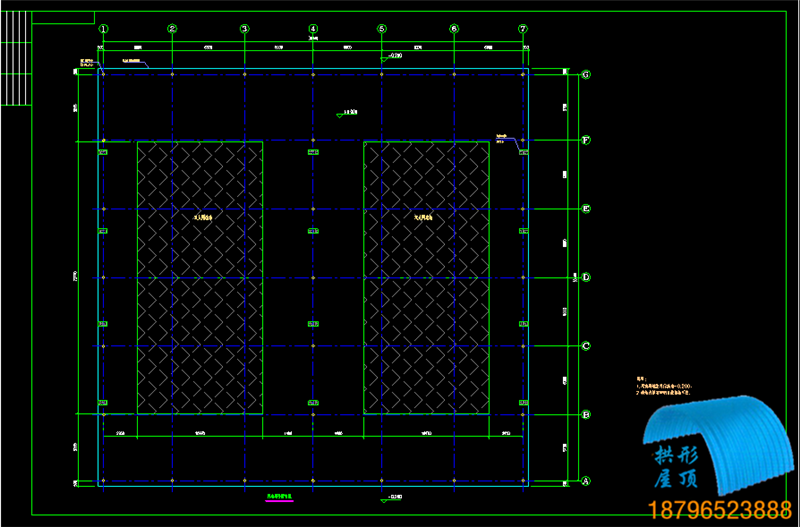

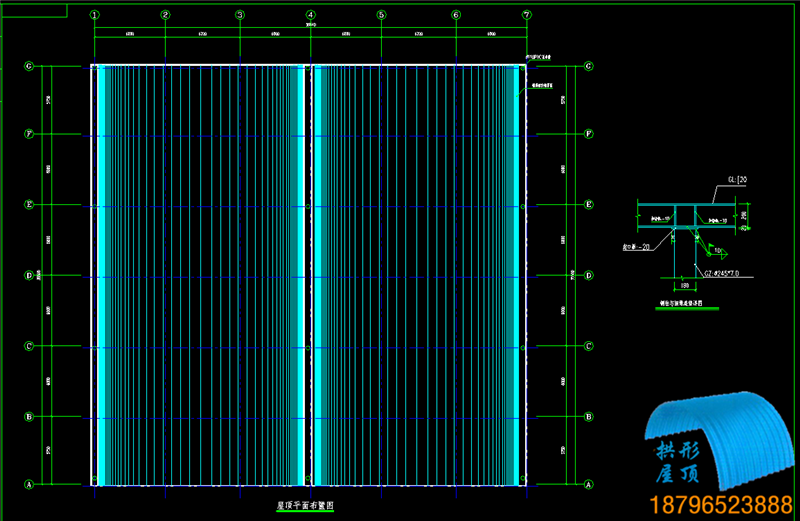

• 屋盖结构：金属薄壁结构，跨度18.32m，2连跨
• 计算软件：ACSRSAP专业结构分析
• 抗震设防烈度：6度，设计地震分组为第一组
• 建筑结构安全等级：二级
• 设计使用年限：30年
• 耐火等级：三级
• 钢屋盖活荷载：0.30

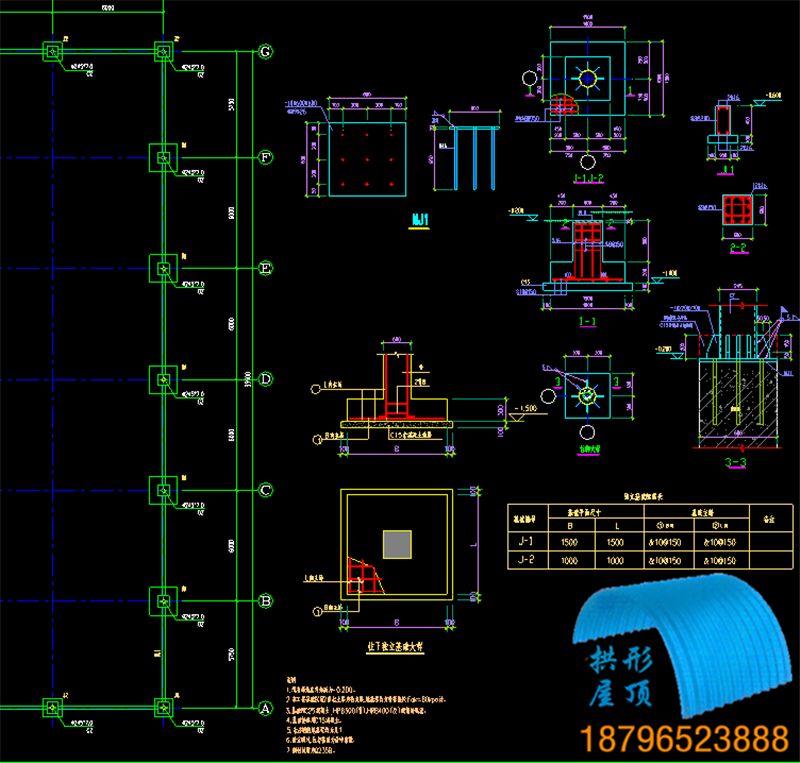

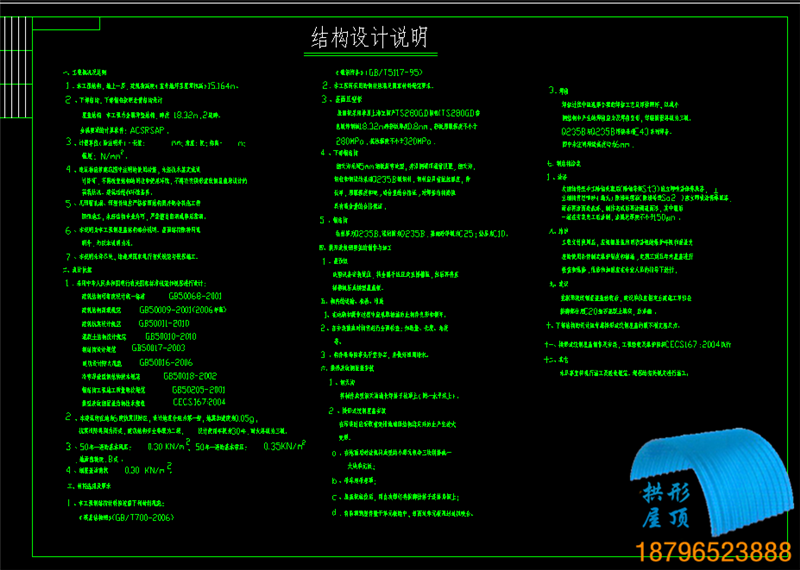

设计规范与技术标准

本工程严格遵照现行国家标准进行设计：

• GB50068-2001 建筑结构可靠度设计统一标准
• GB50009-2001(2006年版) 建筑结构荷载规范
• GB50011-2010 建筑抗震设计规范
• GB50010-2010 混凝土结构设计规范
• GB50017-2003 钢结构设计规范
• GB50016-2006 建筑设计防火规范
• GB50018-2002 冷弯薄壁型钢结构技术规范
• GB50205-2001 钢结构工程施工质量验收规范
• CECS167:2004 拱型波纹钢屋盖结构技术规程

钢材选用与质量要求

屋面板材料：单层上海宝钢产TS280GD钢板，彩板厚度0.8mm，屈服强度不小于280MPa，抗拉强度不小于320MPa，具有良好的耐腐蚀性和长期稳定性。

下部结构钢材：

• 钢天沟：5mm钢板折弯成型，沿钢梁顶设置
• 钢柱和钢梁：Q235B级钢材
• 钢材合格证要求：需提供抗拉强度、伸长率、屈服强度、硫磷含量等指标
• 焊接结构用钢：需提供碳含量合格保证

拱形波纹钢屋盖的制作工艺

屋面板的成型采用专业的分步成型工艺：

• 成型设备安装就位，将金属平板压成直梯槽板
• 再将直梯槽板继续压成拱型屋盖板
• 通过精确的模具和压力控制，确保板材的平整度和规格一致性
• 每块单元板都经过质量检查，确保符合技术规范

屋盖安装与运输要点

运输与堆放：

• 在运输和操作过程中采取措施防止构件变形和损坏
• 安装前对构件进行全面检查：数量、长度、角度等
• 构件堆场应事先平整夯实，并做好四周排水

吊装工序：

• 在地面用封边机将成型的小单元板每三块拼接成一大块单元板
• 用吊车起吊屋顶，采取有效措施确保结构稳定

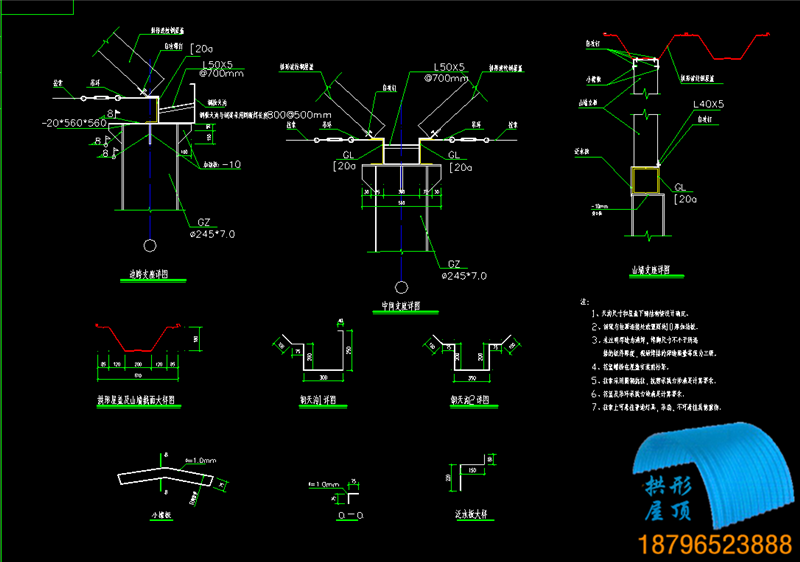

• 屋盖板就位后，用自攻螺钉将拱脚栓接于连接角钢上
• 每两块单元板用封边机咬合，形成完整的屋盖系统
• 将吊顶预埋件置于单元板缝中，便于灯光等设施安装

网球场屋盖的特殊需求

相比一般工业厂房，网球场屋盖对以下方面有更高要求：

• 隔音性能：屋面结构需要配合吸音措施，减少外部噪声影响
• 防冷凝：内部恒温恒湿要求，屋面与保温隔热系统的结合
• 美观性：网球场是商业体育设施，屋盖的颜色和外观需要考虑视觉效果
• 快速施工：18.32m的跨度，采用模块化单元板设计，施工周期紧凑

常见问题解析

18.32米跨度的拱形屋盖在地震中是否安全？

本设计采用6度抗震设防，通过拱脚的铰接连接、合理的支座反力设计，将地震荷载有效传递到基础。拱形结构相比梁式结构有更强的抗震能力，屋盖质量轻，地震力相对较小，整体安全可靠。

TS280GD和Q235B的材料搭配是否合理？

TS280GD屋面板用于承受风雪荷载和自重，280MPa的屈服强度足够；Q235B用于钢柱梁，235MPa强度适合，成本经济。两种钢材搭配遵循了强度等级与应力的匹配原则，是工程设计的标准做法。

网球场屋盖的清洁与维护周期是多少？

彩涂波纹钢屋盖建议每年清洁一次，特别是在多雨季节后，清除屋面积累的灰尘和污物。焊接部位和自攻螺钉处需要每2-3年检查一次，及时修补涂层破损处，定期维护可以将使用寿命延长至20年以上。

小结

网球场全钢拱形波纹钢屋盖项目展示了江苏杰达钢结构工程有限公司在运动设施领域的专业能力。从18.32m大跨度的结构设计、高精度的屋盖制造、到严谨的现场安装，每个环节都确保了运动场地的安全性和舒适性。公司以国际化的设计理念和工程实践，为国内外体育设施提供可靠的钢结构解决方案。
