贵州黔南24米粮库拱形屋面改造工程设计

贵州黔南粮库拱形屋面改造工程是一个大规模的水泥预制模板改造项目。该项目为5栋粮食储备库的屋顶进行了升级改造，采用24米跨度的金属薄壁圆弧拱结构，总建筑长度96米。通过拱形屋顶改造，显著提升了粮库的防水防潮性能和使用安全性。

项目基本信息

• 项目地点：贵州黔南州龙里县
• 项目性质：粮食储备库屋顶改造
• 改造内容：水泥预制模板改造为拱形屋顶
• 建筑栋数：5栋
• 屋面跨度：24.0米
• 建筑长度：96米
• 矢高规格：4.8米
• 室内外高差：300mm
• 屋顶标高：13.0米

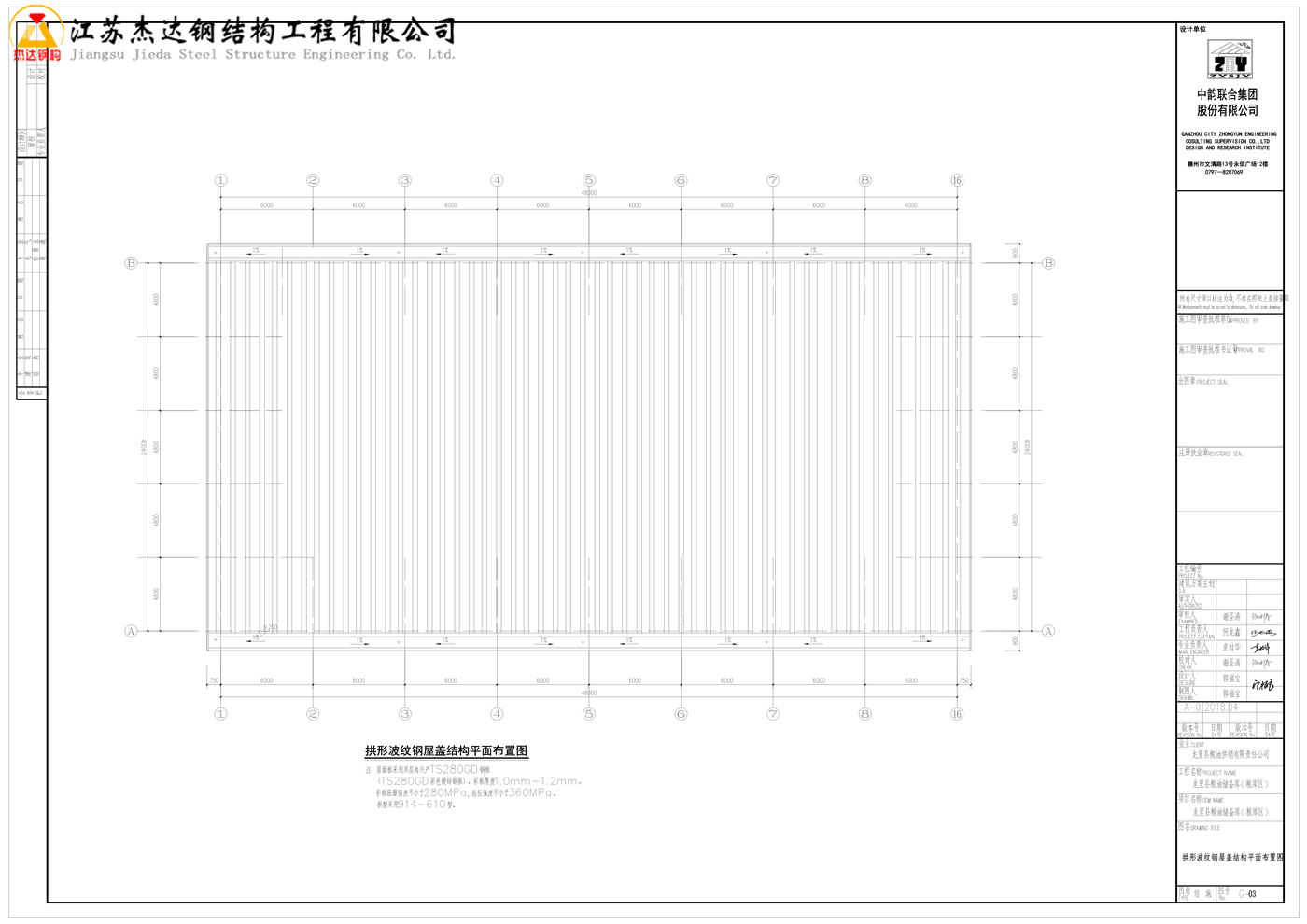

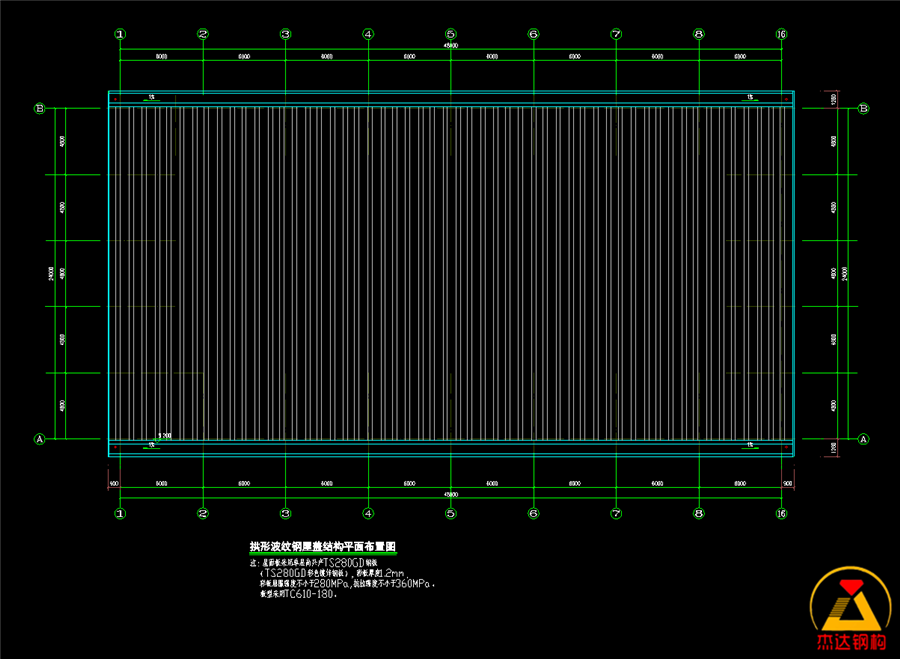

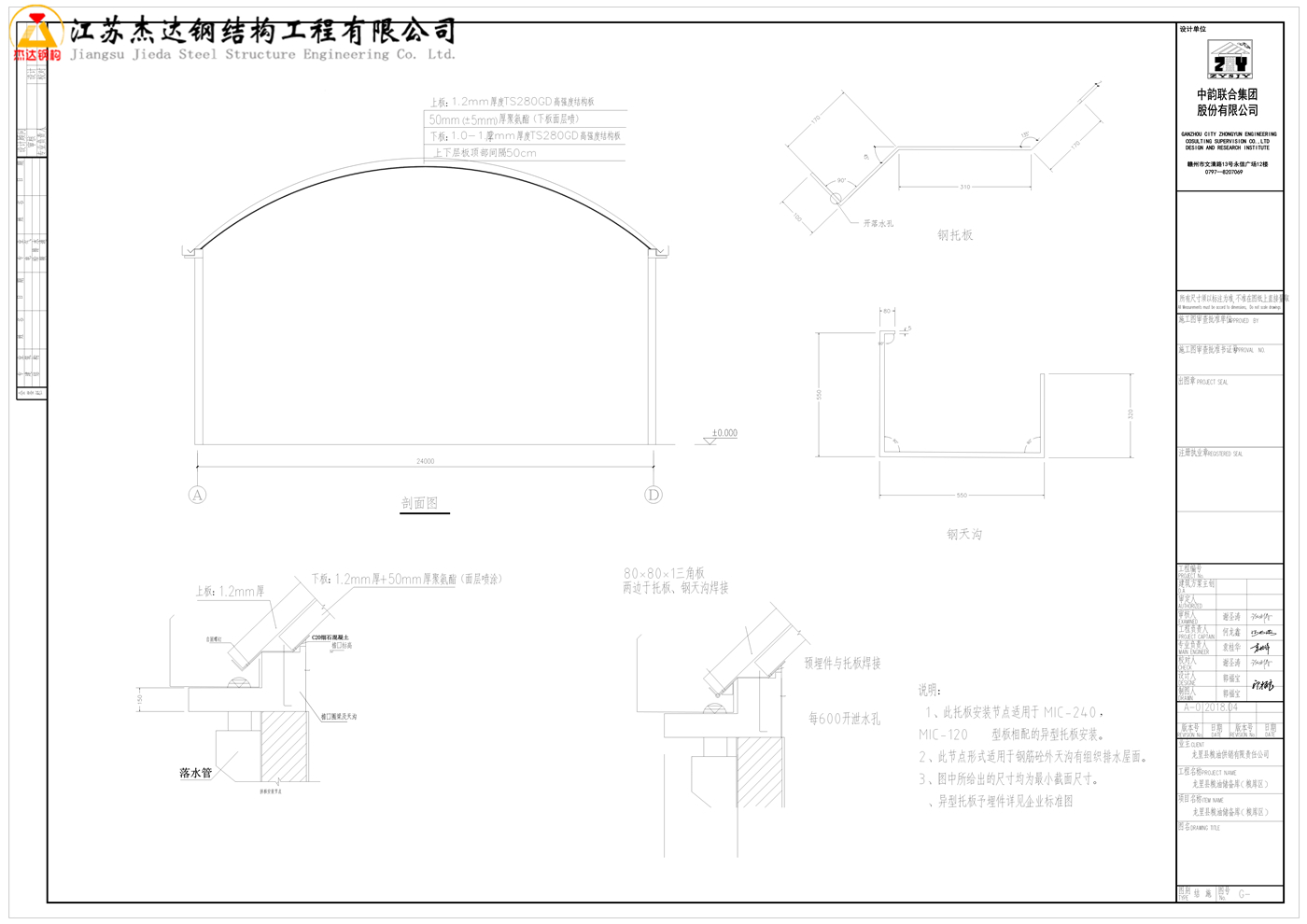

• 屋盖类型：金属薄壁圆弧拱结构
• 设计使用年限：50年
• 建筑结构安全等级：二级
• 耐火等级：三级

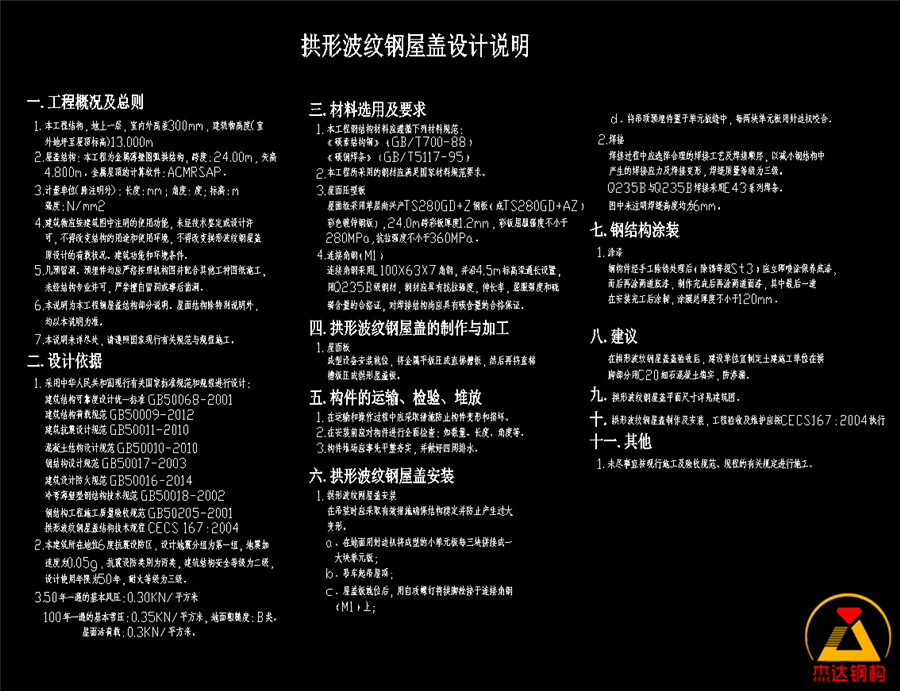

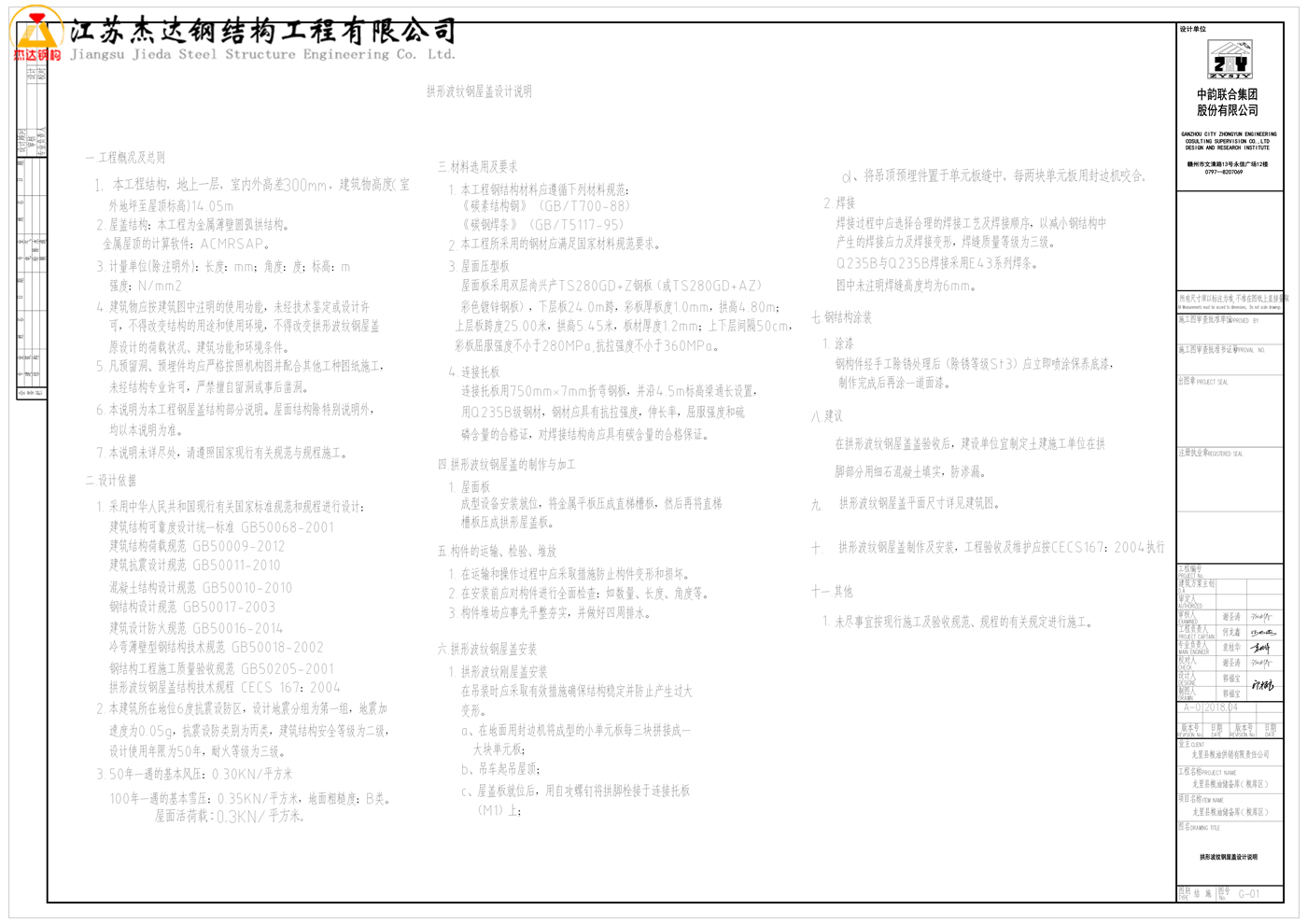

屋盖设计与材料规格

该工程采用高质量的彩色镀锌钢板和精细的结构设计：

• 屋面板材：尚兴产TS280GD+Z钢板（或TS280GD+AZ）彩色镀锌钢板
• 板厚规格：1.2mm
• 屈服强度：不小于280MPa
• 抗拉强度：不小于360MPa
• 连接角钢：L100×63×7角钢，采用Q235B级钢材
• 计算软件：ACMR SAP专业结构计算程序

环境条件与抗灾设计

贵州地区处于南方亚热带气候，项目在设计中充分考虑了当地的环境特点：

• 抗震设防烈度：6度
• 设计地震分组：第一组
• 地震加速度：0.05g
• 抗震设防类别：丙类
• 基本风压（50年一遇）：0.30kN/m²
• 基本雪压（100年一遇）：0.35kN/m²
• 地面粗糙度：B类
• 屋面活荷载：0.3kN/m²

制作与安装工艺

拱形屋盖的制作和安装遵循严格的工业标准：

成型工艺

成型设备安装就位，将金属平板压成直梯槽板，然后再将直梯槽板压成拱形屋盖板。通过专业的成型设备和工艺，确保每块板材的形状和精度符合设计要求。

运输与检验

• 运输防护：采取措施防止构件变形和损坏
• 安装前检查：全面检查数量、长度、角度等
• 堆放管理：堆场应事先平整夯实，并做好四周排水

吊装与安装

• 单元拼接：在地面用封边机将成型的小单元板每三块拼接成大块单元板
• 吊装就位：吊车起吊屋顶，采取有效措施确保结构稳定，防止产生过大变形
• 固定连接：屋盖板就位后，用自攻螺钉将拱脚栓接于连接角钢上

关键节点处理与约束

粮库改造项目对结构使用有明确的约束条件，确保安全性：

• 功能限制：建筑物应按设计用途使用，未经技术鉴定或设计许可，不得改变结构用途和使用环境
• 荷载限制：不得改变拱形波纹钢屋盖原设计的荷载状况、建筑功能和环境条件
• 预留件规范：凡预留洞、预埋件均应严格按照结构图并配合其他工种图纸施工，未经结构专业许可，严禁擅自留洞或事后凿洞

常见问题

为什么要将水泥预制模板改为拱形屋顶？

水泥预制模板屋顶经历了多年的风雨侵蚀，防水性能下降，存在漏水风险，威胁粮食安全。拱形屋顶采用新型防水材料，防水防潮性能更好，能有效延长粮库的使用年限。

改造过程中如何保护现有结构？

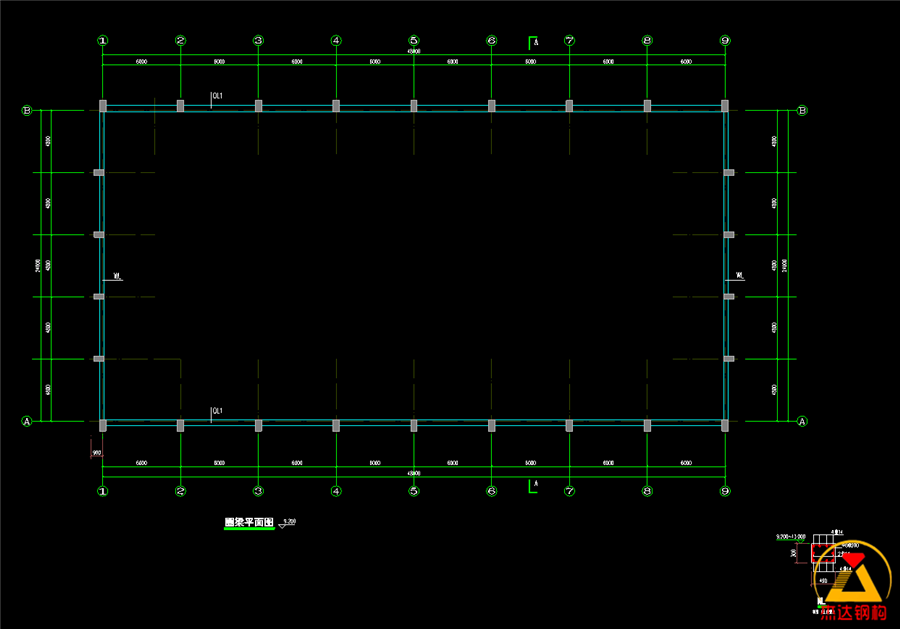

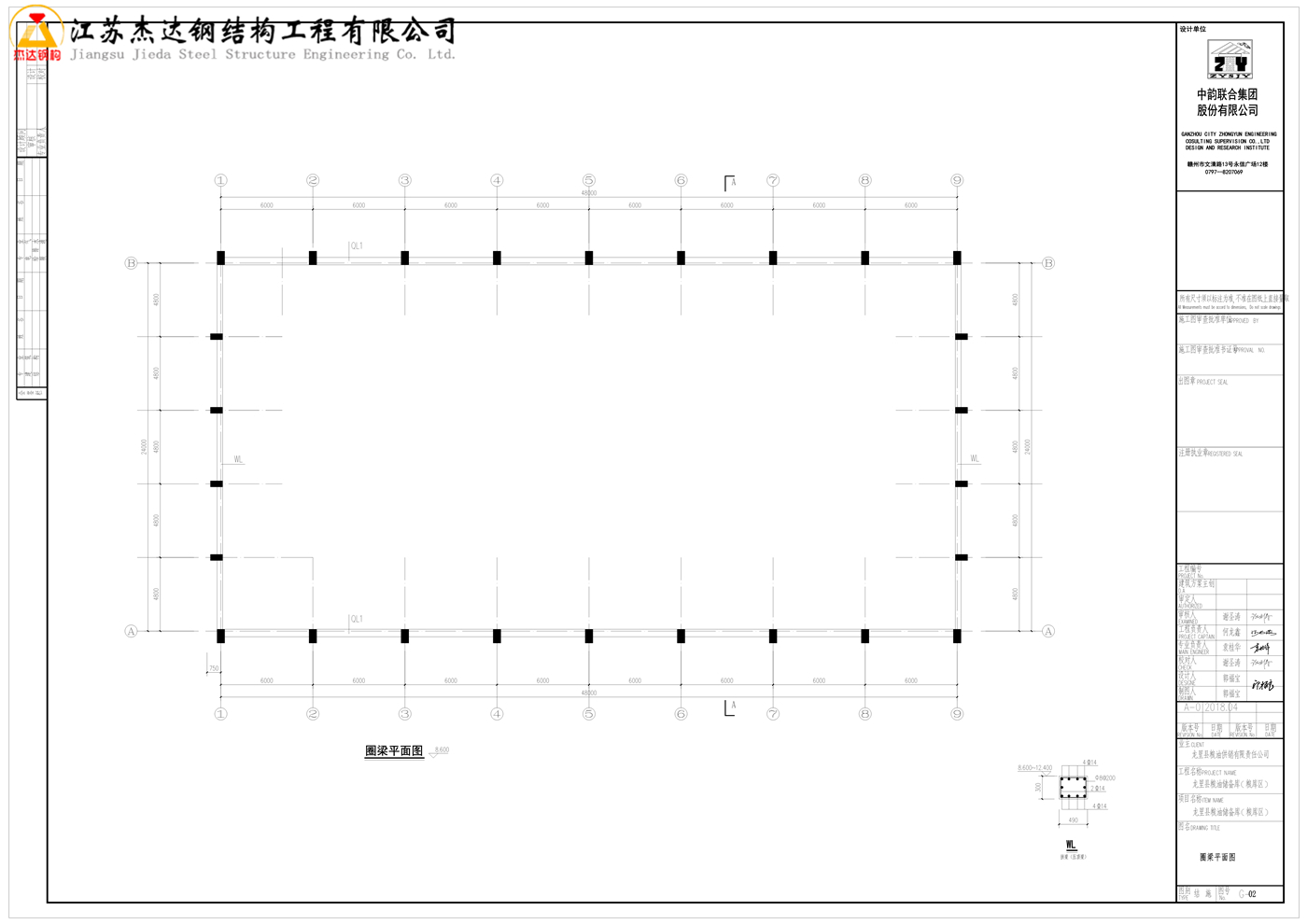

改造时采用拱脚与现有结构的连接方式，通过在原有梁柱上安装连接角钢，确保新的拱形屋顶与原结构安全连接。改造设计充分考虑了现有结构的承载能力，确保安全性。

拱形屋顶的天沟如何处理排水？

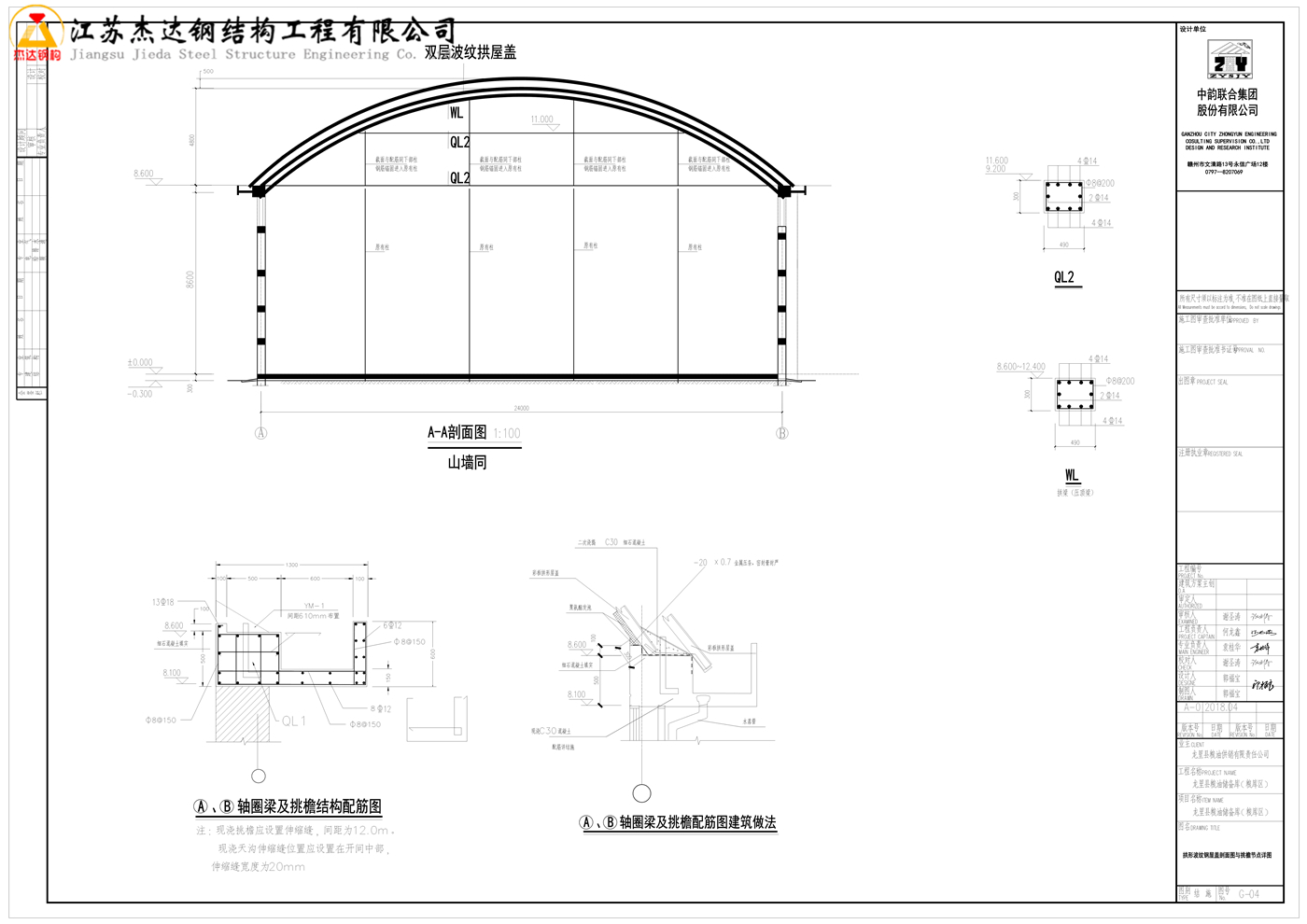

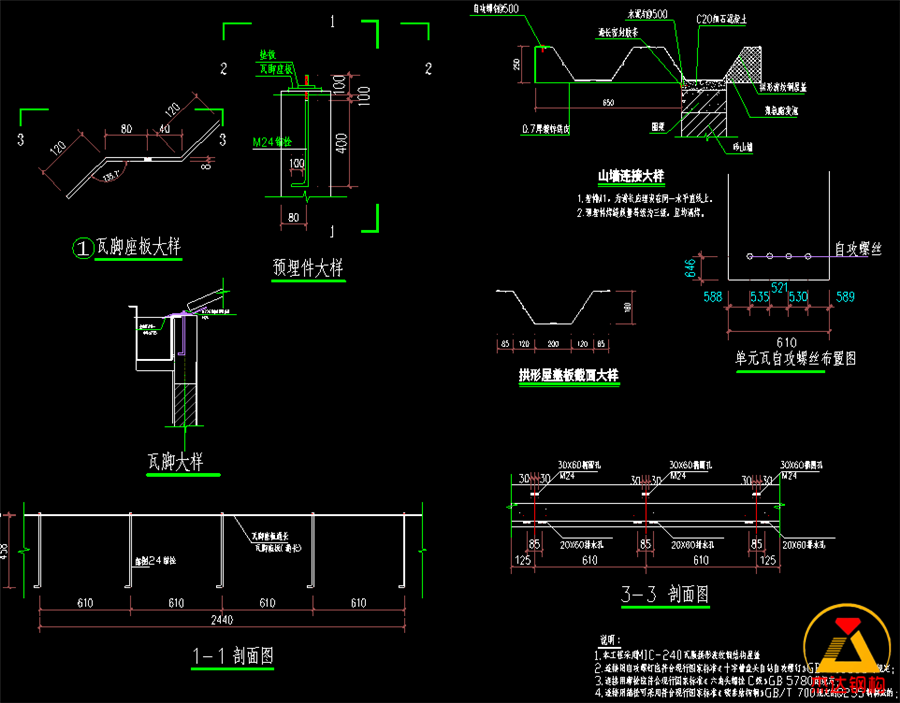

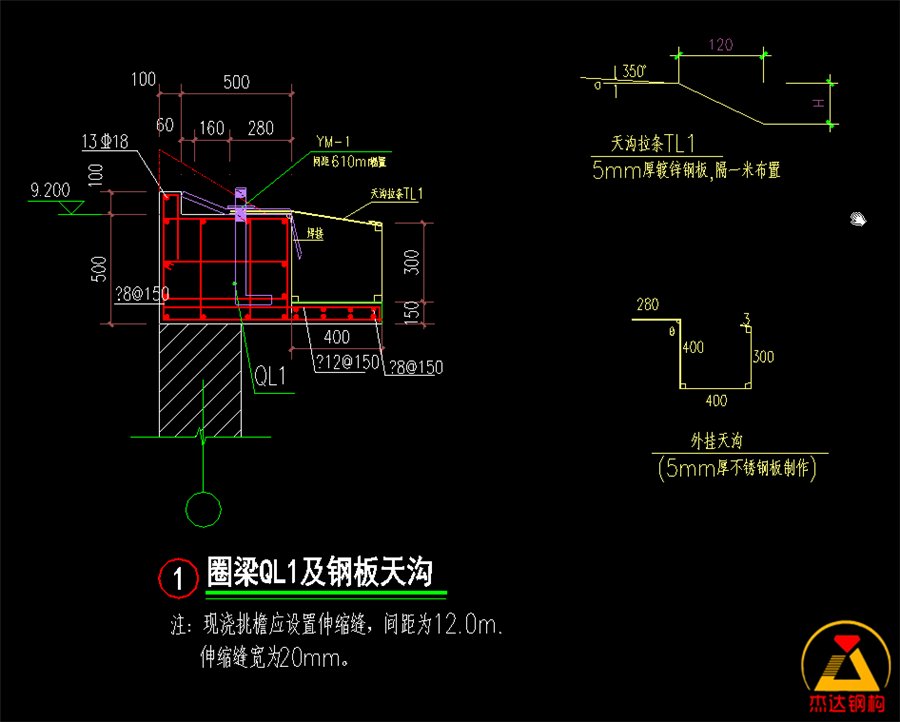

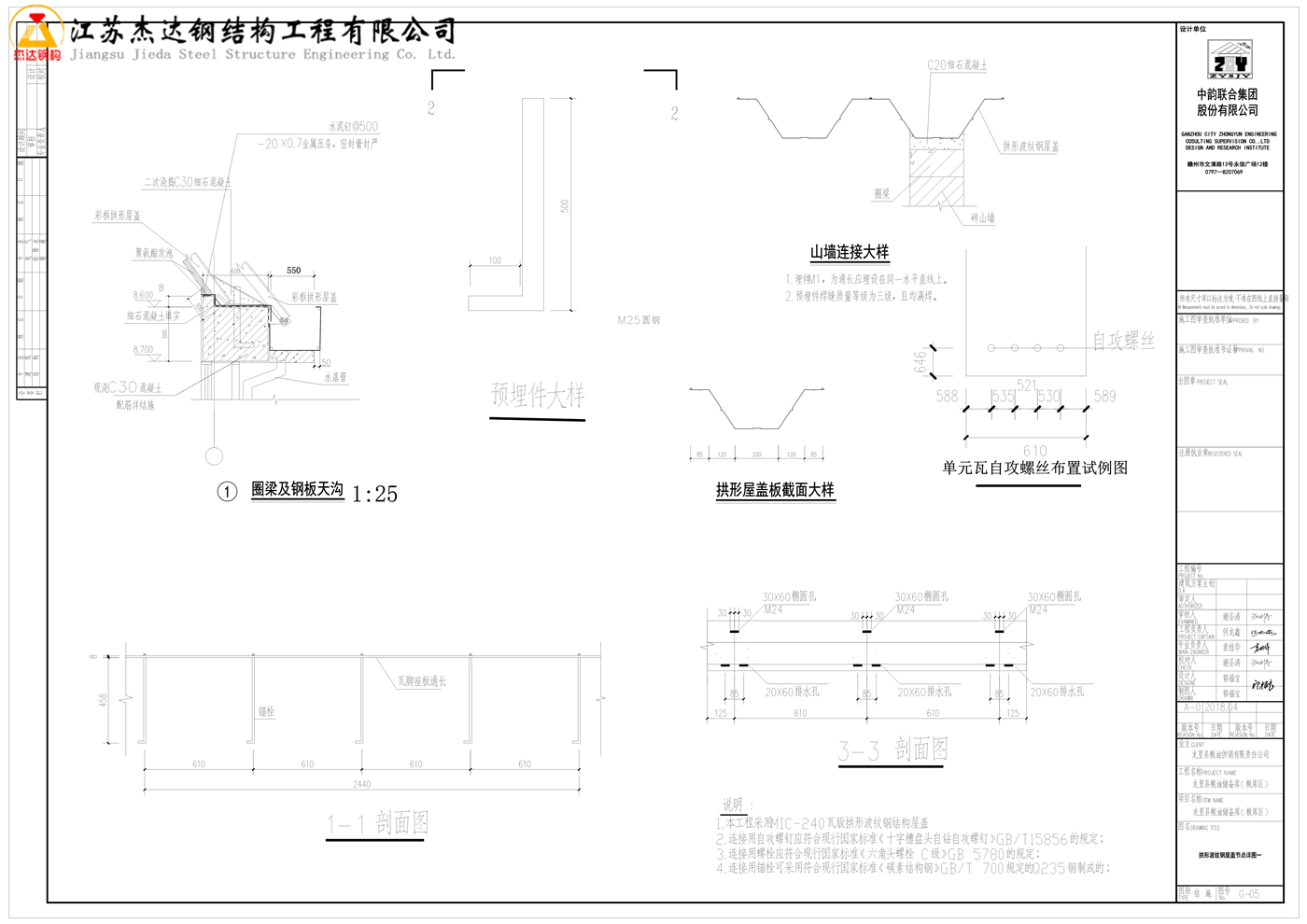

项目设计了外挂天沟，通过专业的天沟节点详图确保排水畅通。定期清理天沟，防止积水，能保证屋面的长期防水效果。

小结

贵州黔南粮库拱形屋面改造工程通过采用高强度彩色镀锌钢板、精细的连接设计、完善的环境适应性和严格的施工质量控制，成功地将老旧的预制模板屋顶升级为现代化的拱形屋面。该项目由江苏杰达钢结构工程有限公司等专业承包商实施，为地方粮食储备设施的安全和可持续发展提供了有力支撑。
