杰达钢构一句话总结:
该仓间罩棚结构形式为拱形屋顶(学名:拱形波纹钢屋盖),跨度16米,长度60米,建筑面积960平方米。图中所示金属拱形波纹屋面版型为240型,板厚1.0mm

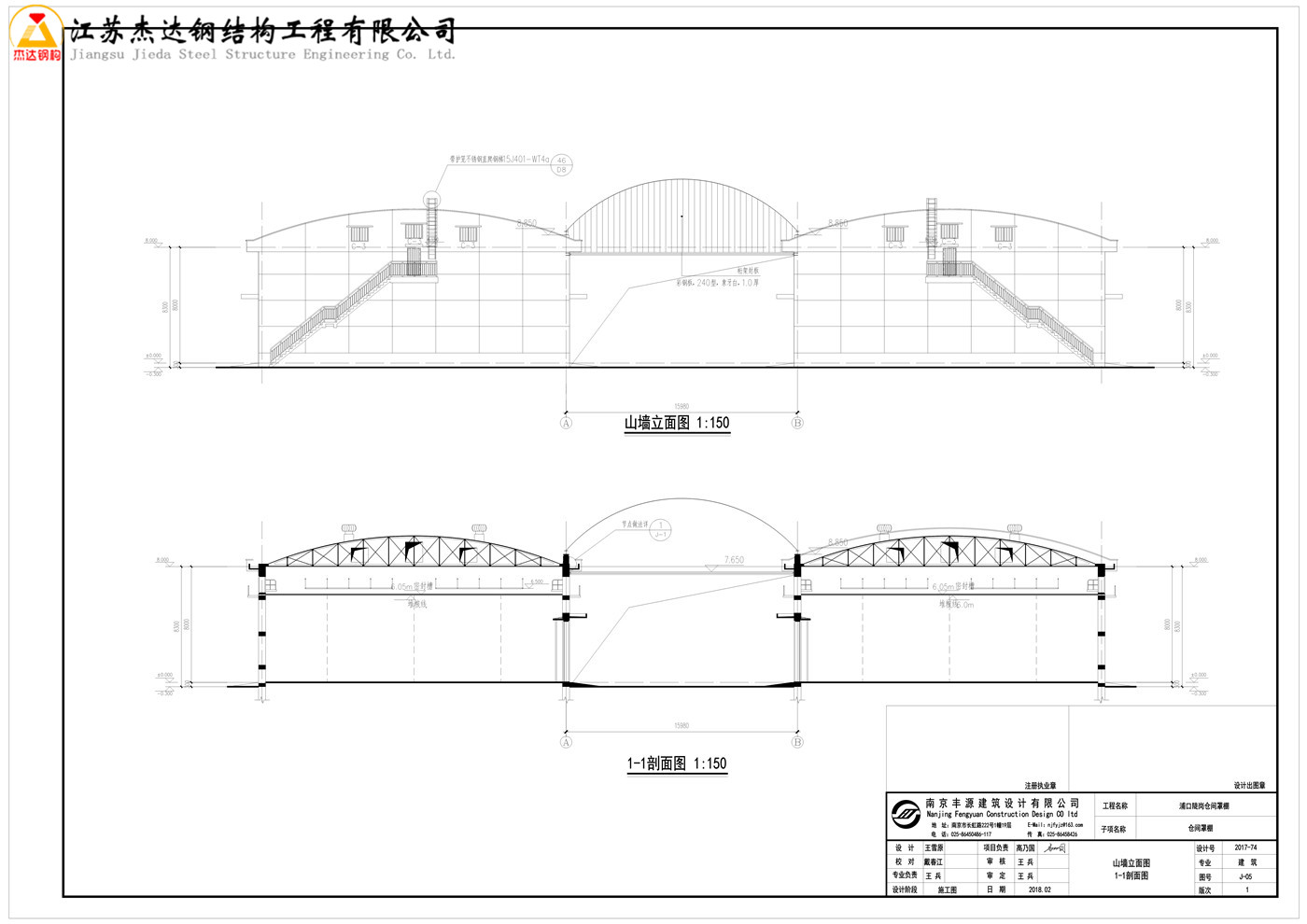

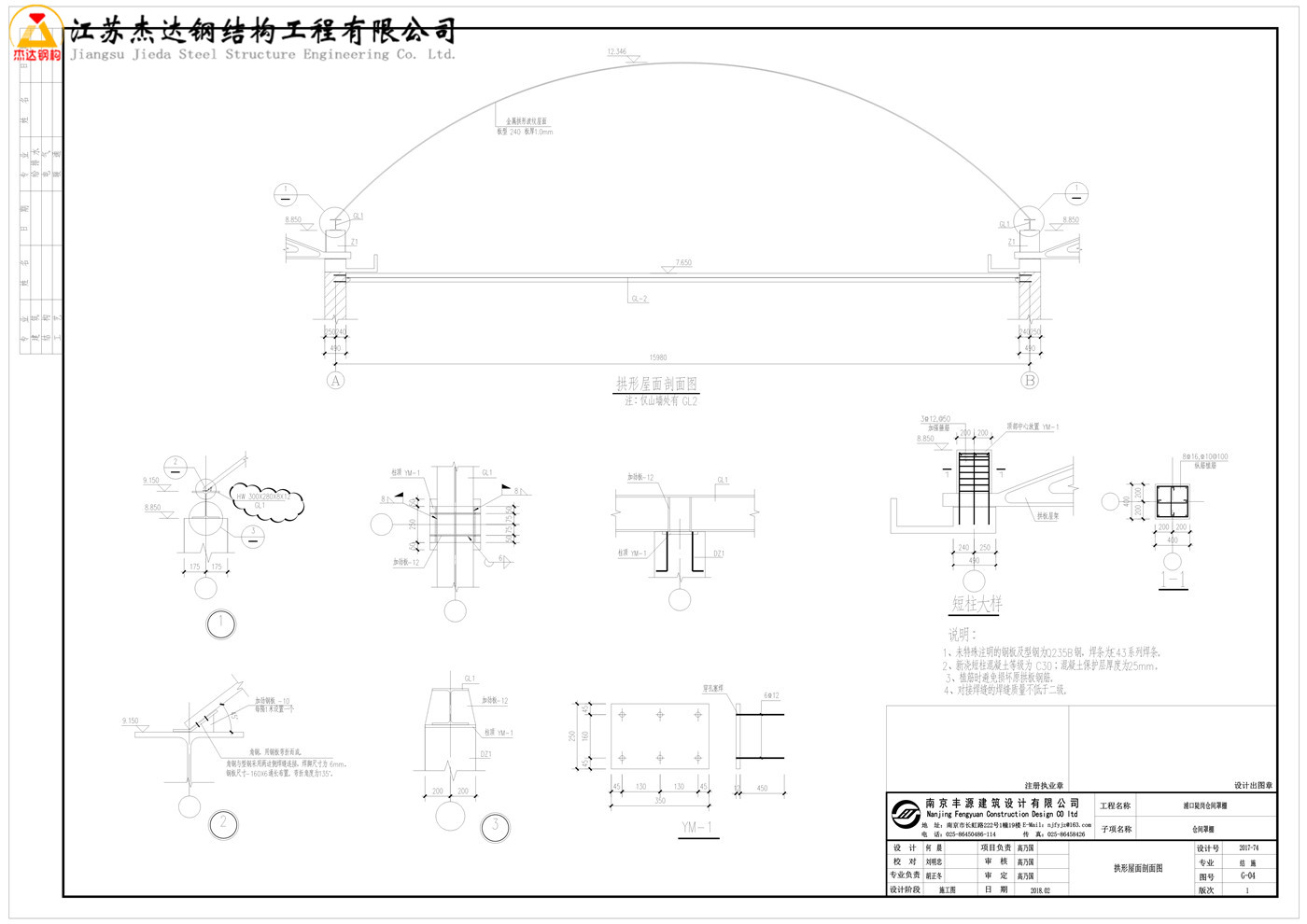

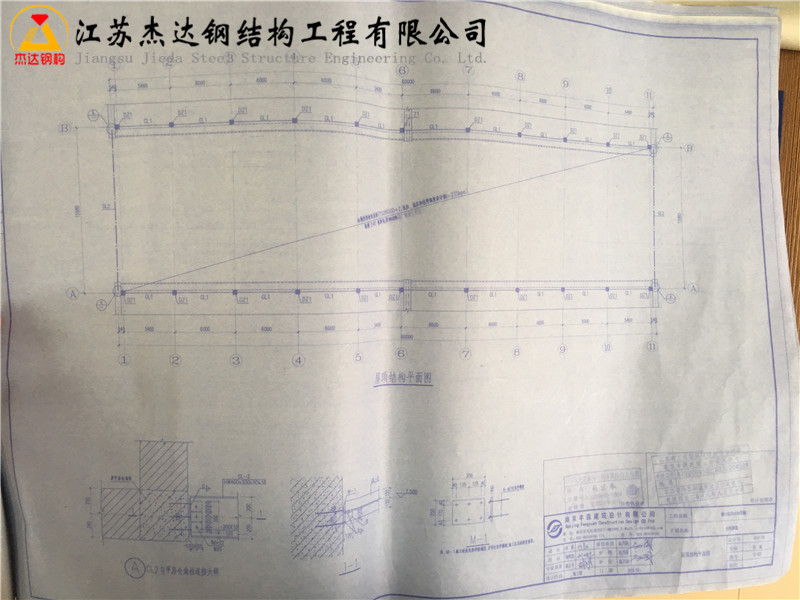

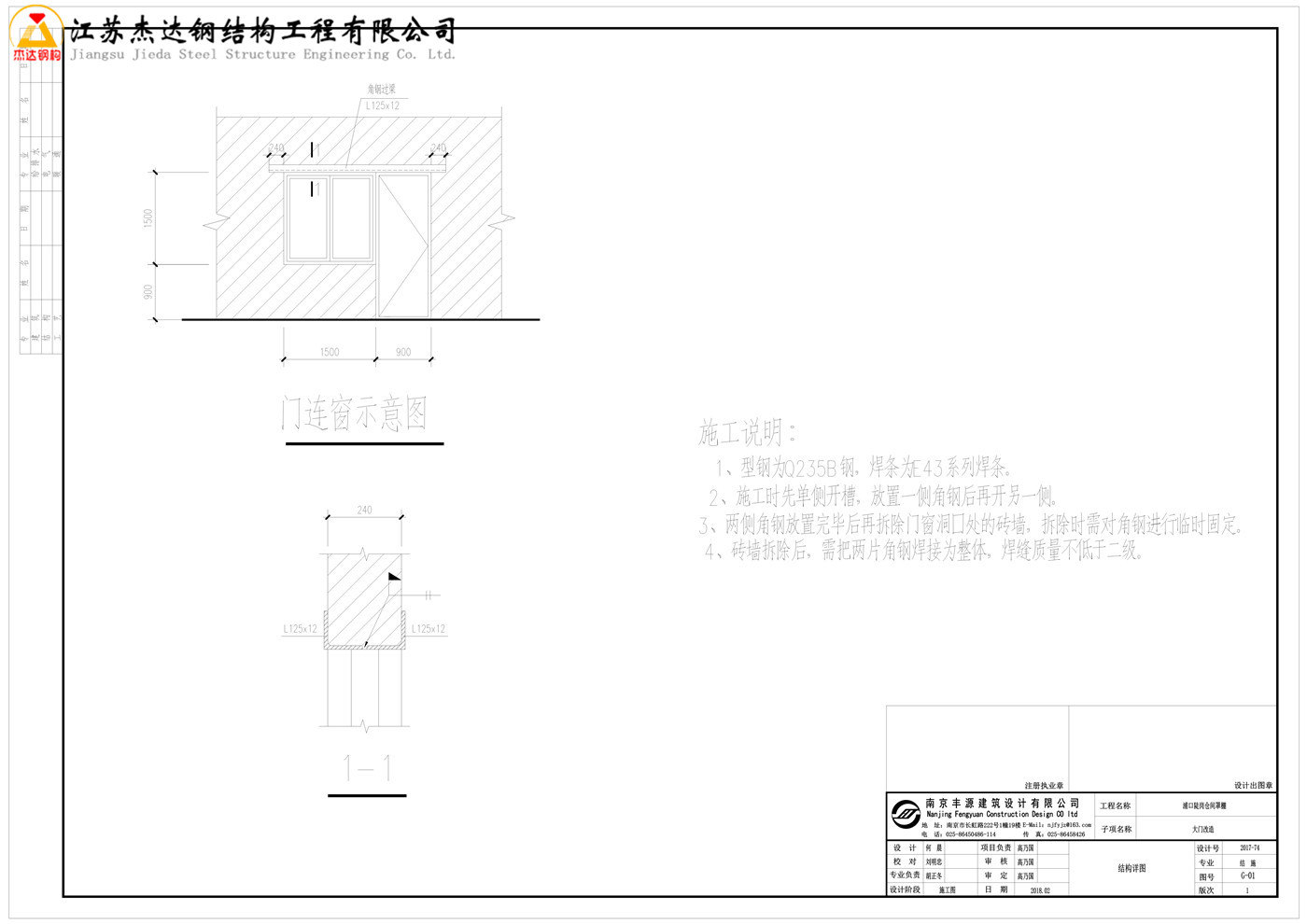

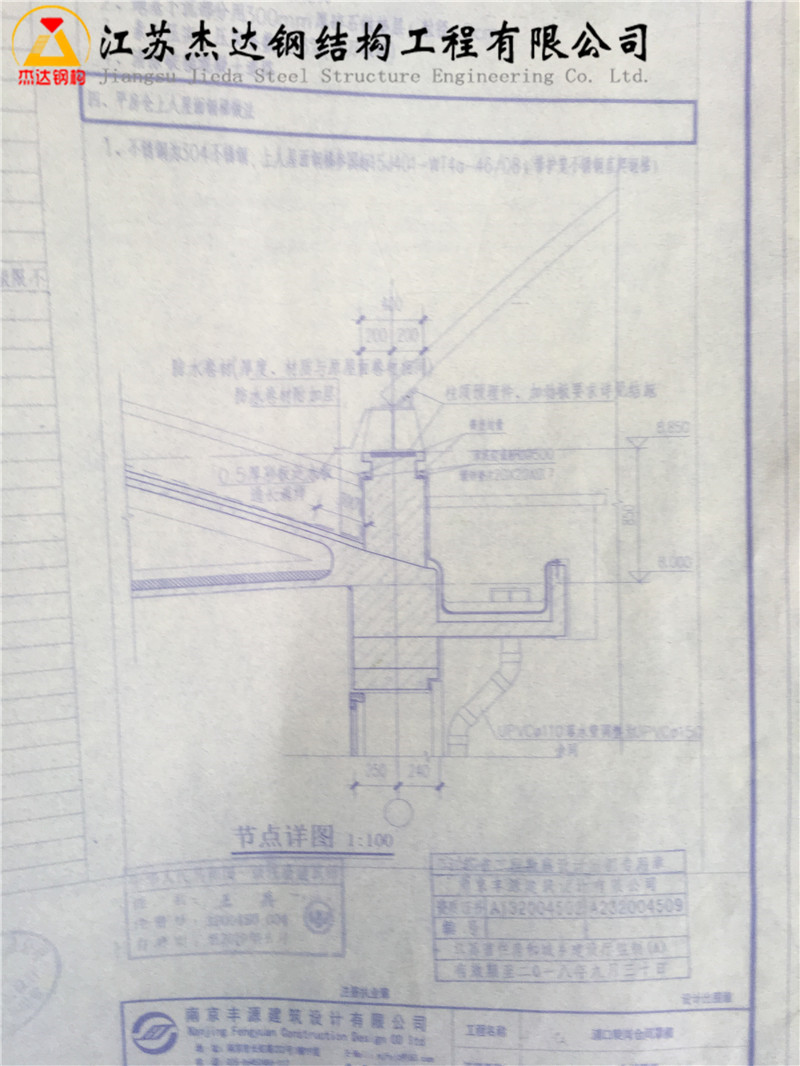

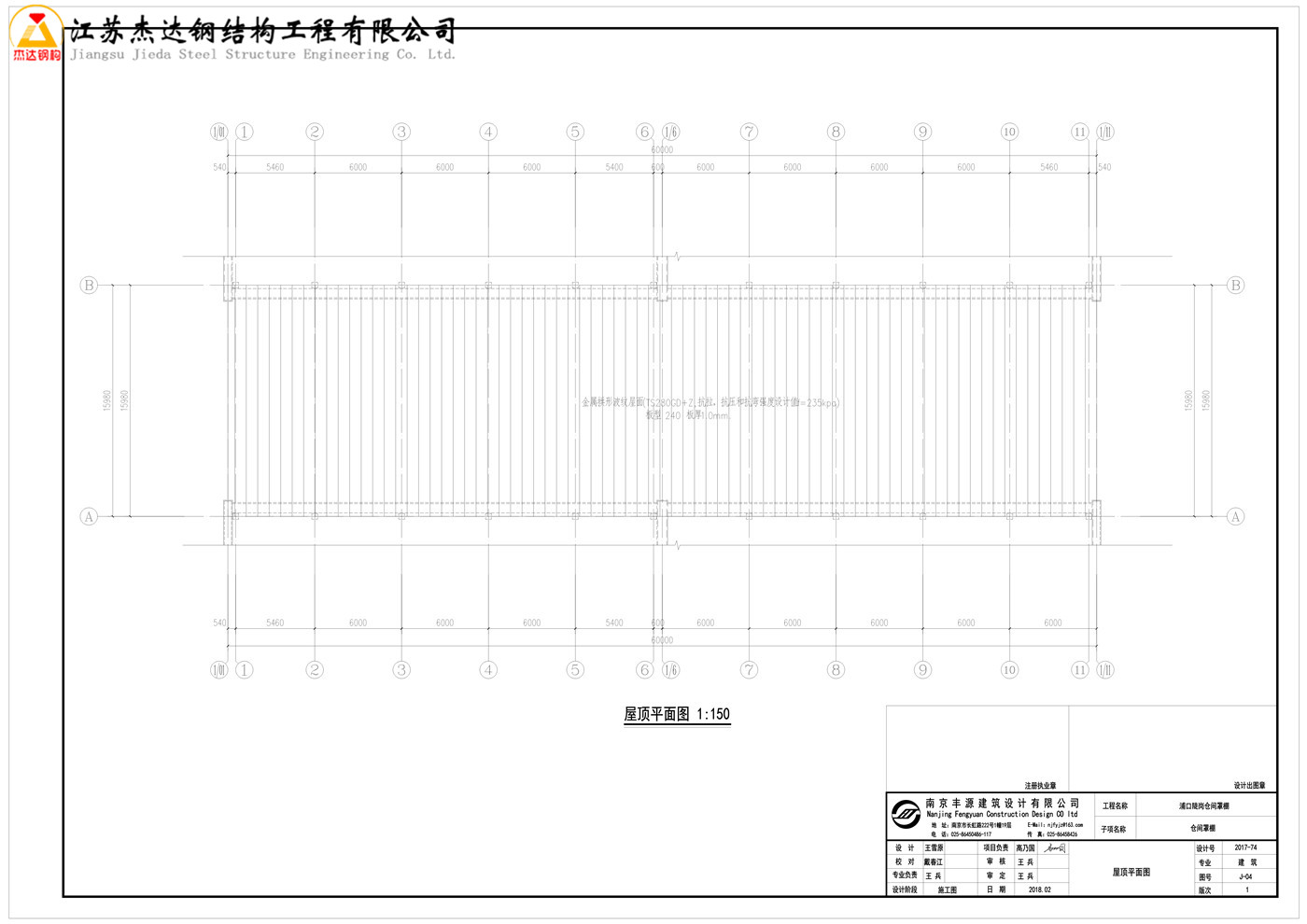

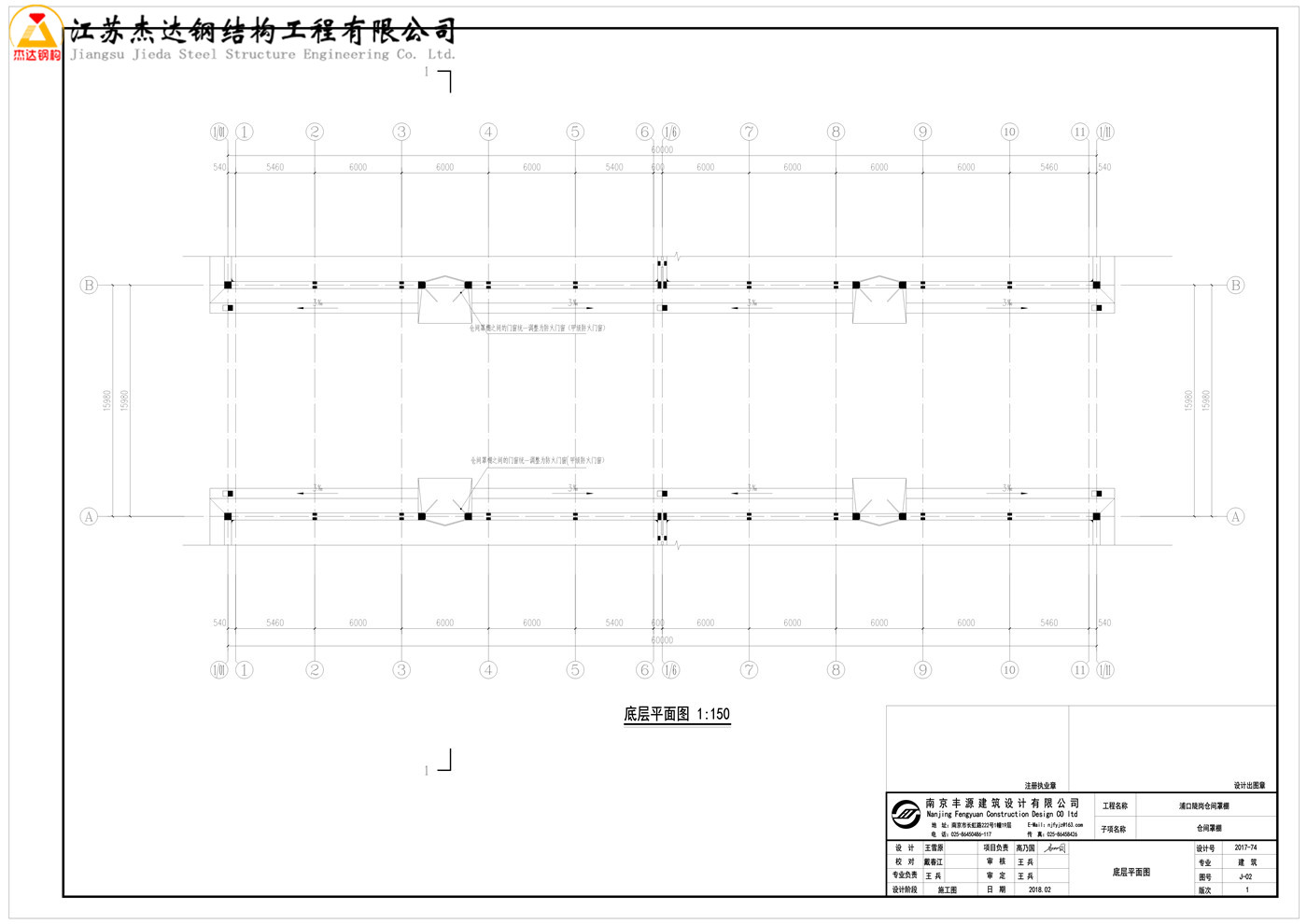

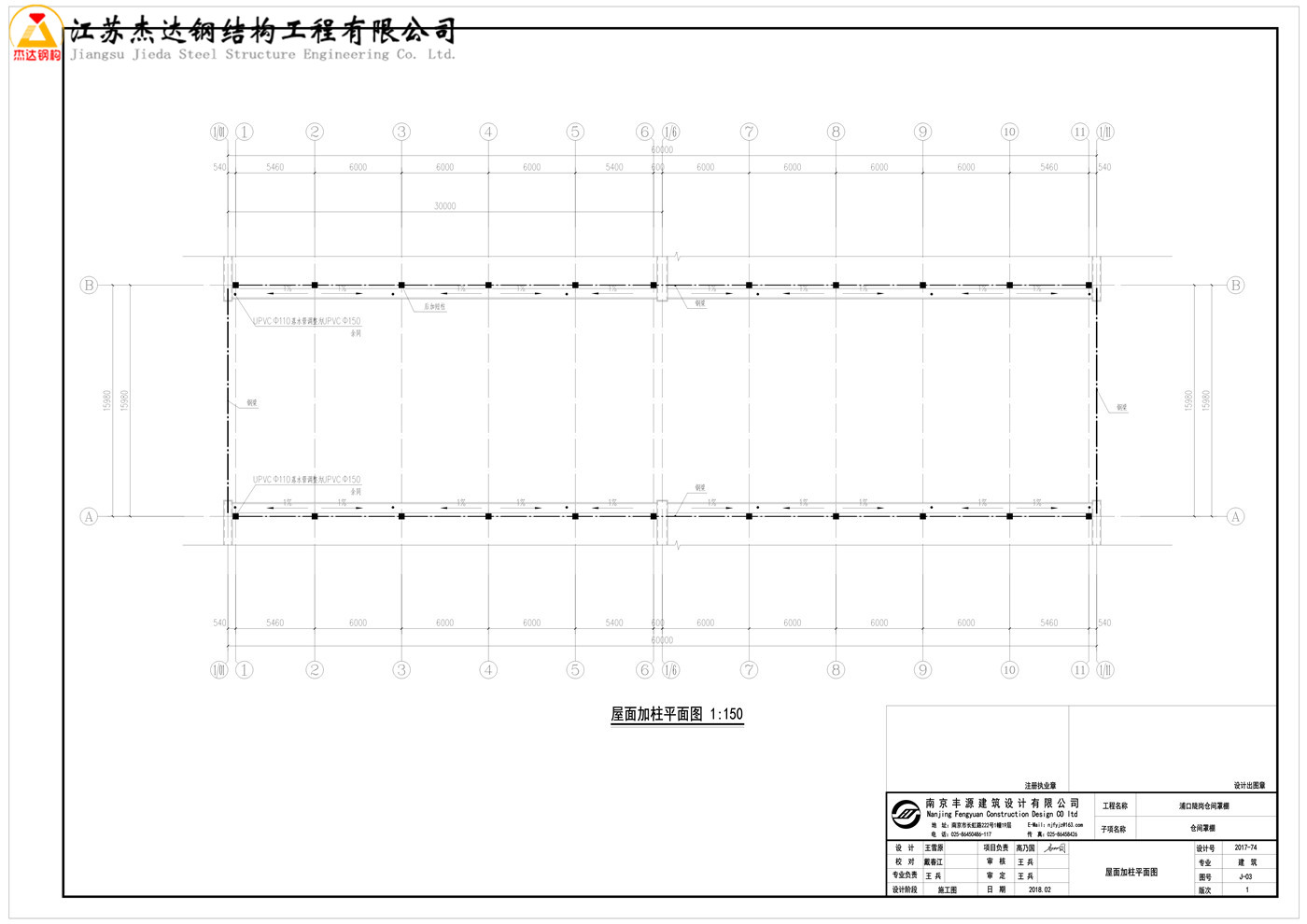

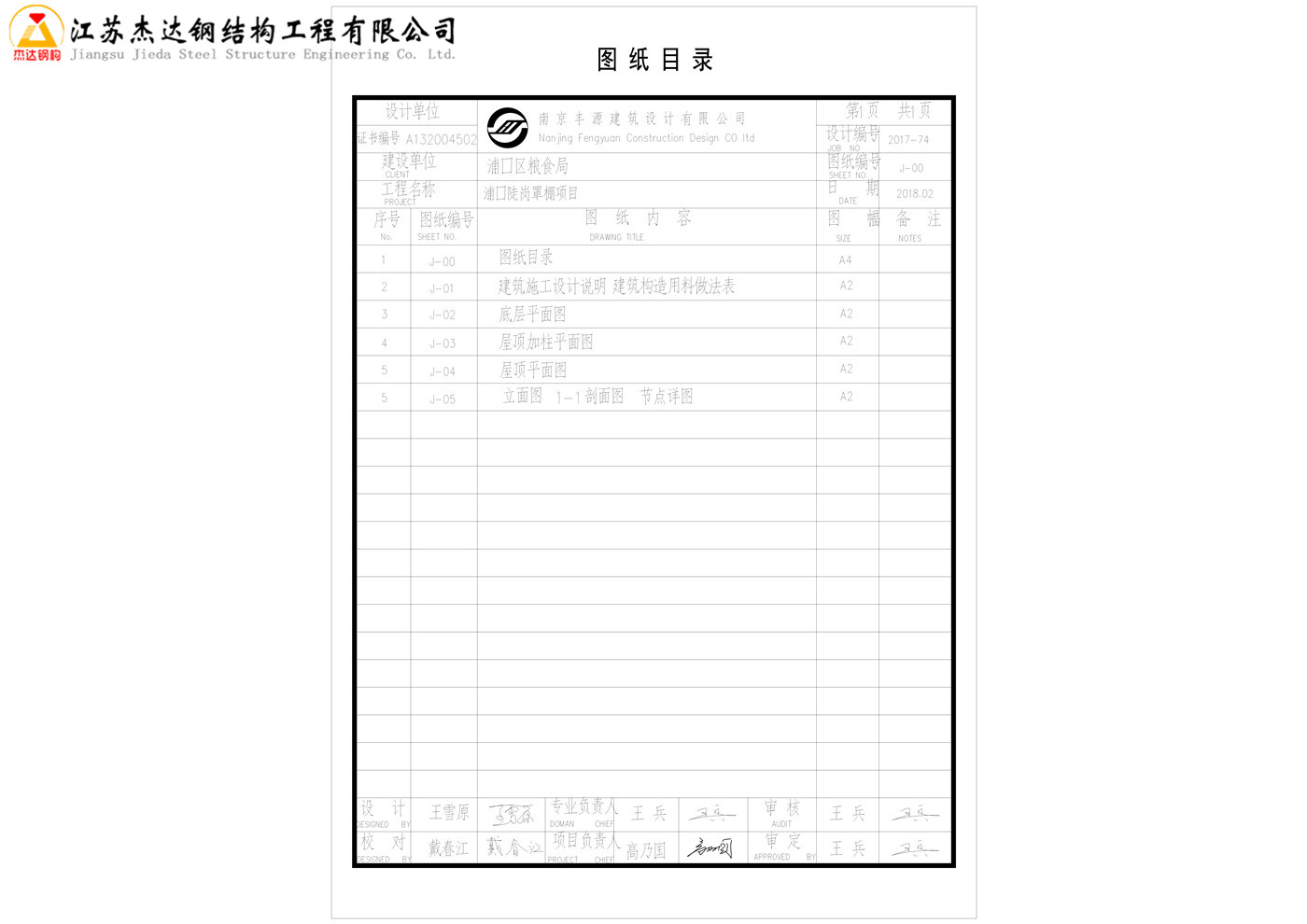

拱形屋顶CAD图纸:

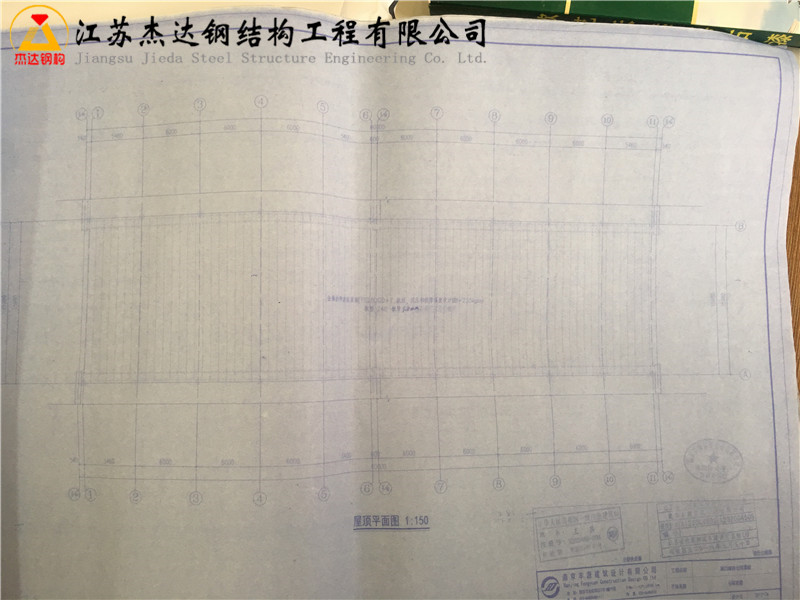

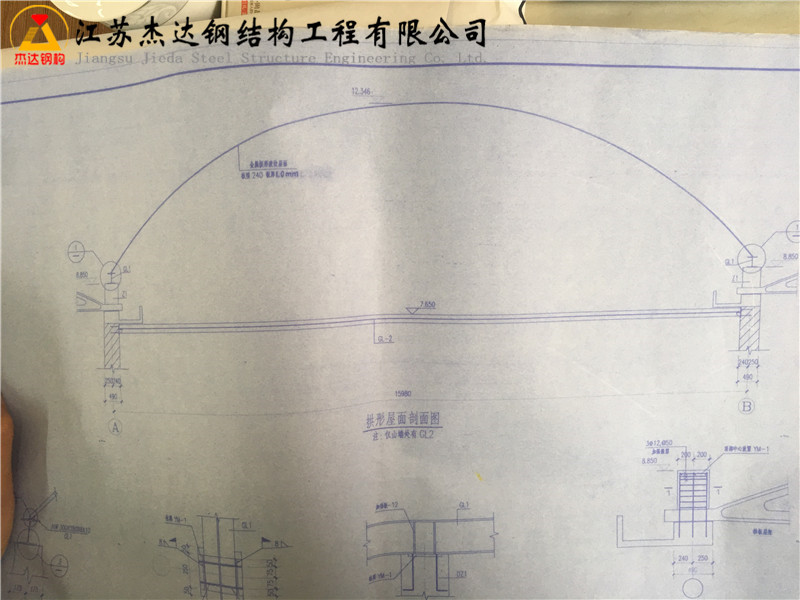

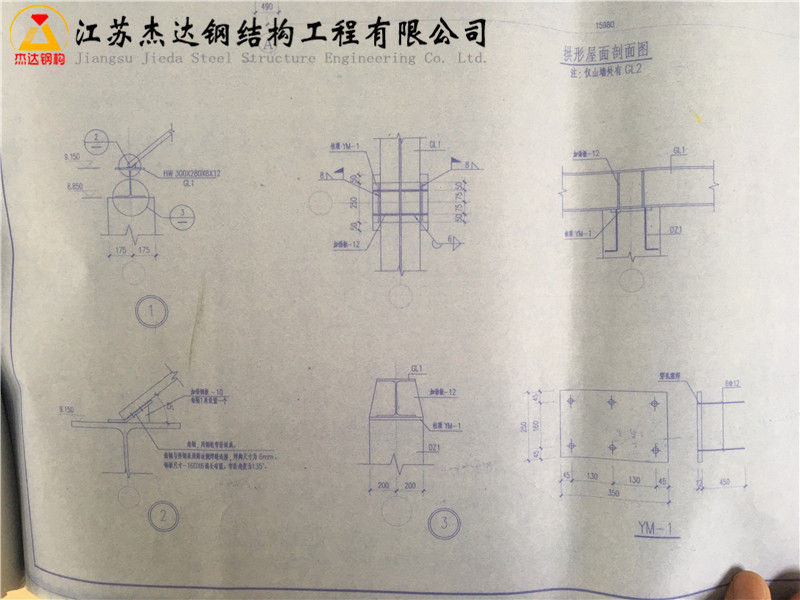

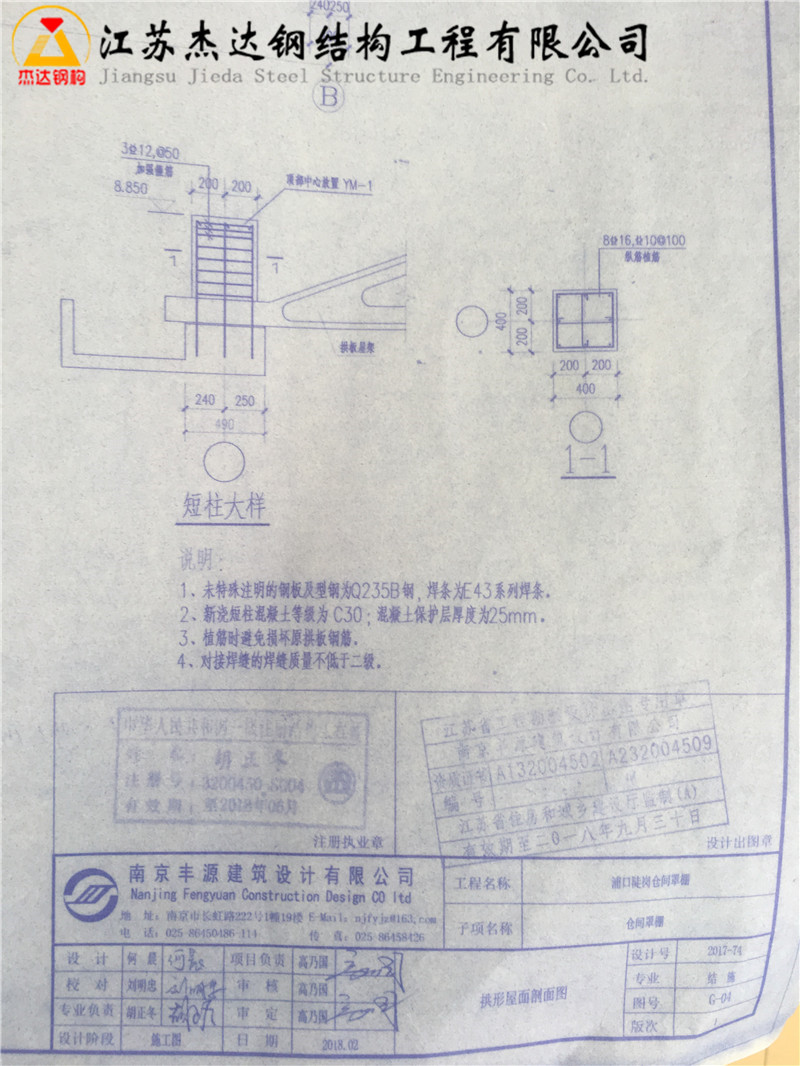

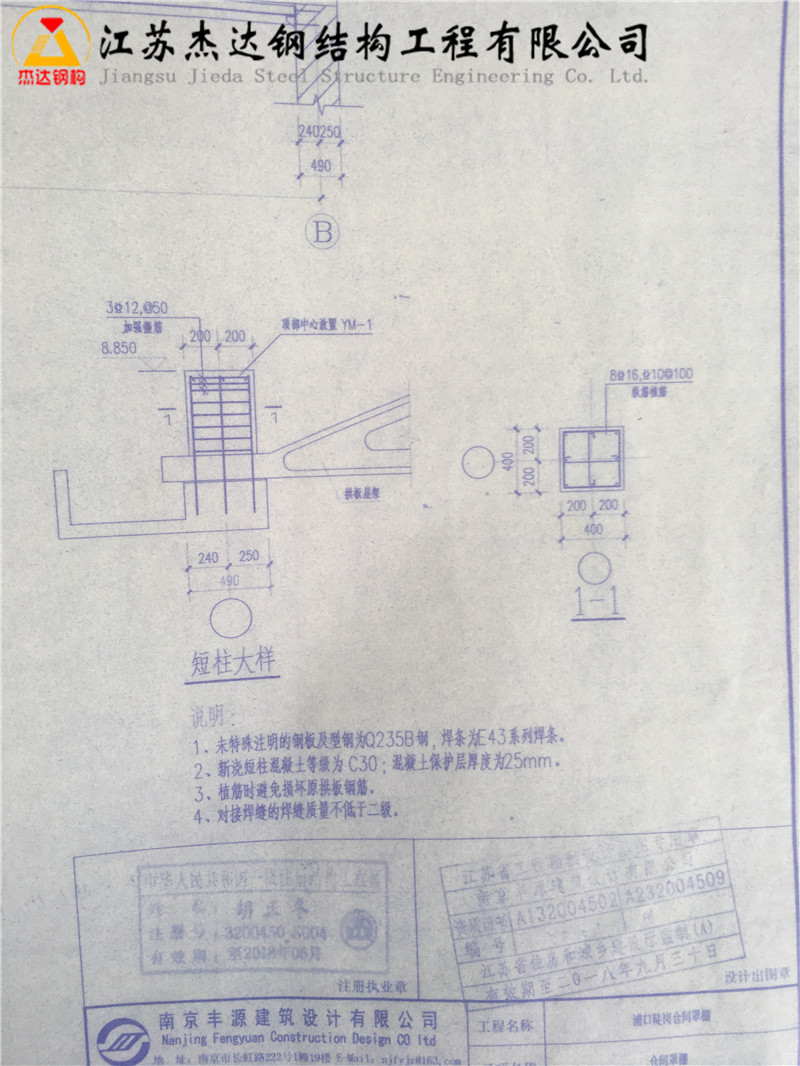

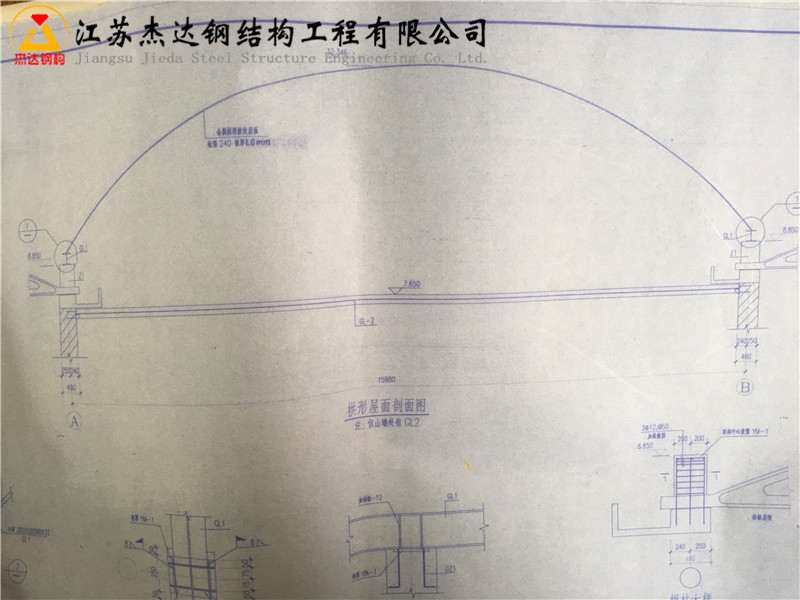

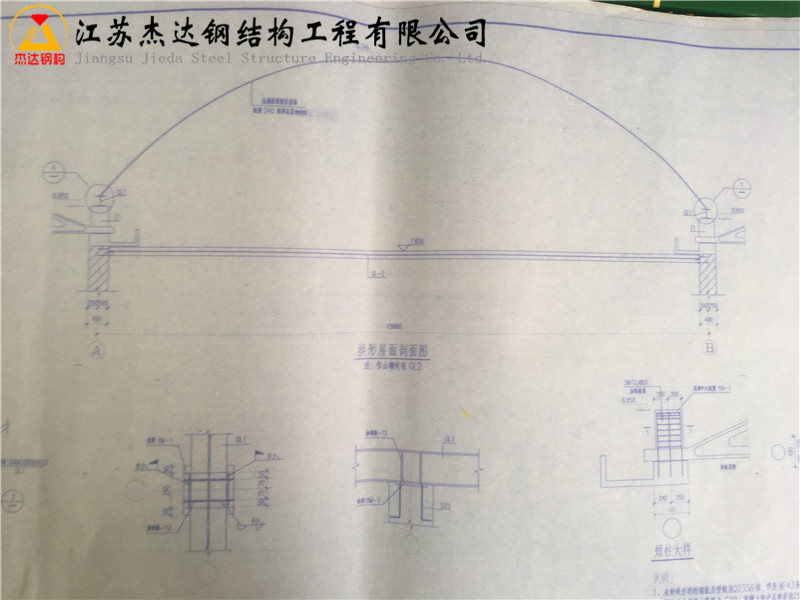

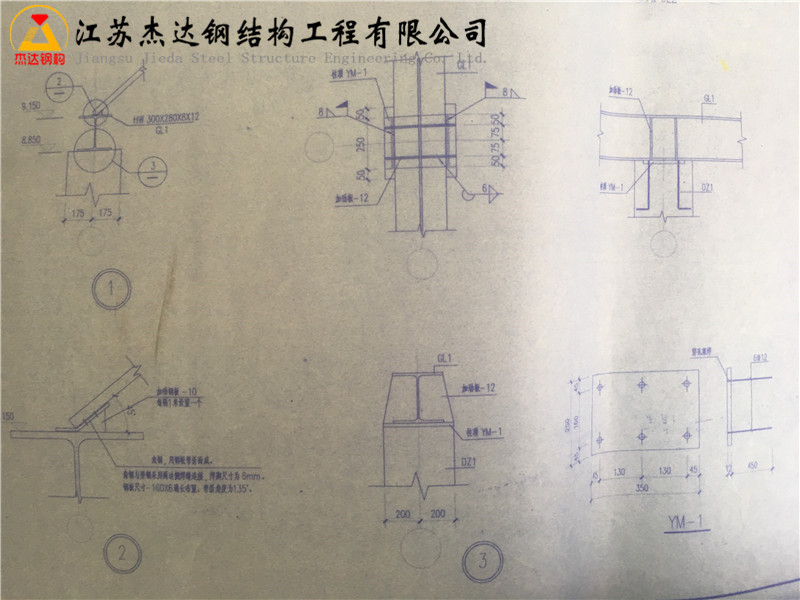

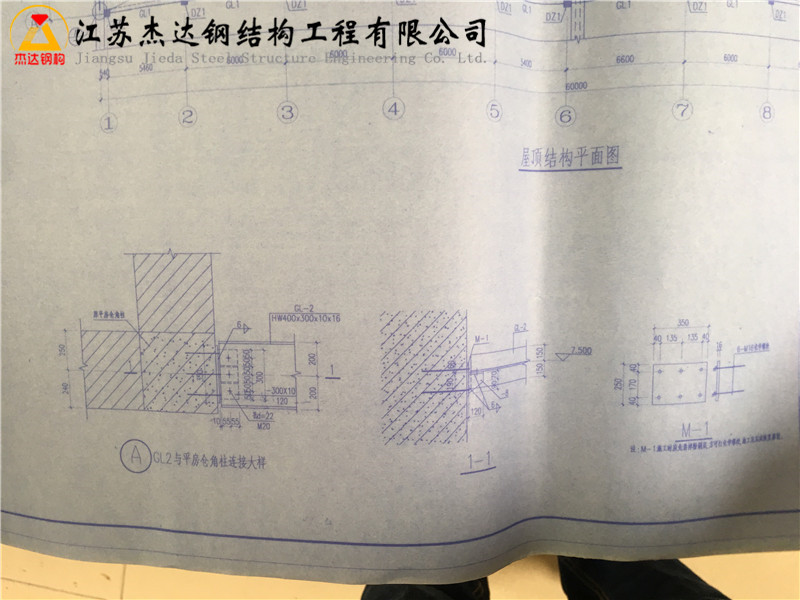

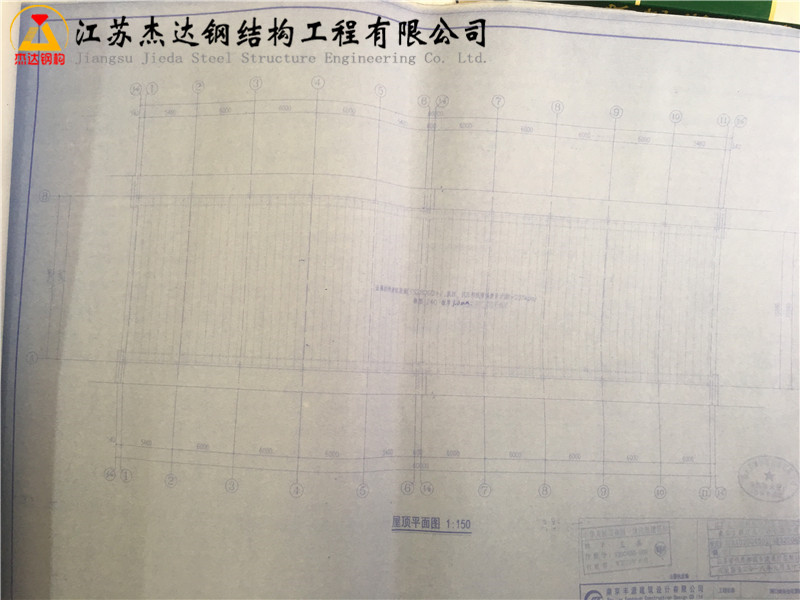

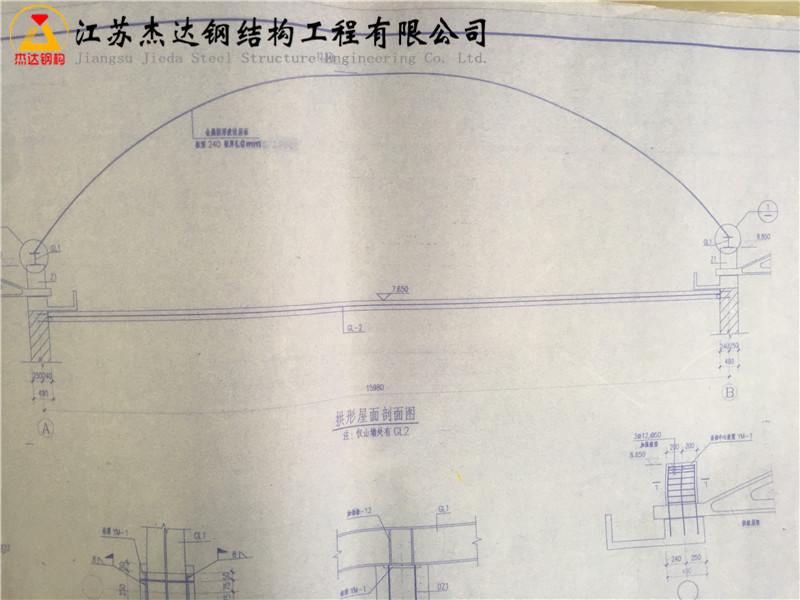

拱形屋顶蓝图:

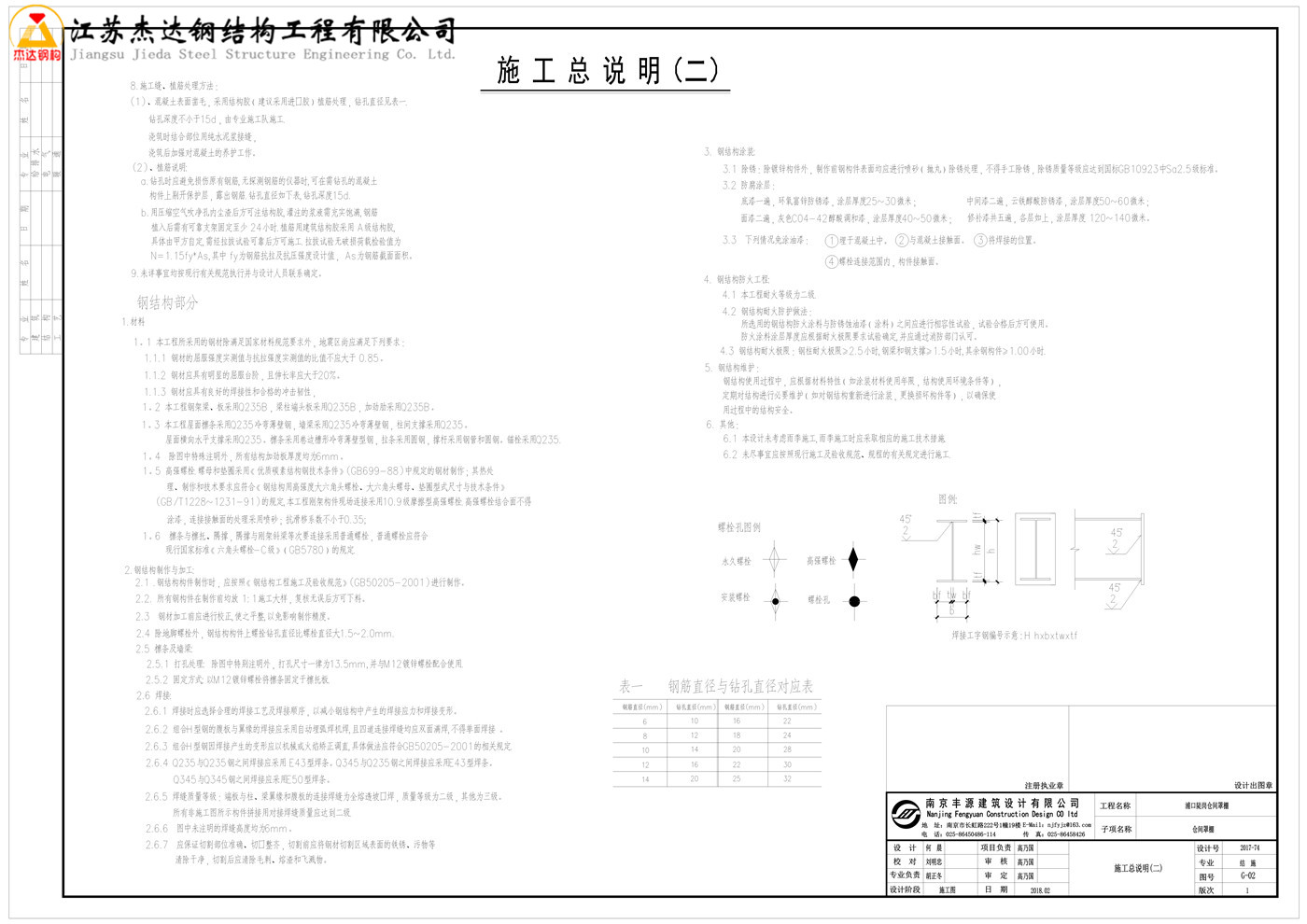

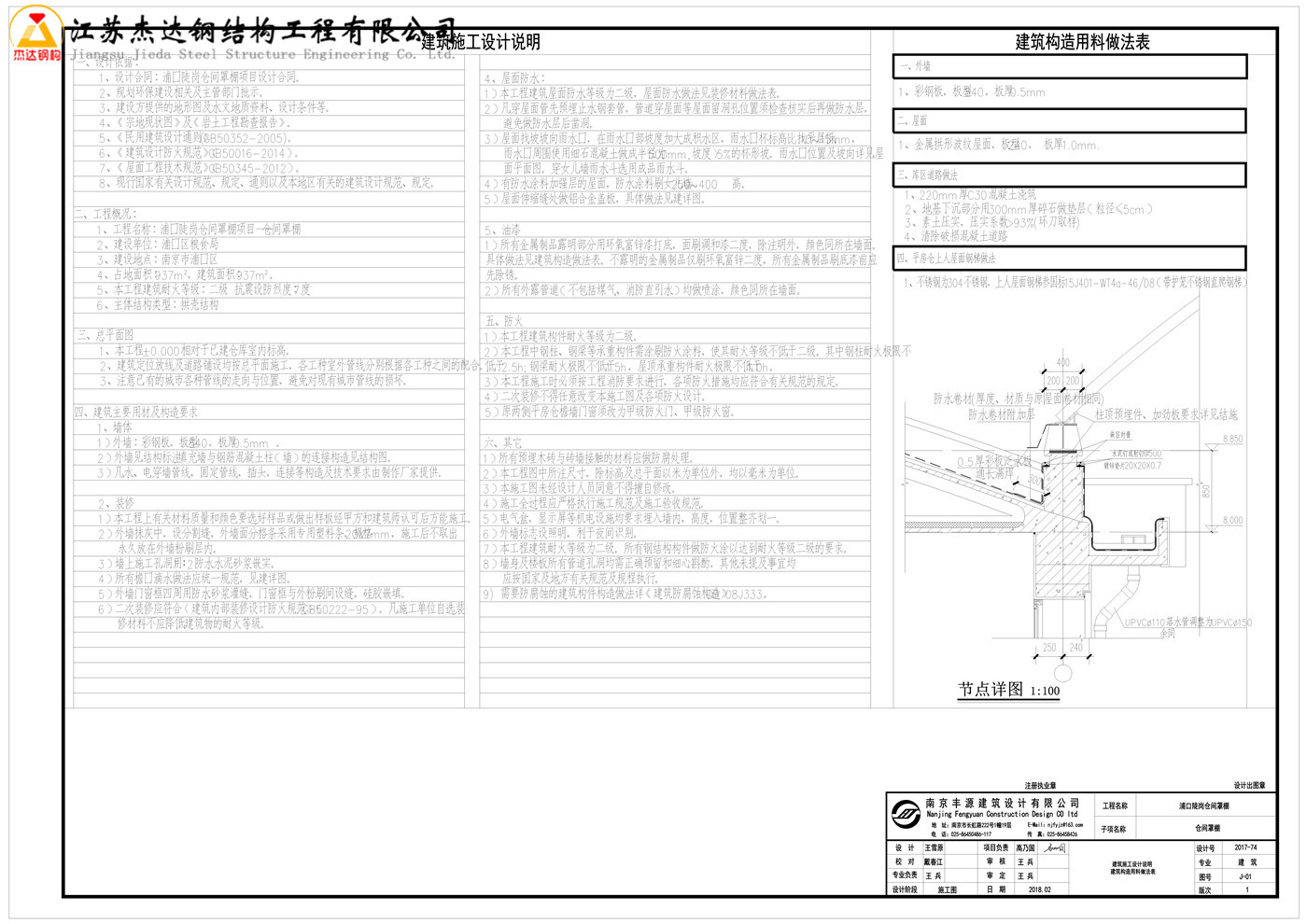

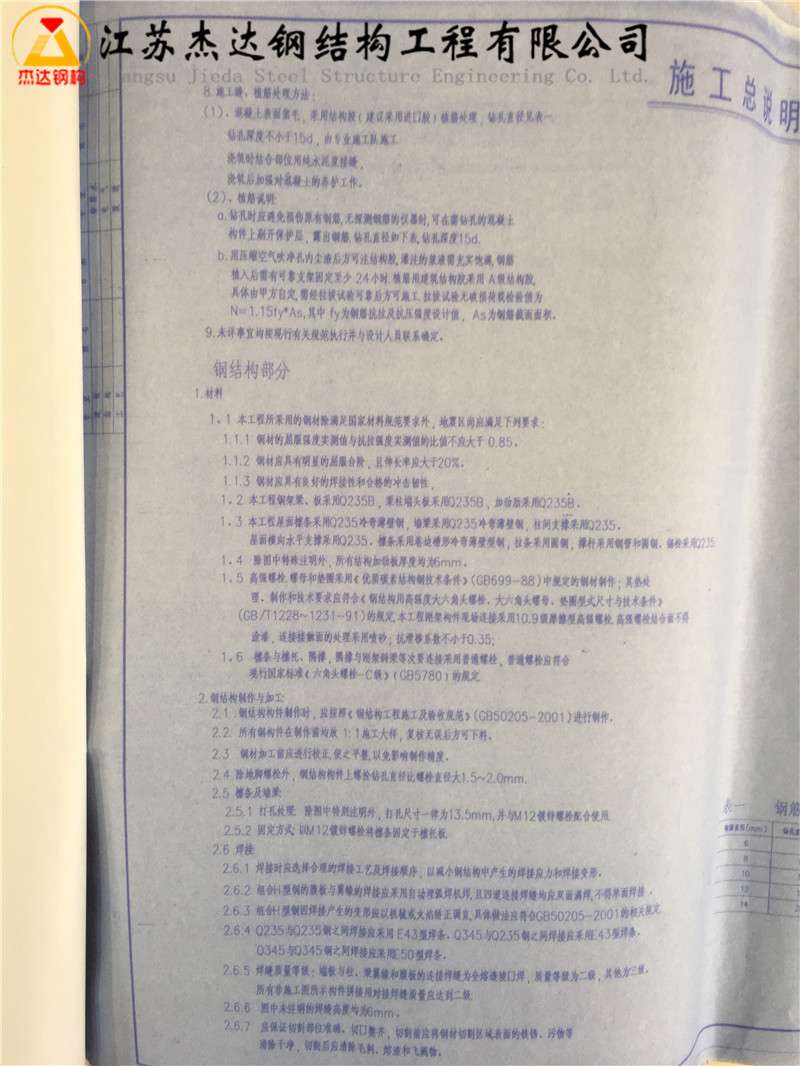

原仓间罩棚图中说明:
1.工程概况:
1)
本工程为排架结构,抗震设防烈度为7度,地震加速度为0.10g,设计地震分组为第一组,
抗震等级三级,建筑抗震设防类别为丙类,结构安全等级为二级,结构使用年限10年,建筑
防火等级为二级。
本工程未经技术鉴定或设计许可,不得改变设备的位置及结构的用途。
2)
本工程主要设计依据:
《建筑结构可靠度设计统一标准》(GB50068-2001)
《建筑结构荷载规范》(GB50009-2012)
《混凝土结构设计规范》(GB50010-2010)2015年版
《建筑抗震设计规范》(GB50011-2010)2016年版
《建筑地基基础设计规范》(GB50007-2011)
《建筑地基处理技术规范》(JGJ79-2012)
《砌体结构设计规范》(GB50003-2011)
《钢结构设计规范》(GB50017-2003)
《建筑结构制图标准》(GB/T50105-2010)
《门式刚架轻型房屋钢结构技术规范》(GB51022-2015)
3)钢梁部分采用PKPM系列软件STS“钢结构计算机辅助设计”进行上部结构计算.
4)
活荷载取值:
屋面:不上人屋面0.50KN/m%%1402%%141
基本风压:0.40KN/m2
地面粗糙度:B类
基本雪压:0.65KN/m2
5)
本工程%%P0.000相对于已建仓库室内标高。本图标高均为结构标高。图中除标高为米外,其余尺寸均为毫米。
2.基础工程:
1)
基槽开挖完毕应会同有关单位验槽.开挖过程中,如发现地基情况与勘查报告不符,应会同有关人员现场研究处理.
2)
地基开挖如遇有地表水时,一定要有降水措施,使基槽保持干燥,保证基础施工质量.
3.钢筋混凝土工程:(采用预拌混凝土)
本工程混凝土强度等级:
1)基础垫层为C15,其余均为C30.
2)钢筋混凝土不应掺加含有氯离子等对钢筋有腐蚀作用的外加剂。
3)钢筋
用%%130表示(HPB300)级钢筋其抗拉及抗压强度设计值为270N/mm%%1402.
用%%132表示(HRB400)级钢筋其抗拉及抗压强度设计值为360N/mm%%1402.
钢筋的强度标准值应具有不小于95%%%的保证率,且钢筋在最大拉力下的总伸长率实测值不应小于9%%%。HPB300级钢筋在最大拉力下的总伸长率实测值不应小于10%%%。
当需要以强度等级较高的钢筋替代原设计中的纵向受力钢筋时,应按照钢筋承载力设计值相等的原则换算,并应满足最小配筋率,抗裂验算等要求。
HPB300级钢筋采用E43型焊条进行焊接,HRB400级钢筋采用E55型焊
条进行焊接,钢筋焊接接头的类型和质量应符合国家现行标准《混凝土结构工程施
工验收规范》的要求。
4)混凝土保护层厚度(mm)
结构所处环境类别:上部结构为一类,%%P0.000以下为二b类.保护层厚度:梁、柱为30,基础为40。
5)钢筋接头形式及要求:
(1)柱主筋采用直螺纹机械连接接头,其余构件当受力钢筋直径≥22时,应采用直螺纹机械连接接头,当受力钢筋直径<22时,可采用绑扎连接接头。
(2)接头位置宜设置在受力较小处,在同一根钢筋上宜少设接头。
(3)受力钢筋接头的位置应相互错开,当采用机械接头时,在任一35d且不小于500mm
区段内,和当采用绑扎搭接接头时,在任一1.3倍搭接长度的区段内,有接头的受力钢
筋截面面积占受力钢筋总截面面积的百分率应符合下表要求:
(4).纵向钢筋的锚固长度、搭接长度:参见图集16G101-1.
(5).设备预埋件配合工艺图选用。
4.钢筋混凝土梁:
(1)梁内箍筋除单肢箍外,其余采用封闭形式,并作成135度,纵向钢筋为多排时,
应增加直线段弯钩在两排或三排钢筋以下弯折。
(2)梁内第一根箍筋距柱边或梁边50mm起。
(3)主梁内在次梁作用处,箍筋应贯通布置,凡未在次梁两侧注明箍筋者,均在
次梁两侧各设3组箍筋,箍筋肢数、直径同梁箍筋,间距50mm。次梁吊筋在梁配
筋图中表示。
(4)主次梁高度相同时,次梁的下部纵向钢筋应置于主梁下部纵向钢筋之上。
(5)梁的纵向钢筋需要设置接头时,底部钢筋应在距支座1/3跨度范围内接头,
上部钢筋应在跨中1/3跨度范围内接头。同一接头范围内的接头数量不应超过总
钢筋数量的50%。
5.砌体工程:(采用预拌砂浆,砂浆选用参见《预拌砂浆技术规程》JGJ/T223-2010)
3
1)
材料:(砖的容重不应大于19kN/m)
-0.150以下墙用Mb7.5水泥砂浆,砖为MU15煤矸石烧结普通砖,墙厚240
-0.150以上墙用M5混合砂浆,砖为MU10KP1型煤矸石烧结多孔砖,墙厚240
6.按照电气工种的要求防雷接地引下点柱中两根对角主筋必须防雷接地引下点柱中两根对角主筋必须焊接,
并且必须与防雷接地引下点柱中接地钢筋焊接连通。
8.施工缝、植筋处理方法:
(1)、混凝土表面凿毛,采用结构胶(建议采用进口胶)植筋处理,钻孔直径见表一.
钻孔深度不小于15d,由专业施工队施工.
浇筑时结合部位用纯水泥浆接缝,
浇筑后加强对混凝土的养护工作。
(2)、植筋说明:
a.钻孔时应避免损伤原有钢筋,无探测钢筋的仪器时,可在需钻孔的混凝土构件上剔开保护层,露出钢筋.钻孔直径如下表,钻孔深度15d.b.用压缩空气吹净孔内尘渣后方可注结构胶,灌注的浆液需充实饱满,钢筋植入后需有可靠支架固定至少24小时.植筋用建筑结构胶采用A级结构胶,具体由甲方自定,需经拉拔试验可靠后方可施工.拉拔试验无破损荷载检验值为N=1.15fy*As,其中fy为钢筋抗拉及抗压强度设计值,As为钢筋截面面积。
9.未详事宜均按现行有关规范执行并与设计人员联系确定。
钢结构部分
1.材料
1。1本工程所采用的钢材除满足国家材料规范要求外,地震区尚应满足下列要求:
1.1.1钢材的屈服强度实测值与抗拉强度实测值的比值不应大于0.85。
1.1.2钢材应具有明显的屈服台阶,且伸长率应大于20%。
1.1.3钢材应具有良好的焊接性和合格的冲击韧性,
1。2本工程钢架梁、板采用Q235B,梁柱端头板采用Q235B,加劲肋采用Q235B。
1。3本工程屋面檩条采用Q235冷弯薄壁钢,墙梁采用Q235冷弯薄壁钢,柱间支撑采用Q235。屋面横向水平支撑采用Q235。檩条采用卷边槽形冷弯薄壁型钢,拉条采用圆钢,撑杆采用钢管和圆钢。锚栓采用Q235.
1。4除图中特殊注明外,所有结构加劲板厚度均为6mm。
1。5高强螺栓.螺母和垫圈采用《优质碳素结构钢技术条件》(GB699-88)中规定的钢材制作;其热处理、制作和技术要求应符合《钢结构用高强度大六角头螺栓、大六角头螺母、垫圈型式尺寸与技术条件》(GB/T1228~1231-91)的规定,本工程刚架构件现场连接采用10.9级摩擦型高强螺栓.高强螺栓结合面不得涂漆,连接接触面的处理采用喷砂;抗滑移系数不小于0.35;
1。6檩条与檩托、隅撑,隅撑与刚架斜梁等次要连接采用普通螺栓,普通螺栓应符合
现行国家标准《六角头螺栓-C级》(GB5780)的规定.
2.钢结构制作与加工:
2.1.钢结构构件制作时,应按照《钢结构工程施工及验收规范》(GB50205-2001)进行制作。
2.2.所有钢构件在制作前均放1:1施工大样,复核无误后方可下料。
2.3钢材加工前应进行校正,使之平整,以免影响制作精度。
2.4除地脚螺栓外,钢结构构件上螺拴钻孔直径比螺栓直径大1.5~2.0mm.
2.5檩条及墙梁:
2.5.1打孔处理:除图中特别注明外,打孔尺寸一律为13.5mm,并与M12镀锌螺栓配合使用.
2.5.2固定方式:以M12镀锌螺栓将檩条固定于檩托板.
2.6焊接:
2.6.1焊接时应选择合理的焊接工艺及焊接顺序,以减小钢结构中产生的焊接应力和焊接变形。
2.6.2组合H型钢的腹板与翼缘的焊接应采用自动埋弧焊机焊,且四道连接焊缝均应双面满焊,不得单面焊接。
2.6.3组合H型钢因焊接产生的变形应以机械或火焰矫正调直,具体做法应符合GB50205-2001的相关规定.
2.6.4Q235与Q235钢之间焊接应采用E43型焊条。Q345与Q235钢之间焊接应采用E43型焊条。
Q345与Q345钢之间焊接应采用E50型焊条。
2.6.5焊缝质量等级:端板与柱、梁翼缘和腹板的连接焊缝为全熔透坡口焊,质量等级为二级,其他为三级。
所有非施工图所示构件拼接用对接焊缝质量应达到二级.
2.6.6图中未注明的焊缝高度均为6mm。
2.6.7应保证切割部位准确、切口整齐,切割前应将钢材切割区域表面的铁锈、污物等
清除干净,切割后应清除毛刺、熔渣和飞溅物。
3.钢结构涂装:
3.1除锈:除镀锌构件外,制作前钢构件表面均应进行喷砂(抛丸)除锈处理,不得手工除锈,除锈质量等级应达到国标GB10923中Sa2.5级标准。
3.2防腐涂层:
中间漆二遍,云铁醇酸防锈漆,涂层厚度50~60微米;
底漆一遍,环氧富锌防锈漆,涂层厚度25~30微米;
修补漆共五遍,各层如上,涂层厚度120~140微米。
面漆二遍,灰色C04-42醇酸调和漆,涂层厚度40~50微米;
3.3下列情况免涂油漆:
2与混凝土接触面。
3将焊接的位置。
1埋于混凝土中。
4螺栓连接范围内,构件接触面。
4.钢结构防火工程:
4.1本工程耐火等级为二级.
4.2钢结构耐火防护做法:
所选用的钢结构防火涂料与防锈蚀油漆(涂料)之间应进行相容性试验,试验合格后方可使用。
防火涂料涂层厚度应根据耐火极限要求试验确定,并应通过消防部门认可。
4.3钢结构耐火极限:钢柱耐火极限≥2.5小时,钢梁和钢支撑≥1.5小时,其余钢构件≥1.00小时.
5.钢结构维护:
钢结构使用过程中,应根据材料特性(如涂装材料使用年限,结构使用环境条件等),定期对结构进行必要维护(如对钢结构重新进行涂装,更换损坏构件等),以确保使用过程中的结构安全。
6.其他:
6.1本设计未考虑雨季施工,雨季施工时应采取相应的施工技术措施.
6.2未尽事宜应按照现行施工及验收规范、规程的有关规定进行施工.
